在现代电子系统中，高精度的时间和频率基准是一切精密测量、通信同步和导航定位的基础。从 5G 基站到雷达系统，从金融交易到深空探测，都离不开稳定可靠的时钟源。目前，市场上最主流的高精度时钟源主要有两种：恒温晶体振荡器 (OCXO) 和原子钟。本文将从原理、性能、应用等多个维度对这两种技术进行全面对比，帮助用户根据实际需求做出最优选择。
一、核心原理差异
OCXO 和原子钟基于完全不同的物理原理工作，这决定了它们在性能上的本质区别。
OCXO (恒温晶体振荡器) 基于石英晶体的压电效应和机械振动特性。石英晶体具有极高的品质因数 (Q 值)，其振动频率非常稳定。为了进一步提高稳定性，OCXO 将晶体和振荡电路置于一个精密控制的恒温槽中，使工作温度保持恒定，从而最大限度地减小温度变化对频率的影响。
原子钟 则基于原子能级跃迁的量子现象。原子在不同能级之间跃迁时会吸收或发射特定频率的电磁波，这个频率只与原子的内部结构有关，不受外界环境因素的影响。根据所使用的原子种类不同，原子钟主要分为铷原子钟、铯原子钟和氢原子钟三大类。
二、全方位性能对比
下表详细对比了高精度 OCXO 与各类商用原子钟在关键性能指标上的差异：
| 性能指标 | 高精度 OCXO (SC-cut) | 商用铷原子钟 (RbXO) | 商用铯原子钟 (Cs) | 氢原子钟 (H-maser) |
| 频率准确度 | ±1×10⁻⁹ ~ ±1×10⁻¹⁰ | ±5×10⁻¹¹ ~ ±1×10⁻¹² | ±1×10⁻¹² ~ ±5×10⁻¹³ | ±1×10⁻¹⁴ ~ ±5×10⁻¹⁵ |
| 短期稳定度 (1s Allan 偏差) | 1×10⁻¹² ~ 5×10⁻¹³ | 1×10⁻¹¹ ~ 5×10⁻¹² | 5×10⁻¹² ~ 1×10⁻¹² | 1×10⁻¹⁴ ~ 5×10⁻¹⁵ |
| 长期稳定度 (1 天 Allan 偏差) | 1×10⁻¹⁰ ~ 5×10⁻¹¹ | 1×10⁻¹² ~ 5×10⁻¹³ | 1×10⁻¹³ ~ 5×10⁻¹⁴ | 5×10⁻¹⁴ ~ 1×10⁻¹⁴ |
| 工作温度范围 | 工业级：-40℃~+70℃ 军用级：-55℃~+85℃ | 工业级：-40℃~+70℃ 军用级：-55℃~+85℃ | 工业级：-10℃~+50℃ | 实验室级：+15℃~+30℃ |
| 预热时间 (达到标称精度) | 3~60 分钟 (高端：1~5 分钟) | 3~15 分钟 (快速锁定：1 分钟) | 2~8 小时 | 12~72 小时 |
| 抗断电恢复能力 | 断电后重新预热即可 恢复时间 = 预热时间，对寿命毫无影响。 | 带备用电池可保持状态 完全断电需重新锁定，并且对寿命有影响。 | 完全断电需重新校准 恢复时间 > 24 小时 | 完全断电需重新启动 恢复时间 > 72 小时 |
| 相位噪声 (10MHz,1kHz 偏移) | -160~-170 dBc/Hz | -140~-150 dBc/Hz | -130~-140 dBc/Hz | -150~-160 dBc/Hz |
| 老化率 | ±0.1~±3 ppb / 天 ±30~±100 ppb / 年 | ±0.01~±0.1 ppb / 天 ±1~±10 ppb / 年 | <±0.001 ppb / 天 <±0.1 ppb / 年 | <±0.0001 ppb / 天 <±0.01 ppb / 年 |
| 典型功耗 | 0.5~5 W (稳态) 10~15 W (预热) | 5~15 W (稳态) 20~30 W (预热) | 25~50 W (稳态) | 100~500 W (稳态) |
| 守时性 (自由运行误差) | 24 小时：100μs~1ms 7 天：1~10ms | 24 小时：1~10μs 7 天：10~100μs 30 天：100~500μs | 24 小时:<1μs 30 天:<10μs 1 年:<100μs | 24 小时:<0.1μs 30 天:<1μs 1 年:<10μs |
| 体积 | 5~200 cm³ | 500~5000 cm³ | 10000~50000 cm³ | 100000~1000000 cm³ |
| 典型价格 | 500~50000 元 | 5000~500000 元 | 50 万～500 万元 | 500 万～5000 万元 |
| 平均无故障时间 (MTBF) | 5~50 万小时 | 10~20 万小时 | 15~30 万小时 | 5~10 万小时 |
三、关键性能差异深度解析
1. 准确度与稳定度：本质区别
OCXO的优势在于短期稳定度。高端SC-cut晶体的秒稳可达5×10⁻¹³，甚至优于一些低端铷原子钟。然而，由于石英晶体存在固有的老化现象，其长期稳定度会逐渐下降，频率准确度也会随时间漂移。
原子钟则在长期准确度和稳定度上具有压倒性优势。原子能级跃迁频率是自然界的基本常数，不受温度、压力、振动等外界因素的影响。铯原子钟的长期稳定度可达 1×10⁻¹³/ 天，是目前国际标准时间 (UTC) 的定义基准。氢原子钟则在短期稳定度上表现最佳，1 秒 Allan 偏差可达 1×10⁻¹⁴，适合需要极高瞬时精度的应用。
2. 相位噪声：OCXO的绝对优势
相位噪声是衡量时钟源短期频率稳定性的重要指标，直接影响通信系统的信噪比和雷达系统的探测精度。
OCXO 凭借石英晶体极高的 Q 值 (10⁶\10⁷)，在近端相位噪声(1Hz~1kHz)方面远优于所有原子钟。典型的10MHz OCXO 在 1kHz 偏移处的相位噪声可达 - 165 dBc/Hz，而铷原子钟通常只有 - 145 dBc/Hz 左右。这使得 OCXO 成为雷达、电子战和高端测试测量仪器的首选本地振荡器。
原子钟的优势在于远端相位噪声(>100kHz 偏移)，因为其内部没有晶体振荡器那样的机械谐振峰。
3. 守时性：原子钟的核心价值
守时性是指时钟源在没有外部参考信号的情况下，能够保持准确时间的能力。这对于无法接收卫星信号的应用场景至关重要。
OCXO 的自由运行频率漂移较大，24 小时误差可达数百微秒，7 天误差可能超过 10 毫秒，不适合长时间独立工作。
铷原子钟的守时性能则有质的飞跃，24 小时误差仅为几微秒，30 天误差不超过 500 微秒，可独立守时数周甚至数月。铯原子钟和氢原子钟的守时性能更是惊人，可独立守时数年，误差不超过 1 毫秒。
4. 工程实现差异
OCXO 结构简单，体积小，功耗低，易于集成到各种电子设备中。工业级 OCXO 的工作温度范围可达 - 40℃~+70℃，对环境要求不高。
原子钟则结构复杂，包含微波腔、原子束管、磁屏蔽等精密部件，体积和功耗都远大于 OCXO。商用铯原子钟的体积通常在 10 升以上，功耗超过 25W。氢原子钟更是需要庞大的真空系统和制冷设备，体积可达数立方米，功耗数百瓦。
四、应用场景与选型指南
(1) 首选 OCXO 的场景
5G/6G 通信基站：需要低相位噪声保证信号质量，可通过 GPS / 北斗同步获得长期准确度
雷达与电子战系统：对近端相位噪声和短期稳定度要求极高
测试测量仪器：如信号发生器、频谱分析仪、网络分析仪
工业自动化与电力系统：需要微秒级同步精度，且有外部参考信号
卫星地面站：作为本地振荡器，配合卫星信号使用
(2) 必须使用原子钟的场景
无法接收卫星信号的环境：如地下矿井、深海潜艇、封闭军事设施
要求超长守时的应用：如导弹制导、深空探测、远洋航行
国家 / 地区时间频率基准：如国家授时中心的标准钟
金融交易系统：要求纳秒级时间同步，且不能依赖外部网络
射电天文与基础物理研究：需要极高的频率稳定度和准确度
五、最优折中方案：GPS 驯服振荡器 (GPSDO)
在大多数商业应用中，GPS 驯服振荡器 (GPSDO) 是性价比最高的选择。
GPSDO 的工作原理是将 OCXO 的输出频率与 GPS 卫星上的原子钟信号进行锁相。这样，它既保留了 OCXO 的短期高稳定度和低相位噪声优势，又获得了 GPS 原子钟的长期高准确度。
GPSDO 的性能非常出色：长期准确度与 GPS 相当 (1e-13 量级)，短期稳定度与 OCXO 相同。在 GPS 失锁后，它还可以依靠内部的 OCXO 保持数小时到数天的高精度。而其成本仅为铷原子钟的 1/10~1/100，因此成为目前应用最广泛的高精度时间频率方案。
六、选型决策树
为了帮助用户快速做出决策，我们提供以下选型决策树：
1、是否能稳定接收 GPS / 北斗信号？
是：选择GPSDO（基于 OCXO），性价比最高
否：进入下一步
2、 需要独立守时多长时间？
<24 小时：选择高精度 OCXO
24 小时～30 天：选择商用铷原子钟
3、对相位噪声要求是否极高？
是：优先选择OCXO
否：根据守时要求选择
4、成本和体积是否受限？
是：优先选择OCXO或小型化铷钟
否：根据性能要求选择

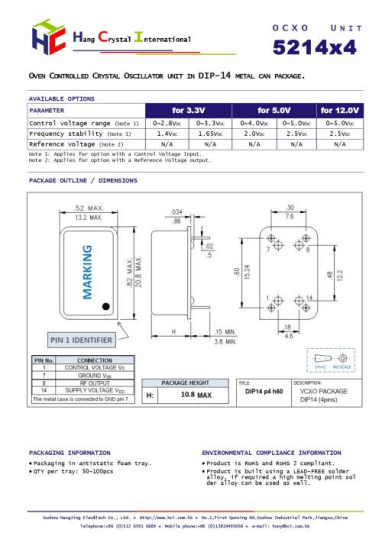

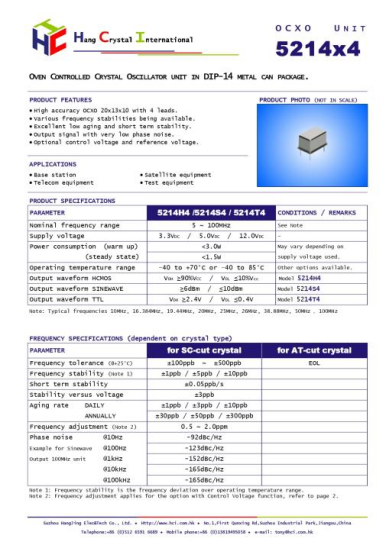

七、系列规格书（部分参考）
八、结论
OCXO 和原子钟各有其独特的优势和适用场景。OCXO 以其短期高稳定度、低相位噪声、小体积、低功耗和低成本，成为大多数商业应用的首选。原子钟则以其极致的长期准确度和守时性能，在无法接收卫星信号或要求超长独立工作的极端场景中不可替代。
对于绝大多数用户而言，GPS 驯服 OCXO (GPSDO) 是最佳选择，它完美结合了两者的优点，以合理的成本提供了接近原子钟的性能。在选择具体产品时，用户应根据自己的实际需求，综合考虑频率精度、稳定度、相位噪声、守时性、体积、功耗和成本等因素，做出最适合自己的决策。杭晶电子拥有从OCXO、GPS驯服钟到铷原子钟的全套解决方案，欢迎客户联络索取选型手册和详细规格书。
