为满足工程师在 FPGA 配置存储、射频通信及低功耗系统设计中的多样化选型需求，钍地半导体推出两款特色半导体产品：TUDI-EPCS16SI8N 串行配置器件与 TUDI-88612 双平衡混频器及振荡器。两款产品分别面向数字系统配置存储和射频通信应用场景，可为电子产品研发设计提供更加灵活、稳定的器件选择。
TUDI-EPCS16SI8N介绍：
TUDI-EPCS16SI8N 是一款 Serial Configuration Devices，适用于支持 AS x1 配置方式的 FPGA 系统。

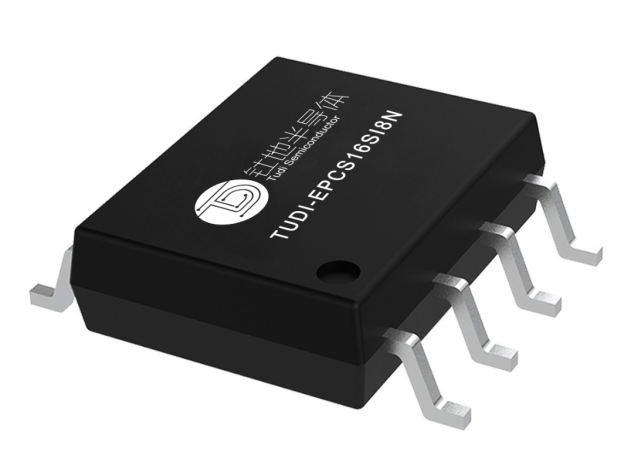

TUDI-EPCS16SI8N
该产品采用四线接口设计，具备低成本、低引脚数、非易失性存储、配置期间低电流、待机模式近零电流等特点，工作电压范围为 2.7V 至 3.6V，并提供 8 引脚 SOIC 封装。器件容量为 16,777,216 bits，支持超过 100,000 次擦写/编程循环，同时支持扇区写保护和系统内编程，可通过 USB-Blaster、EthernetBlaster、ByteBlaster II 等方式进行编程，适用于 FPGA 配置数据存储、嵌入式系统配置及相关数字控制应用。
TUDI-88612介绍：

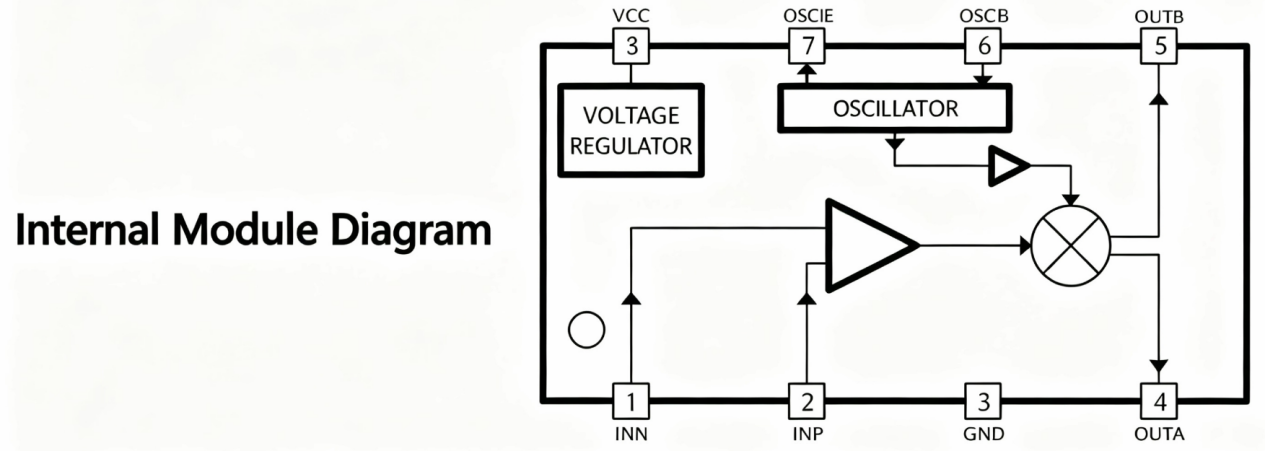

TUDI-88612 是一款低功耗双平衡混频器与振荡器，内部集成缓冲器、片上振荡器和电压调节模块，兼容 SA612/SA602 类应用。

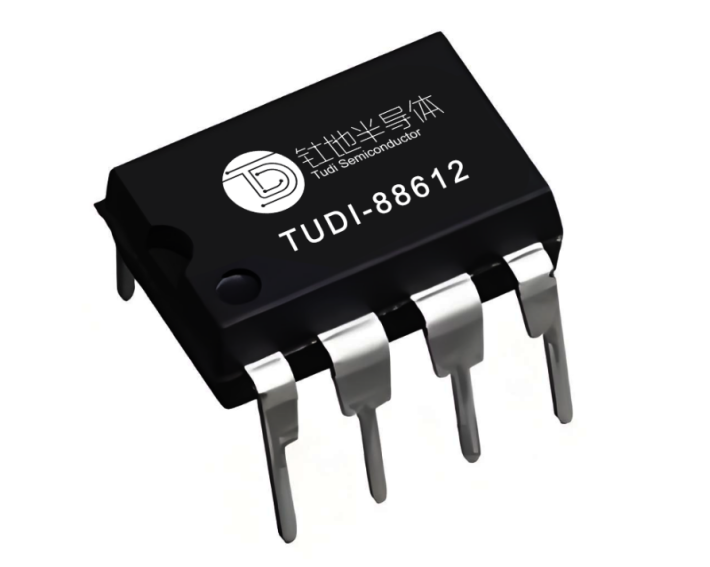

TUDI-88612
该产品采用 Gilbert Cell 模拟乘法器结构，适合高性能、低功耗通信系统和蜂窝无线电应用。TUDI-88612 典型工作电流为 2.8mA，具有较好的噪声性能，45MHz 条件下典型噪声表现小于 4.7dB，并具备高工作频率、外围元件少、适合晶体/陶瓷滤波器、增益表现良好等特点。产品可应用于蜂窝无线电混频/振荡器、便携式无线电、射频数据链路、宽带局域网以及 VHF 收发器等场景，并提供 SOP8、DIP8 封装形式，方便不同设计需求选型使用。
钍地半导体持续围绕二三极管等基础半导体器件进行产品布局，同时不断扩展配置存储、射频通信等应用产品线。此次推出的 TUDI-EPCS16SI8N 与 TUDI-88612，进一步丰富了钍地半导体在数字配置与射频通信领域的产品选择，可为工程师研发设计、样品验证及批量应用提供更多可靠方案。
产品亮点
TUDI-EPCS16SI8N：
支持 AS x1 配置方式
四线接口，低引脚数设计
2.7V 至 3.6V 工作电压
16,777,216 bits 存储容量
支持系统内编程与扇区写保护
适用于 FPGA 配置数据存储
TUDI-88612：
低功耗双平衡混频器与振荡器
典型工作电流 2.8mA
45MHz 下典型噪声性能小于 4.7dB
集成缓冲器、片上振荡器和稳压模块
支持 SOP8、DIP8 封装
适用于射频通信、便携式无线电、VHF 收发器等应用
| 商品编号 | 厂家型号 | 规格 | 品牌名称 | 类目 | 下单链接 |
| C55064308 | EPCS16SI8N-TUDI | SOP8 | Tudi(钍地半导体) | FPGA配置用存储器 | https://item.szlcsc.com/58688143.html |
| C55064311 | TUDI-88612AD | SOP8/DIP8 | Tudi(钍地半导体) | RF混频器 | https://item.szlcsc.com/58688146.html |
