一、项目功能介绍

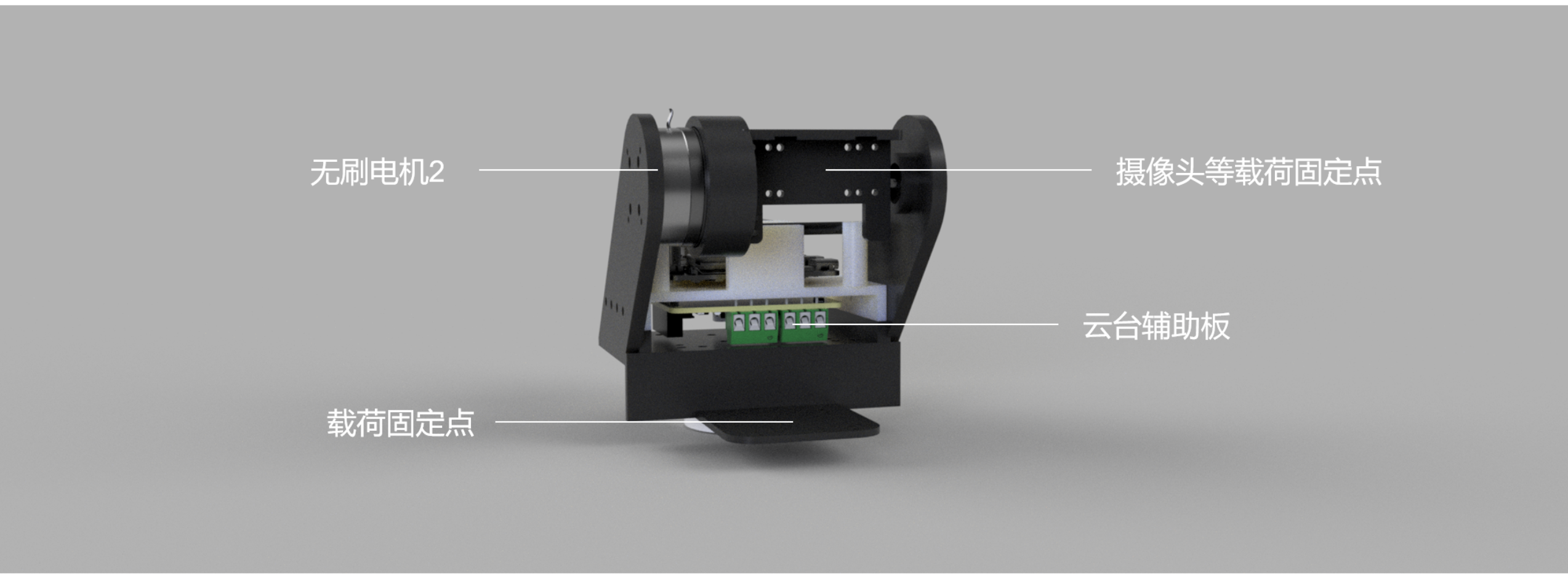

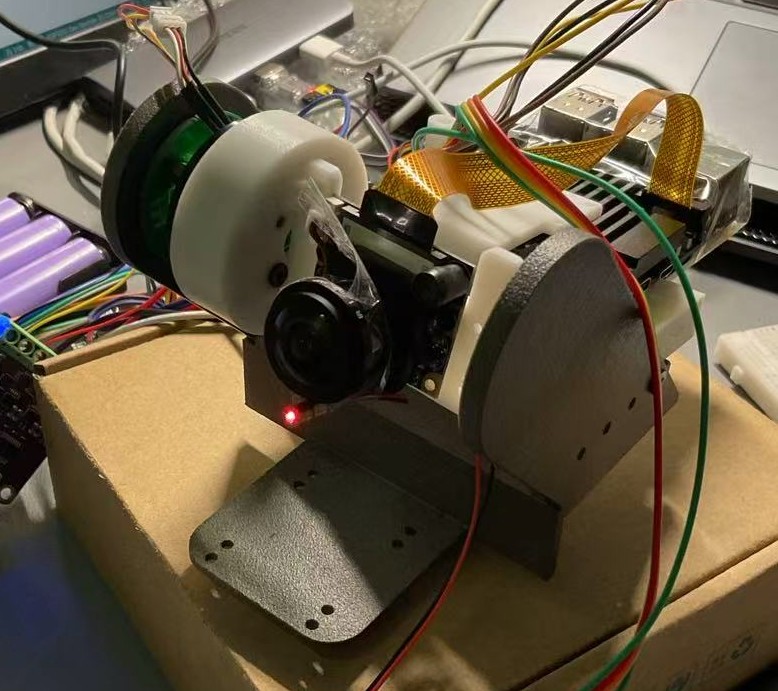

二维云台，实现精准角度转动，硬件基于Makerbase FOC驱动板，软件基于simpleFOC，主控使用esp32，可以连接RDK等上位机，实现和摄像头等传感器联动。
二、项目属性
首次公开，扩展Makerbase FOC驱动板的功能
三、开源协议
GPL3.0开源协议
四、硬件部分

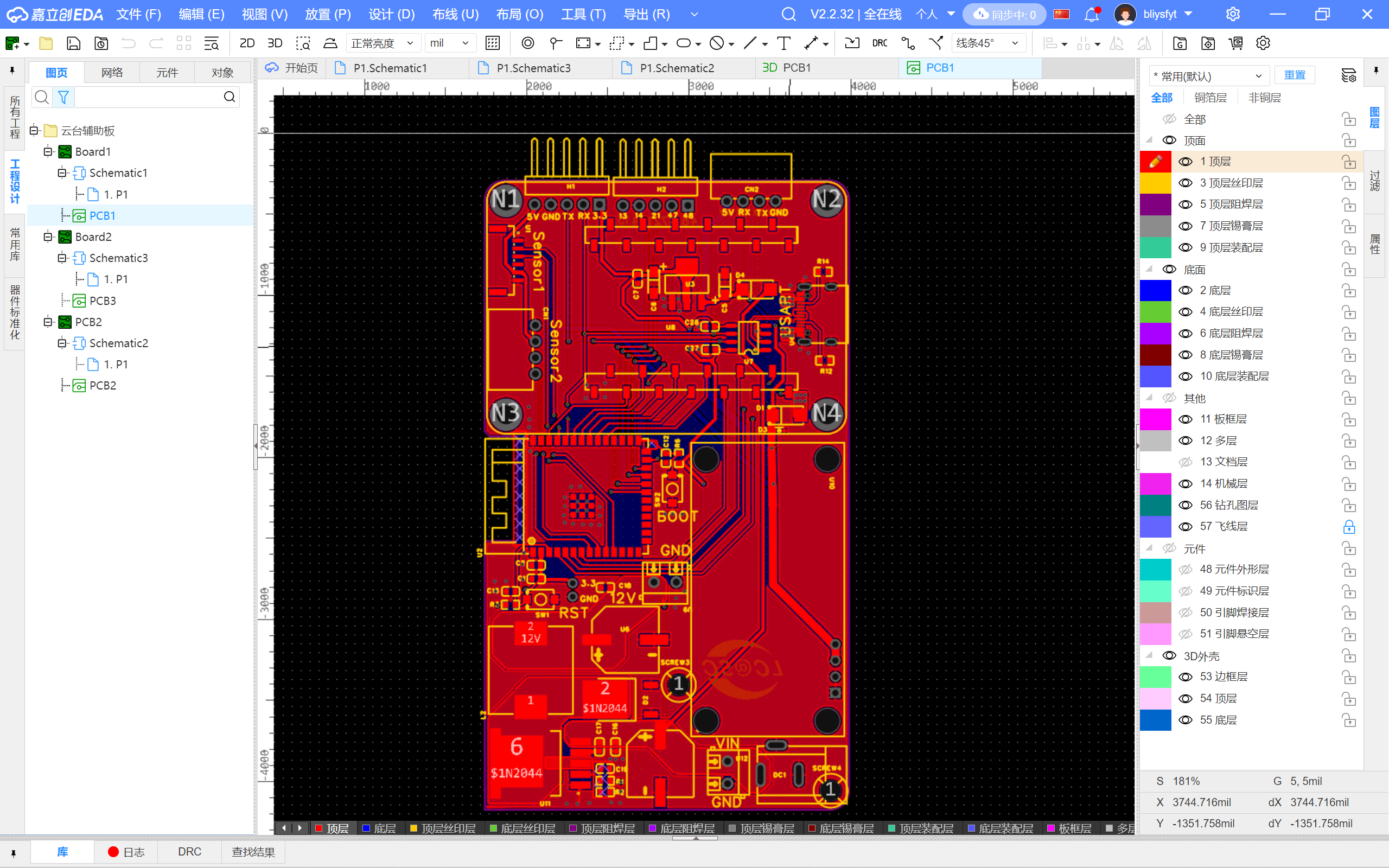

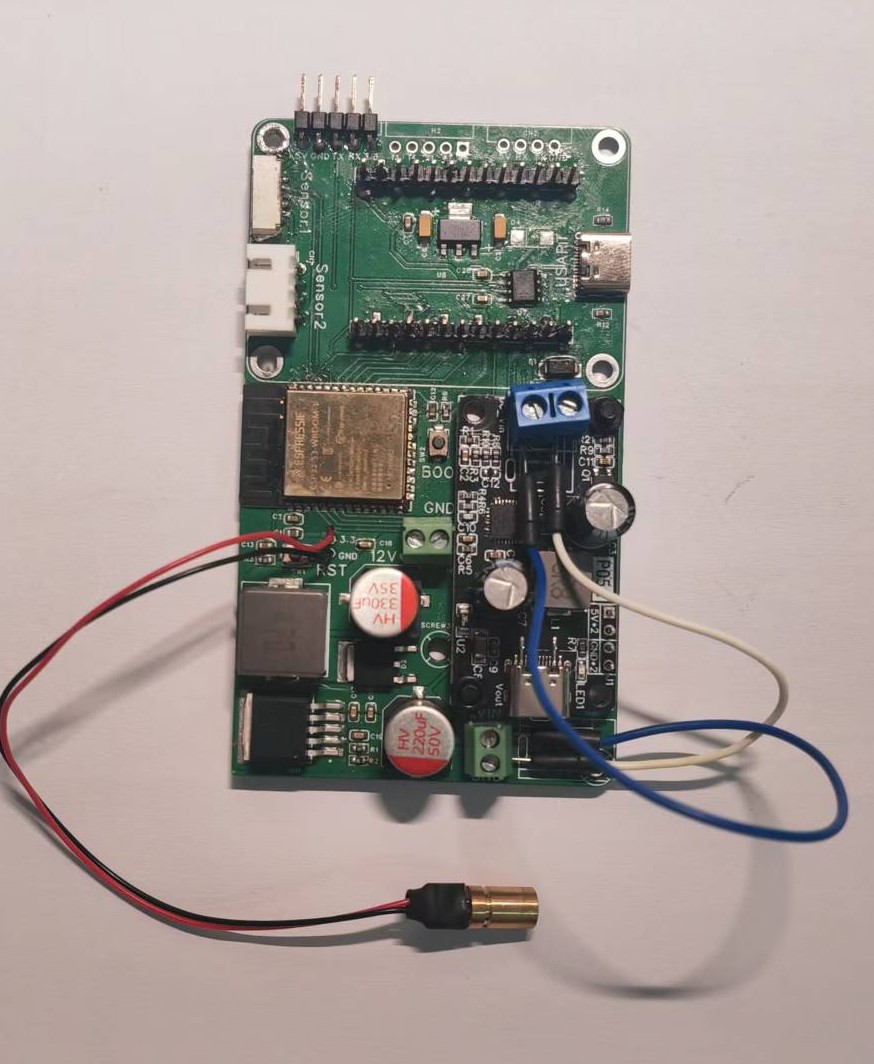

（一）PCB辅助板
主要实现扩展Makerbase FOC驱动板的功能，为其提供固定电压输入，esp32控制
最大50V电压输入，12V电压输出，最大5A电流输出。
输入可以选择使用接线端子或DC母座。

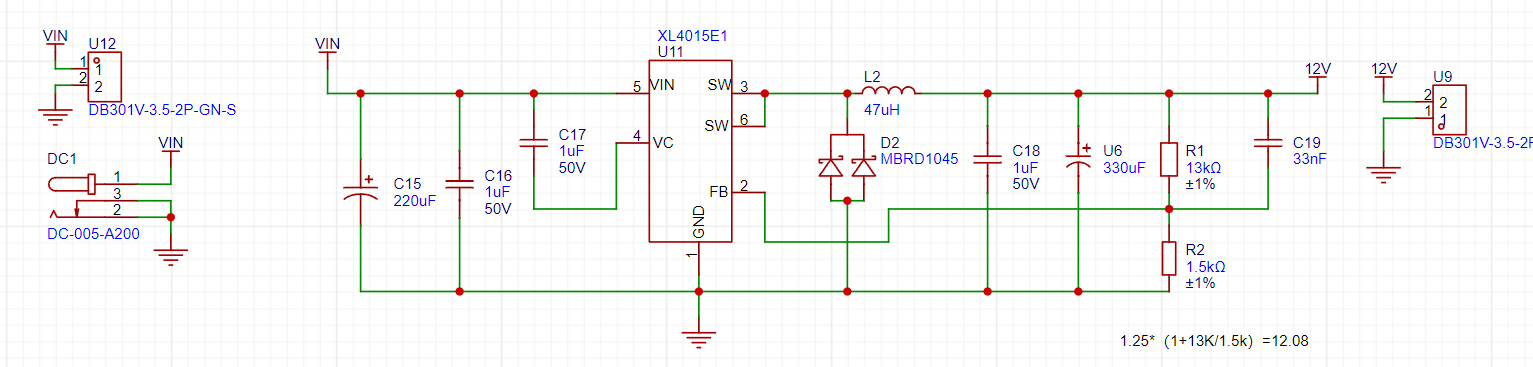

使用芯龙XL4015,DC-DC降压芯片。
1、降压至5V模块
-

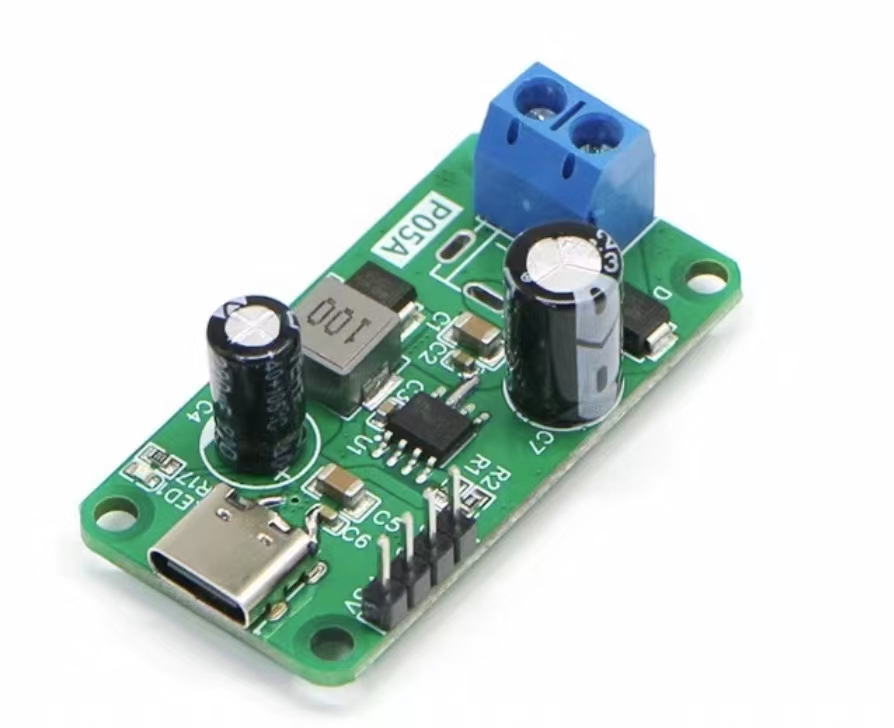

用于给RDK供电
2、降压至3.3v

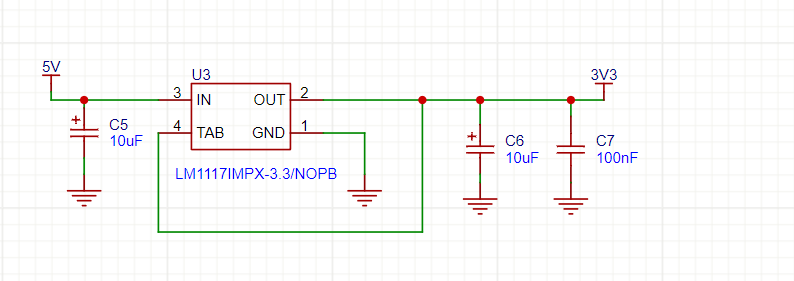

用于给esp32等供电。
使用LM1117线性稳压器，相较于AMS1117有更低的压差电压。

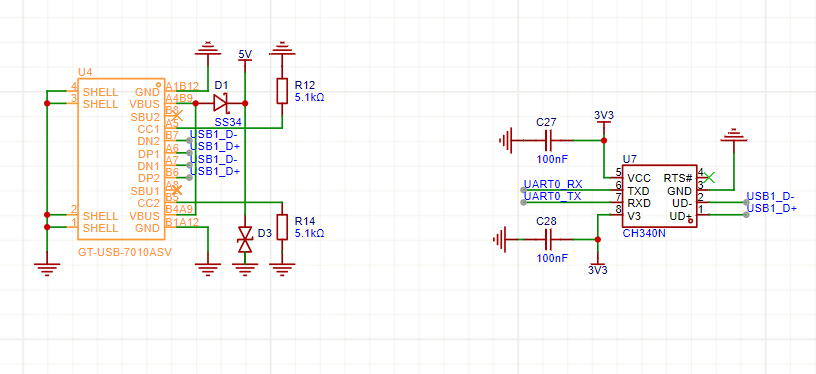

3.串口通信
用于和上位机（RDK通信）。
使用CH340N，内置时钟，无需外部晶振。

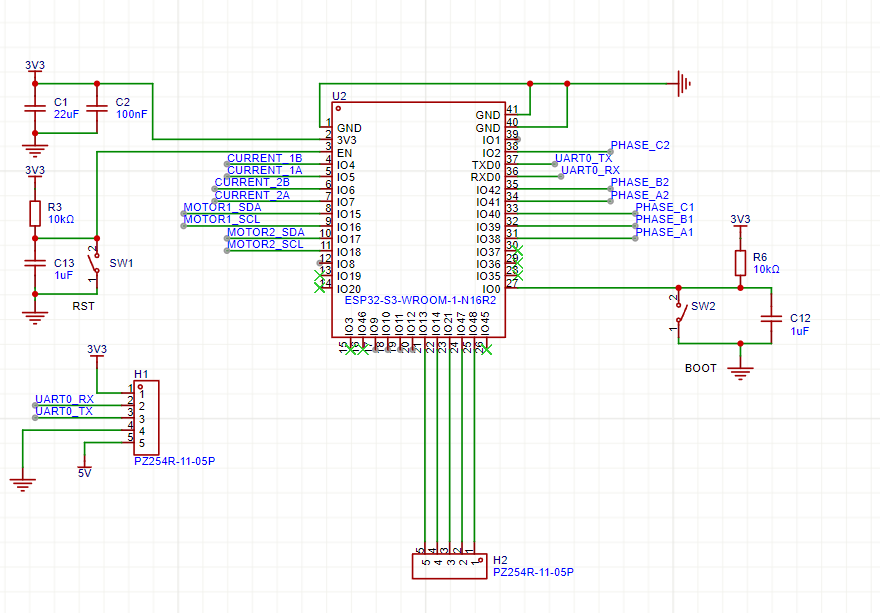

4.esp32
包含启动和复位按键

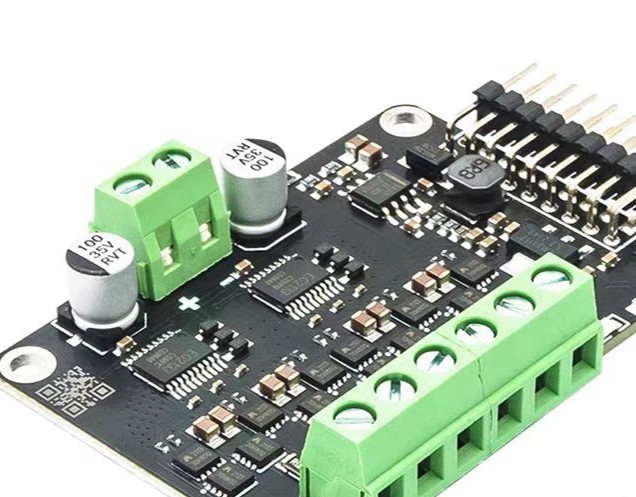

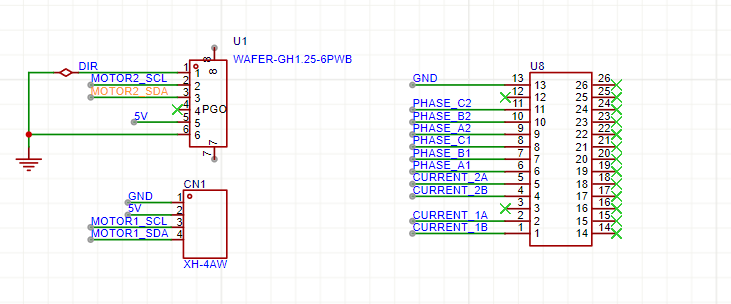

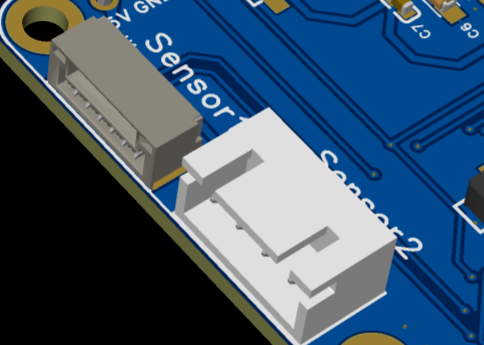

5.连接Makerbase FOC驱动板和磁传感器接口

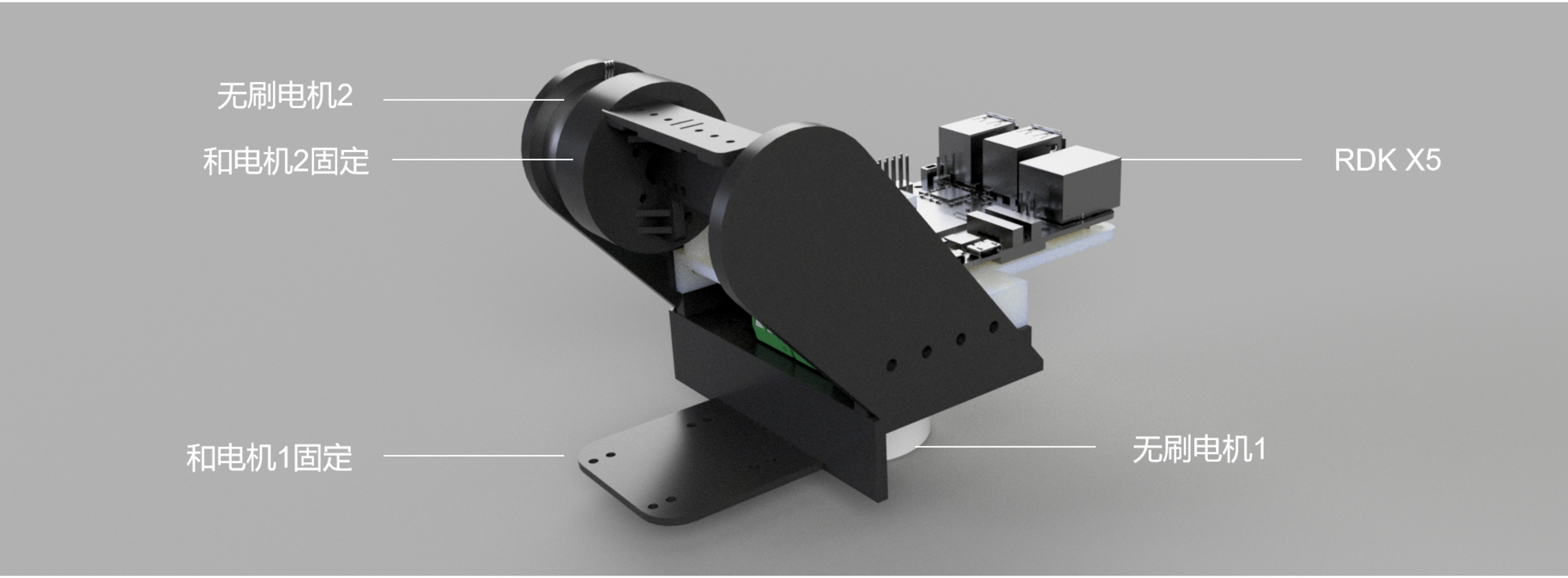

（二）机械部分

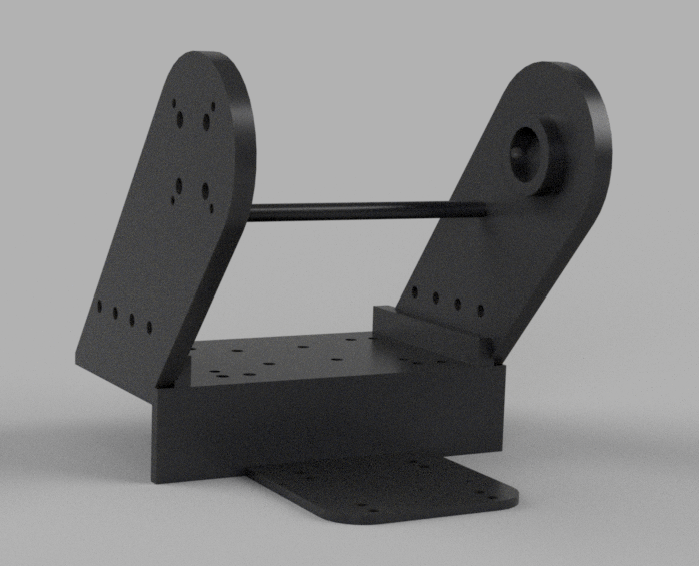

和电机1固定

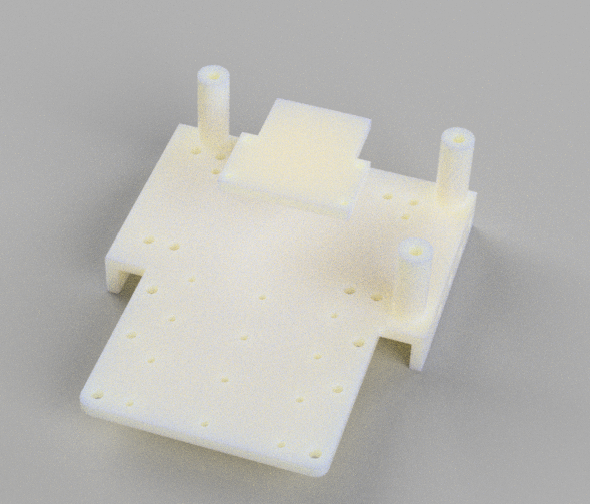

用于挂载RDK和云台辅助板

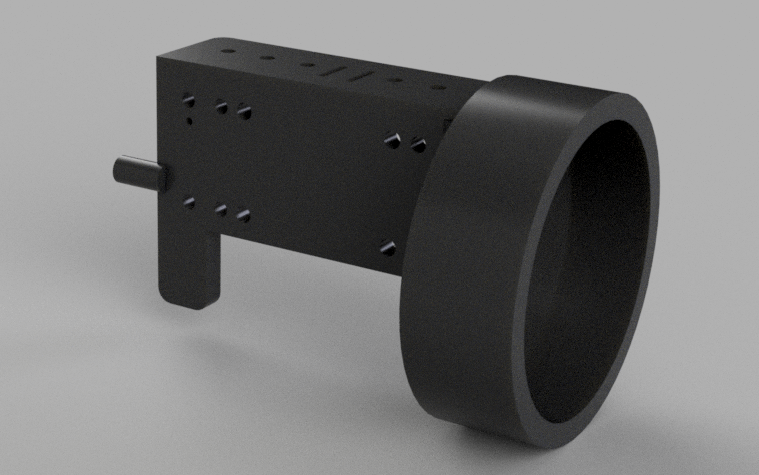

和电机2固定

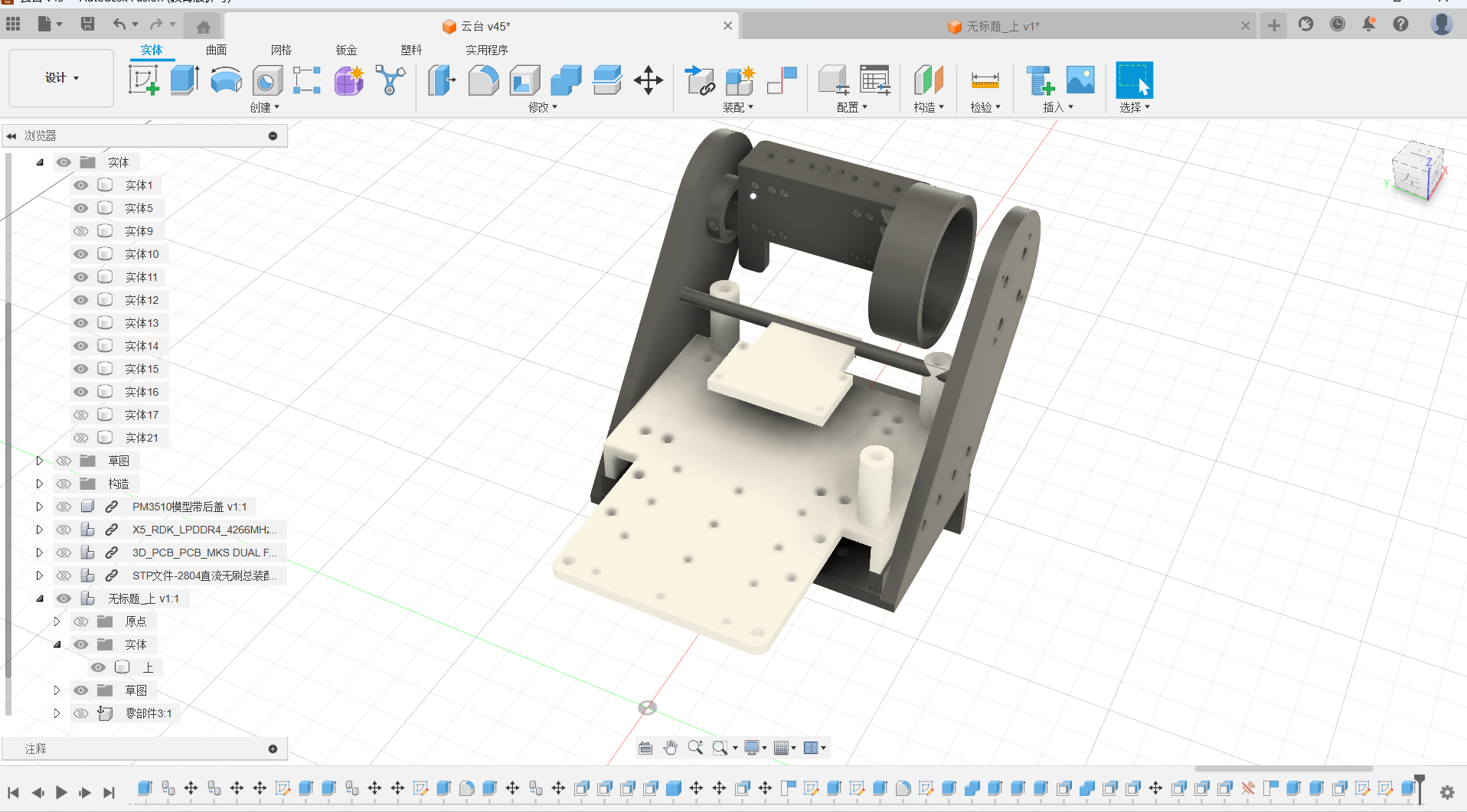

使用fusion360制作，教育版免费
（三）其他

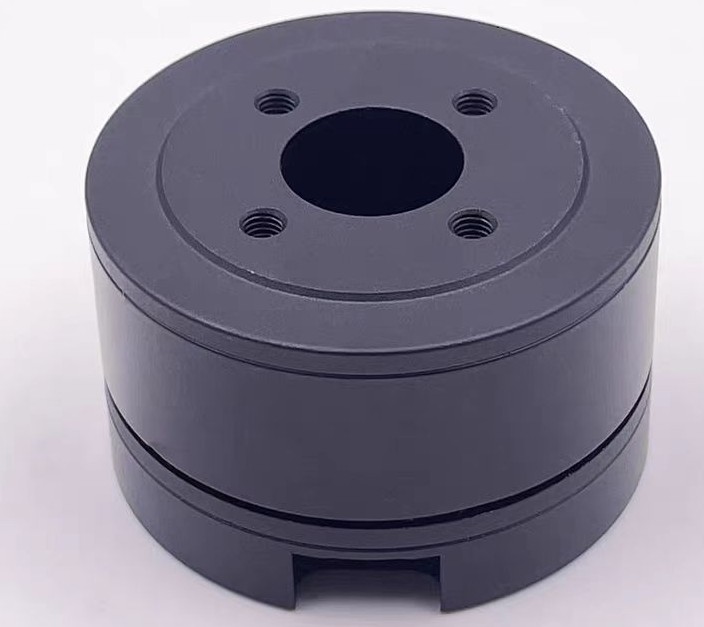

1.PM3510云台无刷电机

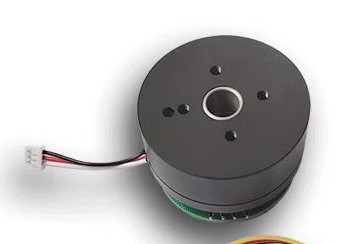

2.2804云台电机
五、软件部分

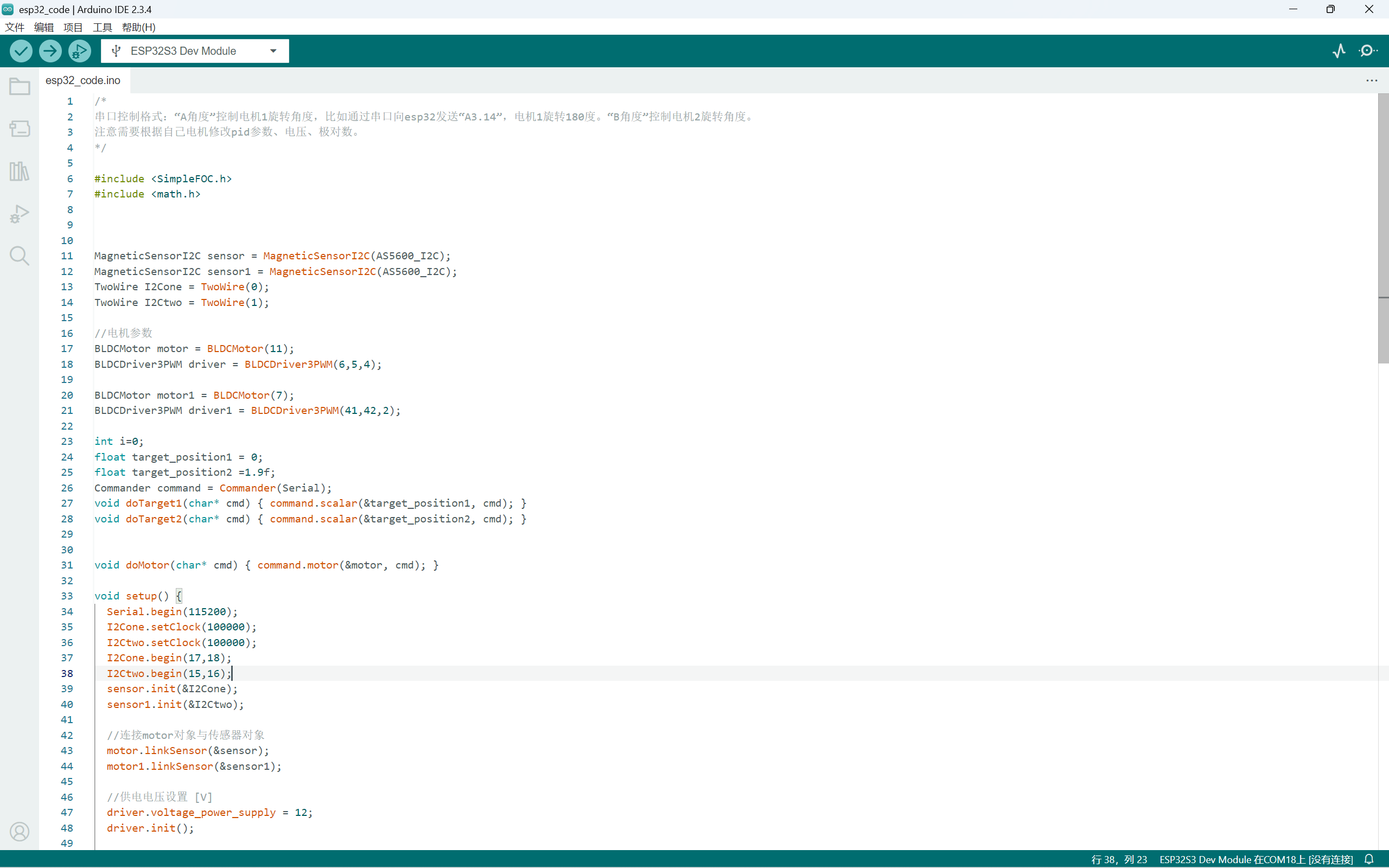

（一）esp32的arduino代码
串口控制格式：“A角度”控制电机1旋转角度，比如通过串口向esp32发送“A3.14”，电机1旋转180度。“B角度”控制电机2旋转角度。
注意需要根据自己电机修改pid参数、电压、极对数。
（二）rdk上位机Python代码

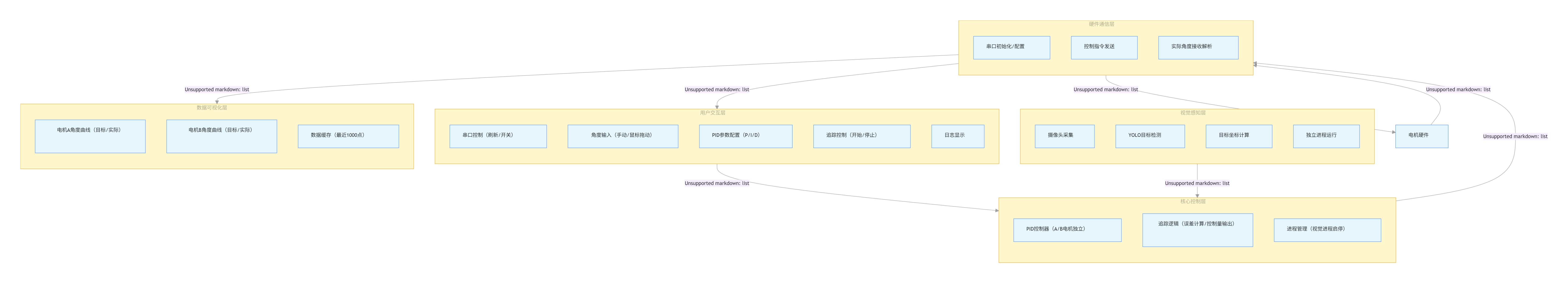

基于 PyQt5 的电机视觉追踪控制系统，核心功能是通过 YOLO 目标检测获取目标位置，结合 PID 算法计算控制量，再通过串口通信驱动两台电机（A/B）追踪目标，同时提供 UI 交互和数据可视化功能。
1)手动控制流程：用户通过 UI 输入角度 / 鼠标拖动 → 触发sendAngles → 串口发送指令 → 电机执行 → 串口接收实际角度 → 更新 UI 和绘图。
2)视觉追踪流程：点击 “开始追踪” → 启动视觉进程和 PID 初始化 → YOLO 输出目标坐标 → 计算与画面中心的误差（e_x/e_y） → PID 输出控制量 → 发送电机指令 → 循环更新直至 “停止追踪”。

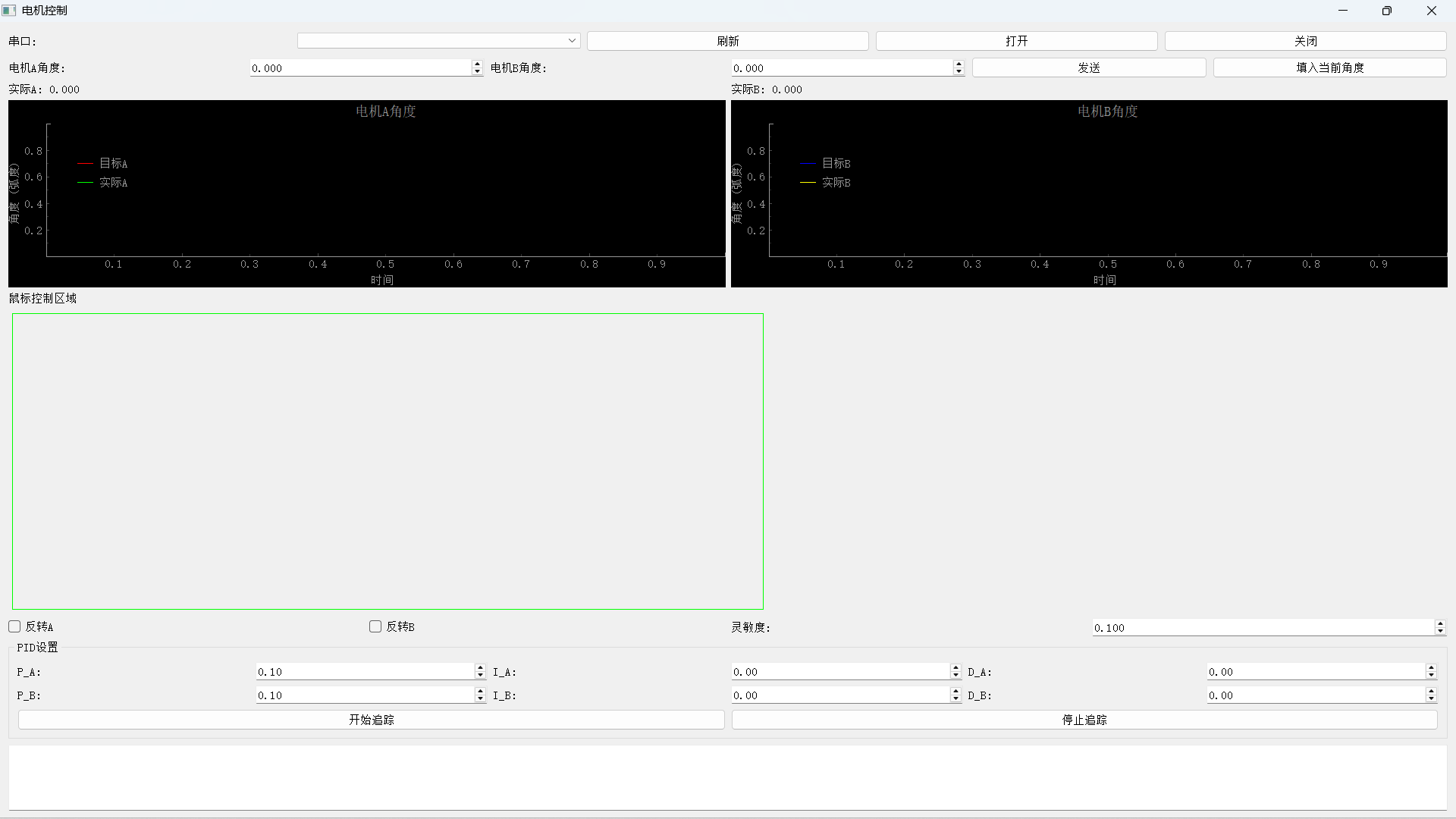

ui界面

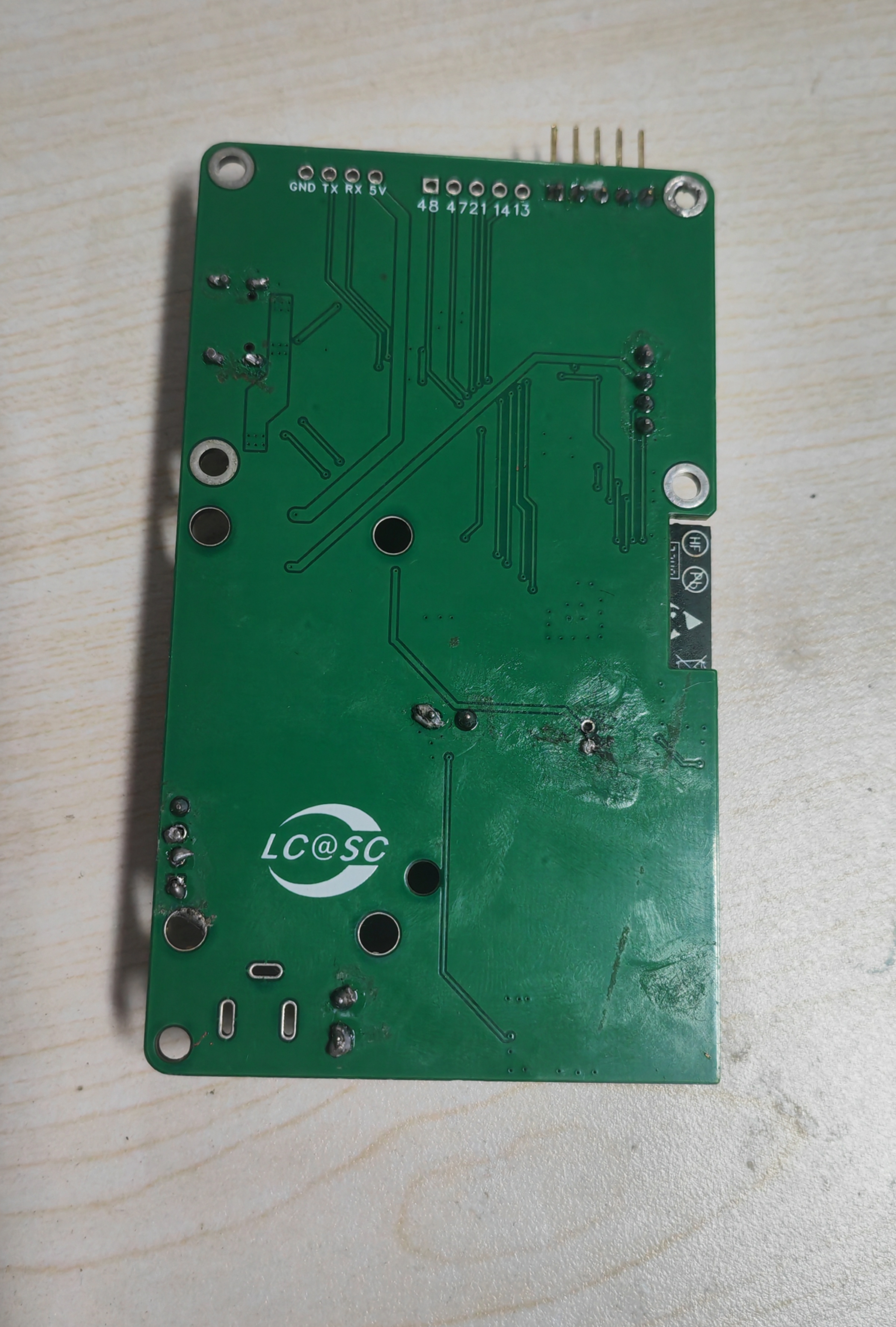

六、logo展示
