共模半导体推出负压LDO系列，以高压承载、大电流驱动、超低噪声为核心优势，覆盖多规格、多场景需求，构建起较为完整的负压LDO产品矩阵。
如果您正在为高压、大电流、低噪负压电源设计寻找高性价比国产化方案，不妨关注共模半导体负压LDO系列：这里有从200mA到1A、从-2.5V到-45V的完整产品选择，更有核心技术突破带来的稳定与高效，或许它就是您破解设计痛点、实现国产化替代的关键选择！
一、核心突破
1. 高压突破性适配，覆盖全场景高压工况
打破传统国产负压LDO高压适配局限，实现-45V宽压输入的核心突破，输入电压范围从-2.5V延伸至-45V，输出电压可在-1.186V至-45V之间灵活调节。其中GM1402系列作可稳定承受-45V极端输入电压，相比同类国产产品高压承载能力提升30%以上，无需额外增设高压保护电路，即可适配工业控制、高压通信等复杂高压工况，同时兼容低压场景，实现“一器覆盖全电压”，大幅简化电路设计复杂度，降低研发成本。
2. 大电流驱动升级，满足高负载动力需求
输出电流覆盖200mA至1A全规格，其中GM1301型号更是达到1A高输出电流，在同类国产负压LDO中表现突出。相较于传统国产产品普遍300-500mA的输出上限，该型号在提供强劲驱动力的同时，仍保持248mV低压差，能量损耗降至最低，完美适配大功率功放、工业控制模块、高端医疗设备等大负载场景，彻底改变了国产负压LDO“只能适配轻负载”的行业现状，实现“大电流+低损耗”的双重优势。
3. 超低噪声加持，兼顾高压大电流与信号纯净
在实现高压、大电流突破的同时，该系列并未牺牲噪声控制性能——在10Hz-100kHz带宽下，输出噪声低至10μV RMS，其中GM1300型号更是达到1.95μV RMS，可完美匹配ADI的LT3094等国际巨头产品水准，为高性能模拟电路提供“零干扰”电源环境。
4. 高集成防护+微功耗，兼顾可靠与节能
产品内置电流限制与过温保护电路，针对高压大电流场景优化防护设计，可快速响应过载、高温等异常情况，避免器件损坏，保障电源系统长期稳定运行；同时支持最小2.2μF陶瓷电容稳定工作，无需额外增加ESR（等效串联电阻），简化外围电路设计。此外，工作静态电流控制在30μA，关断电流低至3μA，相比传统方案功耗降低60%以上，兼顾高压大电流性能与节能需求，适配电池供电的便携式高压设备。

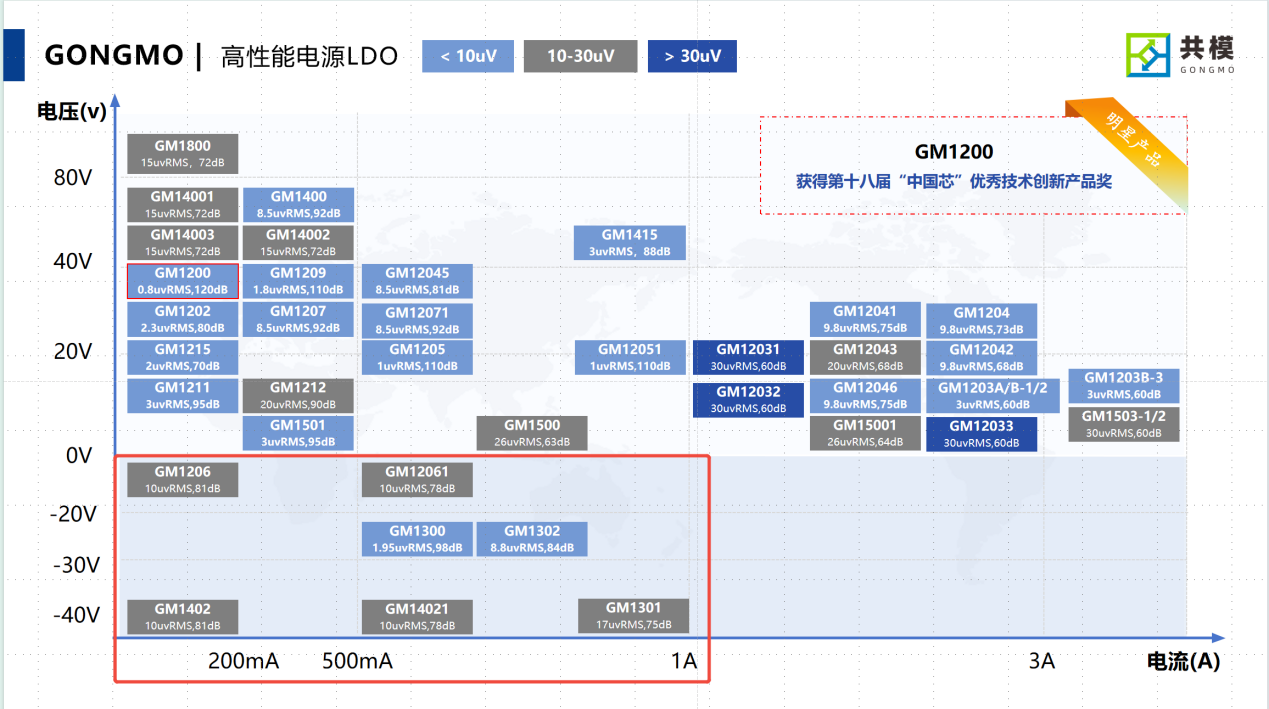

二、完整产品矩阵：7款核心型号，覆盖全场景高压大电流需求
构建了较为完整的负压LDO产品矩阵，推出GM1206、GM1300、GM1402三大系列共7款核心型号：
| 系列 | 代表型号 | 输出电流 | 核心优势（突出高压/大电流） | 适用场景 |
| GM1206 系列 | GM1206/GM12061 | 200mA/500mA | 低静态电流，兼容中低压场景，衔接高压系列形成完整矩阵 | 电池供电设备、便携式中低压仪器 |
| GM1300 系列 | GM1300/GM1301/GM1302 | 500mA/1A/600mA | 1A大电流突破，超低噪声，高PSRR，适配高负载场景 | 射频电路、精密测量、大功率医疗设备、工业控制模块 |
| GM1402 系列 | GM1402/GM14021 | 200mA/500mA | -45V高压输入突破，多封装可选，可替代主流进口型号 | 工业高压系统、5G通信基建、高压传感器供电 |
GM1402系列主打高压突破，可完美替代ADP7182、TPS7A30、LT1964等主流进口高压型号，实现“国产化替代+性能升级”；
GM1300系列主打大电流驱动，以1A高输出电流填补国产负压LDO大负载场景空白，其中GM1300、GM1302可直接替代ADI的LT3094和LT3090等国际标杆产品；
GM1206系列则聚焦中低压轻负载场景，完善产品矩阵的覆盖广度。
三、产品特性
以下是负压LDO系列关键型号的参数对比，涵盖输出电流、电压范围、噪声、压差等核心特性，便于您快速选型。所有参数均基于最新产品数据，噪声指标为10Hz-100kHz带宽下的RMS值。
| 型号 | 输出电流 | 输入电压范围 | 输出电压 | 噪声(μV RMS) | 压差电压 | 静态电流 (工作/关断) | 封装形式 |
| GM1206 | 200mA | -2.5V 至 -10V | 固定 -2.5V/-5V；可 -1.186V 至 -10V | 10 | 88mV | 30μA / 3μA | 5引脚 SOT-23 |
| GM12061 | 500mA | -2.5V 至 -20V | 固定 -2.5V/-5V；可 -1.2V 至 -20V+VDO | 10 | 220mV | 30μA / 3μA | DFN-6 ,SOT-23/6引脚 |
| GM1402 | 200mA | -2.5V 至 -45V | 固定 -5V/-3.3V/-2.5V/-1.8V可调 -1.186V 至 -45V | 10 | 88mV | 30μA / 3μA | 5引脚 SOT-23/6引脚 DFN等 |
| GM14021 | 500mA | -2.5V 至 -45V | 固定 -5V/-3.3V/-2.5V/-1.8V可 -1.22V 至 -45V | 10 | 240mV | 30μA / 3μA | 8引脚 DFN |
| GM1300 | 500mA | -1.8V 至 -30V | 可调 -1.2V 至 -16V | 1.95 | 160mV | 1.8mA / 3μA | 3mm×3mm DFN-12 |
| GM1301 | 1A | -1.175V 至 -40V | 可调 -1.175V 至 -40V | 17 | 248mV | 1.8mA / 3μA | 20引脚 5mm×5mm QFN |
| GM1302 | 600mA | -1.8V 至 -36V | 可调 -1.2V 至 VIN-VDO | 8.8 | 170mV | 1.8mA / 3μA | 3mm×3mm DFN-12 |
负压LDO参数对比表：
替代型号：
| 型号 | 替代型号 |
| GM1206 | TPS723 |
| GM12061 | SGM2209 |
| GM1402 | ADP7182, TPS7A30, LT1964, TPS7A34,MAX1735, SGM2209 |
| GM14021 | ADP7183, ADP7185, LT1175 |
| GM1300 | LT3094 |
| GM1301 | TPS7A33,LT3015 |
| GM1302 | LT3090 |
关键区别
噪声性能：GM1300系列（GM1300/GM1302）噪声最低（1.95–8.8μV），适合射频/精密测量；GM1206/GM1402系列噪声为10μV，满足一般低噪声需求。
电流能力：GM1301输出电流最高（1A），适用于高负载场景；GM12061/GM14021为500mA中电流型号。
电压范围：GM1402/GM14021输入电压最宽（-45V），兼容工业高压系统；GM1206/GM12061限于-10V，适合低压应用。
静态电流：GM1206/GM1402系列静态电流仅30μA，优化电池续航；GM1300系列为1.8mA，适合常供电系统。
封装灵活性：GM1402提供多封装（SOT-23/DFN/MSOP），GM1300/GM1302采用紧凑DFN便于空间敏感设计。
GM1206x详情链接：GM1206AUJZ-R7、GM1206AUJZ-2.5-R7
GM1402欢迎采购
