今天，推荐一个用免费PCB就能做的触摸灯方案！

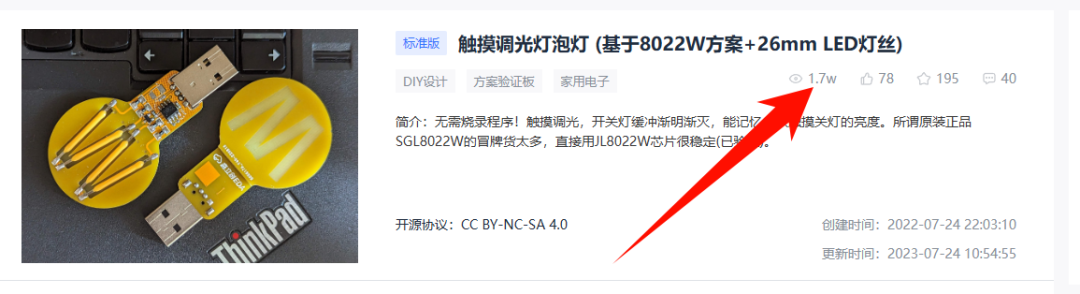

你别看它“简单”，在开源平台，这个灯获得了1万多人的点击
200+人的复刻！
它“好”在哪里？咱一起瞅瞅！

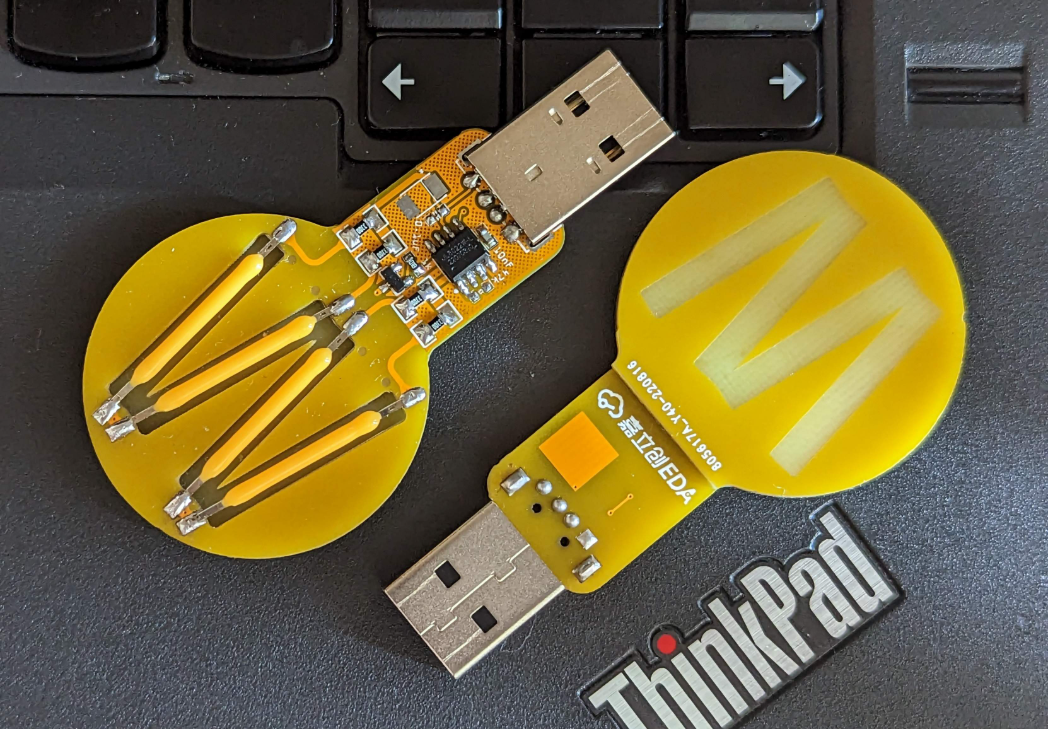

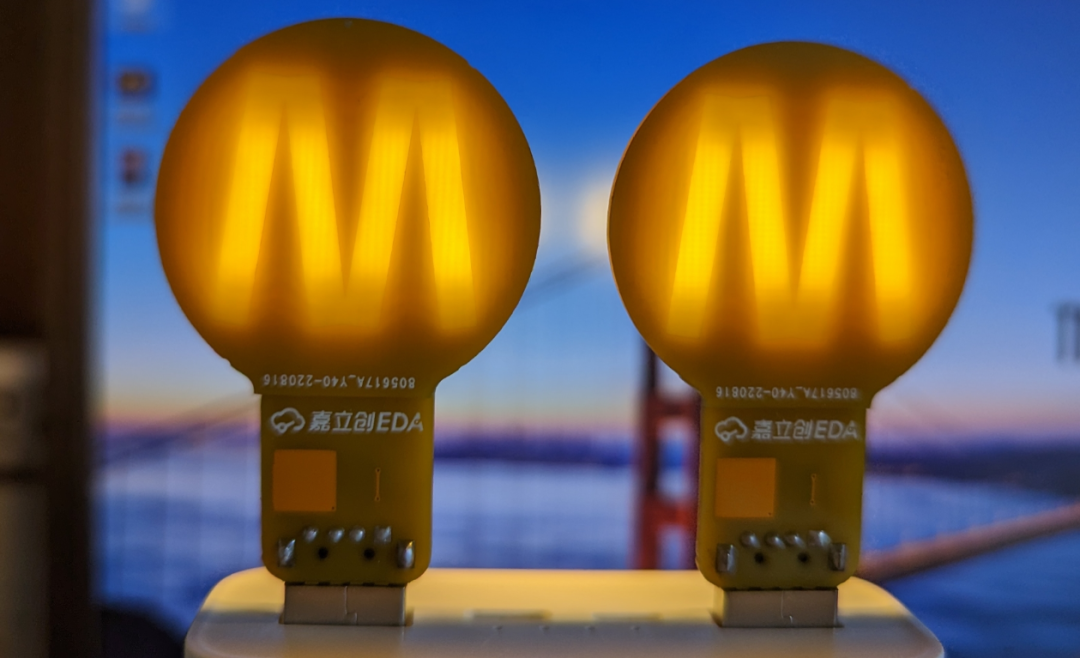

一、这，是一个触摸调光MM灯！
怎么用呢？接在任何有USB的位置，它就能亮灯！(例如笔记本台式机服务器路由器IP电话充电宝什么的，只要是USB即可)
它有3个功能：

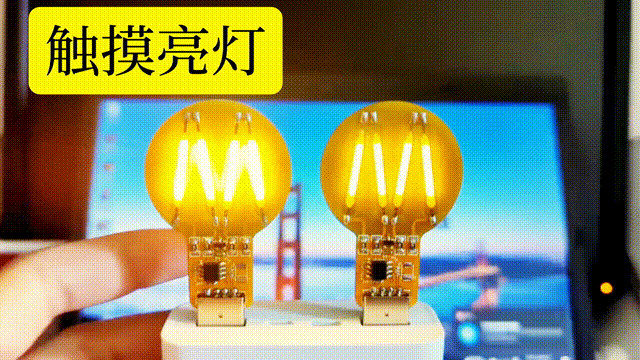

1.触摸亮灯，亮度如同40W白炽电灯，且长期工作不会烫手，作为小夜灯、读书灯是没问题的；

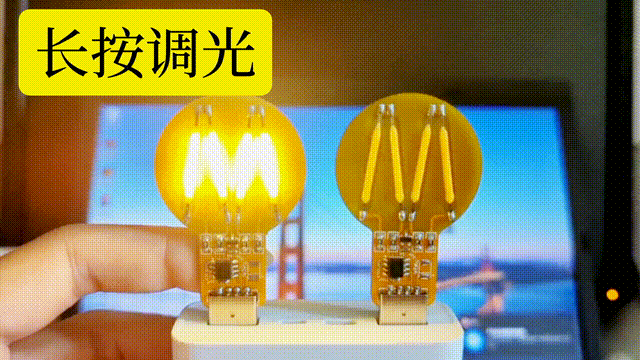

2.长按调节亮度；
3.能记忆上次触摸关灯的亮度；
如果你再做个电池座子，光是摆在那亮灯，就很好看了。
但！怎么扩展，能让它更“实用”呢？
你可以参考下方截图的开源方案，做3种灯光颜色，用色彩来提示AI工作状态。比如执行命令/任务成功失败/任务异常等
就像这样的颜色
这个触摸灯，看似简单，其实它的设计，也的确不难。

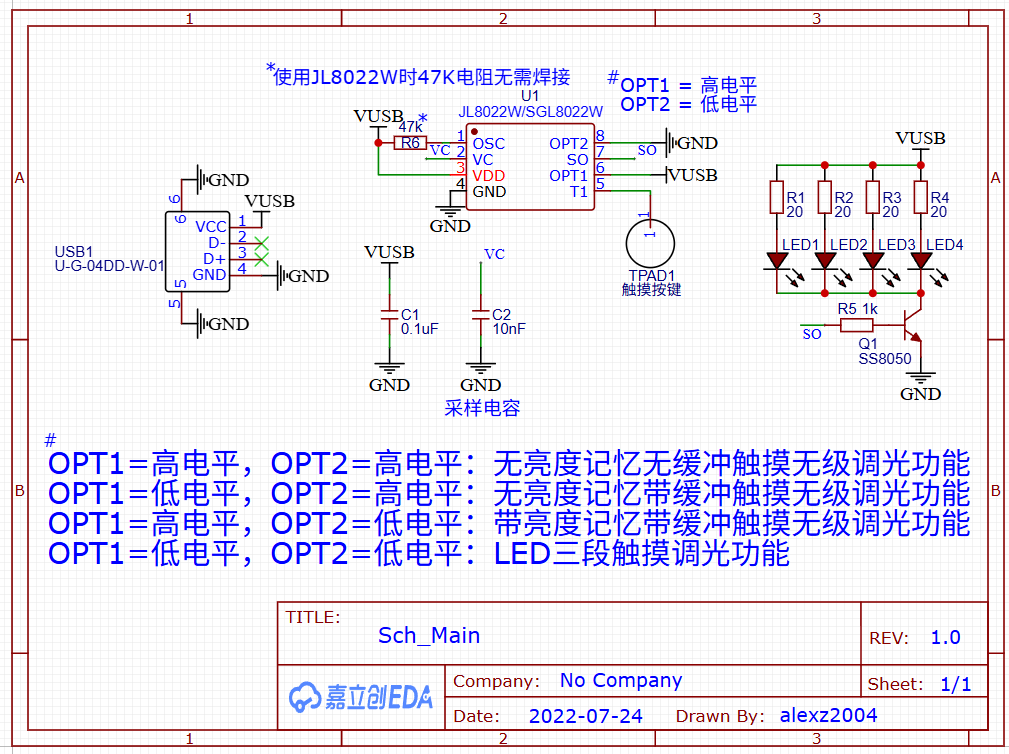

二、电路设计方案
作者用嘉立创EDA设计的电路。
2.1 硬件参数
-
主控：JL8022W
-
USB连接器：U-G-O4DD-W-1
-

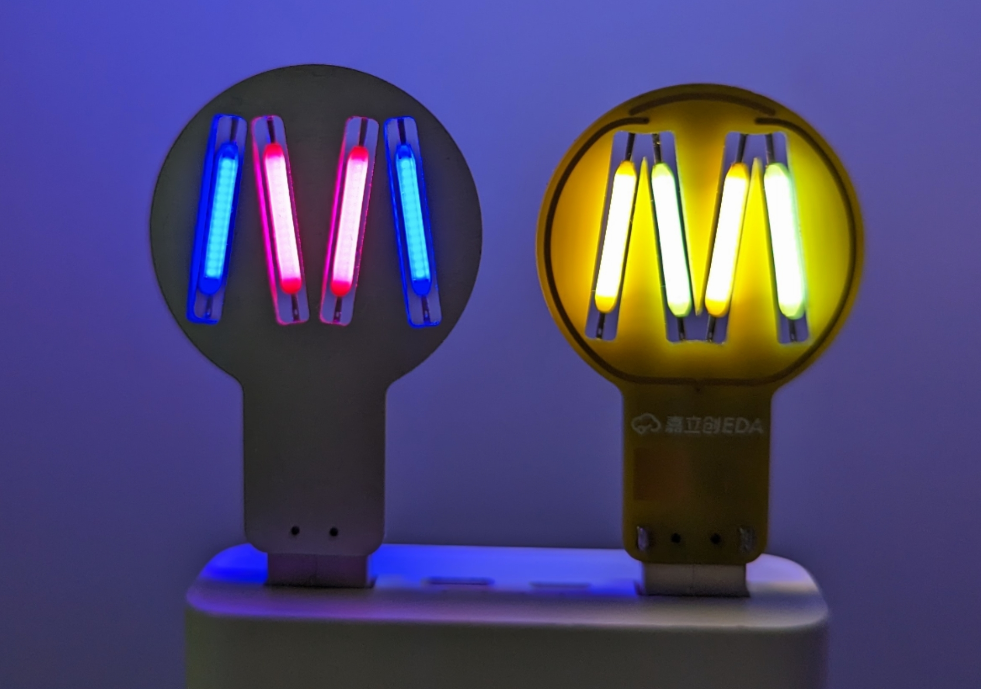

四条26mmLED灯丝：可选多种不同颜色灯丝，亦可混搭，配合对应色阻焊的PCB十分好看
2.2 设计说明
-

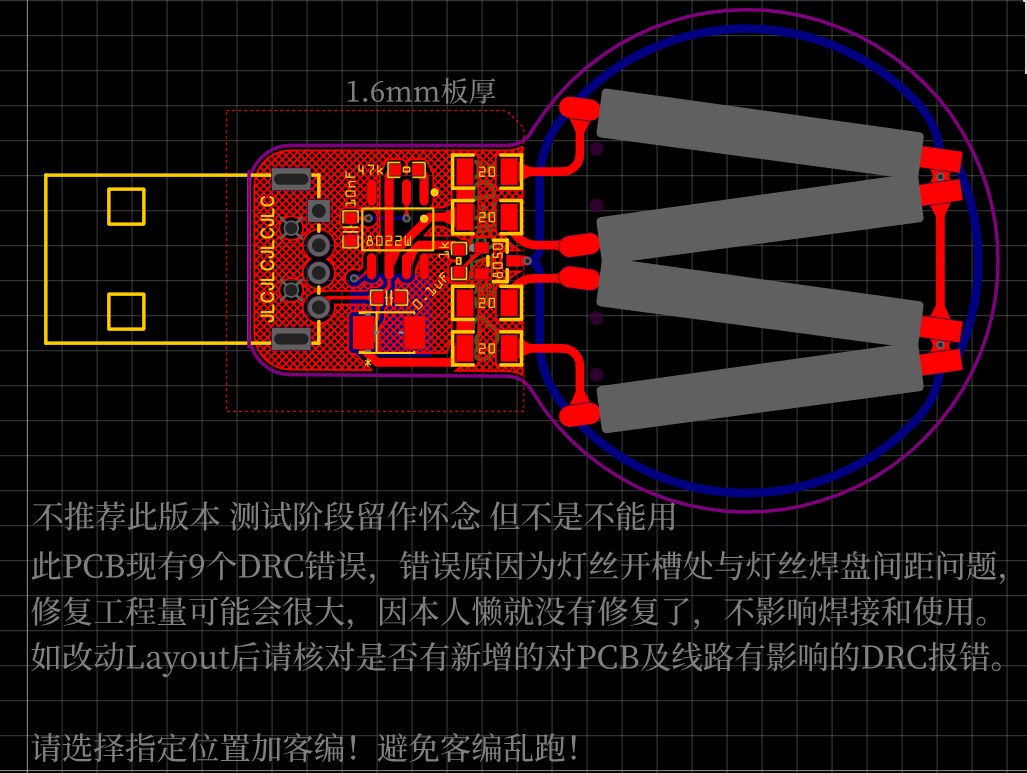

触摸点背面正上方的PCB挖空不铺铜，取消Demo阶段时留下的CASE-B钽电容
-
注意：焊接灯丝时引脚上的小孔一侧对应PCB阻焊有圆点的一侧哦。
当你用免费PCB券把它打出来，并焊接好器件，恭喜你，你轻松获得了一个好看的，可以触摸调光的，可以照明的40W小灯泡！
三、结语
那可能就有人问了……
不用烧录吗？
是的！不用写代码，更不用烧录，焊接好，插上电就能用。
前提：
-
芯片别买错：作者之前手头的一波国产假SGL8022W稳定性差，经常自己亮自己灭……
-
LED 方向别焊反：作者标注了"引脚上有小孔的一侧 → 对应 PCB 阻焊有圆点的一侧"
-
供电：需要 5V USB 电源
-
如果触摸不灵敏：可以调整 C2 的容值（换不同容量的电容）
最后，为什么它不需要编程？
OPT 引脚通过 PCB 走线已经配置好模式。
最后的最后，小编OS
这是一个靠谱的触摸灯入门方案！
-
如果你是新手小白，想学习原理及焊接技巧，那么这个项目很合适。
-
如果你是大佬，那么你也可以基于这个方案，继续魔改，让它成为一个漂亮的“指示灯”！
或许，这就是它获得1W+点击的原因吧~
怎么样？你会想“复刻/魔改”这个灯吗？你觉得这个方案还可以怎样“魔改？”？欢迎在评论区一起唠唠呀！

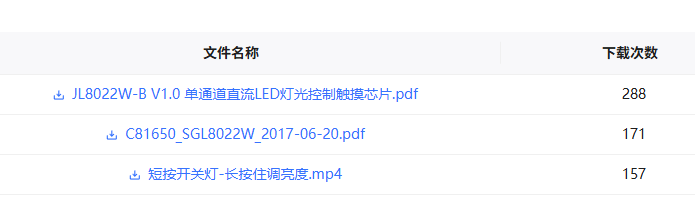

四、开源网址
开源网址：
