低压差线性稳压器（LDO）是芯片内部的“稳压心脏”，可为不同功能模块提供干净、稳定的电源。SSP75XX是由矽源研究团队推出的一款高压、低压降的线性稳压器，以其高效，紧凑的特点，成为众多工程师在设计稳定供电时的优选；SSP75XX不仅能输出稳定电压，还能滤除噪声，同时外围电路精简，为人工智能、5G通信等领域的高性能片上系统提供了新方案。
SSP7533/SSP7550核心参数（点击产品型号查看详情）：
| 商品编号 | 产品型号 | 最高输入电压 | 输出电压 | 最大输出电流 | 封装形式 | 工作温度范围 |
| C49188054 | SSP7533 | 40V | 3.3V | 180mA | SOT89-3 | -40℃ to +125℃ |
| C49188052 | SSP7550 | 40V | 5.0V | 200mA | SOT89-3 | -40℃ to +125℃ |
SSP7533/SSP7550产品特点：
高精度输出：输出电压精度高达±2%，在输出电流0mA-100mA变化过程中，输出电压几乎无变化。
低待机功耗：待机功耗小于35mW，过六级能效标准，有效降低系统待机能耗。
多重保护功能：可在输出短路、过载或输入过压时，自动切断或限制电流，有效防止芯片及后端电路损坏，提升系统可靠性。
低压降高效率：可在输入/输出电压接近时高效工作，同时提供低噪声的纯净输出，结构简单，是精密电路的理想电源管理方案。
低温度系数：基准电压源随环境温度变化极小，能在宽温范围内提供稳定、不漂移的输出电压，保障系统在全温域下的精度。
SSP7533/SSP7550的引脚配置如下表所示：
| 引脚标号 | 引脚名称 | 引脚描述 |
| 1 | GND | 芯片地 |
| 2 | VIN | 正电压输入 |
| 3 | VOUT | 正电压输出 |
1脚和3脚的连接方法：
1脚（GND）：1脚是芯片的地，必须连接到系统的地。这是整个芯片的参考电平，确保芯片的正常工作。在实际应用中，1脚应通过短路线直接连接到地平面，以减少接地阻抗，降低噪声干扰。
3脚（VOUT）：3脚是LDO的输出引脚，用于提供稳定的输出电压。在设计电路时，3脚应连接到负载的电源输入端。为了提高输出电压的稳定性，建议在VOUT引脚和地之间并联一个低ESR电容，例如10 uF的电容。这样可以有效滤除高频噪声，改善电源的动态响应特性。
SSP7533/SSP7550典型应用场景

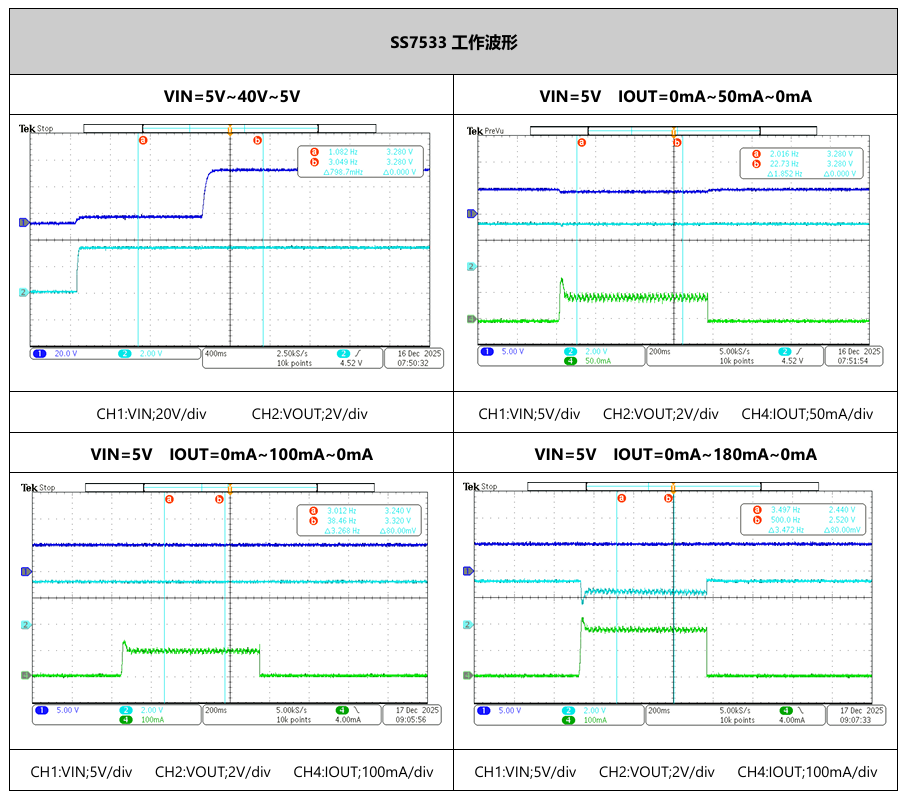

工作波形图：

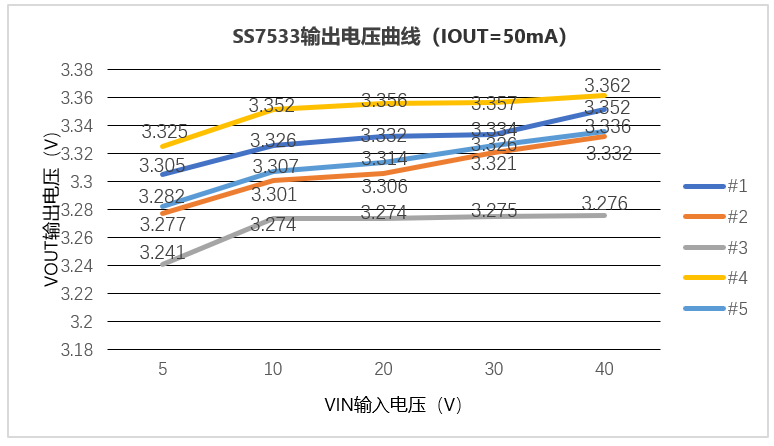

SSP7533/SSP7550输出电压曲线
SSP7550和SSP7533的外围电路一致，可以直接替换。SSP7550固定5V输出，SSP7533固定3.3V输出。适用于多种应用场景：
SSP7533/SSP7550 是一款采用HV BCD 工艺技术的正向高压、低压降的线性稳压器。SSP7533最大输出电流为180mA ，SSP7550最大输出电流为200mA ,且允许的最高输入电压均为40V。CMOS 技术可确保其具有低压降和低静态电流的特性。
