概要
AMS1117系列是深圳市灵星芯微电子科技有限公司推出的1A低压降固定/可调稳压器，该产品已实现量产，它分为可调输出电压版（AMS1117 - ADJ）和固定输出电压版（AMS1117-1.2/1.5/1.8/2.5/2.85/3.3/5），具备多种特性，能满足不同场景的稳压需求，广泛应用于各种需要高精度，低压降正向稳压场合，例如便携电池式设备、充电器等，为各类电子设备提供稳定供电和出色续航。
背景和开发目的
在电子设备日益小型化、便携化的当下，对高效、稳定且适配多种电压需求的稳压芯片需求大增。无论是手机、平板电脑等便携式设备，还是各类电池供电的电子产品，都需要精准的稳压，以确保设备稳定运行、延长电池寿命。基于此，灵星芯微电子科技有限公司开发了AMS1117系列低压降正向稳压器，旨在为市场提供高性价比、性能可靠的稳压解决方案，满足不同客户对输出电压的差异化需求。
产品特点
1. 输出电压灵活可调
AMS1117 - ADJ只需两个外接电阻，就能实现1.25V - 13.8V范围内的电压调节，为不同电路定制合适电压提供便利。
2. 低压差特性
低压差设计有效降低了芯片在工作过程中的能量损耗，提高了电源利用效率，减少发热，适用于对功耗敏感的设备。
3. 内置温度保护
内置的温度保护功能可防止芯片在过热环境下损坏，增强了产品的稳定性和可靠性，确保在各种复杂环境下都能安全运行。
4. 多种封装形式
提供SOT223、TO252、SOT89 - 3三种封装形式，方便不同电路板布局和空间要求的设计选择，增强了产品的适应性。
应用领域
1. 便携式设备
在智能手机、充电器、电子手表等充电场景中，AMS1117系列稳压器可有效降低充电过程中的能量损耗，减少发热，同时通过低压差设计提高充电效率，缩短充电时间。其内置温度保护功能还能防止过热，延长电池寿命，确保充电安全，为用户提供更高效、稳定的充电体验。
2. 智能家居设备
在智能音箱、智能摄像头、智能门锁等智能场景中，这些大多采用电池供电或低电压供电。以智能音箱为例，它需要稳定的电压来保证音频处理芯片和无线通信模块正常工作。AMS1117 系列的低压差和高精度稳压特性，能够为智能音箱提供纯净、稳定的电源。其芯片的低噪声特性也十分关键，它可以减少电源噪声对音频信号的干扰，使智能音箱输出的声音更加清晰、纯净，提升用户的使用体验。
3. 工业控制设备
由于工控设备应用环境较为复杂，对设备的稳定性和可靠性要求很高，像工业自动化生产线中的控制器、传感器供电模块等都会用到稳压器。AMS1117系列的宽输入电压范围（2.75V - 18V），使其能适应不同工业环境中的电源输入情况。同时，该系列芯片具备良好的抗干扰能力，在工业环境中众多电气设备产生的电磁干扰下，依然能为工业控制芯片和传感器提供稳定的电源，确保工业控制设备准确无误地运行，有效的提高生产效率。
规格特性
1. 极限参数
电源电压最高可达20V，工作环境温度在-40℃- 85℃之间，贮存温度为-65℃- 150℃，最大结温150℃。
不同封装形式的结环热阻和结壳热阻有所差异，例如SOT223的结壳热阻为4℃/W；TO252的结环热阻为28℃/W，结壳热阻为19℃/W等。

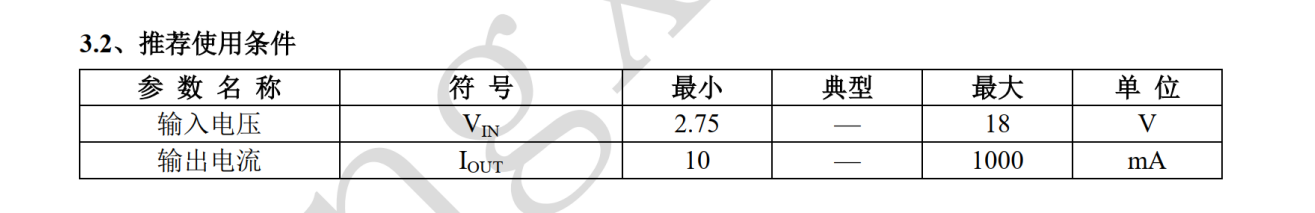

2. 推荐使用条件
输入电压范围为2.75V - 18V，输出电流在10mA - 1000mA之间，在该条件下可保证芯片稳定、高效运行。

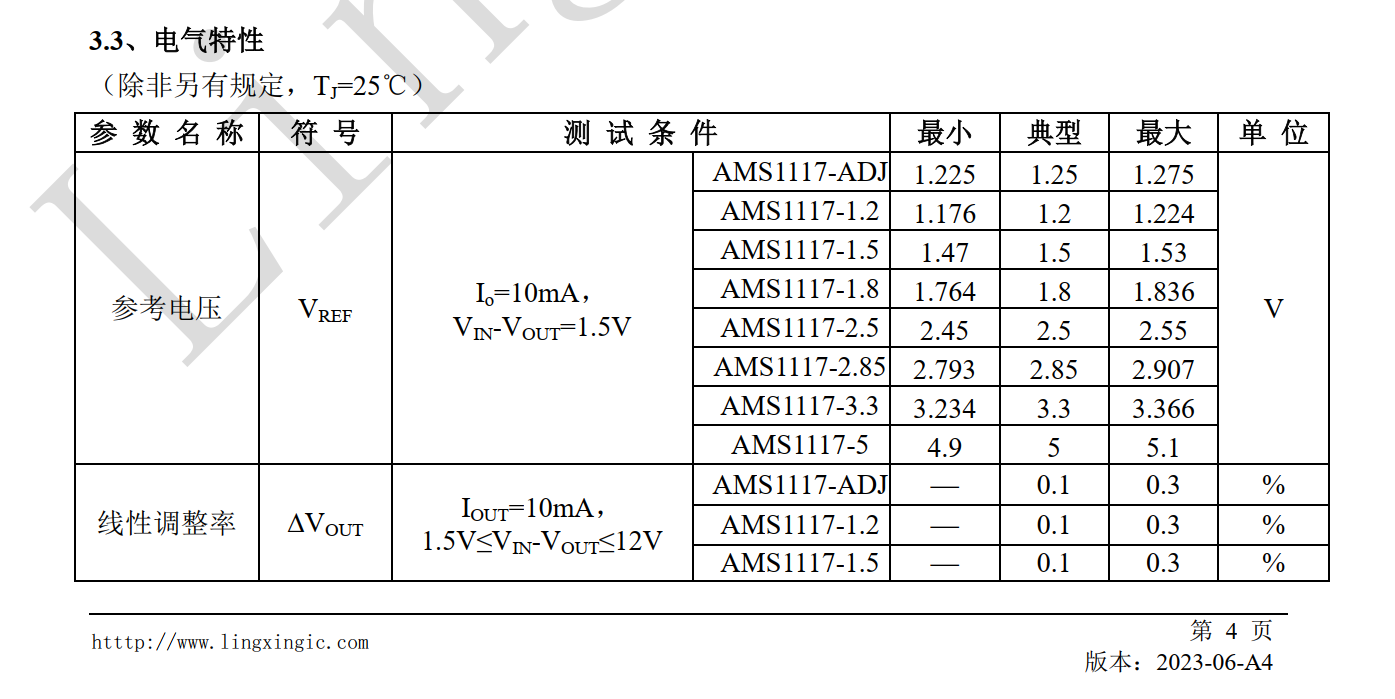

3. 电气特性
参考电压因不同型号而异，如AMS1117 - ADJ的参考电压典型值为1.25V；
两个电源调整率表现优异，线性调整率稳定在0.3%，负载调整率稳定在0.2%；推荐使用条件下最大输出电流为1A，长期稳定性可达0.3%等。
产品优势
1.高适配性与小型化
可调输出电压版本和多种固定输出电压版本，搭配三种不同的封装形式，能满足各种复杂电路设计需求，无论是空间紧凑的便携式设备，还是对功率要求较高的电路，都能找到合适的选型。
2.低压差性能优异
在工作状态下低压差表现优异，如在输出电压变化在1%，输出电流1A测试条件下，输入输出压降低至1.45V，最大值为1.65V，有效延长消费电子设备使用时间，降低系统能耗，提供电源利用率，符合绿色节能的发展理念。
3.性能稳定可靠
通过内置温度保护和优异的电气性能指标，如低线性调整率、负载调整率等，确保输出电压稳定可靠，减少电压波动对电路的影响，降低设备故障率。

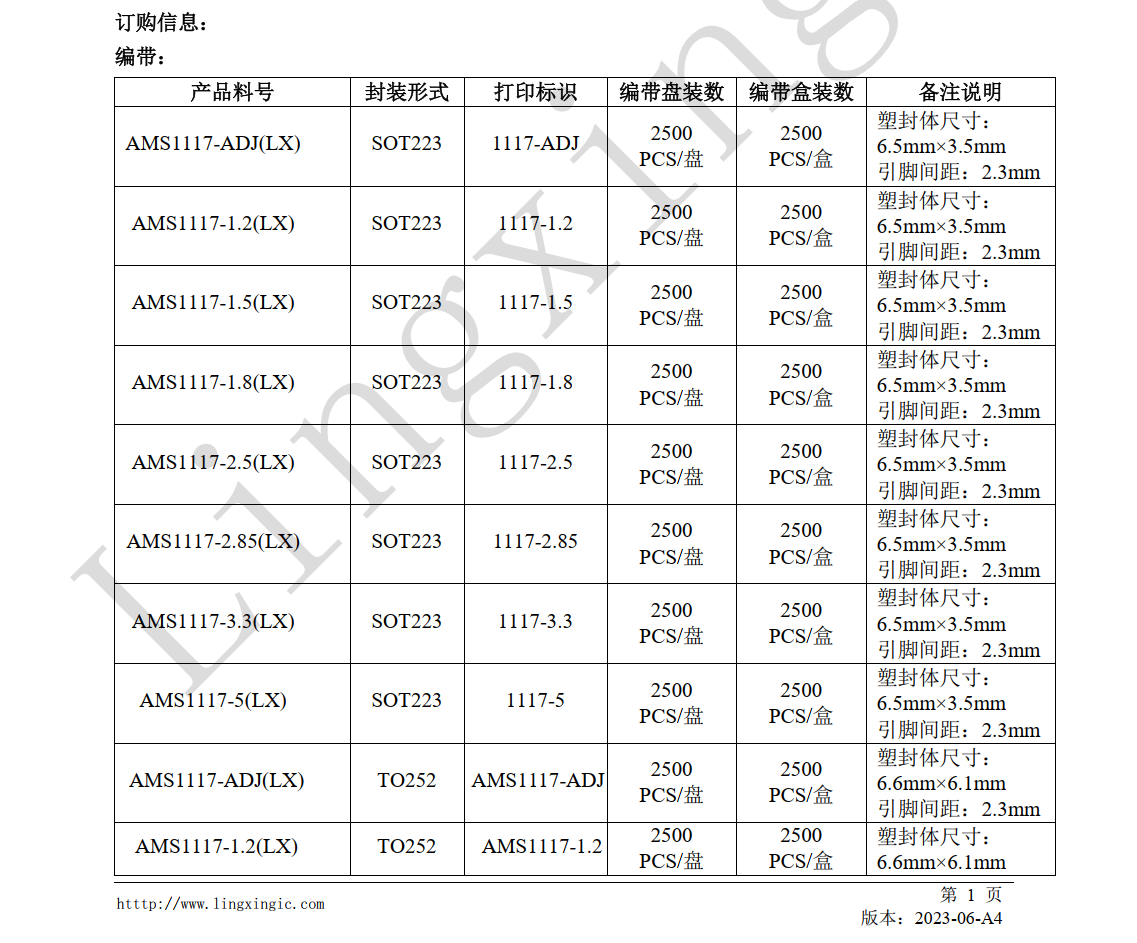

选型信息
订购链接
|
商品编号 |
厂家型号 |
规格 |
品牌名称 |
类目 |
|
SOT-223 |
||||
|
SOT-223 |
||||
|
SOT-89-3 |
