在电子设计领域，随着技术的不断发展，对电子元器件的性能要求也越来越高。灵星芯微推出的ULN2003七路达林顿晶体管阵列，凭借其高耐压、大电流、多通道集成设计等特点，成为了众多工程师和产品经理的首选。今天，我们就来深入探讨一下这款芯片在不同领域的应用优势。
高耐压与大电流能力：复杂环境下的可靠选择
ULN2003具有高耐压和大电流能力特性。这款芯片的最大工作电压能达到40V，单路最大输出电流为350mA，多路并联还能承受更大的电流。在工业控制领域，比如电机驱动和继电器控制，这些场景往往需要处理高电压和大电流信号。ULN2003的这些特性就能确保设备在复杂条件下稳定运行，避免因电压或电流过高导致损坏，延长设备使用寿命，降低维护成本。
多通道集成设计：简化电路设计的利器

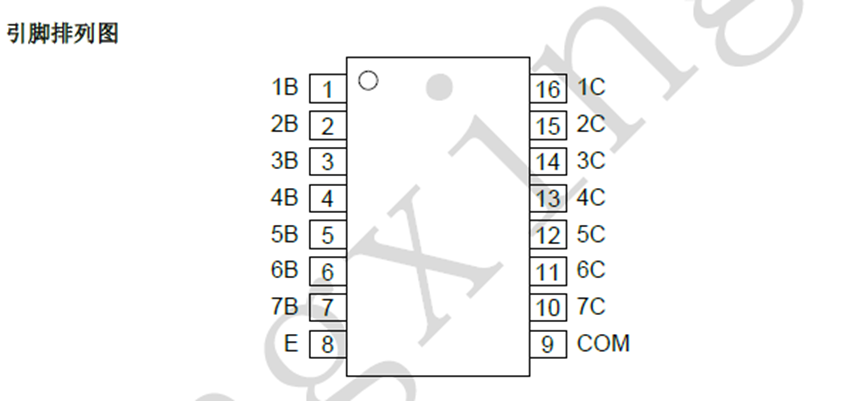

ULN2003内部有七个独立的达林顿管驱动电路，每路输入都串联了一个2.7K的基极电阻，输出还内置了续流二极管。这种设计大大简化了电路设计的复杂度。比如，在消费电子和安防领域，像智能家电、监控摄像头这些设备，通常需要多个驱动电路来控制不同的功能模块。使用ULN2003，就能在一个芯片内完成多个驱动任务，减少外部元件数量，节省PCB面积，降低设计难度和成本，同时还能提高系统的集成度和可靠性。
成本效益显著：优化采购与生产成本
ULN2003具有DIP16/SOP16封装形式可选，封装尺寸分别为19.0mm×6.4mm（DIP16）和10.0mm×3.9mm（SOP16），引脚间距分别为2.54mm和1.27mm。这种封装形式不仅密度高，单位成本还低。在大规模生产和采购中，成本控制是关键。对于LED智能显示屏这种需要大量驱动芯片的应用场景，使用ULN2003可以显著降低采购成本和生产成本，提高产品的市场竞争力。
宽兼容性：无缝对接多种逻辑信号
ULN2003的输入兼容TTL/CMOS逻辑信号，能和多种数字电路系统无缝对接。在现代电子系统中，TTL和CMOS逻辑信号是最常见的数字信号类型。ULN2003的宽兼容性让它能轻松集成到不同系统中，无需额外的信号转换电路。比如在安防监控系统中，ULN2003可以直接和各种控制器、传感器连接，实现高效的信号驱动和控制，提高系统的整体性能和兼容性。
高可靠性：确保设备稳定运行

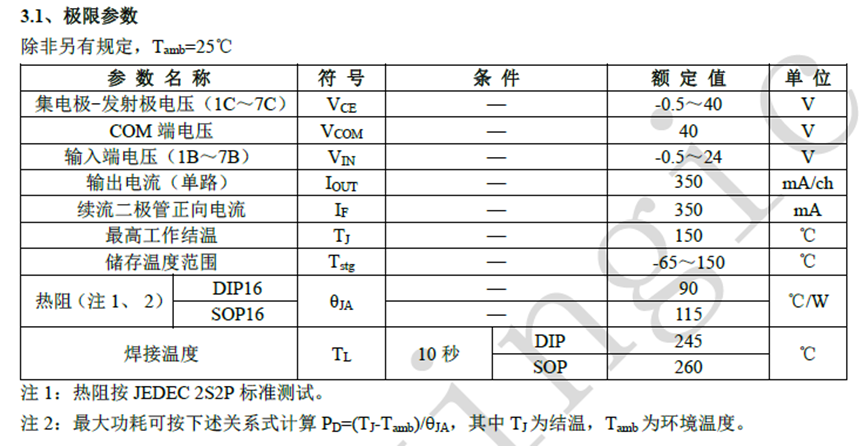

可靠性方面，ULN2003的最高工作结温为150℃，储存温度范围是-65℃到150℃，热阻分别为90℃/W（DIP16）和115℃/W（SOP16）。这些参数表明它能在较宽的温度范围内稳定工作，散热性能也很好。在工业控制和安防设备中，设备往往要在恶劣环境下长时间运行。ULN2003的高可靠性能够确保这些设备在高温、低温或频繁温度变化的环境中稳定工作，减少因温度变化导致的故障风险，提高设备的可靠性和稳定性。
顺应国产化趋势：助力自主可控发展
深圳市灵星芯微电子科技有限公司研发生产的ULN2003是一款具有自主知识产权的国产芯片。随着国产化趋势的加速，越来越多的企业开始寻求国产芯片替代进口芯片的解决方案。ULN2003的推出为国内企业提供了可靠的国产化选择，有助于降低对进口芯片的依赖，提高供应链的自主可控能力。在国家政策的支持下，ULN2003的应用前景广阔，能够为国内电子产业的发展提供有力支持。
实际应用案例分析
工业控制中的电机驱动

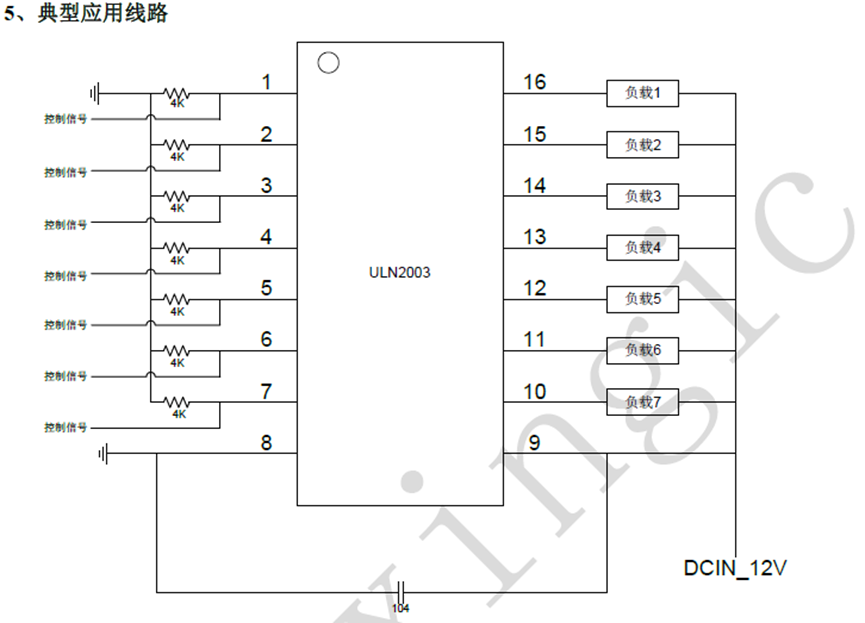

在工业自动化生产线中，电机驱动是核心环节之一。ULN2003可以用于驱动小型直流电机或步进电机，通过控制输入信号实现电机的正反转、调速等功能。它的高耐压和大电流能力能满足电机在启动和运行过程中的电流需求，多通道设计还能同时驱动多个电机，简化电路设计，提高系统集成度和可靠性。比如，通过ULN2003的多通道设计，可以减少多个独立驱动电路的需求，从而降低PCB面积和成本。
消费电子中的智能家电控制
在智能家电领域，如智能冰箱、智能空调等设备中，需要对各种功能模块进行控制，如电机、电磁阀、显示屏等。ULN2003可以作为驱动芯片，接收微控制器发出的控制信号，驱动相应的负载工作。它的宽兼容性能够与家电中的各种控制芯片无缝对接，简化电路设计，降低成本，提高产品的性能和可靠性。比如，ULN2003的输入兼容TTL/CMOS逻辑信号，使其能够直接与微控制器连接，无需额外的信号转换电路。
安防监控中的摄像头控制
在安防监控系统中，摄像头的云台控制和镜头驱动是关键功能。ULN2003可以用于驱动摄像头的云台电机和镜头电机，实现摄像头的水平旋转、垂直旋转和镜头变焦等功能。它的高可靠性和宽兼容性能够确保摄像头在各种环境条件下稳定工作，提高监控系统的可靠性和有效性。比如，ULN2003的高耐压和大电流能力能满足电机驱动的需求，同时其宽兼容性能够与摄像头控制系统无缝对接。
LED智能显示屏的驱动
LED智能显示屏需要大量的驱动芯片来控制LED灯珠的亮灭和亮度。ULN2003的多通道设计和大电流能力使其能够在一个芯片内驱动多个LED灯珠，减少驱动芯片的数量和PCB的面积占用。同时，它的成本效益显著，能够降低显示屏的生产成本，提高产品的市场竞争力。比如，通过ULN2003的多通道设计，可以减少多个独立驱动芯片的需求，从而降低PCB面积和成本。
推荐型号

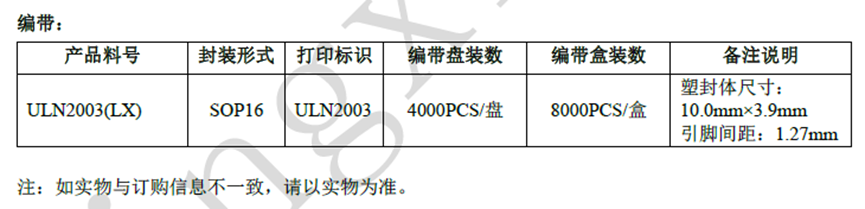

ULN2003(LX) 七路达林顿晶体管阵列，SOP16封装，塑封体尺寸较小10.0mm×3.9mm，引脚间距1.27mm，编带数量4000 PCS/盘，8000PCS/盒。
点击前往商城：LX(灵星芯微)-达林顿晶体管阵列-立创商城
总结
总的来说，灵星芯微的ULN2003七路达林顿晶体管阵列，凭借其高耐压、大电流、多通道集成设计、成本效益显著、宽兼容性、高可靠性以及顺应国产化趋势等特点，在工业控制、消费电子、安防、LED智能显示屏等终端产品中有着广泛的应用优势。通过今天的分析，相信ULN2003会成为电子设计领域中不可或缺的一款优秀产品，为相关从业者提供有价值的参考和选择。
