稳压二极管介绍以及常见型号推荐

2025-09-11 14:32:07阅读量：1103

稳压二极管是一种工作在反向击穿区的半导体器件。当其两端加上反向电压并达到管子的稳压值 Vz 时，二极管会击穿导通，但两端电压几乎保持不变，从而起到稳压作用。

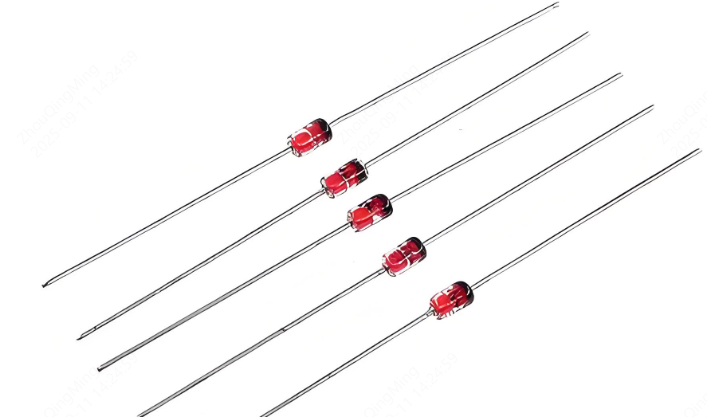

安森美1N4753A二极管

主要特点

稳压能力：电流变化时，管子两端电压基本恒定。

击穿可控：不同型号有不同的稳压值（如 3.3V、5.1V、12V、18V 等）。

需要限流电阻：否则电流过大容易烧毁。

反向使用：稳压作用通常是反向工作实现的。

稳压二极管在不同的电压下有两种工作状态：

1. 正向偏置

像普通二极管一样，正向导通时电压约 0.7V（硅管），并不是它的主要用途。

2. 反向偏置（关键）

当反向电压小于稳压值 Vz 时：二极管处于截止状态，几乎不导通。

当反向电压达到稳压值 Vz 时：稳压二极管进入击穿区，开始稳定导通，电压几乎保持在 Vz 不变，电流可在一定范围内变化。

简单理解就是：稳压二极管的正常工作状态就是反向加电压，并工作在击穿稳压区，此时它能保持管两端电压基本不变，实现稳压作用。

1. 稳压值 (Vz) - 根据电路需要选择，比如常见逻辑电路常用 3.3V / 5.1V。

2. 功耗 (P = Vz × Iz) - 根据负载电流选择功率等级：0.5W、1W、1.3W、5W 等。

3. 封装形式 - 插件型（DO-35、DO-41）适合传统电路；贴片型（SOD-123、SOT-23、SMB）适合小型化设备。

4. 精度要求 - 普通稳压管电压精度 ±5%，如果要求高精度参考源，选用低容差型号（如 ±2%）。
