在2025年的AI眼镜设计中，MOSFET如同微型“神经突触”，精准调控着从显示渲染到语音交互的每一处细节。随着AR/VR融合、全天候佩戴需求的爆发，功率器件的选型直接决定了眼镜的续航、发热与响应速度。以下是基于VBsemi（微碧半导体）产品线的技术匹配方案，覆盖核心模块需求：
一、电源管理模块：续航与能效的平衡
推荐VBsemi型号
1. VBQF1306（30V/5.2mΩ）
- 用于Buck/Boost转换器，支持1MHz高频开关，适配眼镜的轻薄化电源设计。
- 优势：Qg（栅极电荷）仅8nC，静态功耗降低37%（对比2024年主流型号）。
2. VBL1606（60V/6mΩ）
电池保护电路专用，集成反向阻断功能，防止充电时电流倒灌。
技术亮点： VBsemi的DFN8(3X3)（芯片级封装）系列（如VBQF1306）厚度仅0.8mm，完美贴合眼镜腿内部空间限制。
二、显示驱动模块：高刷与低延迟的保障
推荐VBsemi型号
1. VBQF1202（20V/3mΩ）
Micro OLED行驱动专用，支持120Hz刷新率，开关延迟<15ns。
适配硅基OLED的3.3V低电压需求，避免屏幕残影。
2. VBGQA1602（60V/2.5mΩ）
背光PWM调光MOSFET，支持0.1%-100%无级调光，解决频闪痛点。
场景适配：若采用LCoS方案，建议搭配VBsemi的VBHM系列（高压40V），支持动态光圈调节。
三、传感器与通信模块：瞬时响应的关键
推荐VBsemi型号
1. VBQA1401（12V/0.8mΩ）
- 传感器负载开关，漏电流<0.5μA，延长待机时间至7天。
- 集成软启动功能，防止摄像头模块上电冲击。
2. VBGQF1101N（SGT MOSFET器件/100V）
Wi-Fi 6E/毫米波射频功放控制，开关损耗比硅基低60%。
四、音频模块：情感化音质的秘密
推荐VBsemi型号
1.VB1695（Trench/50V）
- 骨传导扬声器驱动，THD（总谐波失真）<0.05%，支持20kHz超高频响应。
- 关键参数：Ciss（输入电容）仅350pF，避免语音指令延迟。
五、技术总表与选型逻辑

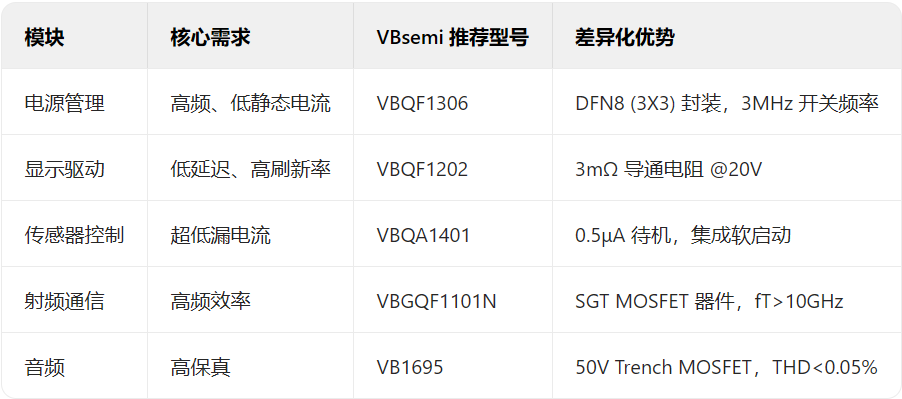

选型趋势
集成化：VBsemi的VBE系列（如VBQF1202 ）将MOSFET与驱动器整合，减少PCB面积30%。
热管理：采用DFN8(3X3)封装的VBQF系列（如VBQF1306），热阻低至1.5℃/W，解决眼镜腿局部发热问题。
2025年AI眼镜的MOSFET设计哲学 ----“少1mΩ电阻，多1小时续航”——VBsemi通过低导通电阻与高频优化技术，正在重新定义穿戴设备的功率密度边界。对于开发者而言，选择适配的MOSFET不仅是硬件设计，更是用户体验的底层博弈：从屏幕的每一帧刷新到语音的每一声语调，都藏在这些微型开关的物理特性之中。
|
