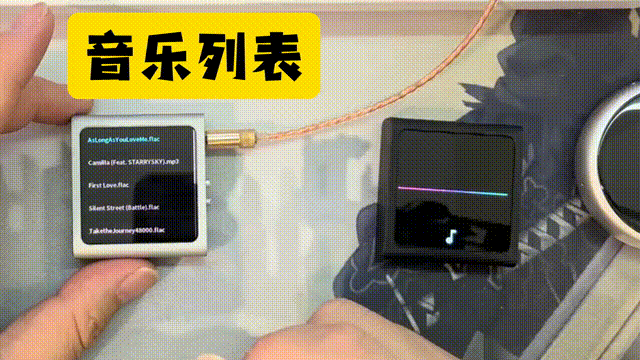

这，是一个HIFI播放器！
这还没完哦！
除此之外，它还有这些【实用/好玩】的功能↓

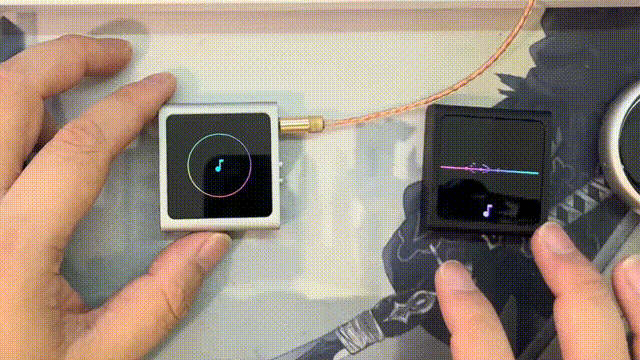

1.拾音频谱，击掌也能秒识别，超灵敏的那种！

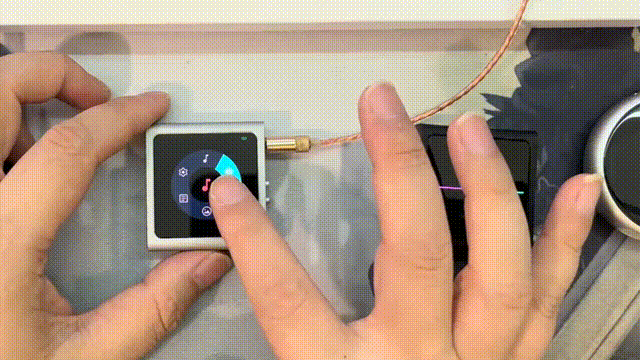

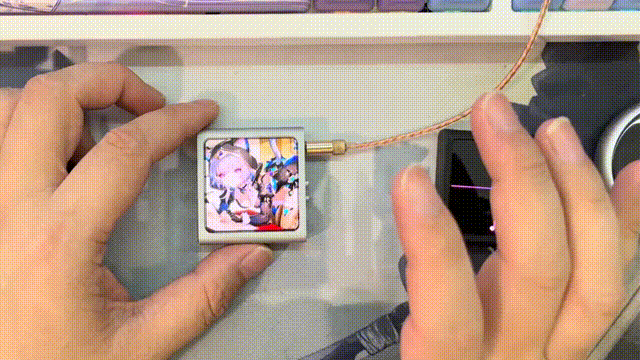

2.MJPEG播放器/图片相册，当成徽章/桌面摆件用，也很不错！

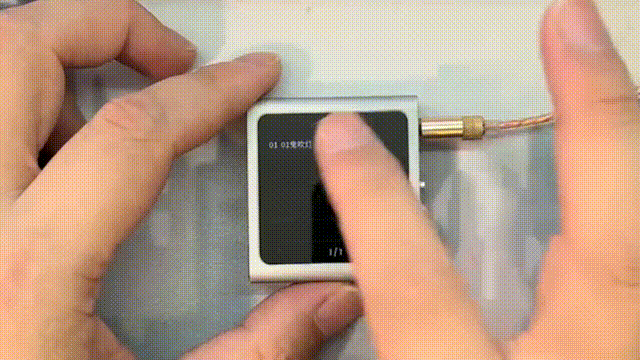

3.文本阅读器，厕所搭子，拿着它，一不小心就蹲30分钟！
4.电脑声卡，支持将本设备作为USB小尾巴，可以当电脑声卡用，同时显示背景图和频谱

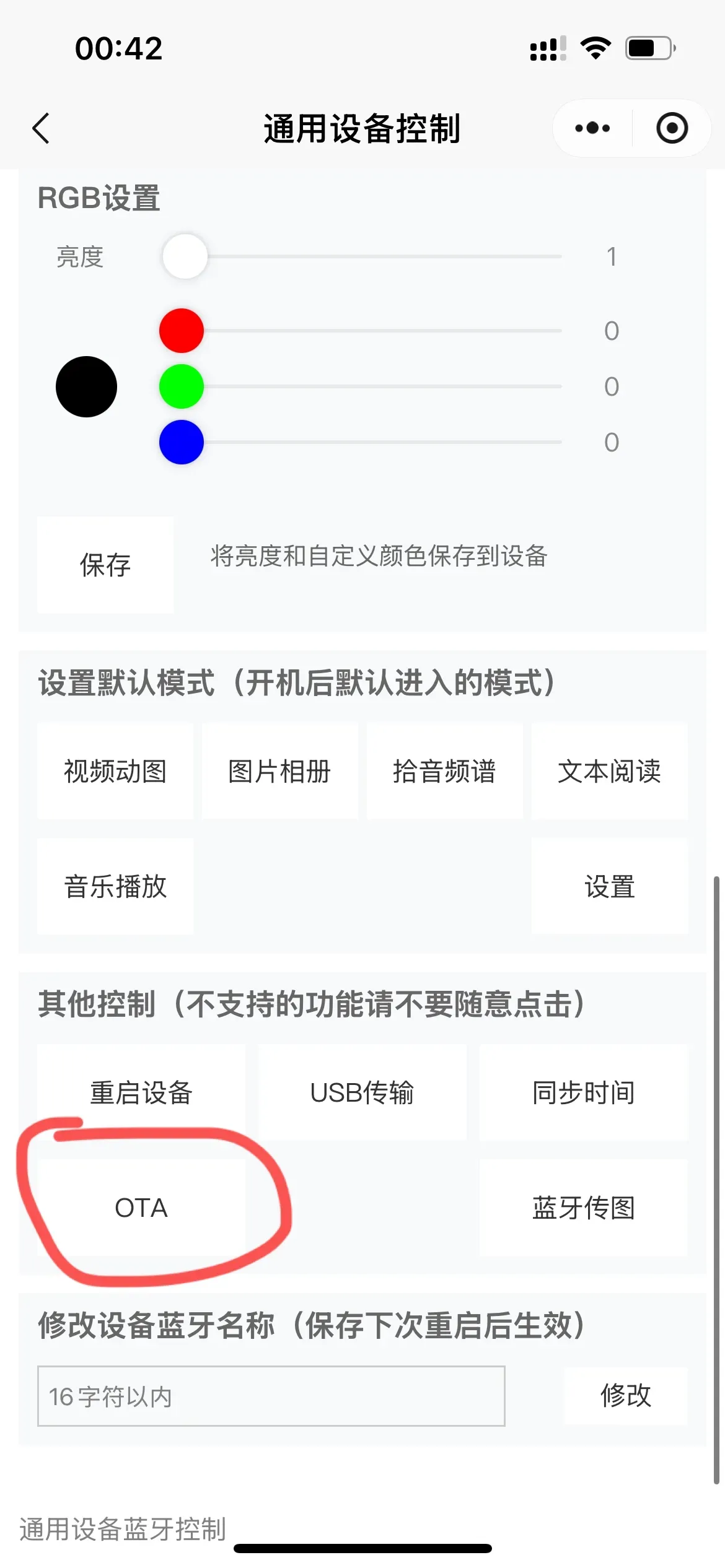

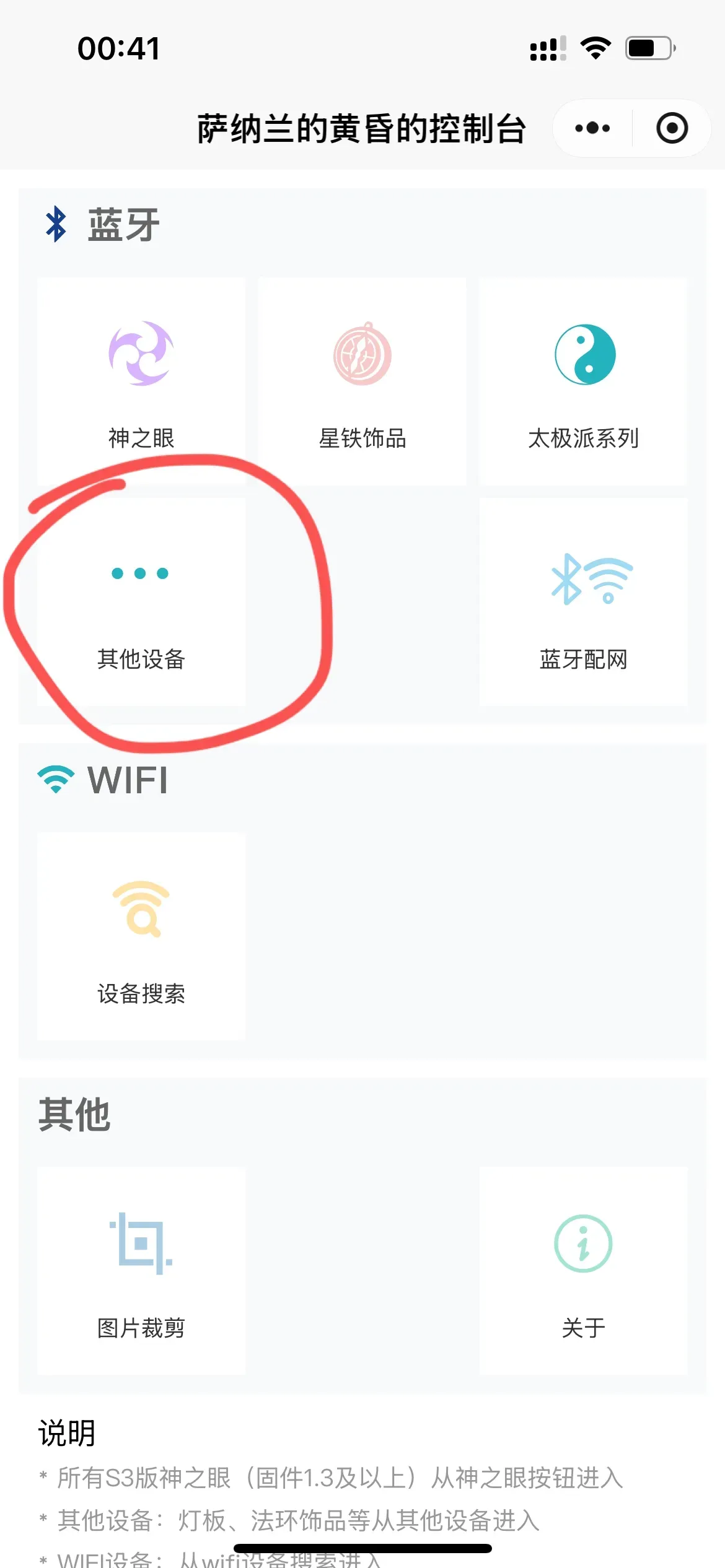

5.可通过小程序蓝牙OTA和发送图片
6.可自行移植小智或者其他AI固件
……
我嘞个豆！这么多功能！这么好用！
那我也要DIY一个！！
好消息是，目前项目已开源！
本文旨在分享其电路设计方案！文末会附上DIY成本+开源网址！方便想复刻学习的友友们参考！
使用嘉立创EDA进行了4层PCB设计。

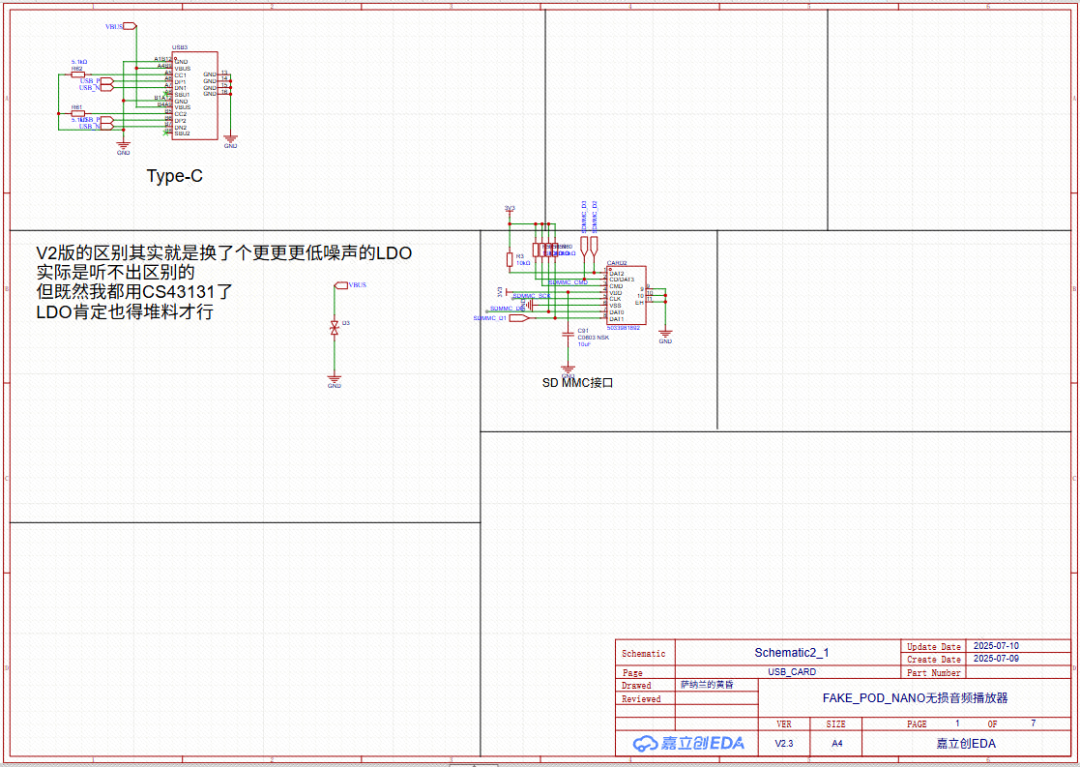

原理图1

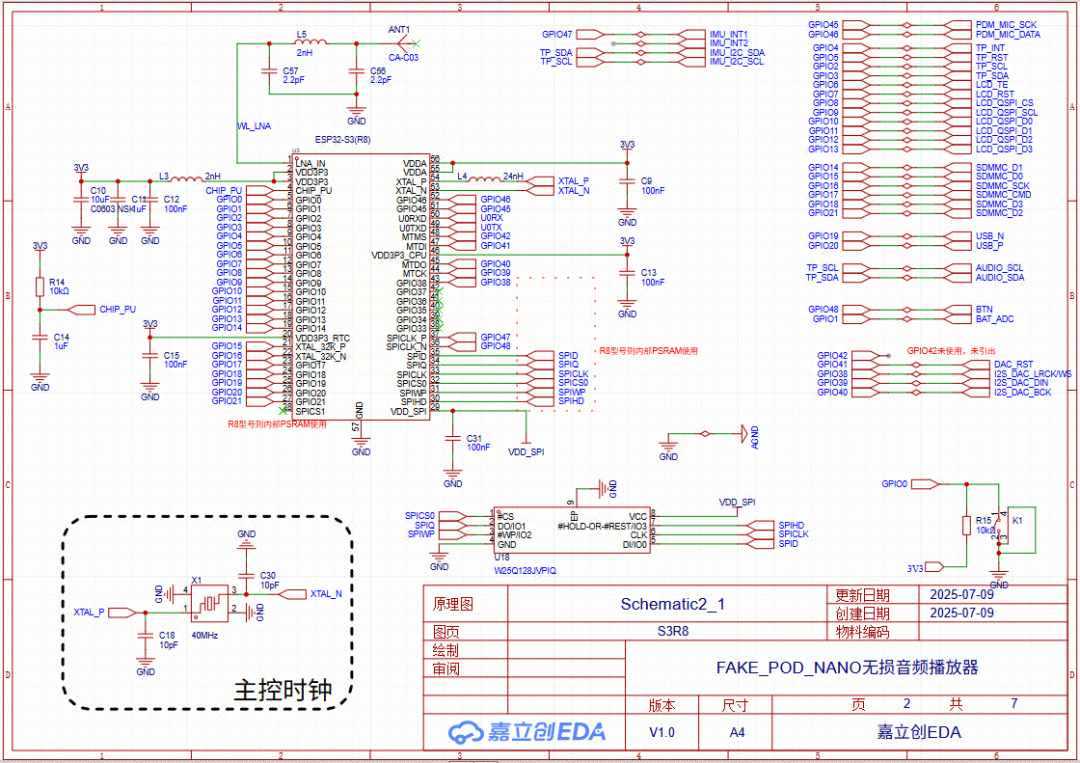

原理图2

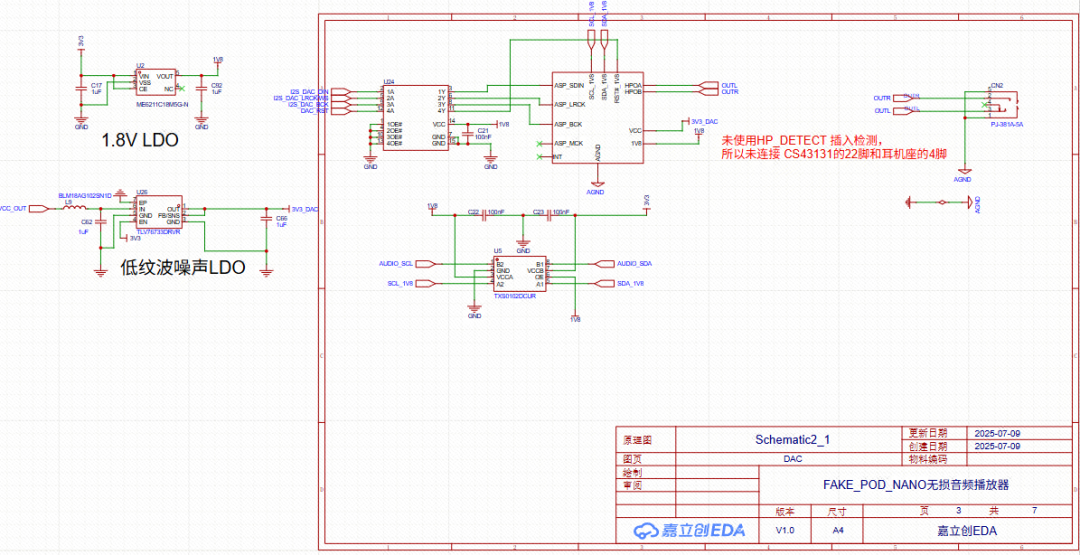

原理图3

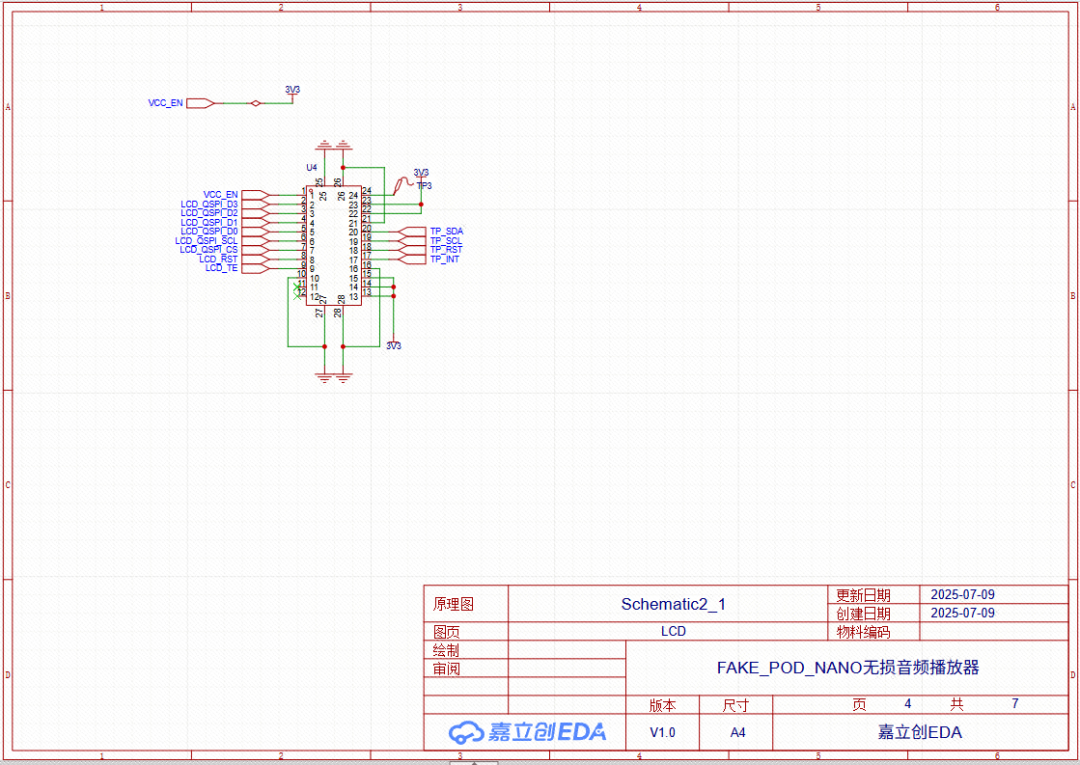

原理图4

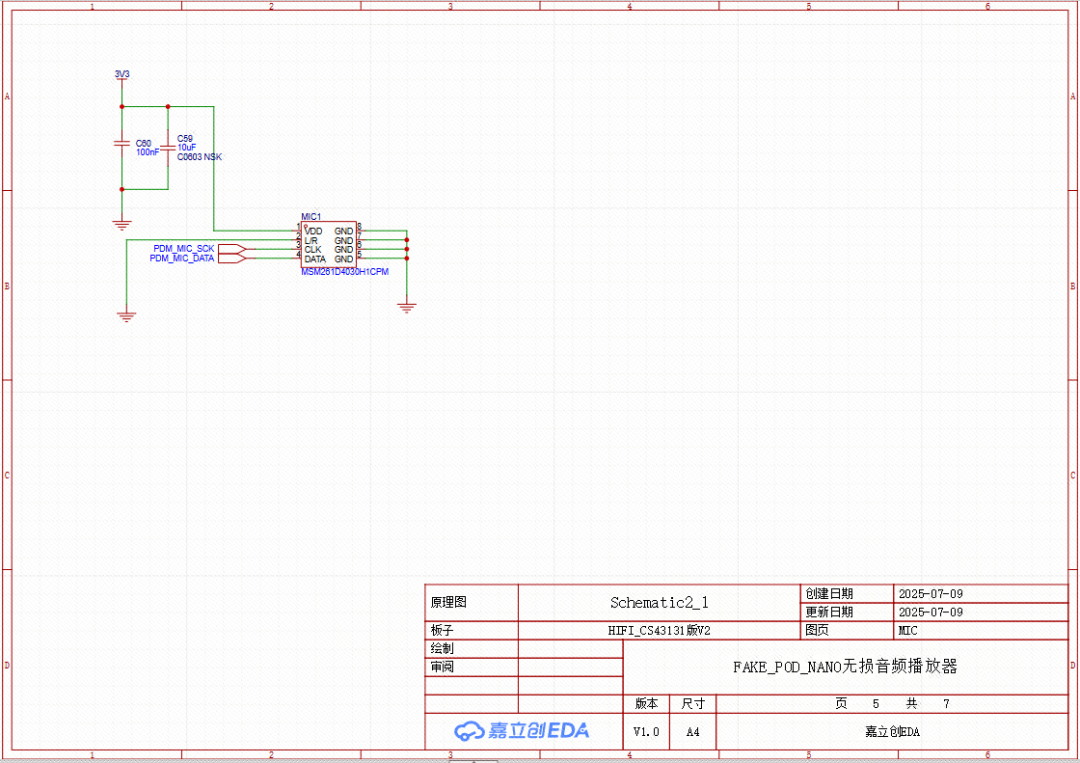

原理图5

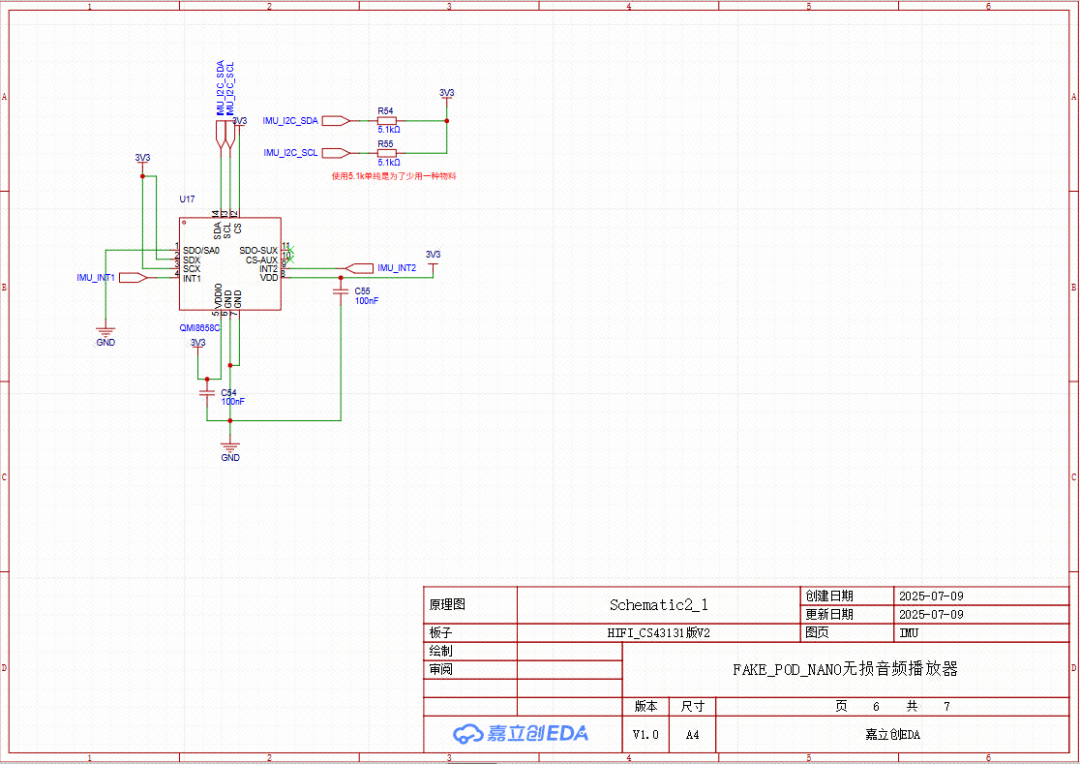

原理图6

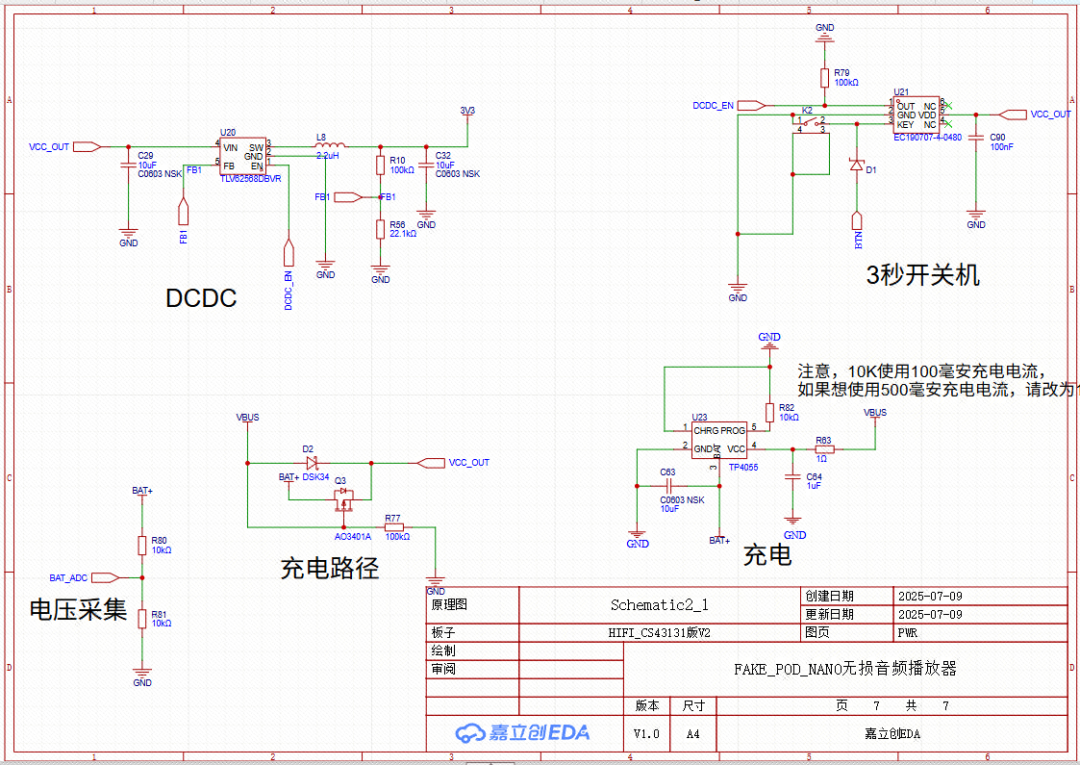

原理图7

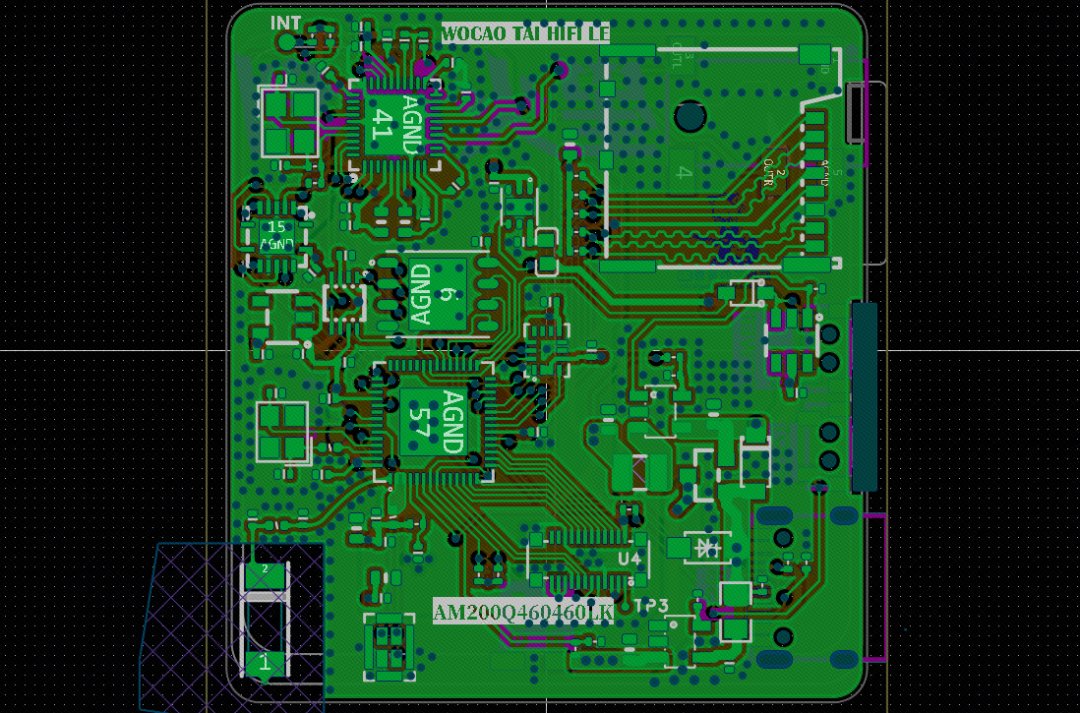

PCB图
硬件说明
-
屏幕：鱼鹰光电2.0寸460x460 QSPI AMOLED，相比普通LCDAMOLED提供了更好的效果和更低的功耗
-
主控：ESP32S3，能驱动QSPI的AMOLED屏幕；
-
DAC：CS43131，信噪比达到130DB，带HPOUT，可直驱大部分耳机
-
六轴陀螺仪：QMI8658，可实现手势切歌等功能；
-
内置TF卡；
-
充电管理芯片：TP4055；
-
使用603035锂电池，约600mah
-
采样率支持96khz + 24bit位宽
-
实测效果：CS43131驱动耳机音量上限很高，且音质更好，但接音响时，音量反而没有PCM5102大，因为PCM5102是LINE OUT。 具体我也不太懂

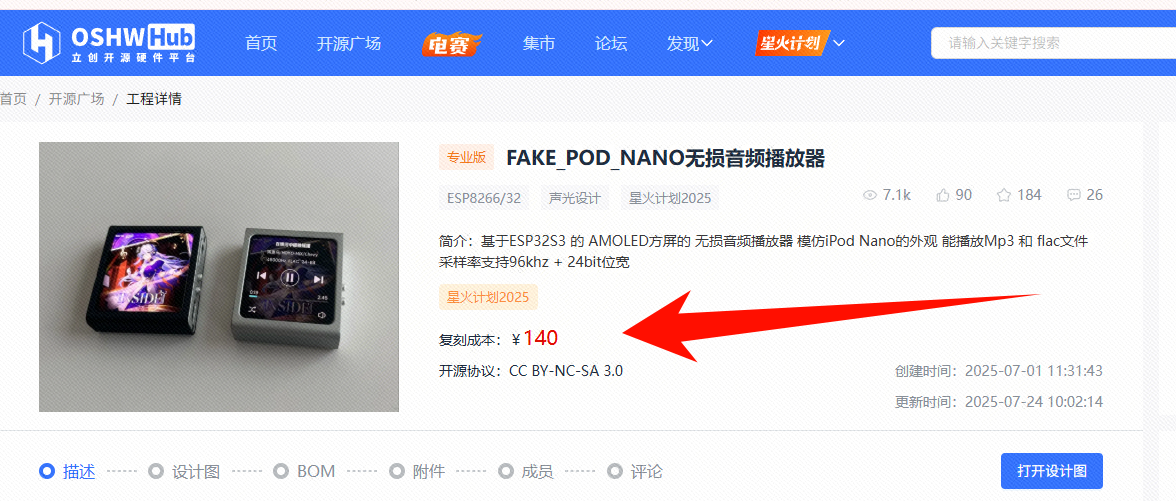

作者公布的DIY成本为
140元
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：
https://oshwhub.com/planevina/fakepodnano-lossless-audioplayer
