手搓了一个“全能型”拓展卡！

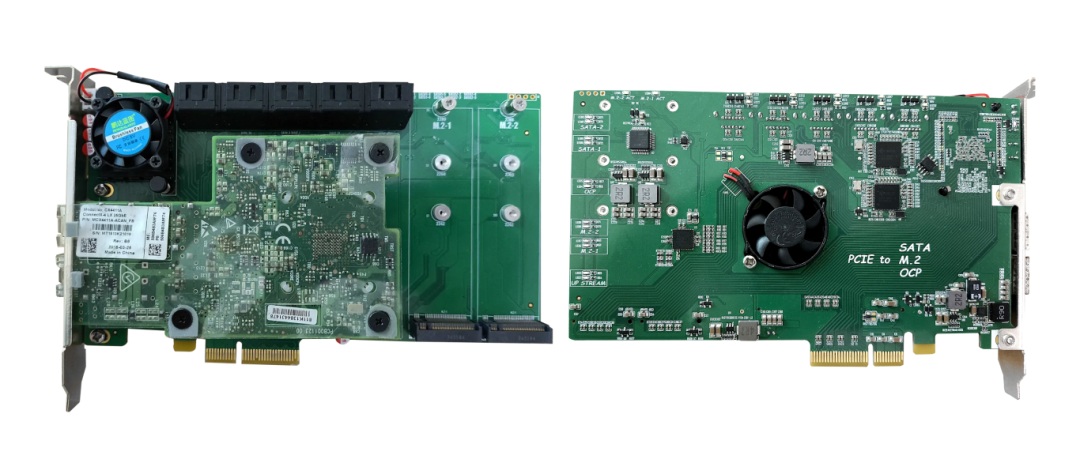

这是一个PCIex4转OCP+2*M.2+10*SATA扩展卡！
它能干啥呢？
无需主板支持拆分，仅占用PCIeX4单槽，就能为AIO服务器扩展：
- 高速网络：1个OCP2.0网卡接口(PCIe3.0 x4)
- 高速NVMe存储：2个M.2插槽(PCIe3.0 x4)
- 大容量SATA存储：10个SATA接口

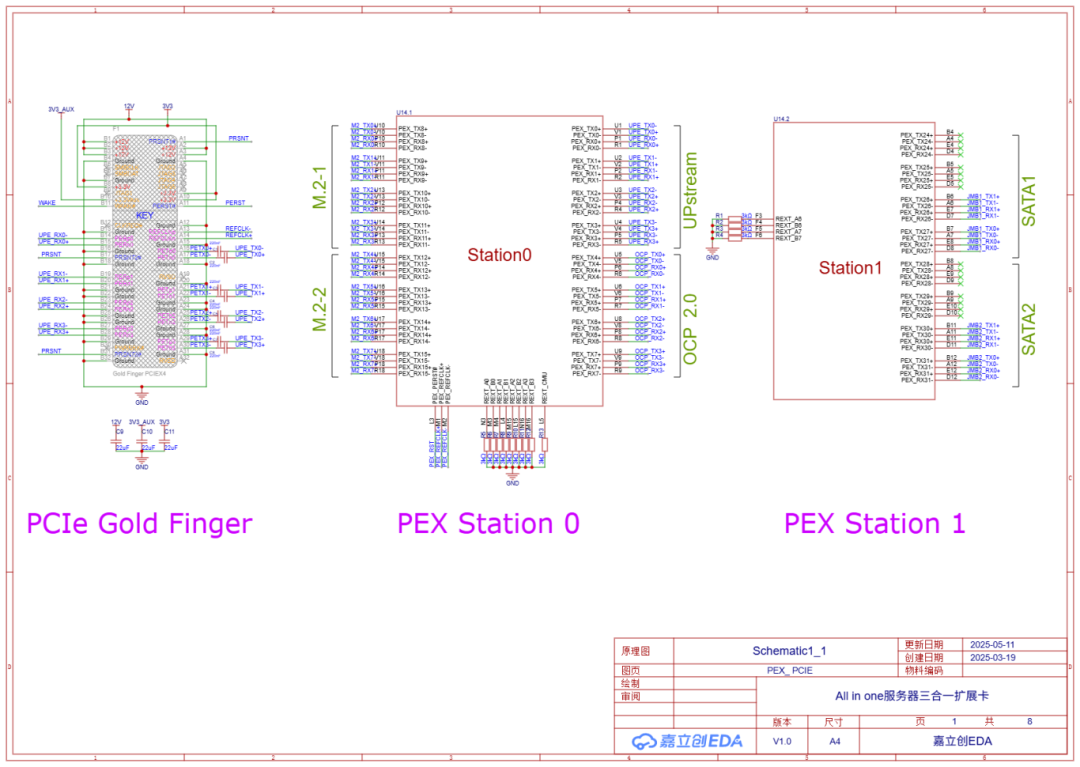

PEX_ PCIE

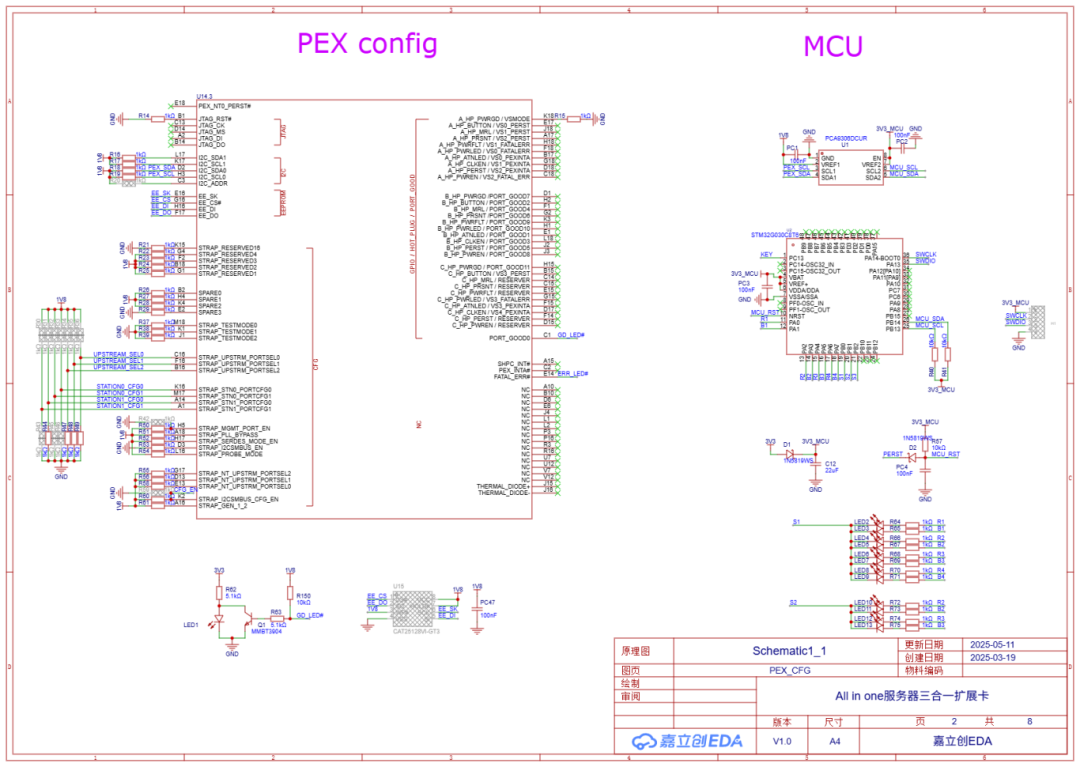

PEX_CFG

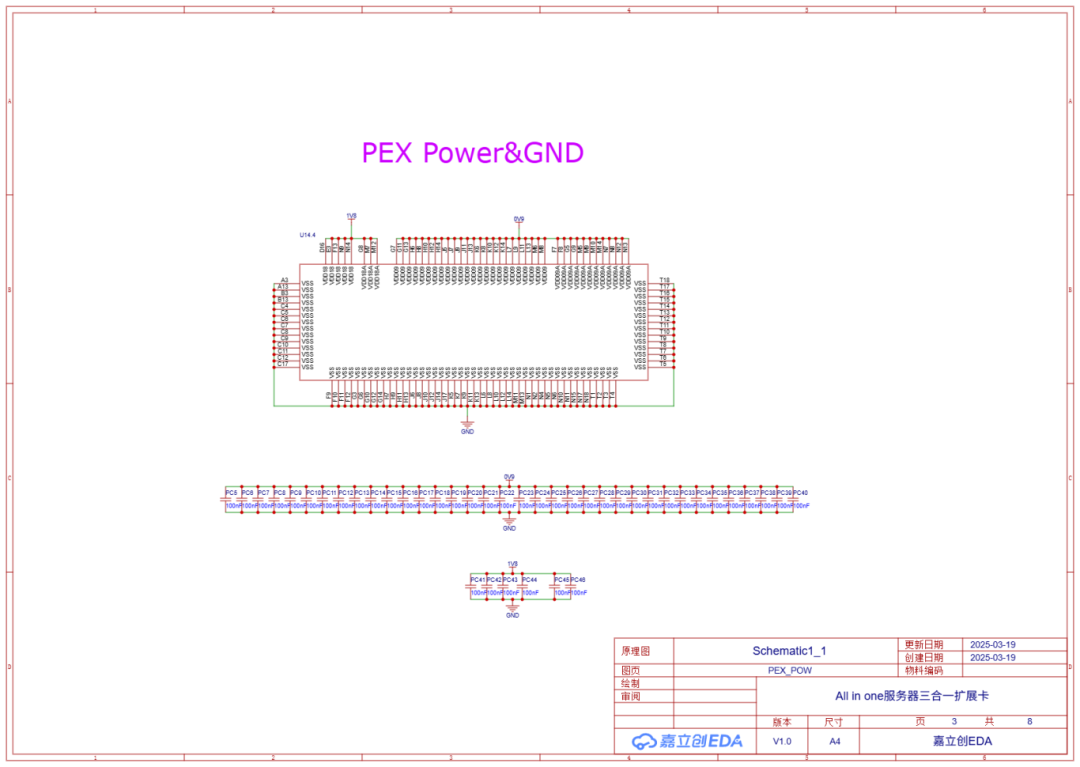

PEX_POW

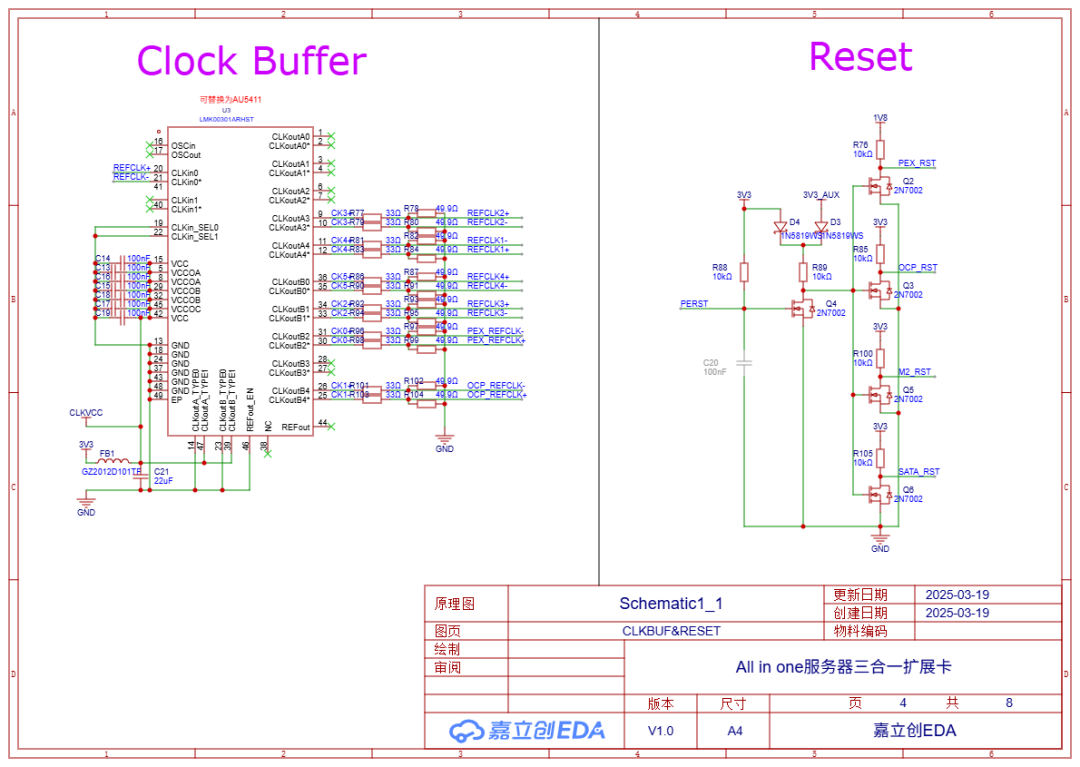

CLKBUF&RESET

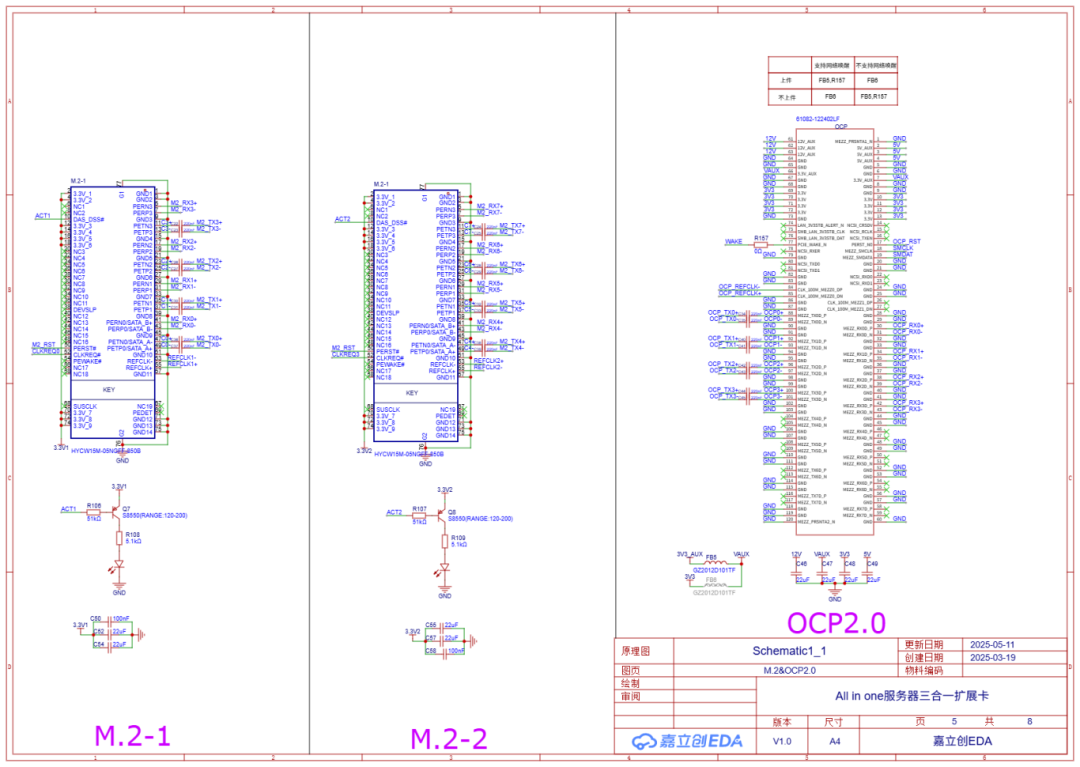

M.2&OCP2.0

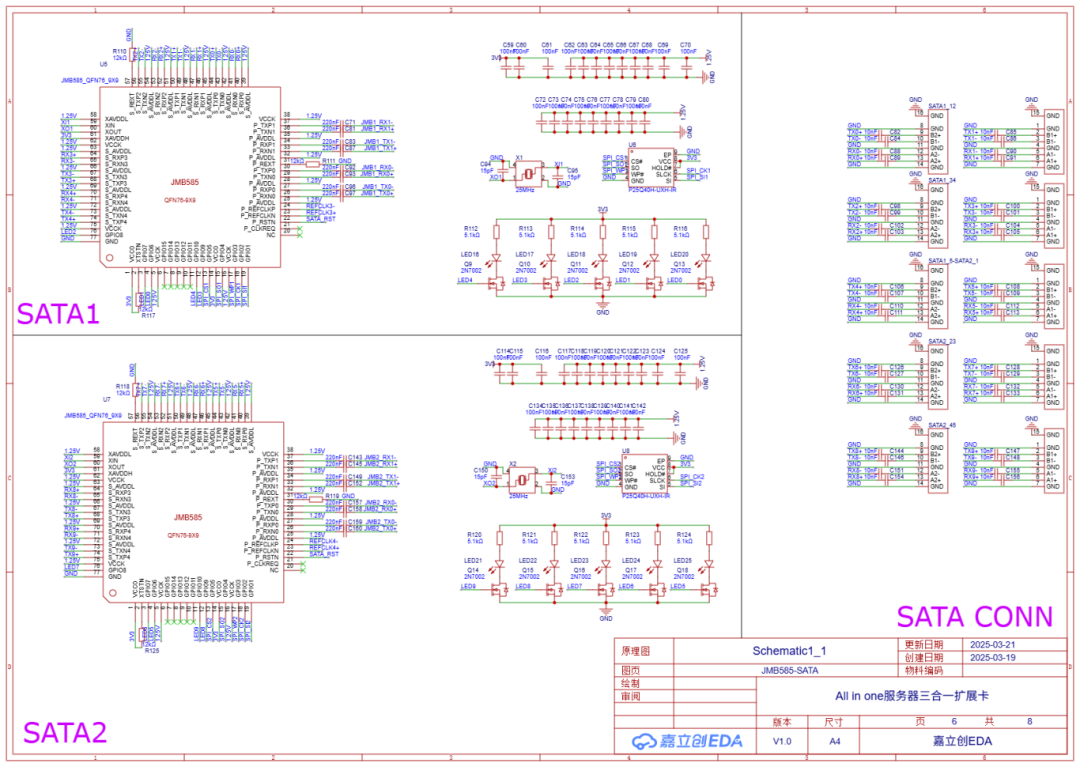

JMB585-SATA

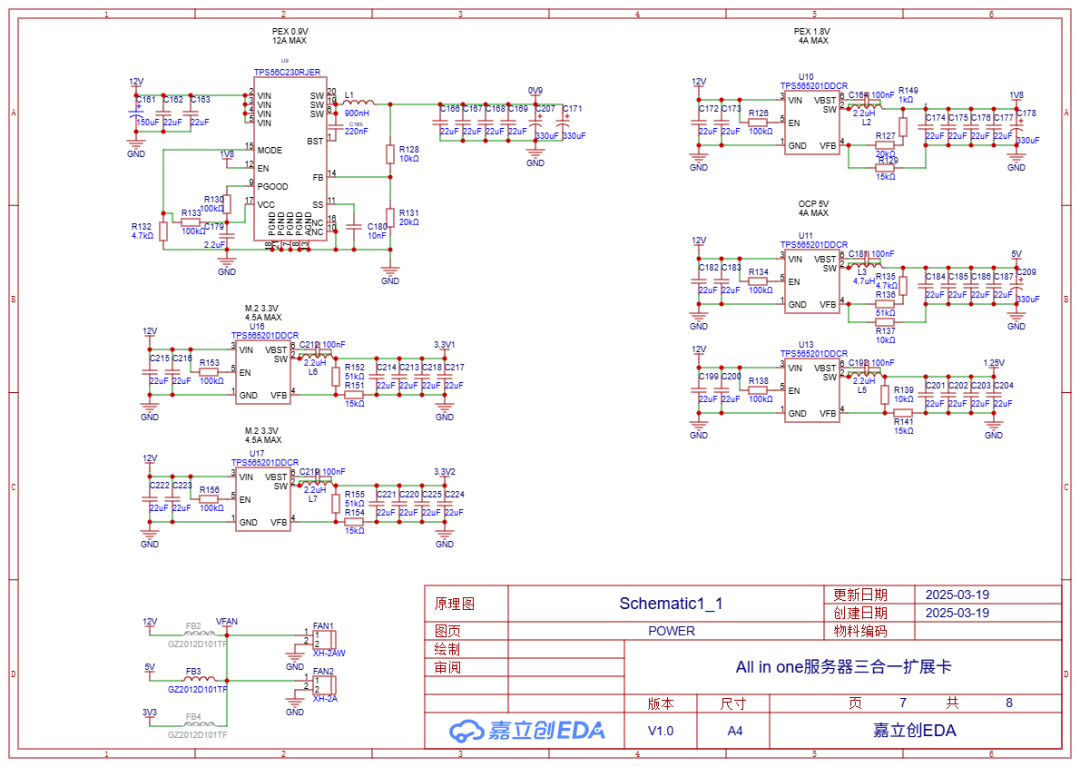

POWER
PCBMARK
PCB图

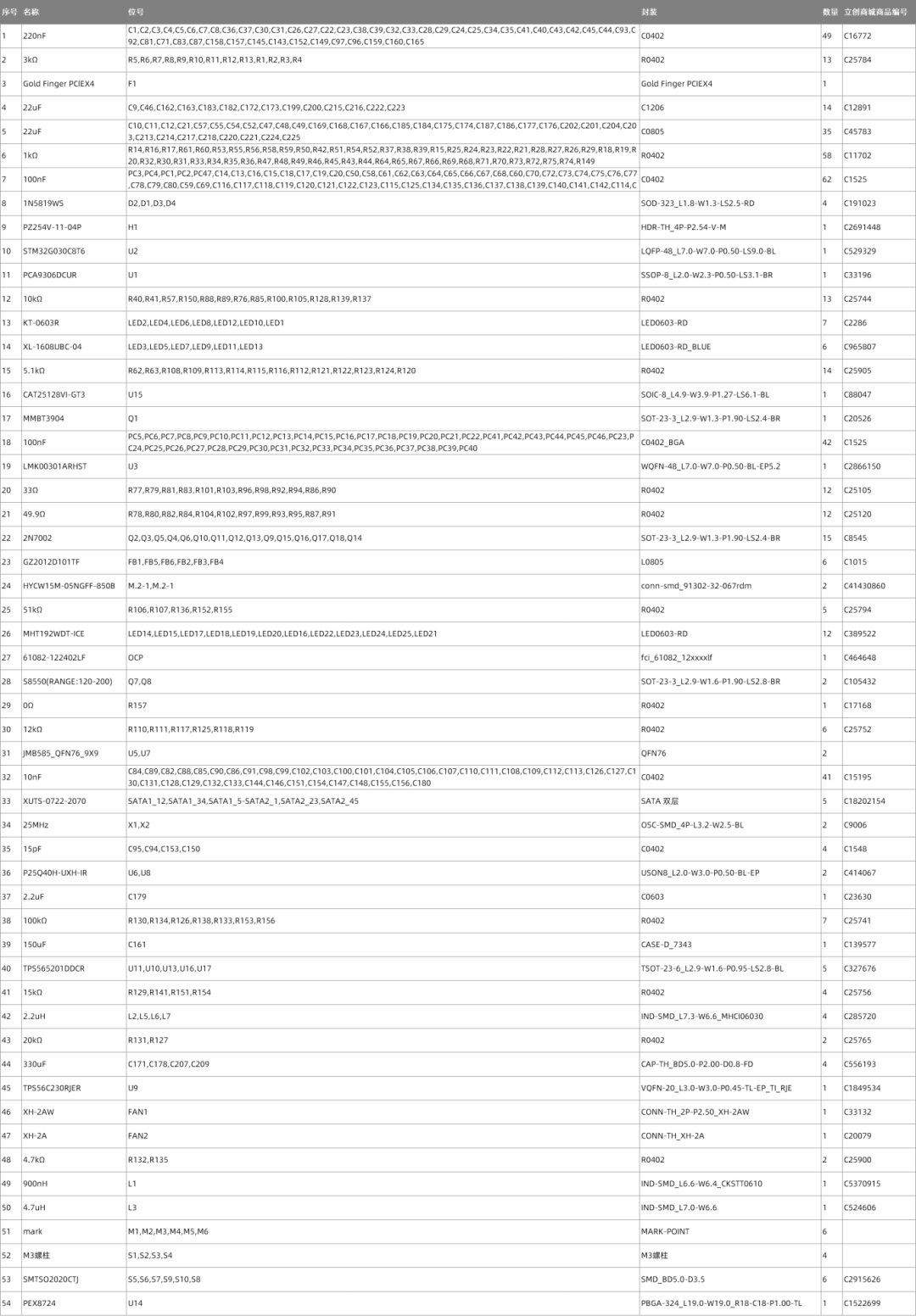

BOM
-
BOM除JMB585和4个固定OCP网卡的螺柱外均已经匹配立创商城料号，螺柱可参考附件辅料清单
-
散热风扇，挡板，螺柱及螺丝链接再附件辅料清单中
-
MCU用于解决搭配部分M.2 SSD时仅能运行在PCIe1.0 X4的兼容性问题，若不需要可不上件U2，若需要还要烧录附件的bin档，可通过任意SWD协议的烧录器接在H1上烧录
-

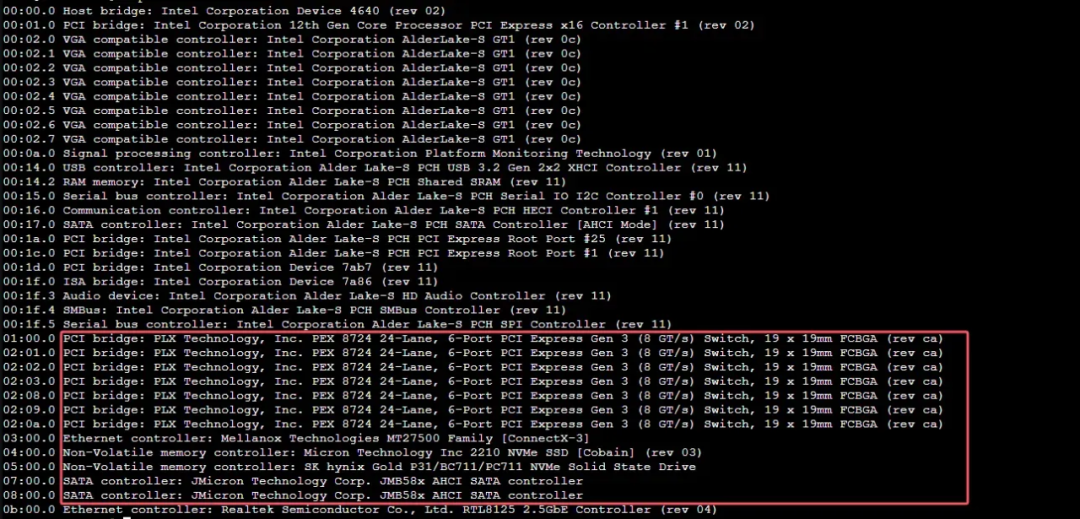

PVE系统下设备列表，可以识别到CX341网卡，两个M.2 SSD，两个JMB585 SATA控制器，可直通给虚拟机

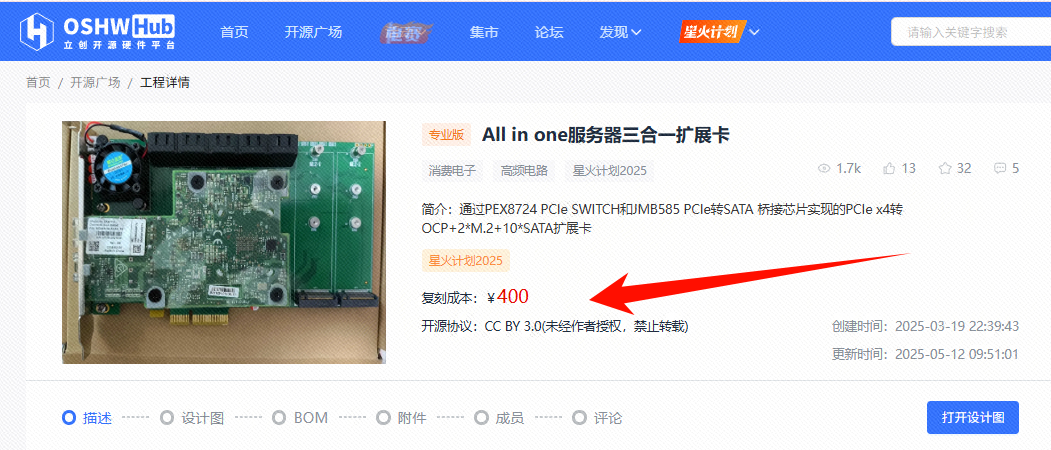

项目DIY成本(手焊)
400元
作者参加了星火计划活动，活动已提供耗材——2套SMT：1926.23元。
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
https://oshwhub.com/wesd/allinone-server-3-in--1-expansio
