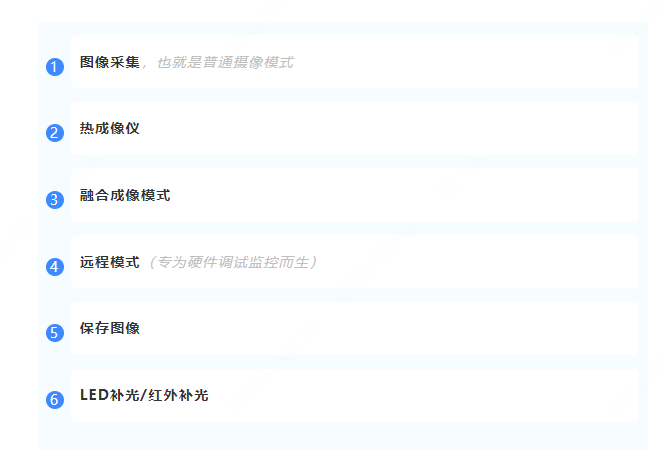

开源了一个“摄像机”！
可用于——维修/焊接/调试辅助……
也可用于学习嵌入式开发板拓展！

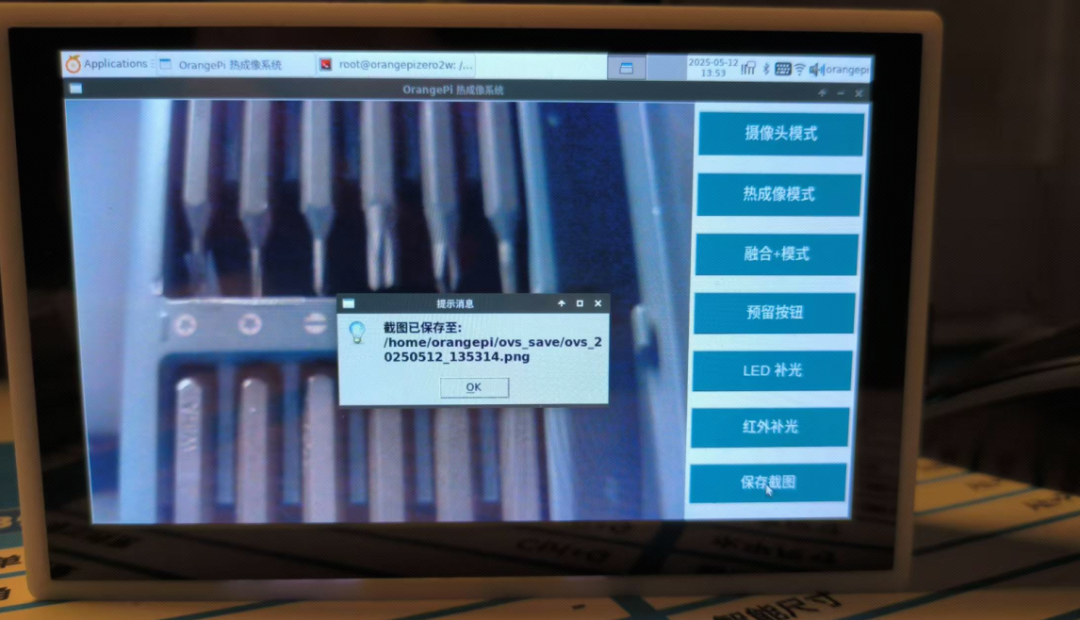

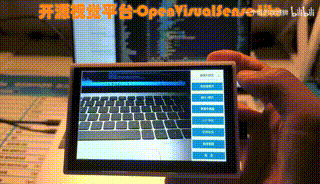

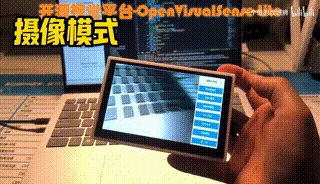

演示一下！▼

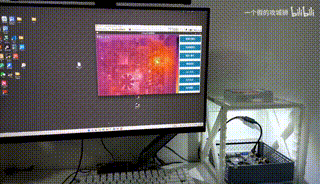

远程模式演示▼
还做了一个维修架，可以在维修模式下，通过PC端，远程查看监测画面
那么，它是怎么设计出来的呢？

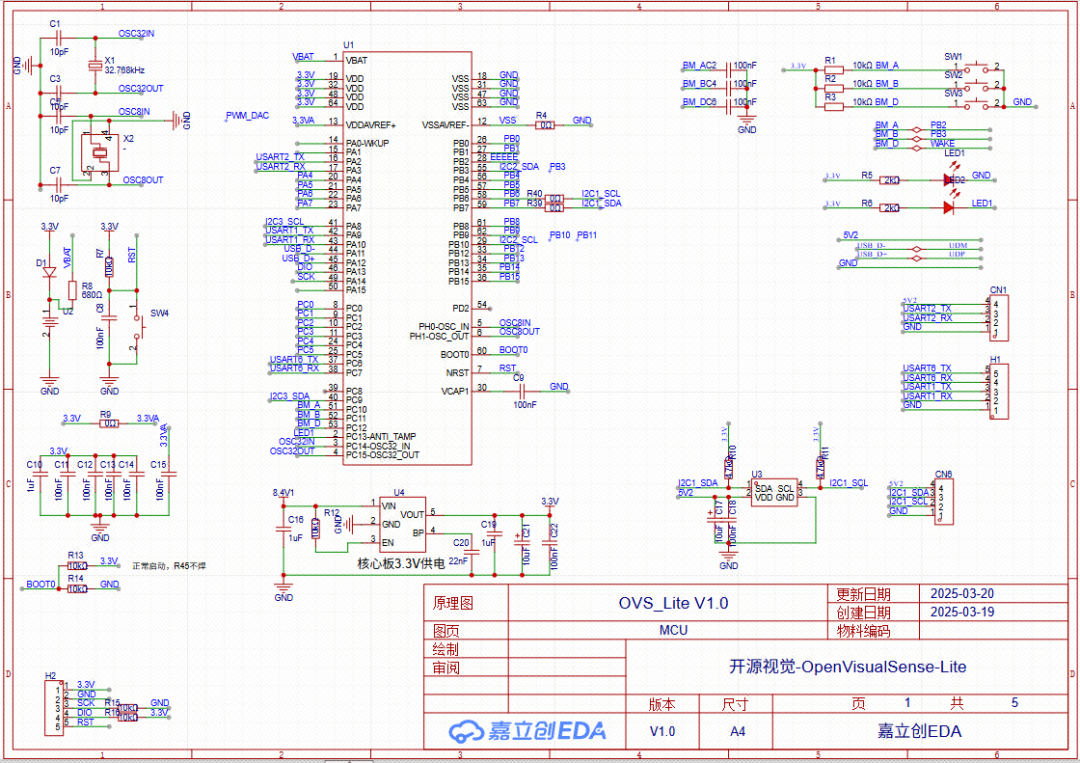

MCU_原理图

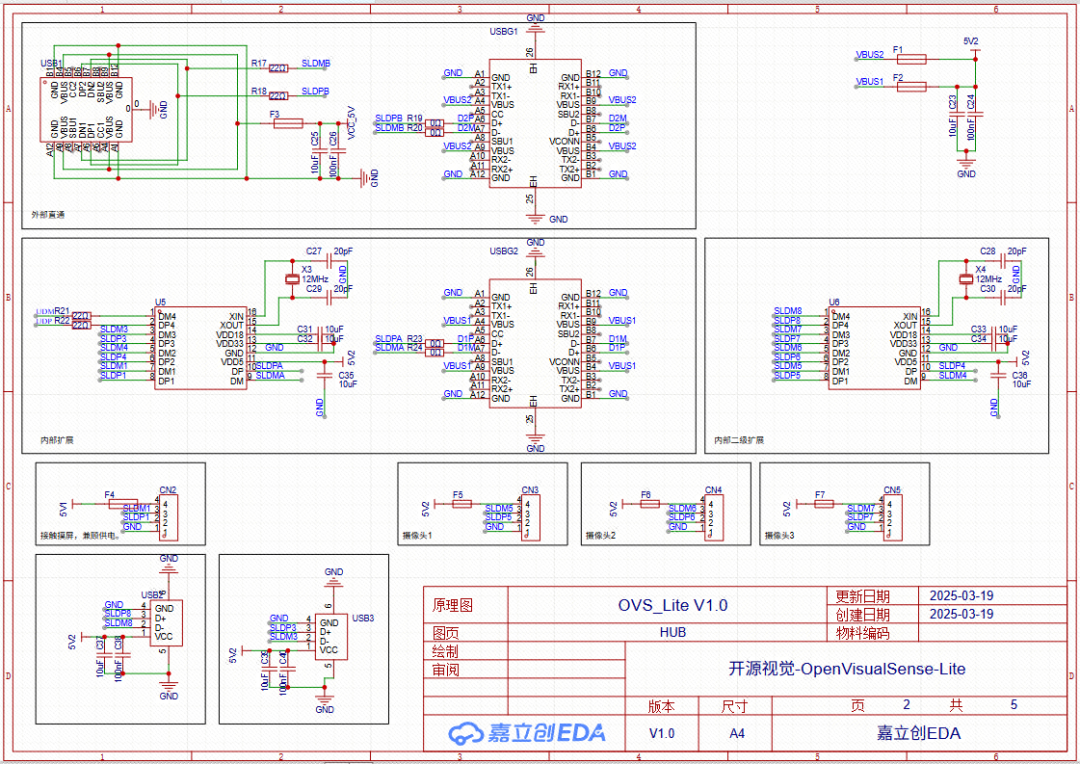

HUB_原理图

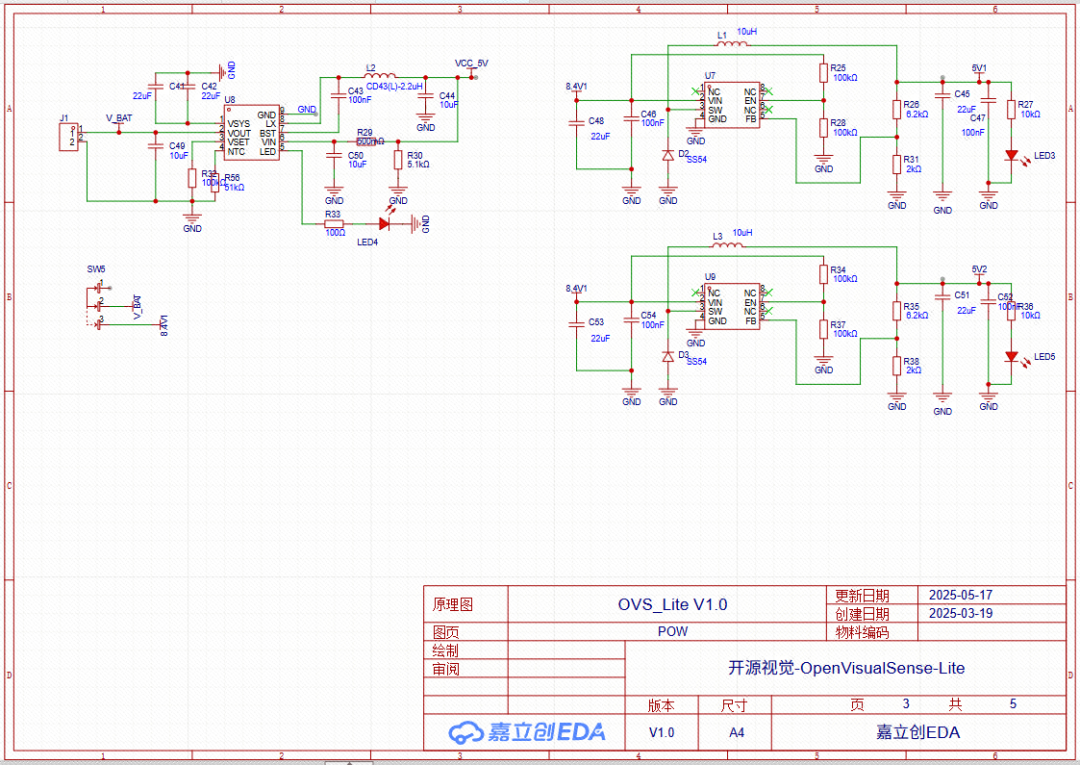

POW_原理图

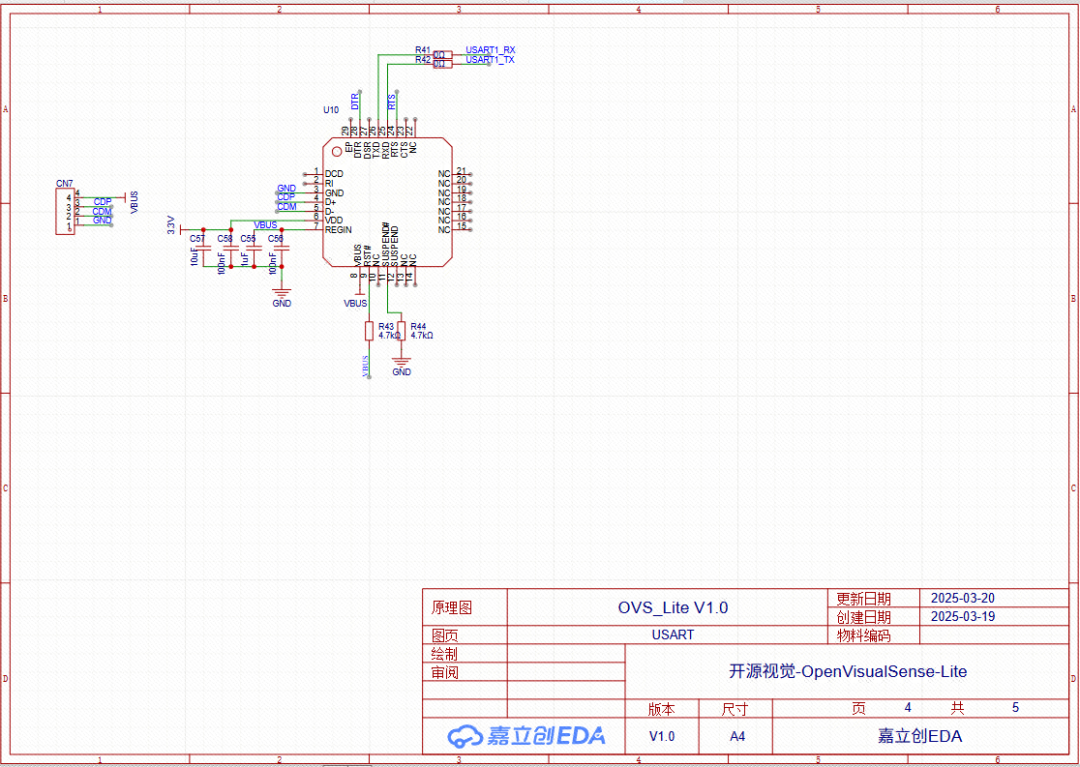

USART_原理图

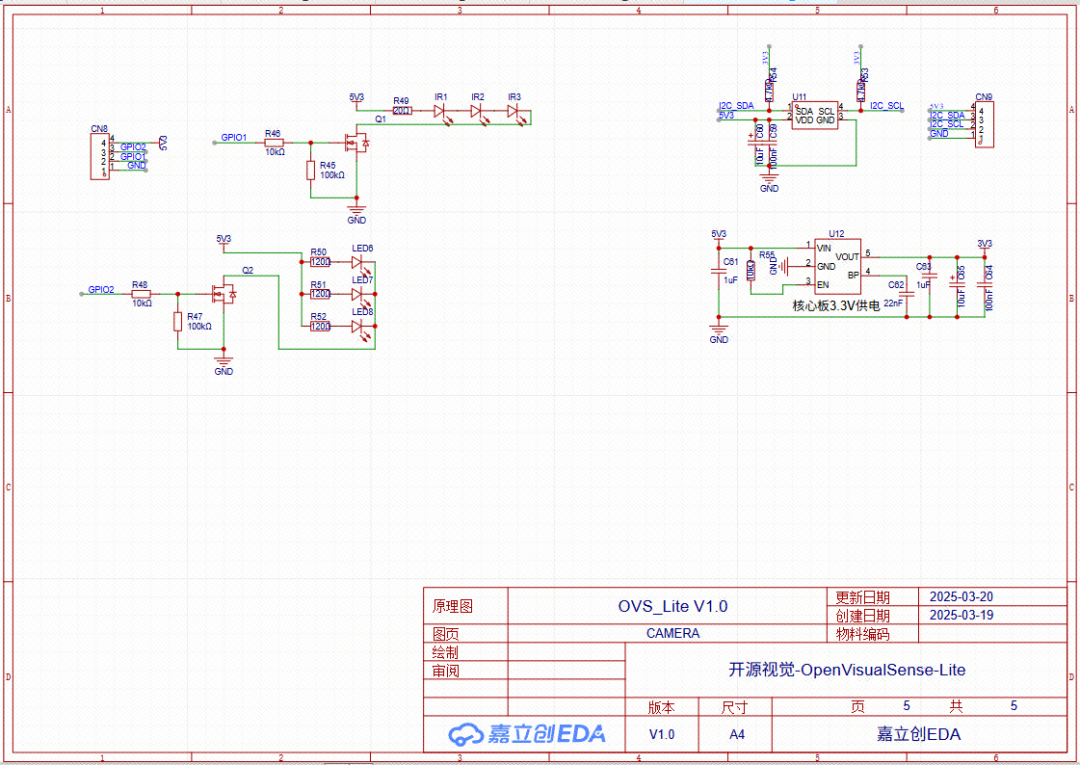

CAMERA_原理图

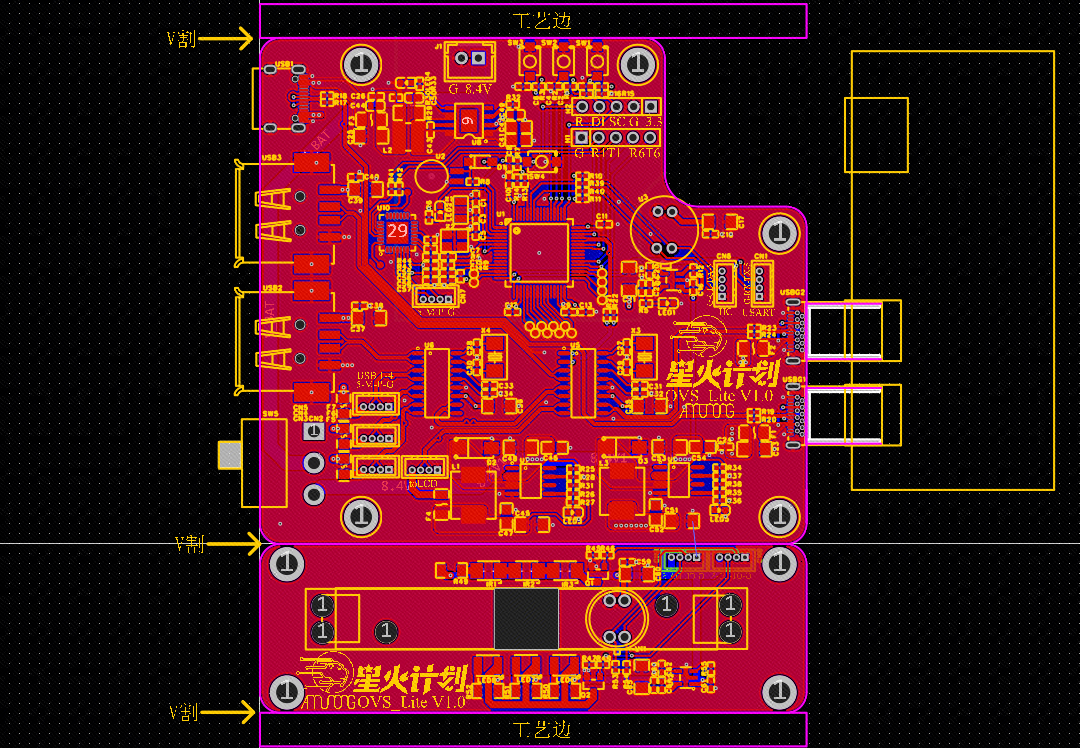

OVS_Lite V1.0_2_PCB图

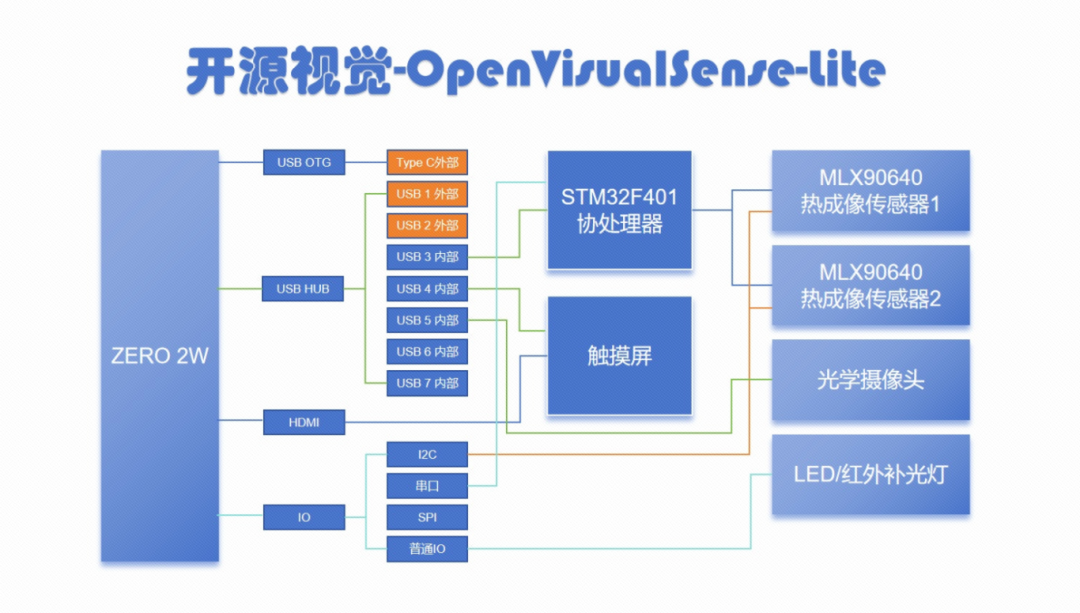

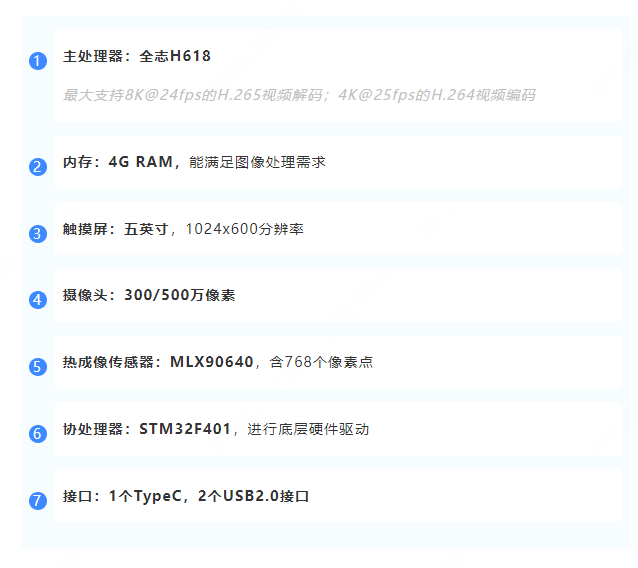

项目基于orangepi设计，以下是其基础参数：
软件环境配置：Ubuntu、Python3.12
摄像头图像采集：Python + OpenCV
本章节会着重说明一下——我是如何实现热成像功能的呢？
摄像头：通过USB接口连接到ZERO2W。
MLX90640：
-
通过 I²C 接口连接到ZERO2W；
-
通过协处理器处理数据后再将数据发送到ZERO2W。
步骤 1：数据对齐与插值
-
将 MLX90640 的 32x24 低分辨率温度矩阵插值到摄像头图像分辨率（如 640x480）
步骤 2：温度可视化与融合
-
将温度数据转换为颜色映射（伪彩色）
-
调整伪彩色图像尺寸与可见光图像一致
-
融合图像（透明度叠加）
-
融合比例
关键优化点：
-
时间同步：通过多线程/异步方式同时读取摄像头和传感器数据，避免时序偏差。
-
温度校准：对 MLX90640 进行环境温度补偿校准。
-
性能优化：使用 C/C++ 实现插值算法（如 OpenCL）提升实时性。
-
温度标注：在图像中标记最高/最低温度点。
-
视频流融合：修改代码为持续捕获模式，实现实时温度监控。

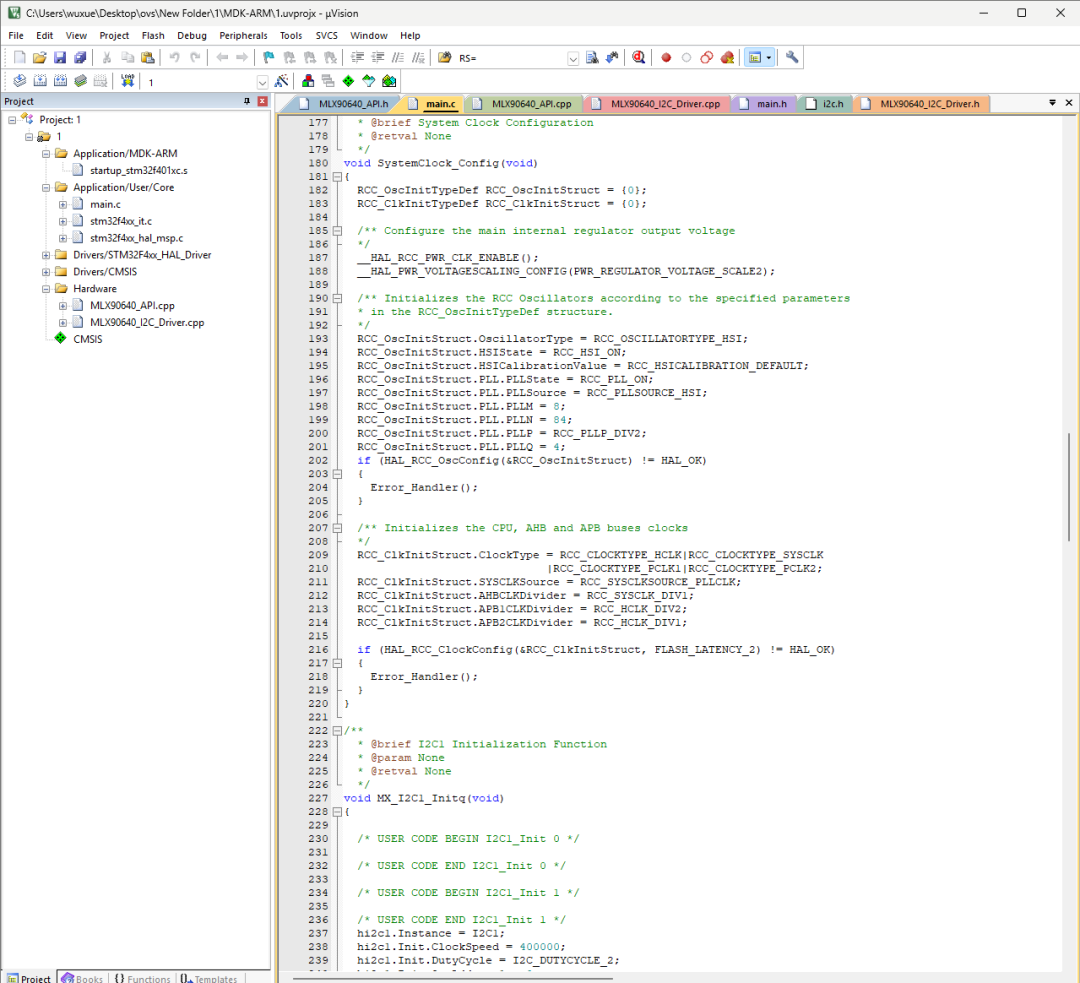

底板硬件驱动▼
部分代码展示

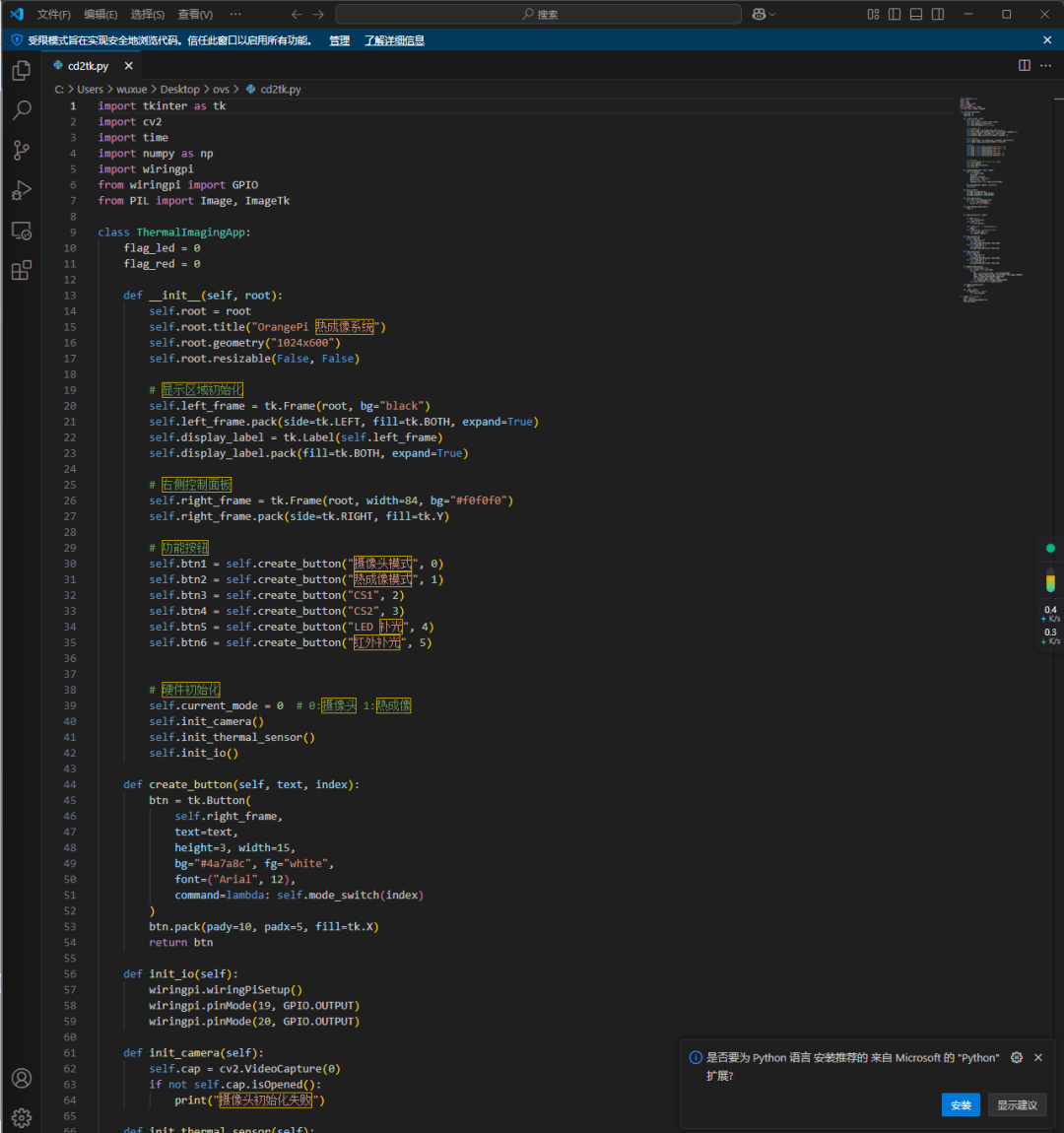

上位机▼
部分代码展示
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/qzc13457/ovs_lite
