随着机器人技术的飞速发展与仿生学理念的深度融合，高自由度仿生人形机器人已成为前沿科技的核心载体。其关节驱动系统作为运动执行与控制的关键，直接决定了整机的动态响应、运动精度、功耗密度及长期可靠性。
功率MOSFET作为电机驱动与电源管理的核心开关器件，其选型质量直接影响关节力矩输出、效率、热积累及系统集成度。本文针对仿生人形机器人31自由度关节的多类型、高动态及高可靠要求，以场景化、系统化为设计导向，提出一套完整、可落地的功率MOSFET选型与设计实施方案。
一、选型总体原则：动态响应与密度平衡设计
功率MOSFET的选型不应仅追求单一参数的优越性，而应在快速开关能力、导通损耗、封装尺寸及抗冲击可靠性之间取得平衡，使其与关节伺服系统的苛刻需求精准匹配。
1. 电压与电流动态裕量设计依据关节电机驱动电压（常见12V, 24V, 48V）及反电动势，选择耐压值留有 ≥50%~100% 裕量的MOSFET，以应对PWM尖峰、急停反冲及总线波动。同时，根据关节堵转或峰值扭矩电流，确保电流规格具有充足瞬态余量，通常建议连续工作电流不超过器件标称值的 50%~60%。
2. 低损耗与高开关频率优先损耗直接影响关节温升与续航。低导通电阻 (R_{ds(on)}) 对降低持续扭矩下的传导损耗至关重要；低栅极电荷 (Q_g) 及低寄生电容有助于实现更高PWM频率（如50-100kHz），提升电流环带宽，改善动态响应并降低可闻噪声。
3. 微型封装与热密度管理关节空间极度受限，需优先采用热性能优异的微型封装（如SOT23， SC75， DFN）。需通过PCB铜箔散热、导热过孔及结构散热进行协同热管理，防止局部过热。
4. 可靠性与抗冲击性机器人关节负载变化剧烈，常伴有振动与冲击。选型时应注重器件的坚固性、工作结温范围、抗静电能力（ESD）及在频繁启停、堵转下的参数稳定性。
二、分场景MOSFET选型策略

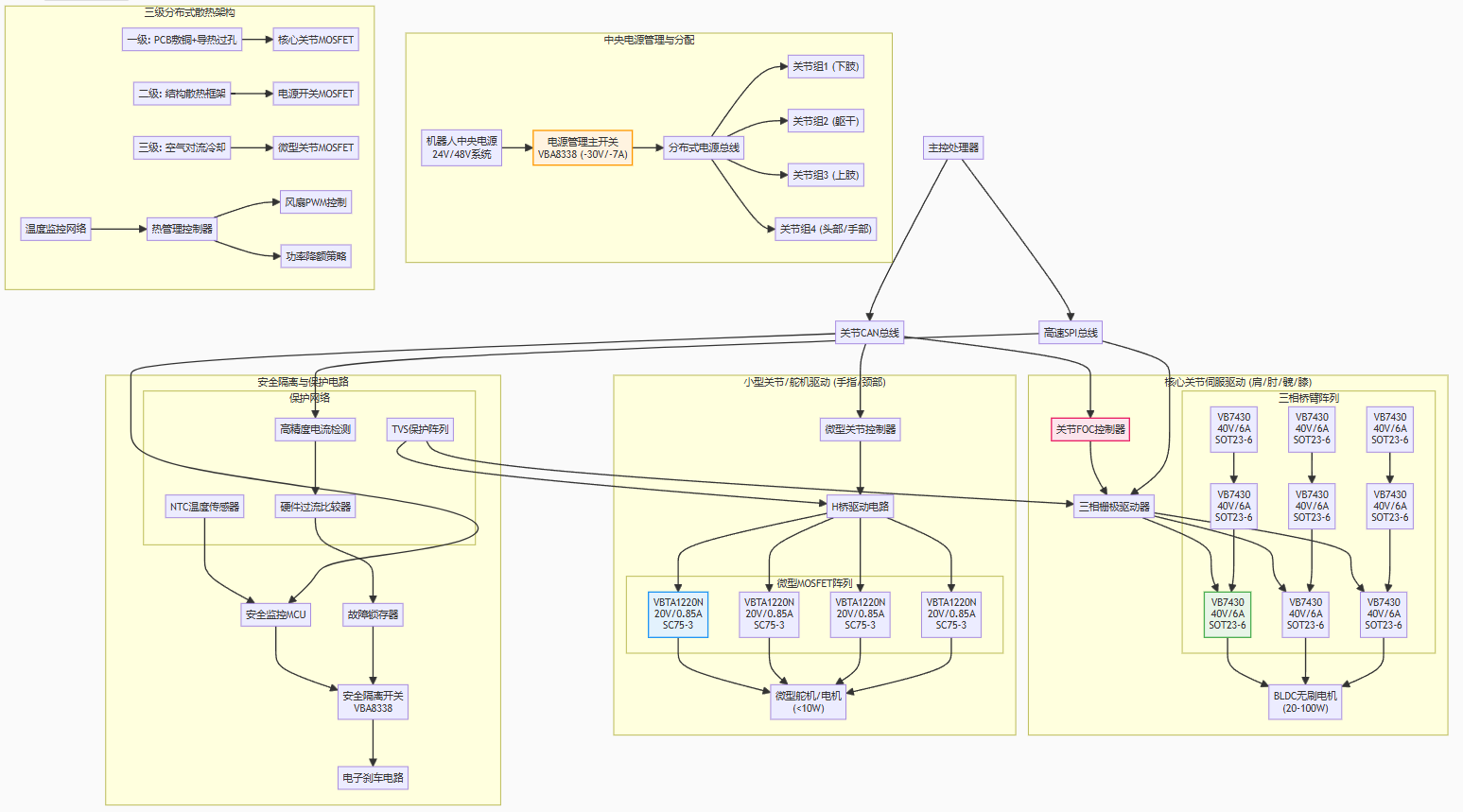

仿生人形机器人31自由度驱动主要可分为三类：核心关节伺服驱动、小型关节/舵机驱动、电源与安全隔离开关。各类负载特性不同，需针对性选型。

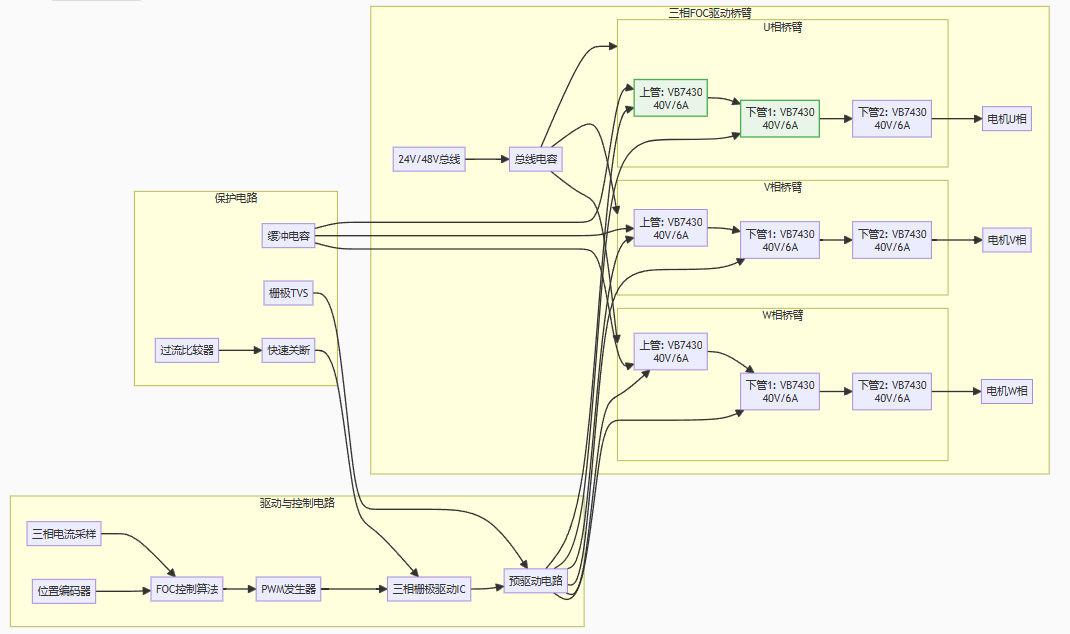

场景一：核心关节伺服驱动（肩、肘、髋、膝等大扭矩关节，功率20W-100W）
此类关节要求高扭矩密度、高动态响应及高可靠性，常采用三相BLDC或FOC控制。
推荐型号：VB7430 (Single-N, 40V, 6A, SOT23-6)
参数优势：
采用Trench工艺，R_{ds(on)}低至25mΩ (@10V)，传导损耗低。
40V耐压适合24V总线系统，留有充足裕量。
SOT23-6封装极小，热阻可控，支持多管并联以扩展电流能力。
场景价值：
低R_{ds(on)}与适中电流能力，适合作为中小功率关节三相桥的下管，实现高效率FOC驱动。
微型封装支持驱动板高度集成，贴近关节电机布置，减少寄生电感，提升控制带宽。
设计注意：
需搭配高速栅极驱动IC，优化开关轨迹。
多管并联时需注意均流与布局对称性，并利用大面积铜箔散热。

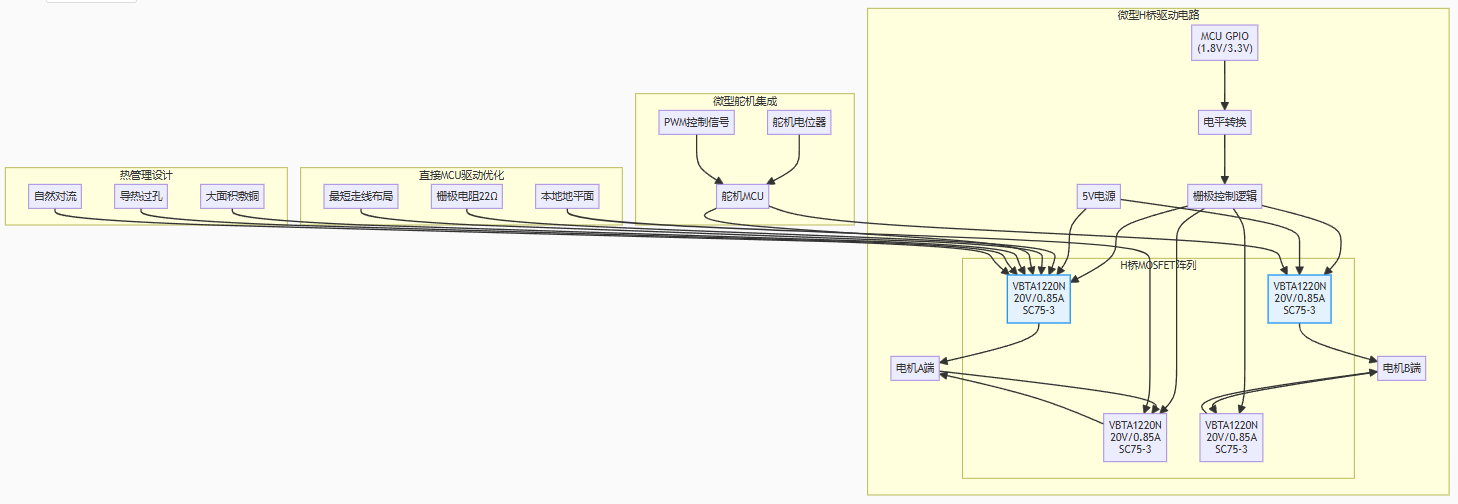

场景二：小型关节/舵机驱动（手部指关节、颈部等小扭矩关节，功率<10W）
此类关节空间极其有限，强调微型化、低功耗及直接MCU驱动能力。
推荐型号：VBTA1220N (Single-N, 20V, 0.85A, SC75-3)
参数优势：
超低栅极阈值电压(Vth 0.5-1.5V)，可直接由1.8V/3.3V MCU GPIO驱动，无需电平转换。
SC75-3是目前最微型封装之一，极大节省空间。
R_{ds(on)}在2.5V驱动下仅390mΩ，满足低电压逻辑电平驱动需求。
场景价值：
可直接用于微型舵机或小型直流电机的H桥下管开关控制，实现手指灵巧动作。
极低的驱动电压需求，简化电路，降低系统功耗与成本。
设计注意：
需严格限制峰值电流，避免超过器件绝对最大额定值。
布局时需利用所有可用铜箔为其散热。

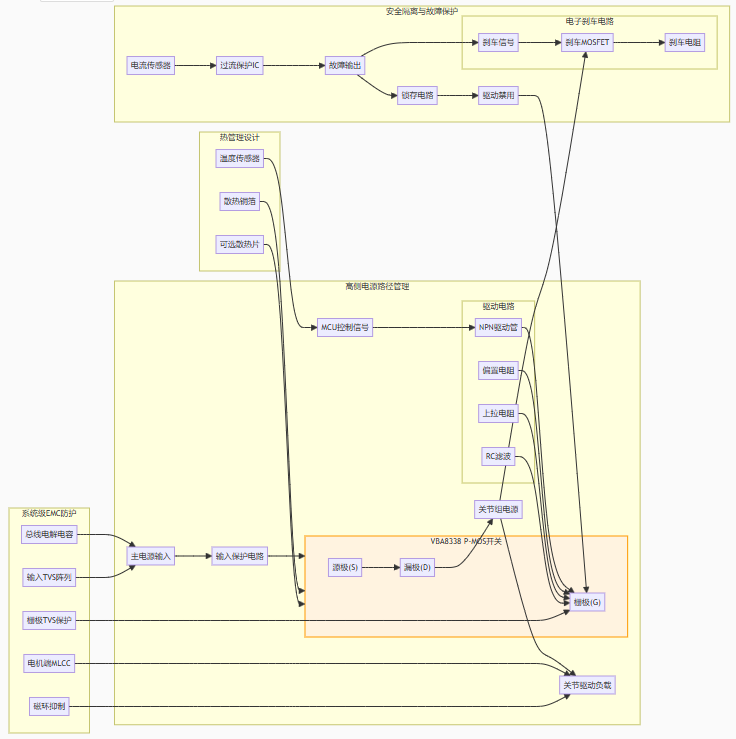

场景三：电源路径管理与安全隔离开关（系统上下电、关节组隔离、刹车电路）
需要高侧开关控制、低功耗待机及故障快速隔离，涉及PMOS应用。
推荐型号：VBA8338 (Single-P, -30V, -7A, MSOP8)
参数优势：
P沟道，R_{ds(on)}极低（18mΩ @10V），适合作为电源路径主开关，压降损耗小。
7A连续电流能力强，可管理多个关节模块的供电通断。
MSOP8封装在提供较好散热能力的同时保持较小占位。
场景价值：
可用于关节模块的智能上电管理，非活动关节组可断电以节能。
作为高侧开关，可在故障（如过流、卡死）时快速切断局部电源，实现安全隔离。
设计注意：
P-MOS需配合NPN或小N-MOS进行电平转换驱动。
电源路径需配置电流检测与TVS保护，确保安全关断。
三、系统设计关键实施要点
1. 驱动电路优化
核心关节MOSFET（如VB7430）：必须使用高速驱动IC（峰值驱动电流>2A），以应对高开关频率需求，减少开关损耗。重点优化栅极回路布局，减少寄生电感。
微型关节MOSFET（如VBTA1220N）：MCU直驱时，栅极串接小电阻（如22Ω），并尽可能缩短走线长度，防止振荡。
电源开关MOSFET（如VBA8338）：驱动电路需稳定可靠，添加栅极上拉电阻确保默认关断，并可加入RC滤波增强抗干扰。
2. 热管理设计
分布式散热策略：
核心关节驱动MOSFET依靠PCB内部铜层及导热过孔将热量传导至主板散热器或框架。
微型关节MOSFET依赖局部敷铜和空气对流，需保证机器人在运动时有气流经过。
电源开关MOSFET根据电流大小，可能需附加小型散热片。
动态热监控：在关键关节驱动部位集成温度传感器，实现过温降额或保护。
3. EMC与可靠性提升
高频噪声抑制：
在电机驱动桥臂的MOSFET漏-源极并联小容量MLCC（如10nF），吸收高频噪声。
电机线缆上套用磁环，抑制共模辐射。
系统级防护：
所有MOSFET栅极配置TVS管，防护ESD及电压耦合干扰。
总线输入端设置大容量电解电容与TVS管，吸收再生能量与浪涌。
实施硬件过流比较器，实现微秒级故障关断，保护MOSFET与电机。
四、方案价值与扩展建议
核心价值
1. 高动态响应实现：通过低Qg、微型封装MOSFET与高速驱动结合，提升PWM频率与电流环响应速度，使关节运动更迅捷、平滑。
2. 高功率密度集成：微型封装器件支持驱动板极度小型化，可嵌入关节内部，实现机电一体化设计。
3. 高可靠安全运行：分级电源管理与快速硬件保护机制，确保关节在复杂动态负载下的可靠性与系统安全。
优化与调整建议
功率扩展：对于更大扭矩的关节（>100W），可选用DFN或PowerFLAT封装的更高电流MOSFET（如40V/20A级别），或采用多颗VB7430并联。
集成化升级：对于高度集成的关节模块，可考虑采用集成驱动与保护功能的半桥或全桥驱动IC。
耐压升级：在采用48V总线或存在更高电压反冲的系统中，可选用VB1630（60V, 4.5A）等更高耐压器件。
双路应用：对于需要紧凑型H桥的场合，可评估采用VB5610N（Dual-N+P）这类互补对管，进一步节省空间。
功率MOSFET的选型是仿生人形机器人关节驱动系统设计的核心环节。本文提出的场景化选型与系统化设计方法，旨在实现动态性能、功率密度、效率与可靠性的最佳平衡。随着机器人向更高效、更灵巧方向发展，未来可进一步探索SiC或GaN等宽禁带器件在超高开关频率与效率场景的应用，为下一代仿生机器人的极致性能突破提供硬件支撑。在机器人技术蓬勃发展的今天，精密的硬件设计是赋予机器生命般运动能力的物理基石。
