本文作者:立创EDA开源平台 OSHWHub 用户@Kirito,点击查看原文章
1、功能简介
RTL8367RB是一款LQFP128封装,高性能5 + 2端口千兆以太网交换机。集成低功耗Giga-PHY,每个端口都支持全双工10 / 100 / 1000M。外围电路简单,只需要3.3V和1.0V电源供电,一个25MHz无源晶振即可。对于特定应用,RTL8367RB支持两个额外的接口,可以将其配置为RGMII / MII接口,本工程为普通交换机,无网管功能。
芯片结构图:
1、本工程使用4层板,电源层与信号层分开并铺地,保证千兆信号的稳定性。
2、板载两个电源指示灯可判断系统是否正常工作。网口使用HanRun的HR911130A千兆网口,自带隔离变压器,注意有10个引脚而不是百兆的8引脚。
3、由于RTL8367RB每个端口有3个LED指示灯接口,分别为1000M、100M和active,故用网口的黄灯表示百兆连接,绿灯表示千兆连接,外加LED表示端口active。
4、使用通用的TYPE-C供电,推荐5V2A电源,为保证稳定工作,使用时请加一个散热片用于散热,满负荷工作时发热挺大的,预留5V风扇接口,有条件的可加树莓派用的那种风扇加强散热。
5、外壳的亚克力制作文件已经放在附件了,可以自行下载找TB切割,注意亚克力厚度为2mm。文件使用AutoCAD2018绘制,如果打不开可能是版本兼容问题。
2、3D预览&实物演示
外壳模型

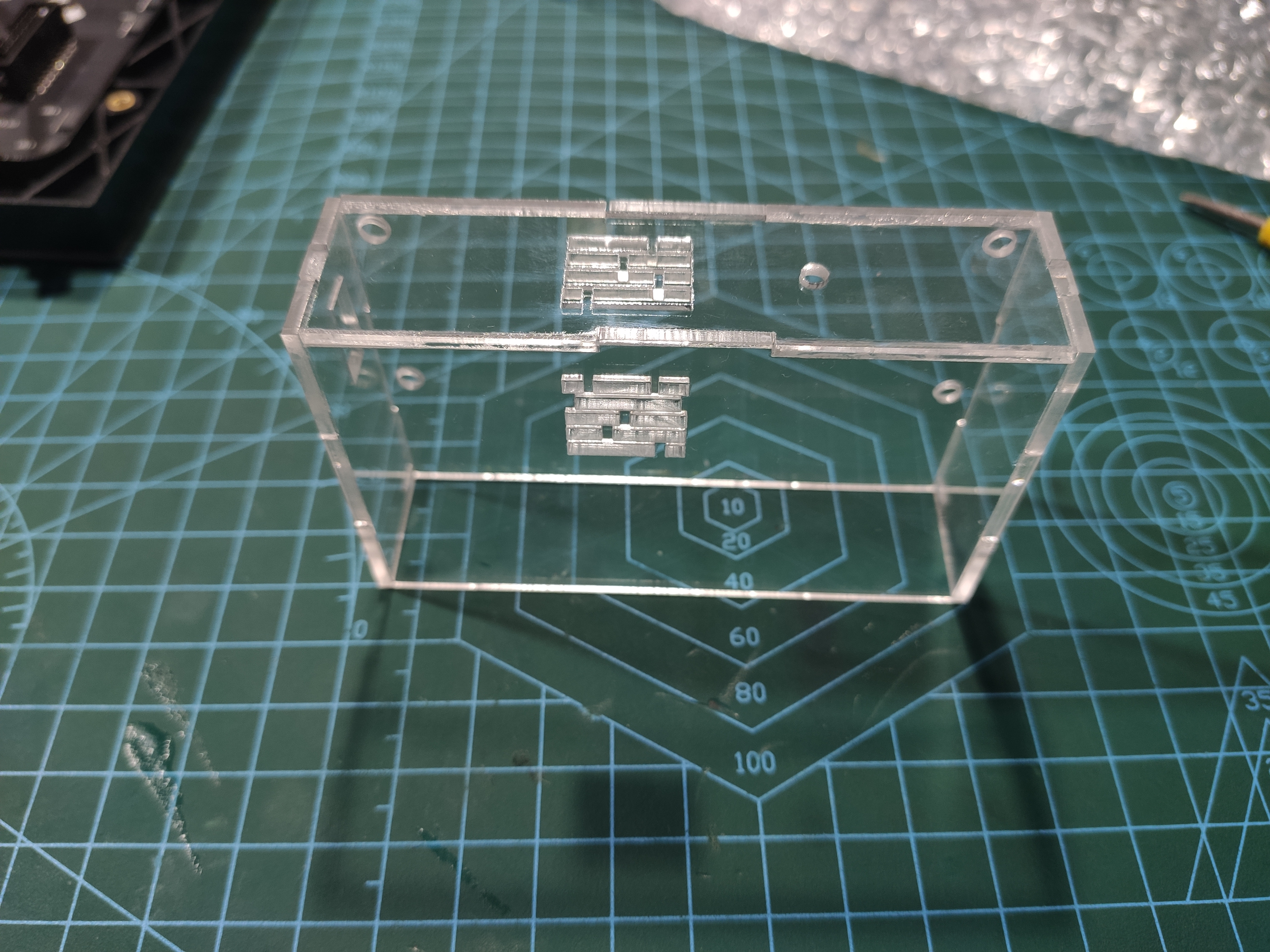

外壳成品:

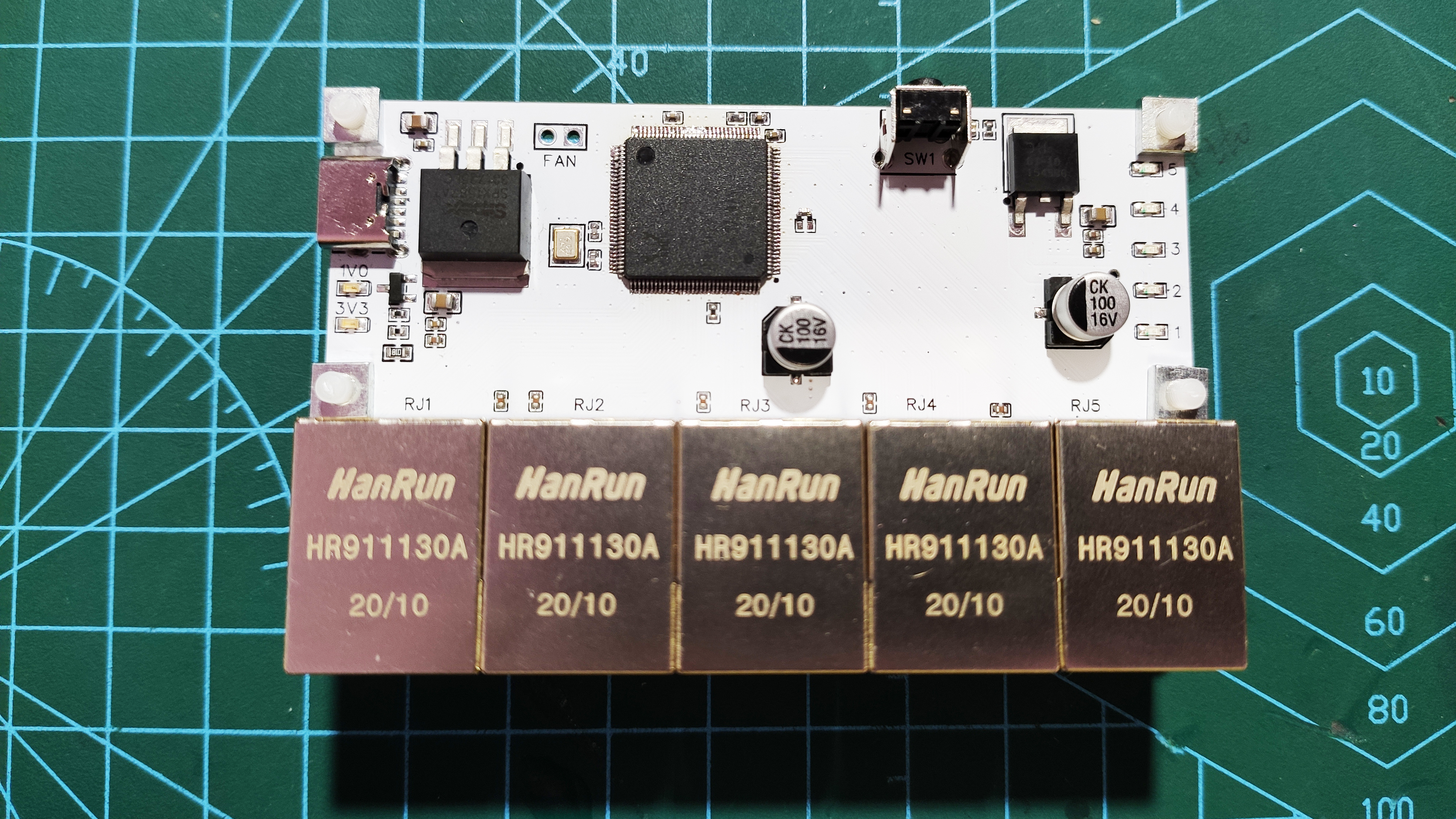

焊接实物:

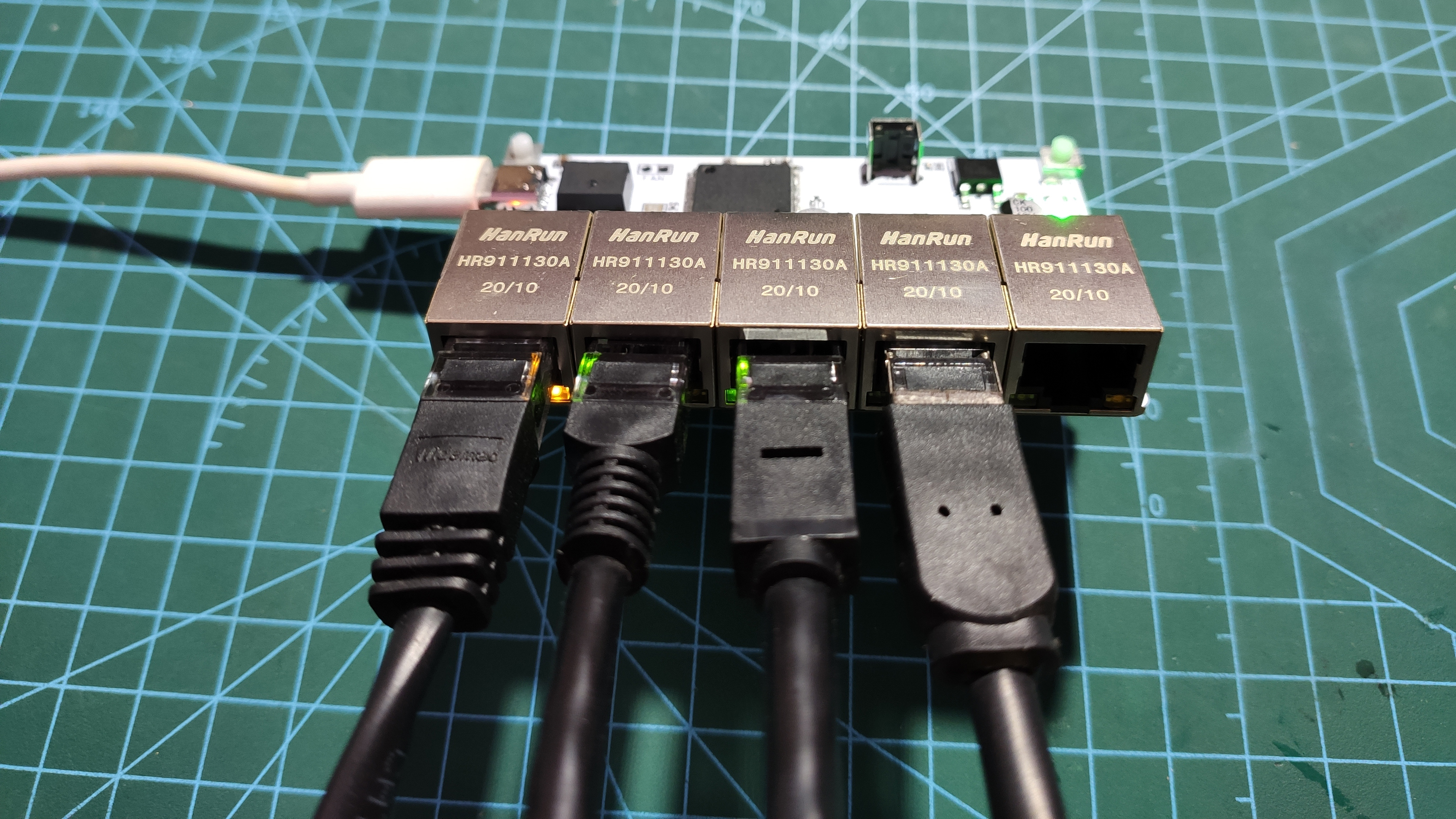

裸奔使用:
上壳:
速度测试,千兆局域网满速!
3、文档
PCB_2020-07-21_22-33-21(点击进入立创EDA编辑器打开)
4、BOM 相关器件(点击商品编号可查看产品详细信息)
商品编号 | 型号 | 品牌 | 规格/描述 |
NA | RTL8367RB-VB-CG |
REALTEK(瑞昱) |
LQFP-128 / 以太网芯片 |
C54408 | HR911130A | HANRUN(汉仁) |
以太网连接器 - RJ45 |
C460388 | AP7361-10D-13 |
DIODES(美台)
|
TO-252 / LDO |
C164047 |
TAXM25M4RFBCCT2T |
TAE(雅晶鑫) |
SMD-3225 / 无源晶振 |
SPX1587AT-L-3-3/TR
|
EXAR(艾科嘉)
|
TO-263-3 / LDO |
您也可以点击下载BOM或点击直接在立创商城下单
