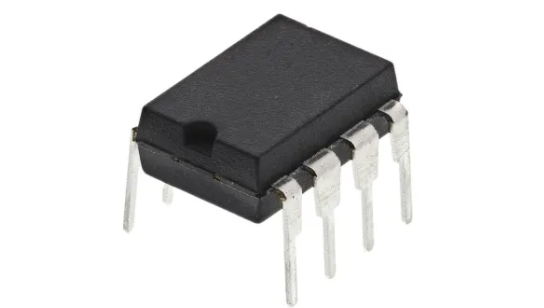

TL3845P
- 厂商名称TI德州仪器
- 元件分类开关电源芯片
- 中文描述电流模式控制器，通孔，最高工作温度+70°C，8引脚，PDIP封装，电流控制
- 英文描述Current Mode PWM Controller 0V to 30V 200mA 500kHz 8-Pin PDIP Tube
- 数据手册TL3845P数据手册Datasheet PDF
- 在线购买
TL3845P概述
TL3845P具有8.4V/7.6V UVLO和50%占空比、温度范围为0°C至70°C的经济型单端500KHz电流模式PWM控制器。该器件控制集成电路以最少的外部组件数量提供实现离线或DC-DC固定频率电流模式控制方案所需的功能。在内部实现的一些电路是欠压锁定（UVLO），其启动电流小于1 mA，并且为误差放大器输入的精度进行了精调。其他内部电路包括确保锁存操作的逻辑，脉宽调制（PWM）比较器（还提供限流控制）和设计用于输出或吸收高峰值电流的图腾柱输出级。处于截止状态时，适用于驱动N沟道MOSFET的输出级为低电平。
特性
针对离线和DC-DC转换器进行了优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
迟滞欠压锁定
双脉冲抑制
大电流图腾柱输出
内部修整的带隙基准
500 kHz工作
低输出电阻误差放大器
设计为可与UC2842和
UC3842系列互换
特性
针对离线和DC-DC转换器进行了优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
迟滞欠压锁定
双脉冲抑制
大电流图腾柱输出
内部修整的带隙基准
500 kHz工作
低输出电阻误差放大器
设计为可与UC2842和
UC3842系列互换
TL3845P中文参数
| PWM输出数目 | 1 | 引脚数目 | 8 |
| 控制方法 | 电流 | 输出电流 | 200 mA |
| 拓扑 | 升压、反激式、正向 | 输出电压 | 30 V |
| 上升时间 | 50ns | 尺寸 | 9.81 x 6.35 x 4.57mm |
| 下降时间 | 50ns | 宽度 | 6.35mm |
| 最大负载循环 | 0.48 | 高度 | 4.57mm |
| 最高开关频率 | 500 kHz | 长度 | 9.81mm |
| 安装类型 | 通孔 | 最高工作温度 | +70 °C |
| 封装类型 | PDIP | 最低工作温度 | 0 °C |

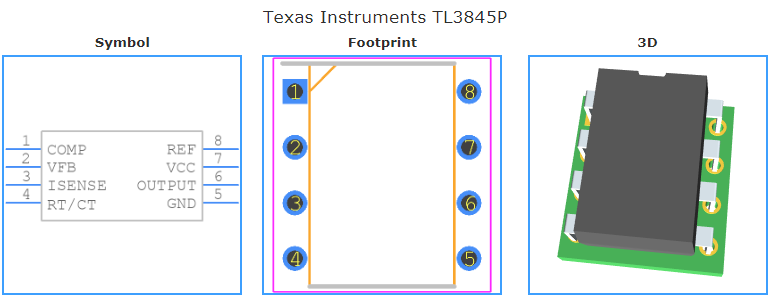

TL3845P引脚图
