SN75176BDRG4
- 厂商名称TI德州仪器
- 元件分类RS422/RS485芯片
- 中文描述RS-422/RS-485接口IC Differential Bus Transceiver
- 英文描述RS422/RS485 Differential Bus Transceiver,1 Driver&Receiver,4.75V to 5.25V Supply,SOIC-8
- 数据手册SN75176BDRG4数据手册Datasheet PDF
- 在线购买
SN75176BDRG4概述
SN65176B和SN75176B差分总线收发器旨在实现多点总线传输线路上的双向数据通信。这些器件专为平衡传输线路而设计，符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.11和X.27。
SN65176B和SN75176B器件整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出(I/O)总线端口，这些端口用于在禁用驱动器或VCC=0时为总线提供最小负载。这些端口具有较宽的正负共模电压范围，使得该器件适用于合用线应用。
驱动器旨在实现高达60mA的灌电流或拉电流。驱动器具有正负电流限制和热关断功能，避免出现线路故障状况。根据设计在大约150°C的结温下发生热关断。接收器具有12kΩ的最小输入阻抗、±200mV的输入灵敏度和50mV的典型输入迟滞。
SN65176B和SN75176B器件整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出(I/O)总线端口，这些端口用于在禁用驱动器或VCC=0时为总线提供最小负载。这些端口具有较宽的正负共模电压范围，使得该器件适用于合用线应用。
驱动器旨在实现高达60mA的灌电流或拉电流。驱动器具有正负电流限制和热关断功能，避免出现线路故障状况。根据设计在大约150°C的结温下发生热关断。接收器具有12kΩ的最小输入阻抗、±200mV的输入灵敏度和50mV的典型输入迟滞。
SN75176BDRG4中文参数
| 制造商: | Texas Instruments | 数据速率: | 10 Mb/s |
| 产品种类: | RS-422/RS-485 接口 IC | 电源电压-最大: | 5.25 V |
| 系列: | SN75176B | 电源电压-最小: | 4.75 V |
| 安装风格: | SMD/SMT | 最小工作温度: | 0 ℃ |
| 封装 / 箱体: | SOIC-8 | 最大工作温度: | + 70 ℃ |
| 功能: | Transceiver | 双工: | Half Duplex |
| 激励器数量: | 1 Driver | 工作电源电流: | 70 mA |
| 接收机数量: | 1 Receiver | 工作电源电压: | 5 V |

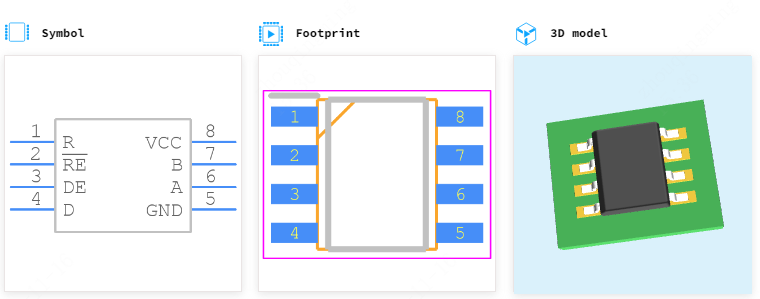

SN75176BDRG4引脚图
