MAX232D
- 厂商名称TI德州仪器
- 元件分类RS232芯片
- 中文描述具有+/-9V输出和+/-2kV ESD保护的5V双通道120kbps RS-232线路驱动器/接收器
- 英文描述MAX232D,Line Transceiver,EIA/TIA-232-F,RS-232,V.28 2-TX 2-RX 2-TRX,5V,16-Pin SOIC
- 数据手册MAX232D数据手册Datasheet PDF
- 在线购买
MAX232D概述
MAX232器件是一款双驱动器/接收器，包括一个电容式电压发生器，可从单个5 V电源提供TIA/EIA-232-F电压电平。每个接收器将TIA/EIA-232-F输入转换为5 V TTL/CMOS电平。这些接收器的典型阈值为1.3 V，典型滞后为0.5 V，可接受±30 V输入。每个驱动器都能将TTL/CMOS输入电平转换为TIA/EIA-232-F电平。
MAX232D中文参数
| 制造商: | Texas Instruments | 双工: | Full Duplex |
| 产品种类: | RS-232接口集成电路 | 电源电压-最大: | 5.5 V |
| 安装风格: | SMD/SMT | 电源电压-最小: | 4.5 V |
| 封装 / 箱体: | SOIC-Narrow-16 | 工作电源电流: | 10 mA |
| 系列: | MAX232 | 最小工作温度: | - 40 ℃ |
| 功能: | Transceiver | 最大工作温度: | + 85 ℃ |
| 数据速率: | 120 kb/s | ESD 保护: | ESD Protection |
| 激励器数量: | 2 Driver | 工作电源电压: | 5 V |
| 接收机数量: | 2 Receiver |

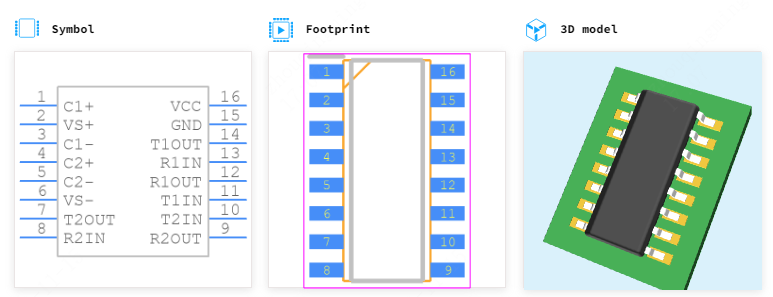

MAX232D引脚图
