NCS20072DR2G
- 厂商名称ON安森美
- 元件分类运算放大器
- 中文描述运算放大器,3 MHz,2个放大器,2.4 V/?s,2.7V至36V,SOIC,8引脚
- 英文描述Operational Amplifiers-Op Amps
- 数据手册NCS20072DR2G数据手册Datasheet PDF
- 在线购买
NCS20072DR2G概述
NCS20072DR2G是一款双运算放大器，采用8引脚SOIC封装，具有轨至轨输出。轨至轨的操作使用户能够最佳地利用整个电源电压范围，同时利用3MHz带宽。该器件可在-40°C至125°C的温度范围内以低至2.7V的电源电压工作。在2.7V电源下，高带宽提供了2.8?V/s的压摆率，而每通道只消耗405?A的静态电流。宽电源范围使NCS20072DR2G可以在高达36V的电源电压下运行，使其成为广泛应用的理想选择。由于这是一个CMOS器件，高输入阻抗和低偏置电流使其成为与各种信号传感器接口的理想选择。
低电流消耗，在宽温度范围内发挥作用
工作电压范围为2.7V至36V（单电源）和±1.35V至±18V（分电源）
在VS=2.7V时，输入偏置电流低至5pA，在VS=2.7V时，输入偏移电流为2pA
在VS=2.7V时，输入偏移电压为1.3mV
在VS=2.7V时，共模抑制比（CMRR）为110dB（VCM=VSS+0.2 V至VDD-1.35V），
在VS=2.7V时，开环电压增益为118dB
在VS=2.7V时，输出电流能力为70mA（运算放大器的灌电）和50mA（源电流）
在VS=2.7V时，相位差为50°（CL=25pF），增益差为14dB（CL=25pF）
在VS=2.7V时，稳定时间为0.6?s（稳定时间为0.1%）
在VS=2.7V时，电源抑制比（PSRR）为135dB（无负载）
应用
信号处理,传感与仪器,消费电子产品,便携式器材
低电流消耗，在宽温度范围内发挥作用
工作电压范围为2.7V至36V（单电源）和±1.35V至±18V（分电源）
在VS=2.7V时，输入偏置电流低至5pA，在VS=2.7V时，输入偏移电流为2pA
在VS=2.7V时，输入偏移电压为1.3mV
在VS=2.7V时，共模抑制比（CMRR）为110dB（VCM=VSS+0.2 V至VDD-1.35V），
在VS=2.7V时，开环电压增益为118dB
在VS=2.7V时，输出电流能力为70mA（运算放大器的灌电）和50mA（源电流）
在VS=2.7V时，相位差为50°（CL=25pF），增益差为14dB（CL=25pF）
在VS=2.7V时，稳定时间为0.6?s（稳定时间为0.1%）
在VS=2.7V时，电源抑制比（PSRR）为135dB（无负载）
应用
信号处理,传感与仪器,消费电子产品,便携式器材
NCS20072DR2G中文参数
制造商:onsemi
产品种类:运算放大器
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
电源电压-最大:36 V,+/-18 V
GBP-增益带宽产品:3 MHz
每个通道的输出电流:65 mA
SR-转换速率:2.4 V/us
Vos-输入偏置电压:1.3 mV
电源电压-最小:2.7 V,+/-1.35 V
最小工作温度:-40 C
最大工作温度:+125 C
Ib-输入偏流:1.5 nA
工作电源电流:465 uA
关闭:No Shutdown
CMRR-共模抑制比:145 dB
en-输入电压噪声密度:30 nV/sqrt Hz
系列:NCV20071
产品种类:运算放大器
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
电源电压-最大:36 V,+/-18 V
GBP-增益带宽产品:3 MHz
每个通道的输出电流:65 mA
SR-转换速率:2.4 V/us
Vos-输入偏置电压:1.3 mV
电源电压-最小:2.7 V,+/-1.35 V
最小工作温度:-40 C
最大工作温度:+125 C
Ib-输入偏流:1.5 nA
工作电源电流:465 uA
关闭:No Shutdown
CMRR-共模抑制比:145 dB
en-输入电压噪声密度:30 nV/sqrt Hz
系列:NCV20071

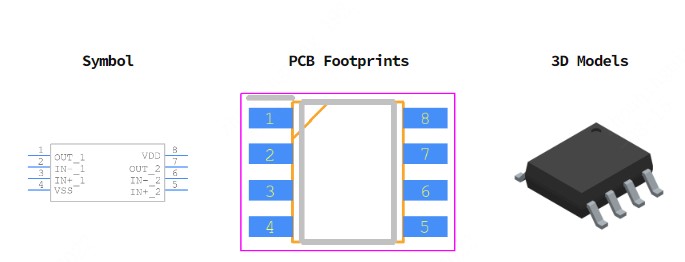

NCS20072DR2G引脚图
