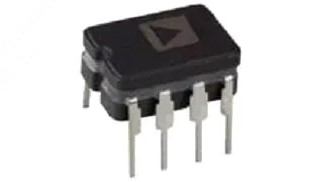

OP249FZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器，双路高速放大器，±18V，8引脚，CDIP-8
- 英文描述Precision JFET,High Speed,Dual Operational Amplifie，<span>CDIP-8</span>
- 数据手册OP249FZ数据手册Datasheet PDF
- 在线购买
OP249FZ概述
OP249是一款高速、精密、双通道JFET运算放大器，与常用的单通道运算放大器相似。它具有卓越的速度优势和出色的直流性能，优于现有双通道放大器。超高开环增益（最小值为1 kV/mV）、低失调电压和出色的增益线性度，使该器件成为真正的精密、双通道高速放大器。
压摆率典型值为22 V/μs，0.01%快速建立时间最大值不到1.2μs，因而OP249是高速双极性DAC和ADC应用的理想选择。出色的直流性能则有助于高分辨率CMOS DAC实现高精度。
即使驱动较大负载（例如600Ω电阻或200 pF电容）时，也具有对称压摆率，同时提供超低失真特性，因而非常适合专业音频应用、有源滤波器、高速积分器、伺服系统以及缓冲放大器。
应用
快速DAC的输出放大器
信号处理
仪表放大器
快速采样保持
有源滤波器
低失真音频放大器
ADC的输入缓冲器
伺服控制器
压摆率典型值为22 V/μs，0.01%快速建立时间最大值不到1.2μs，因而OP249是高速双极性DAC和ADC应用的理想选择。出色的直流性能则有助于高分辨率CMOS DAC实现高精度。
即使驱动较大负载（例如600Ω电阻或200 pF电容）时，也具有对称压摆率，同时提供超低失真特性，因而非常适合专业音频应用、有源滤波器、高速积分器、伺服系统以及缓冲放大器。
应用
快速DAC的输出放大器
信号处理
仪表放大器
快速采样保持
有源滤波器
低失真音频放大器
ADC的输入缓冲器
伺服控制器
OP249FZ中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
系列:OP249
通道数量:2 Channel
GBP-增益带宽产品:4.7 MHz
SR-转换速率:22 V/us
CMRR-共模抑制比:90 dB
每个通道的输出电流:36 mA
Ib-输入偏流:30 pA
Vos-输入偏置电压:900 uV
en-输入电压噪声密度:75 nV/sqrt Hz
电源电压-最大:+/-18 V
电源电压-最小:+/-4.5 V
工作电源电流:7 mA
最小工作温度:-40 C
最大工作温度:+85 C
封装/箱体:CDIP-8
封装:Tube
商标:Analog Devices
双重电源电压:+/-15 V
产品种类:精密放大器
系列:OP249
通道数量:2 Channel
GBP-增益带宽产品:4.7 MHz
SR-转换速率:22 V/us
CMRR-共模抑制比:90 dB
每个通道的输出电流:36 mA
Ib-输入偏流:30 pA
Vos-输入偏置电压:900 uV
en-输入电压噪声密度:75 nV/sqrt Hz
电源电压-最大:+/-18 V
电源电压-最小:+/-4.5 V
工作电源电流:7 mA
最小工作温度:-40 C
最大工作温度:+85 C
封装/箱体:CDIP-8
封装:Tube
商标:Analog Devices
双重电源电压:+/-15 V

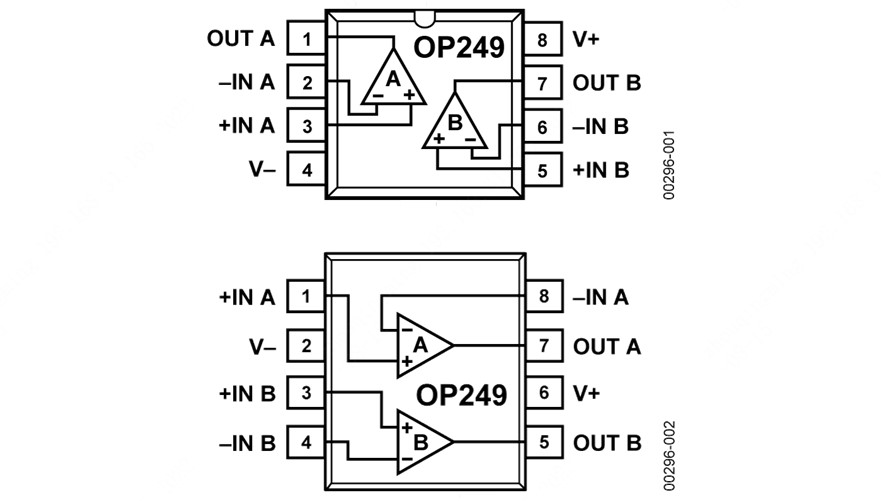

OP249FZ引脚图
