NC7S04P5X
- 厂商名称Onsemi
- 元件分类反相器
- 中文描述非门,1输入,2.6 mA,2V至6V,SC-70-5
- 英文描述NC7S04P5X-IC,NC7S,SMD
- 数据手册NC7S04P5X数据手册Datasheet PDF
- 在线购买
NC7S04P5X概述
NC7S04P5X是一个单一的高性能CMOS逆变器。先进的硅门CMOS制造技术保证了在广泛的VCC范围内的高速和低功率电路运行。ESD保护二极管对VCC和GND轨道的输入和输出都有内在的保护。输入和输出之间的三级增益保证了高抗噪能力，并降低了对输入边缘率的敏感性。
3ns传播延迟(tPD)
ICC<1?A低静态功率
2mA IOL,-2mA IOH平衡输出驱动
平衡的传播延迟
指定用于3V操作
应用
工业
3ns传播延迟(tPD)
ICC<1?A低静态功率
2mA IOL,-2mA IOH平衡输出驱动
平衡的传播延迟
指定用于3V操作
应用
工业
NC7S04P5X中文参数
| 制造商: | onsemi | 最大工作温度: | + 85 C |
| 产品种类: | 变换器 | 安装风格: | SMD/SMT |
| 电路数量: | 1 Circuit | 封装 / 箱体: | SC-70-5 |
| 逻辑系列: | NC7S | 功能: | Inverter |
| 逻辑类型: | CMOS | 高电平输出电流: | - 2.6 mA |
| 电源电压-最大: | 6 V | 低电平输出电流: | 2.6 mA |
| 电源电压-最小: | 2 V | 工作电源电压: | 2 V to 6 V |
| 最小工作温度: | - 40 C | 传播延迟时间: | 100 ns, 27 ns, 20 ns, 17 ns |

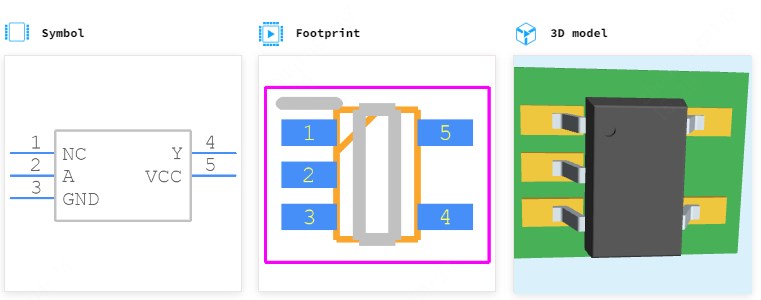

NC7S04P5X引脚图
