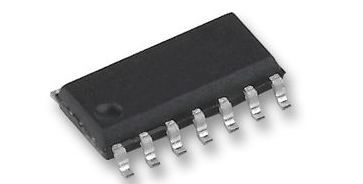

LM324DR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，4个放大器，1.2 MHz，0.5 V/?s，3V至32V，±1.5V至±16V，SOIC，14引脚
- 英文描述4-Channel industry standard operational amplifier
- 数据手册LM324DR数据手册Datasheet PDF
- 在线购买
LM324DR概述
LM324DR是4个独立的高增益频率补偿运算放大器，专为在宽电压范围内从单电源或分离电源工作而设计。
内部频率补偿
共模输入电压范围包括地，允许直接感测到地附近
低输入偏置和失调参数
2kV ESD保护
0.8mA典型的低电源消耗电流，与电源电压无关
3mV典型输入失调电压
2nA典型输入失调电流
20nA典型输入偏置电流
32V差分输入电压范围等于最大额定电源电压
100V/mV典型的开环差分电压放大
绿色产品，无Sb/Br
应用
消费电子产品，传感与仪器，电机驱动与控制，测试与测量
内部频率补偿
共模输入电压范围包括地，允许直接感测到地附近
低输入偏置和失调参数
2kV ESD保护
0.8mA典型的低电源消耗电流，与电源电压无关
3mV典型输入失调电压
2nA典型输入失调电流
20nA典型输入偏置电流
32V差分输入电压范围等于最大额定电源电压
100V/mV典型的开环差分电压放大
绿色产品，无Sb/Br
应用
消费电子产品，传感与仪器，电机驱动与控制，测试与测量
LM324DR中文参数
| 制造商: | Texas Instruments | 工作电源电流: | 175 uA |
| 产品种类: | 运算放大器 - 运放 | 关闭: | No Shutdown |
| 安装风格: | SMD/SMT | CMRR - 共模抑制比: | 65 dB to 80 dB |
| 封装 / 箱体: | SOIC-14 | en - 输入电压噪声密度: | 35 nV/sqrt Hz |
| 通道数量: | 4 Channel | 高度: | 1.58 mm |
| 电源电压-最大: | 32 V | 输入类型: | Rail-to-Rail |
| GBP-增益带宽产品: | 1.2 MHz | 长度: | 8.65 mm |
| 每个通道的输出电流: | 30 mA | 技术: | Bipolar |
| SR - 转换速率 : | 0.5 V/us | 宽度: | 3.91 mm |
| Vos - 输入偏置电压 : | 7 mV | 双重电源电压: | +/- 3 V, +/- 5 V, +/- 9 V |
| 电源电压-最小: | 3 V | 最大双重电源电压: | +/- 16 V |
| 最小工作温度: | 0 C | 最小双重电源电压: | +/- 1.5 V |
| 最大工作温度: | + 70 C | 工作电源电压: | 3 V to 32 V, +/- 1.5 V to +/- 16 V |
| Ib - 输入偏流: | 250 nA | 电压增益 dB: | 100 dB |

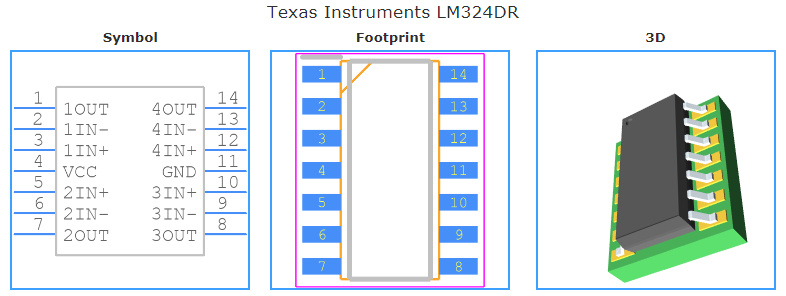

LM324DR引脚图
