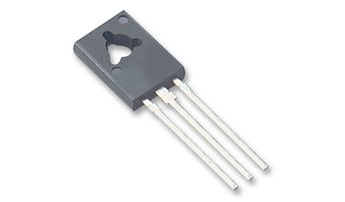

BD139
- 厂商名称ST意法半导体
- 元件分类三极管
- 中文描述晶体管，NPN，最大直流集电极电流3 A，SOT-32封装，3引脚
- 英文描述Trans GP BJT NPN 80V 1.5A 1250mW 3-Pin(3+Tab)SOT-32 Tube
- 数据手册BD139数据手册Datasheet PDF
- 在线购买
BD139概述
STMicroelectronics公司的BD139是一个通孔安装NPN补偿低压晶体管，TO-126(SOT-32)封装.此设备由外延平面技术制造.用于音频放大器，驱动器，使用补偿或准互补电路.
集电极到发射极电压(Vce):80V
集电极电流(Ic):1.5A
功耗(Pd):12.5W
集电极至发射极饱和电压:500mV，0.5A集电极电流
DC电流增益(hFE):25，0.5A集电极电流
工作结温范围:自150°C
Operating junction temperature range from 150°C
应用
电源管理，消费电子产品，便携式器材，工业
集电极到发射极电压(Vce):80V
集电极电流(Ic):1.5A
功耗(Pd):12.5W
集电极至发射极饱和电压:500mV，0.5A集电极电流
DC电流增益(hFE):25，0.5A集电极电流
工作结温范围:自150°C
Operating junction temperature range from 150°C
应用
电源管理，消费电子产品，便携式器材，工业
BD139中文参数
| 晶体管类型 | NPN | 引脚数目 | 3 |
| 最大直流集电极电流 | 0.125 | 每片芯片元件数目 | 1 |
| 最大集电极-发射极电压 | 80 V | 最低工作温度 | -65 °C |
| 封装类型 | SOT-32 | 最高工作温度 | +150 °C |
| 安装类型 | 通孔 | 长度 | 7.8mm |
| 最大功率耗散 | 1.25 W | 宽度 | 2.7mm |
| 最小直流电流增益 | 25 | 最大集电极-发射极饱和电压 | 0.5 V |
| 晶体管配置 | 单 | 尺寸 | 10.8 x 7.8 x 2.7mm |
| 最大集电极-基极电压 | 80 V | 高度 | 10.8mm |
| 最大发射极-基极电压 | 5 V |
