CMP04FSZ
- 厂商名称ADI
- 元件分类比较器
- 中文描述比较器,SOIC封装,表面贴装,单/双电源,4通道
- 英文描述Quad Comparator Open Collector 1.3μs 12 V,15 V,18 V,24 V,28 V,5 V,9 V 14-Pin SOIC N
- 数据手册CMP04FSZ数据手册Datasheet PDF
- 在线购买
CMP04FSZ概述
CMP04是一款四路独立的精密比较器，具有以下性能亮点：极低失调电压、低输出饱和电压、高增益以及单电源设计。输入电压范围介于单电源供电的地电压至分离电源供电的V-之间。电源电流仅为2 mA，而且与电源电压无关，因而该器件是要求极低功耗的精密应用的首选比较器。开集TTL输出则赋予逻辑接口极大的灵活性。
特性
高增益：200 V/mV(典型值)
单电源或双电源供电
输入电压范围包括地电压
低功耗：每个比较器1.5 mW
低输入偏置电流：100 nA(最大值)
低输入失调电流：10 nA(最大值)
低失调电压：1 mV(最大值)
低输出饱和电压：250 mV(4 mA)
逻辑输出兼容TTL、DTL、ECL、MOS和CMOS
LM139/LM239/LM339比较器的直接替代产品
特性
高增益：200 V/mV(典型值)
单电源或双电源供电
输入电压范围包括地电压
低功耗：每个比较器1.5 mW
低输入偏置电流：100 nA(最大值)
低输入失调电流：10 nA(最大值)
低失调电压：1 mV(最大值)
低输出饱和电压：250 mV(4 mA)
逻辑输出兼容TTL、DTL、ECL、MOS和CMOS
LM139/LM239/LM339比较器的直接替代产品
CMP04FSZ中文参数
制造商:Analog Devices Inc.
产品种类:模拟比较器
安装风格:SMD/SMT
封装/箱体:SOIC-14
通道数量:4 Channel
输出类型:CMOS,DTL,ECL,MOS,TTL
响应时间:300 ns
比较器类型:General Purpose
电源电压-最小:-300 mV
电源电压-最大:36 V
工作电源电流:2 mA
每个通道的输出电流:-
Vos-输入偏置电压:1 mV
Ib-输入偏流:100 nA
最小工作温度:-40 C
最大工作温度:+85 C
产品种类:模拟比较器
安装风格:SMD/SMT
封装/箱体:SOIC-14
通道数量:4 Channel
输出类型:CMOS,DTL,ECL,MOS,TTL
响应时间:300 ns
比较器类型:General Purpose
电源电压-最小:-300 mV
电源电压-最大:36 V
工作电源电流:2 mA
每个通道的输出电流:-
Vos-输入偏置电压:1 mV
Ib-输入偏流:100 nA
最小工作温度:-40 C
最大工作温度:+85 C

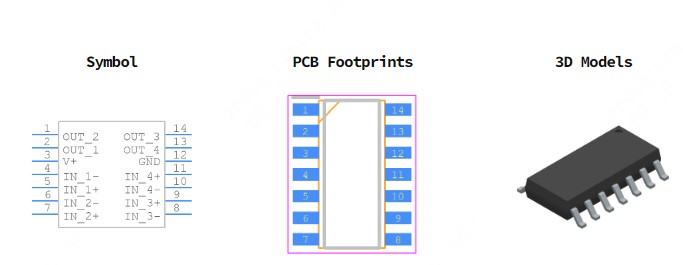

CMP04FSZ引脚图
