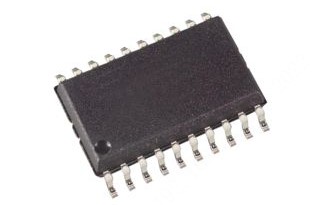

74HC244D,653
- 厂商名称Nexperia
- 元件分类缓冲器/驱动器
- 中文描述缓冲器/线路驱动器，74HC244，3态，2V至6V，SOIC-20
- 英文描述Octal buffer/line driver;3-state@en-us
- 数据手册74HC244D,653数据手册Datasheet PDF
- 在线购买
74HC244D,653概述
74HC244D是一款八路缓冲器/线路驱动器，采用20引脚SOIC封装，具有3种状态输出。该器件可用作两个4位缓冲器或一个8位缓冲器。74HC244D具有两个输出使能每个控制三个状态输出中的四个。输出启用高电平导致输出呈现高阻抗关闭状态。输入包括钳位二极管，可以使用限流电阻与超过VCC电压的输入接口。
CMOS电平输入
八路总线接口
非反相3态输出
符合JEDEC标准JESD 7A
电源电压范围为2V至6V
环境温度范围为-40°C至125°C
具有ESD保护功能
CMOS电平输入
八路总线接口
非反相3态输出
符合JEDEC标准JESD 7A
电源电压范围为2V至6V
环境温度范围为-40°C至125°C
具有ESD保护功能
74HC244D,653中文参数
制造商:Nexperia
产品种类:缓冲器和线路驱动器
输入线路数量:8 Input
输出线路数量:8 Output
极性:Non-Inverting
高电平输出电流:-7.8 mA
低电平输出电流:7.8 mA
静态电流:8 uA
电源电压-最大:6 V
电源电压-最小:2 V
工作电源电流:160 uA
最小工作温度:-40 C
最大工作温度:+125 C
安装风格:SMD/SMT
封装/箱体:SOIC-20
封装:Reel
封装:Cut Tape
封装:MouseReel
商标:Nexperia
功能:Buffer/Line Driver
高度:2.45 mm
输入信号类型:Single-Ended
长度:13 mm
逻辑系列:HC
通道数量:8
工作电源电压:5 V
输出类型:3-State
传播延迟时间:110 ns at 2 V，22 ns at 4.5 V，19 ns at 6 V
产品种类:缓冲器和线路驱动器
输入线路数量:8 Input
输出线路数量:8 Output
极性:Non-Inverting
高电平输出电流:-7.8 mA
低电平输出电流:7.8 mA
静态电流:8 uA
电源电压-最大:6 V
电源电压-最小:2 V
工作电源电流:160 uA
最小工作温度:-40 C
最大工作温度:+125 C
安装风格:SMD/SMT
封装/箱体:SOIC-20
封装:Reel
封装:Cut Tape
封装:MouseReel
商标:Nexperia
功能:Buffer/Line Driver
高度:2.45 mm
输入信号类型:Single-Ended
长度:13 mm
逻辑系列:HC
通道数量:8
工作电源电压:5 V
输出类型:3-State
传播延迟时间:110 ns at 2 V，22 ns at 4.5 V，19 ns at 6 V

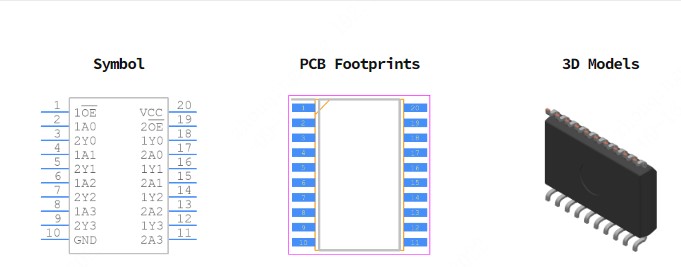

74HC244D,653引脚图
