前言
近年来双绕组耦合电感在众多行业被广泛应用，为满足客户设计需求以及国产化替代趋势，谱罗德自主开发设计了媲美国际大厂的高耦合功率电感，并得到众多客户的一致好评。
谱罗德结合产品工作原理、核心优势、应用场景以及与众多客户设计应用交流的情况对该产品简单剖析介绍。
一、工作原理

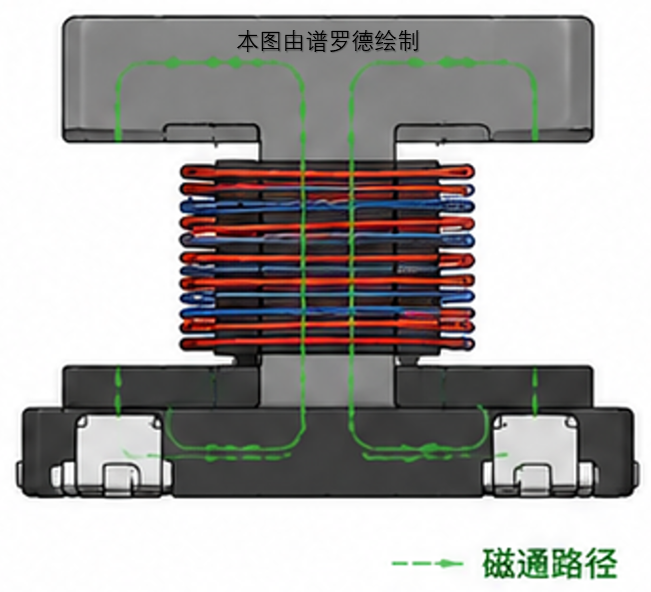

双向耦合电感本质上是一种双绕组共磁路磁性元件，通过两个绕组之间的磁耦合作用，实现能量传递、纹波抑制、电流均衡以及磁集成。

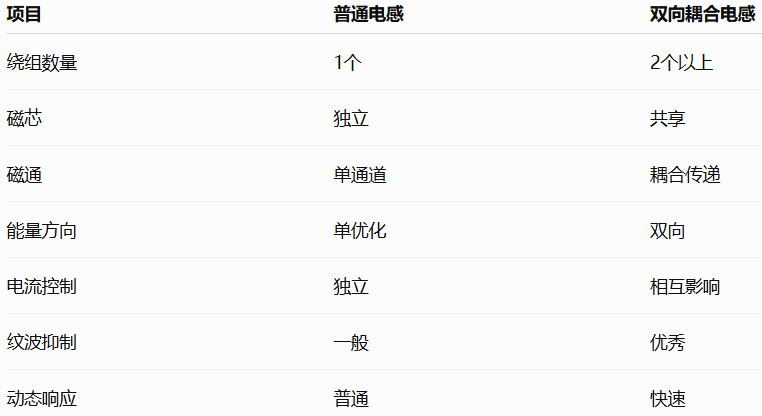

相比传统“两个独立电感串联/并联”的方案，它通过共享磁芯和磁通路径，提升功率密度和动态响应能力。

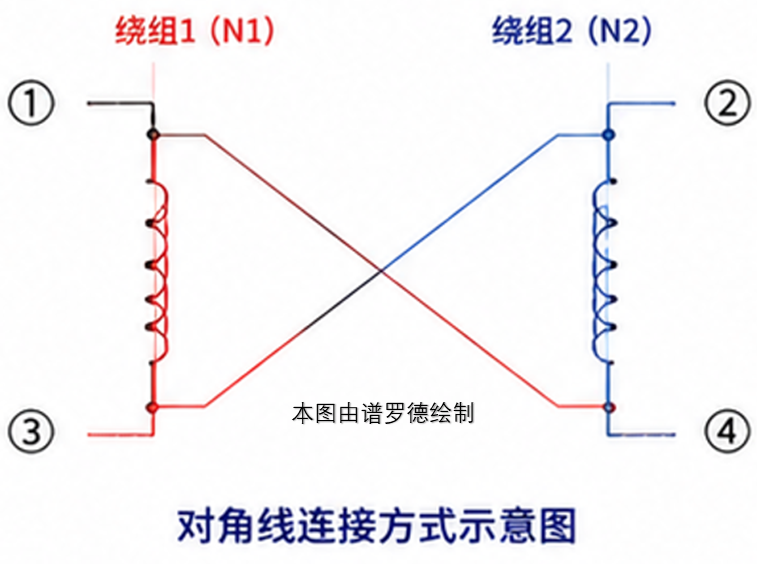

双绕组功率耦合电感内部结构为双向拓扑，双相拓扑指的是电路中有两路独立的功率通道，它们的开关信号在相位上相差一定角度，通常是180度。这样可以使两路电流的纹波相互抵消，从而降低输入输出电流的纹波。而耦合电感则是将两个或多个电感绕组绕在同一个磁芯上，通过磁耦合作用，使得绕组之间存在互感。在双相交错耦合电感中，两路的电感绕组绕在同一磁芯上，当一路电感中的电流发生变化时，会通过磁耦合在另一路电感中产生感应电动势，进而影响另一路的电流变化。
二、核心优势
1.完美适配双向能量流动对称性能：无论能量是从A端流向B端（如电池充电），还是从B端反向流向A端（如电池放电），耦合电感的磁特性和电气特性完全对称。拓扑简化：在双向Buck-Boost等拓扑中，无需为充电和放电方向分别设计不同的磁性元件，一套耦合电感即可搞定。
2. 高效抑制共模干扰（EMI）磁通抵消/叠加：当用于信号或电源输入端时，对于同向干扰（共模电流），两线圈产生的磁通相互叠加，呈现极高阻抗，直接拦截干扰。无损信号：对于工作电流（差模电流），两线圈磁通相互抵消，等效阻抗极低，几乎对正常传输的信号或功率不造成衰减。
3. 实现功能一体化与减体积兼顾两种模式：通过特殊的绕线或结构设计（利用漏感），一个双向耦合电感可以同时具备“共模滤波”和“差模滤波”双重功能。节省空间：用一个元件替代了原本需要的“共模电感+两个差模电感”组合，大幅缩减了PCB板占板面积。
4. 磁饱和抑制与高电流承载抗饱和能力强：由于双向/双线工作时，工作电流在磁芯内部产生的直流磁通经常是方向相反、相互抵消的。减小体积：磁芯不易发生直流磁饱和，因此可以使用更小体积的磁芯来承载更大的工作电流。
三、设计推荐

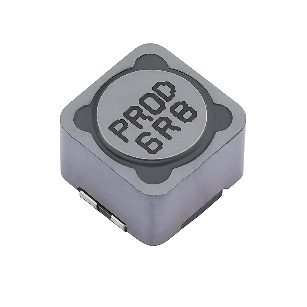

双相功率耦合电感目前主要用于：带辅助输出的降压转换器、Zeta电路、SEPIC电路、反激式变换器，为满足低成本与高饱和电流两种设计应用需求，谱罗德开发了低成本PSSCAQxxxx系列以及高饱和电流PSSCAQxxxxM两个系列，尺寸覆盖SMD7.6x7.6x4.8mm到SMD12.5x12.5x8.5mm系列，电感量覆盖0.22uH~1mH范围，耦合系数最高可达99.6%，满足不同设计对尺寸，电感量，电流，成本的各种考量需求：
| 立创编码 | 谱罗德P/N | 封装尺寸 | 电感量 | 饱和电流 |
| C54563337 | PSSCAQ1285-6R8MP | SMD-4P,12.5x12.5mm | 6.8μH | 14A |
| C54563338 | PSSCAQ1285-100MP | SMD-4P,12.5x12.5mm | 10μH | 12A |
| C54563339 | PSSCAQ1285-150MP | SMD-4P,12.5x12.5mm | 15μH | 10A |
| C54563340 | PSSCAQ1285-220MP | SMD-4P,12.5x12.5mm | 22μH | 8.5A |
| C54563342 | PSSCAQ1285-330MP | SMD-4P,12.5x12.5mm | 33μH | 6.5A |
| C54563393 | PSSCAQ1285-470MP | SMD-4P,12.5x12.5mm | 47μH | 5A |
| C54563394 | PSSCAQ1285-680MP | SMD-4P,12.5x12.5mm | 68μH | 4.5A |
| C54563395 | PSSCAQ1285-101MP | SMD-4P,12.5x12.5mm | 100μH | 3.5A |
| C54563396 | PSSCAQ1285-102MP | SMD-4P,12.5x12.5mm | 1mH | 1A |
| C54916329 | PSSCAQ1285M-6R8MP | SMD-4P,12.5x12.5mm | 6.8μH | 15A |
| C54916330 | PSSCAQ1285M-100MP | SMD-4P,12.5x12.5mm | 10μH | 13A |
| C54916331 | PSSCAQ1285M-150MP | SMD-4P,12.5x12.5mm | 15μH | 11A |
| C54916332 | PSSCAQ1285M-220MP | SMD-4P,12.5x12.5mm | 22μH | 8.5A |
| C54916334 | PSSCAQ1285M-330MP | SMD-4P,12.5x12.5mm | 33μH | 8A |
| C54916335 | PSSCAQ1285M-470MP | SMD-4P,12.5x12.5mm | 47μH | 6.5A |
| C54916336 | PSSCAQ1285M-680MP | SMD-4P,12.5x12.5mm | 68μH | 5.5A |
| C54916337 | PSSCAQ1285M-101MP | SMD-4P,12.5x12.5mm | 100μH | 4A |
| C54916338 | PSSCAQ1285M-102MP | SMD-4P,12.5x12.5mm | 1mH | 1.5A |
