共模电感作为电源系统中常见的滤波元器件，用于抑制共模噪声，提升电路的电磁兼容性（EMC）和稳定性。
目前市面上的环形共模磁芯材料主流材料有锰锌(Mn-zn),镍锌(Ni-Zn),以及非晶三种材料，三种材料优缺点如下：
1、锰锌铁氧体（Mn-Zn Ferrite）
优点：
①高磁导率（μ）、高饱和磁感应强度（Bs），适用于10 kHz–3 MHz中高频场景，具备低损耗、低失真特性
②市场应用广，成本低
缺点：
①高频特性差，不适用于50MHz以上频段
②易饱和：负载电路后阻抗衰减快，容易饱和
③温度敏感，磁导率在不同温度下变化大
2、镍锌铁氧体（Ni-Zn Ferrite）
优点：
①高频性能优异：适用于1-100MHz频段，阻抗高、损耗低，能有效抑制高频电磁干扰
②耐热性强：居里温度高，高温下不易退磁，稳定性优于锰锌材料
缺点：
①磁导率较低：相比锰锌铁氧体，低频阻抗表现较弱，不适用于低频或大电流场景
②相对于锰锌，成本略高
3、非晶材料（Amorphous Material）
优点：
①具备高饱和磁通密度和低铁损特性，节能效率突出，适用于高频开关电源等高效场景
②无晶界结构，磁各向异性低，能减少涡流损耗并提升温度稳定性
③磁导率精度更高，特性一致性更好
缺点：
①材料脆性大，加工和成型困难，易在机械应力下破损相对于锰锌，成本略高
②材料成本数倍于锰锌或镍锌，成本较高
③由于需要装壳，体积通常大于锰锌或镍锌
以上三种材料各有优缺点，不能做到彼此兼顾和彼此替代，一定程度上增加了工程师选型难度和整机开发难度。
为降低工程师选型难度，兼顾低频到高频的宽频滤波应用，谱罗德开发了T系列复合材料，相比较于锰锌、镍锌以及非晶三种磁性材料，T系列复合材料拥有以下特点：

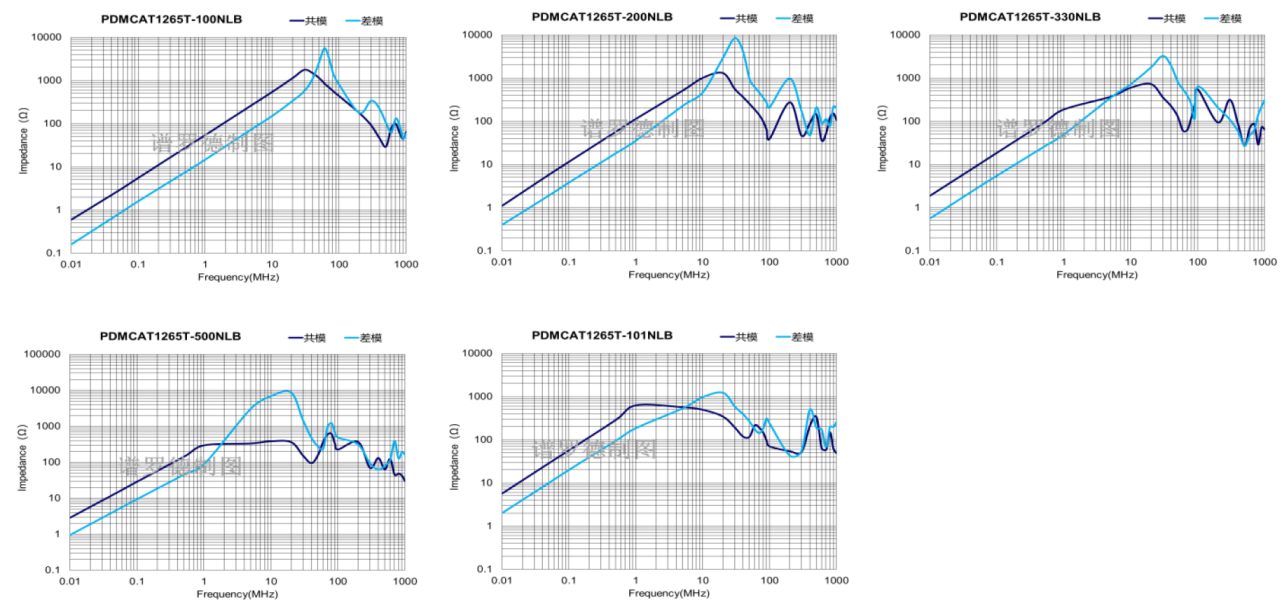

①更宽的滤波范围，范围从100KHz~1GHz，可匹配于低频到高频的设计应用
②高阻抗：在电感量仅仅10uH情况下阻抗可达1.7KΩ
③更好的饱和特性：在负载电流时，阻抗衰减远优于其他三种材料，可应对大电流设计
④拥有更好的磁导率一致性
⑤低廉的成本：成本与锰锌价格相当，远低于非晶材料价格
谱罗德已经完成T系列复合材料的开发并量产了1265T系列规格，并支持客户定制规格。
|
立创编码 |
谱罗德料号 |
电感值uH |
精度± |
DCR mΩ |
额定电流A |
耐压AC |
|
10 |
±30% |
16 |
6 |
600V |
||
|
20 |
±30% |
32 |
4 |
600V |
||
|
33 |
±30% |
40 |
3.5 |
600V |
||
|
50 |
±30% |
100 |
2.3 |
600V |
||
|
100 |
±30% |
140 |
1.8 |
600V |
