小伙花600多元，做了个HUB！
-
电路板：43
-
屏幕：27
-
元器件：40
-
辅料：120
-
自粘皮面：16
-
CNC外壳：136
-
……杂七杂八
共计：636

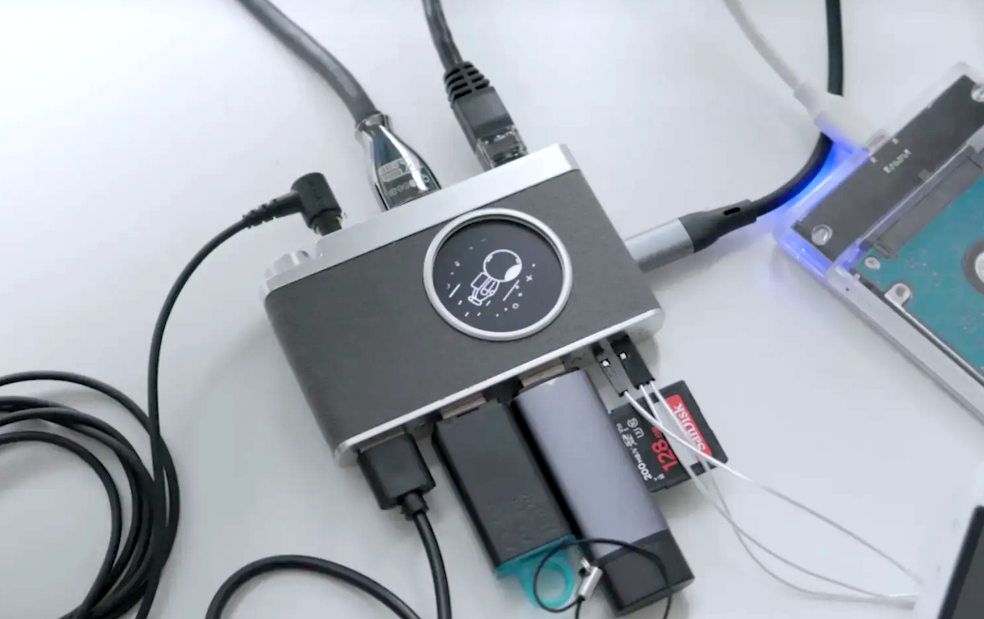

这个USB HUB有无线、有线两种模式。
常规HUB的功能，有8个接口，支持type-c供电，支持USB转HDMI(4K)、千兆以太网、3.5mm耳机口，U盘，调试，支持PD反向充电，带有触摸屏...
应用场景
-
HUB连接笔记本，能给笔记本外接键盘，鼠标，游戏手柄…
-
usb转2.5G网卡：当HUB接上网线，可降低游戏延迟，体验更丝滑的网速
-
有万能调试接口：支持USB转串口、SPI、IIC等功能，平时能用来做嵌入式开发，能给主控烧录调试
-
屏幕集成接口功能示意图，天气，屏保动画
原理是：USB设备能通过IP网络，远程共享和访问，允许用户像本地连接一样，远程操作USB设备。在有网络的环境下，能直接通过电脑访问HUB！
应用场景
-
无需用线连接hub和电脑，支持通过wifi传输usb数据到电脑。
-
如果要调试嵌入式设备，能在保证设备不断电的情况下，直接切换，每个接口都做了过流保护，静电防护
-
能实现有线模式下的大多功能，与比如无线接U盘，鼠标，键盘等。
-
不用反复拔插，多人使用的场景下，也可以共用一个HUB，谁用谁就点击连接hub上的设备即可，只需要通过一个在线客户端在线切换。
-
当前无线模式下读取u盘的速度大概为2~3MB/s，对无线速度有要求的话慎重复刻。
小编OS：
初见端倪啊！忽略它的成本不谈（忽略不了），这个HUB，确实很实用啊有没有！接下来，咱们瞅瞅它的设计方案！

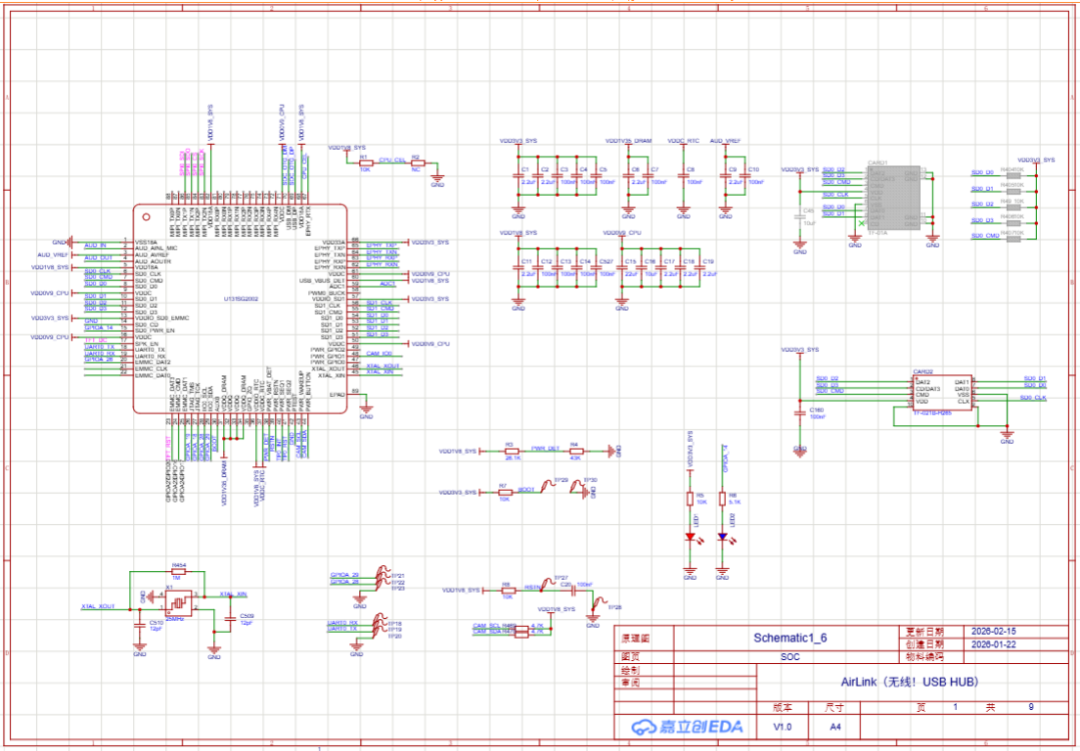

作者基于嘉立创EDA，设计了1块6层PCB。以下是设计图：

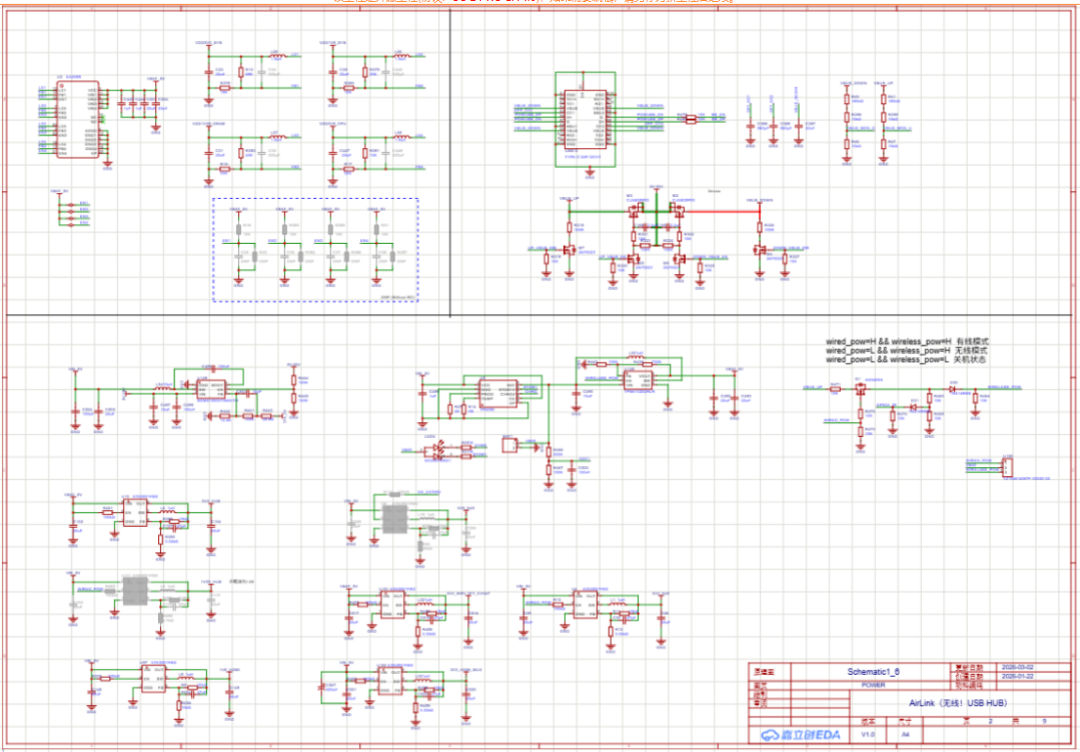

POWER

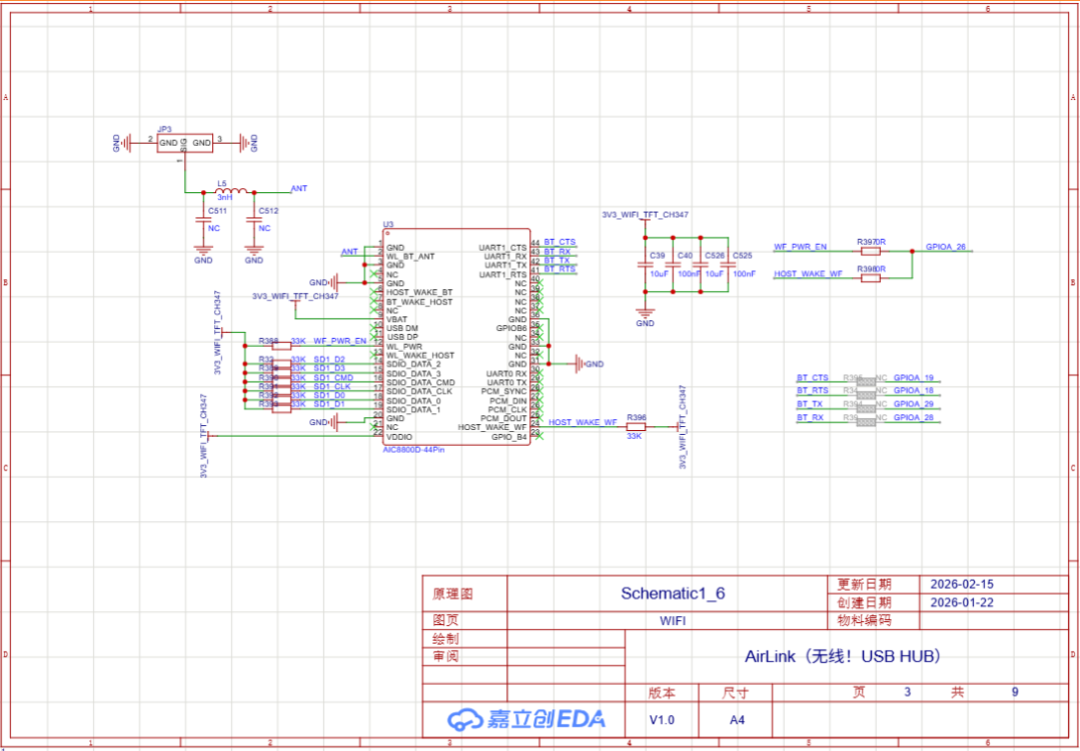

WIFI

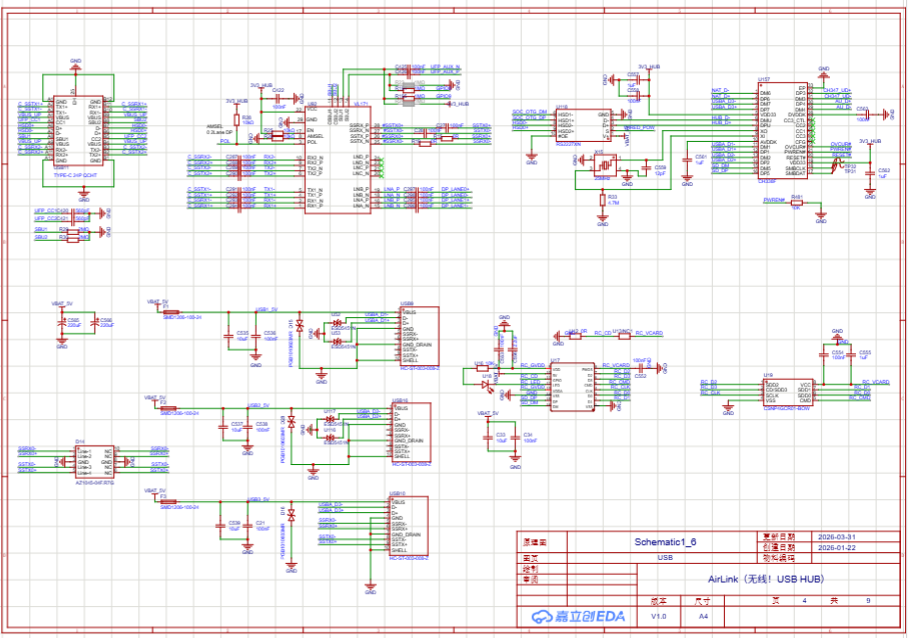

USB

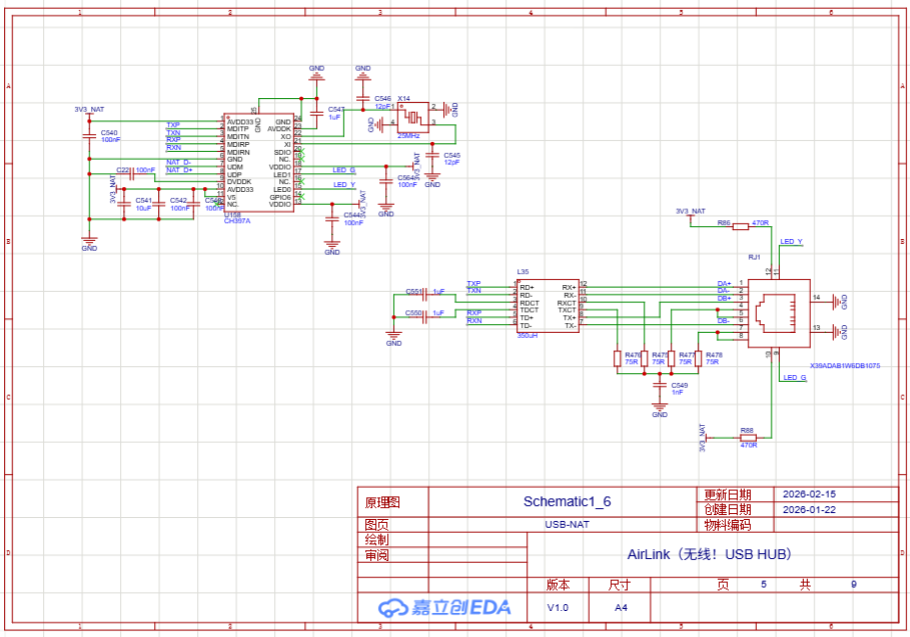

USB-NAT

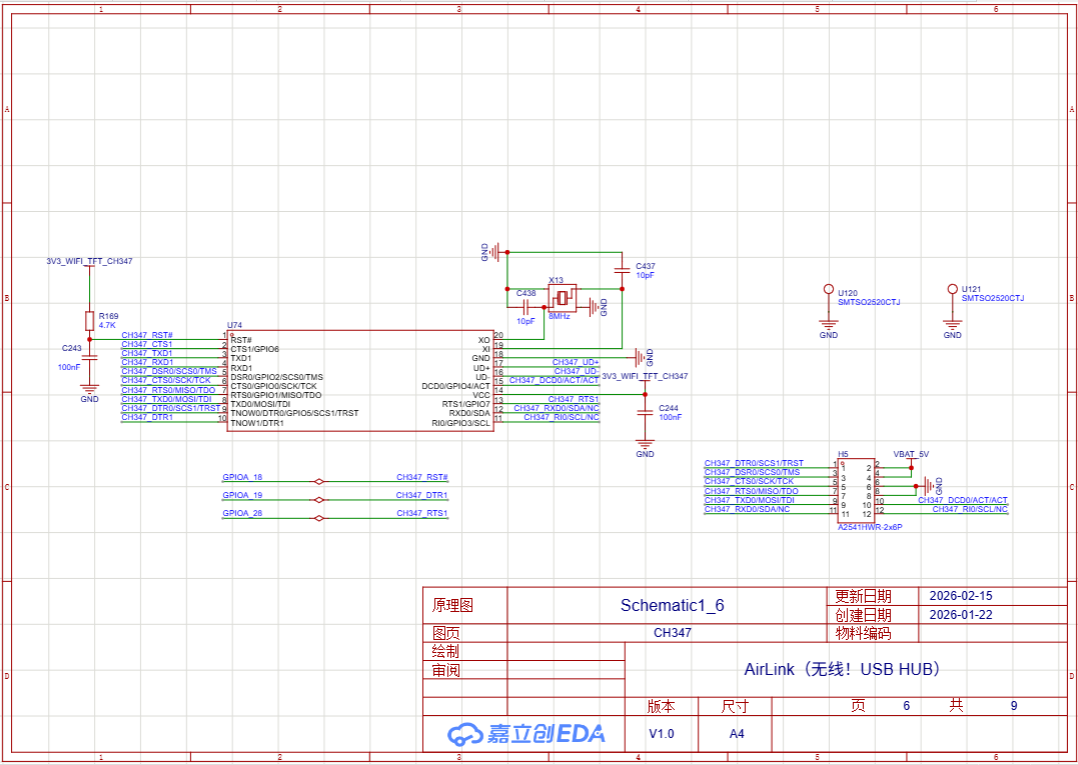

CH347

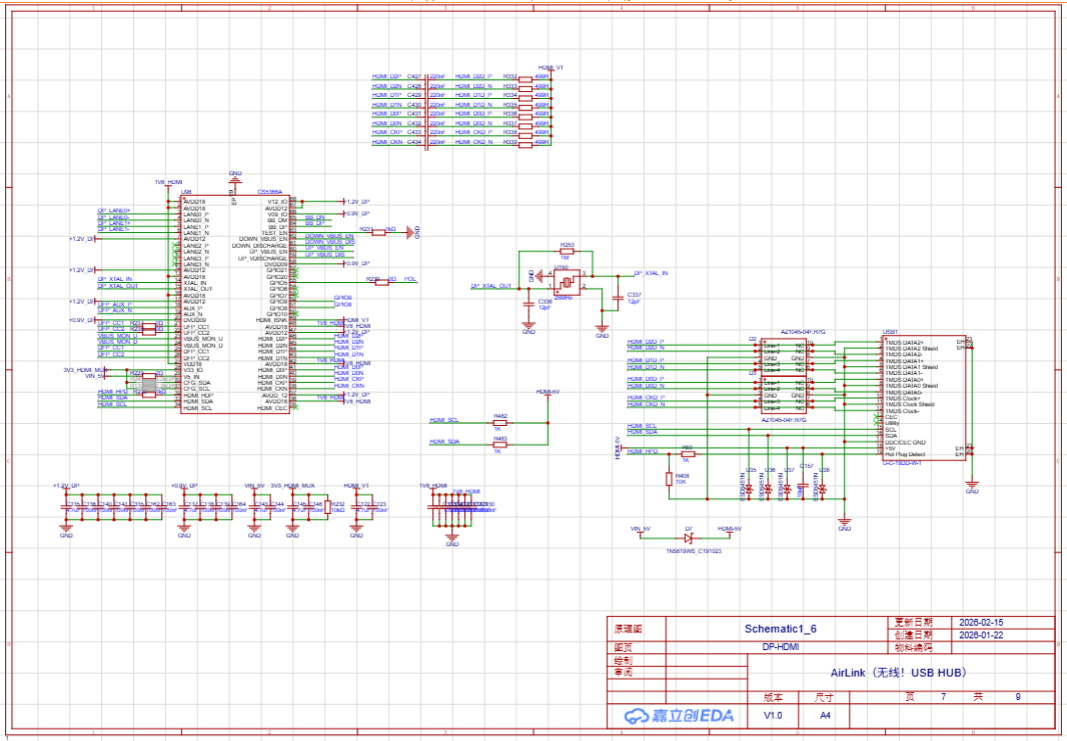

DP-HDMI

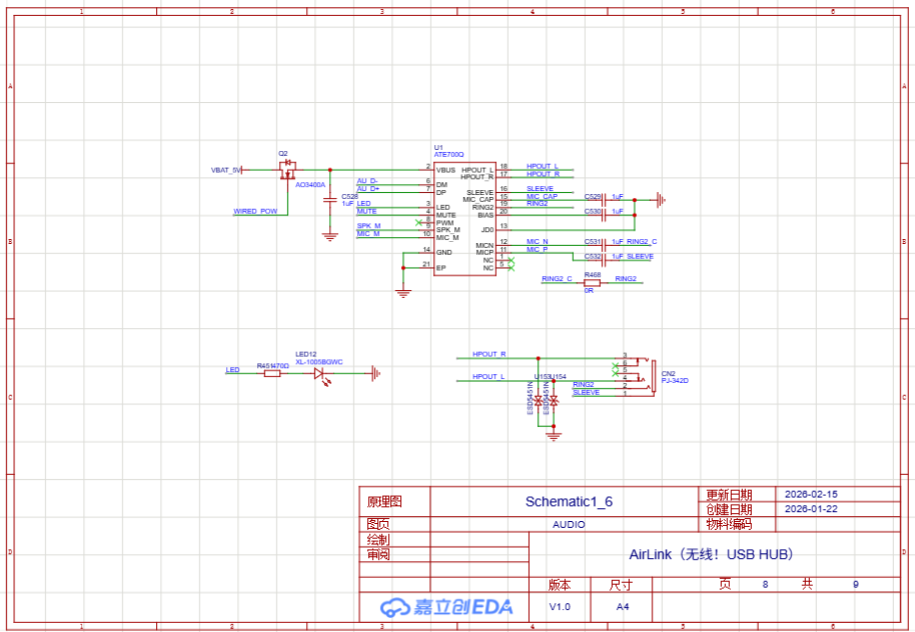

AUDIO

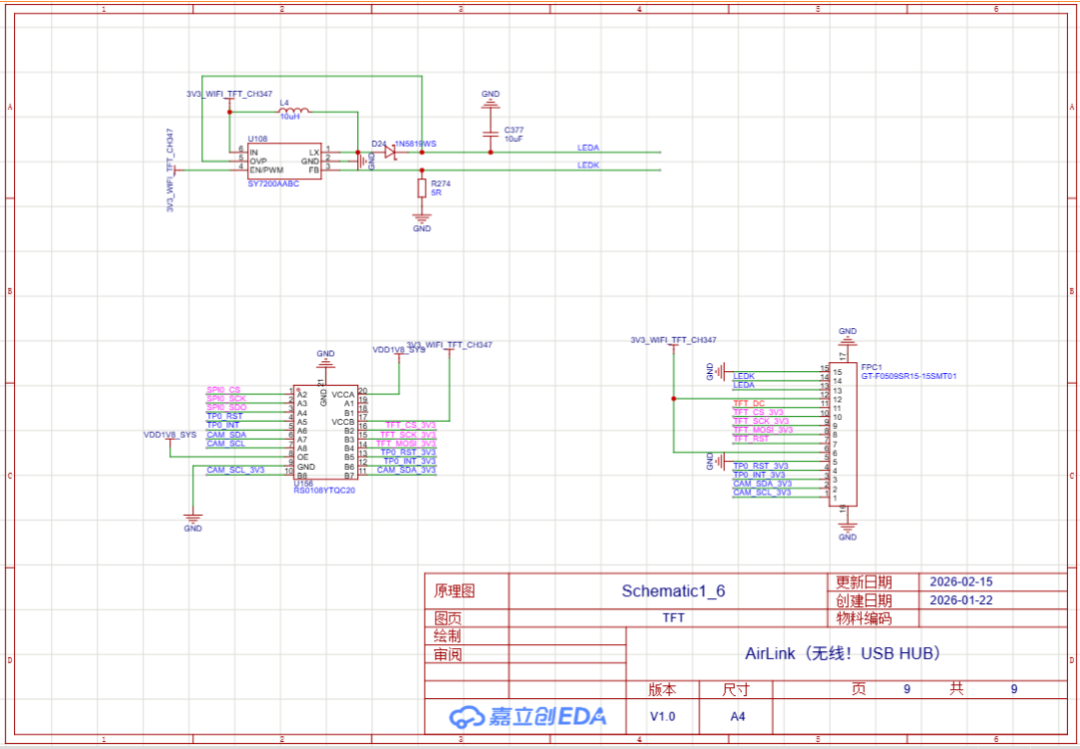

TFT

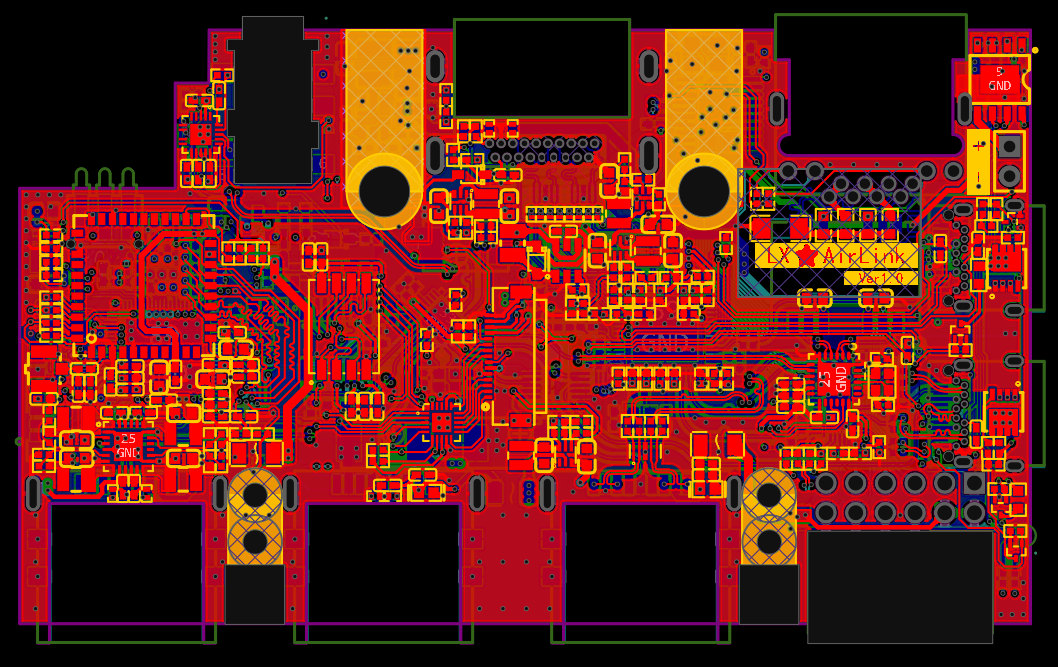

PCB图
硬件参数
-
主控：SG2002，RISC-V 64位，内置256MB DDR，运行Linux，实现HUB的无线连接等功能，负责USB over IP协议栈、WiFi管理、屏幕交互。
-
WiFi6双频无线模组：AIC8800D（2.4G+5G），实现无线USB数据传输功能。
-
Type-C转HDMI：CS5366A
-
四合一编程器：CH347T
-
以太网控制器：CH397A
-
USB音频芯片：ATE700Q，驱动3.5mm耳机口
-
多路电源管理PMIC：EA3059，给主控和各芯片分配不同电压
-
升压芯片：TPS61023，给锂电池3.7V升压
-
降压芯片：SGM61230
-
锂电池充电管理：TP4056，Type-C输入充电
-
USB负载开关：ETA3521×5，控制各路USB端口供电通断
-
电源路径切换：CJAB35P03×2，切换电池供电与外部供电
-
锂电池：303080，3.7V，1200mAh，续航预计2-8小时。

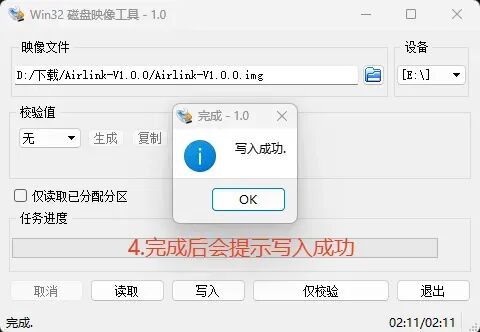

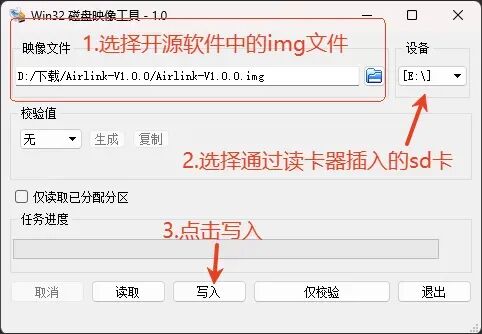

项目的源码已开源，详见下一章指引，镜像烧录方法如下：
文章的最后，小编还是想说明一下

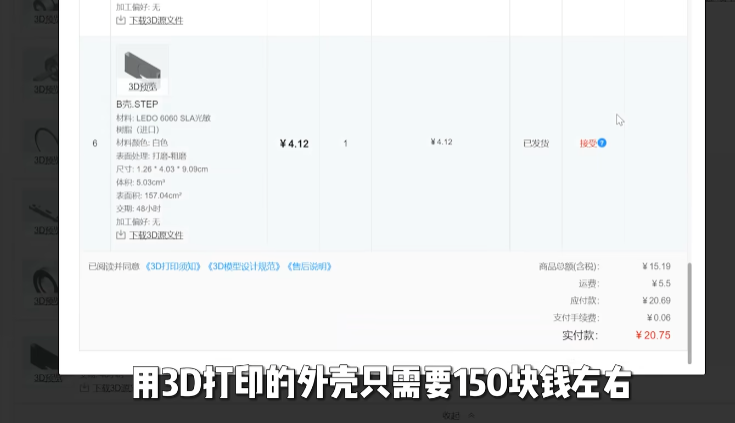

其实这个成本的大头在cnc外壳，如果用普通外壳，其实成本还是能降低很多的~吧？
你喜欢这个作品吗？如果是你，你会怎么设计它？欢迎评论区唠唠丫！
目前，项目已全开源！
——想复刻？想给作者点赞？下面会附上开源网址↓，欢迎大家在遵循作者开源协议的情况下，友好复刻学习~~
开源网址：
