工程作者：cnchens
前言
我做了个SXM2-PCIE转接卡！
有了它……
不换主机，也能用
SXM2接口的
工业级显卡
搞AI开发/渲染工作
能立省几十倍时间
转接卡功能&亮点
支持P100/V100/A100等SXM2接口的显卡
Tesla供电口：能支持300W+工业级显卡稳定运行！专为高功率设计
支持主动散热：温控调速风扇
可上GPU服务器，可做被动散热，标准双宽大小
NVLink扩展：板上引出2路100G NVLink金手指(需要搭配桥接器使用)，支持多卡高速互联，大幅提升分布式计算效率

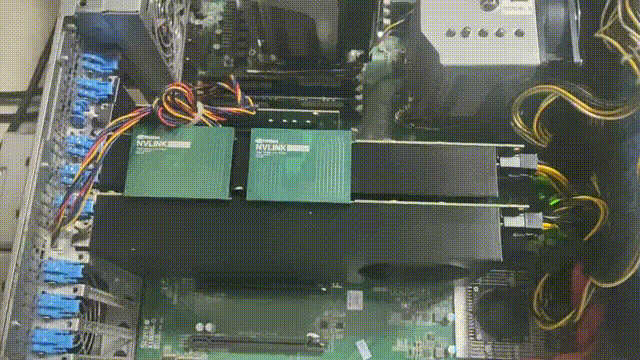

放在机箱里的样子↓
总结：转接卡成功让普通主机识别了 SXM2 接口的显卡，显卡能被 NVIDIA 工具正常管理
02
硬件设计方案
作者用嘉立创EDA设计了转接板和桥接器↓
供电模块_原理图

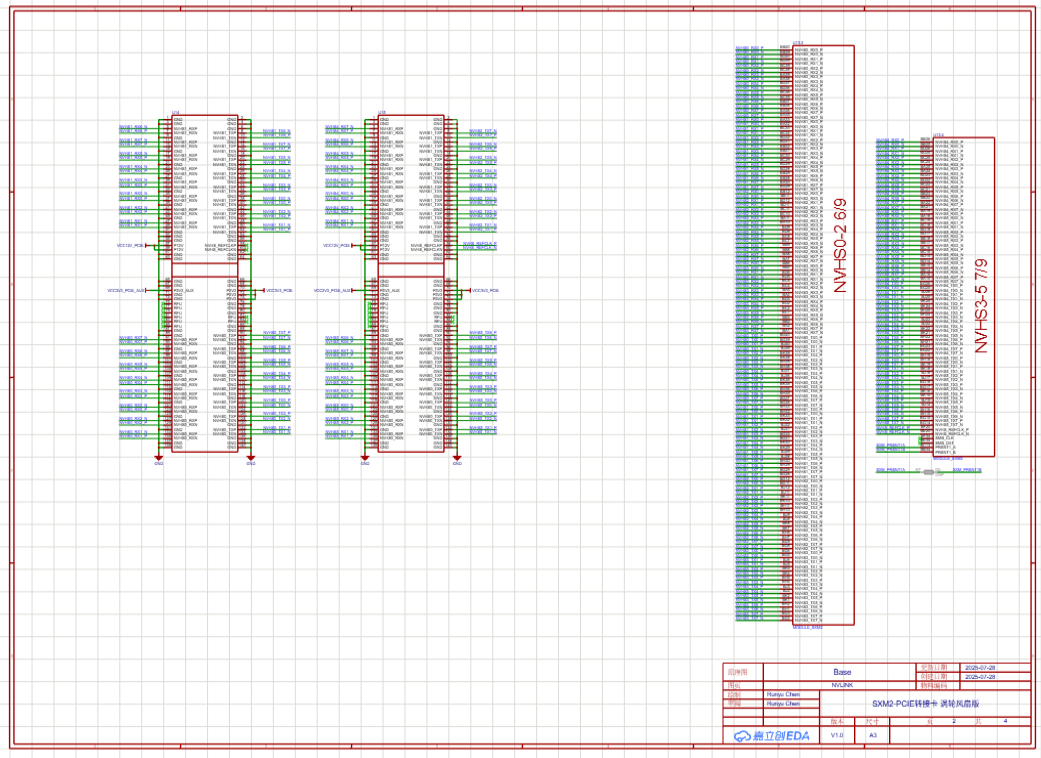

NVLink 扩展模块_原理图

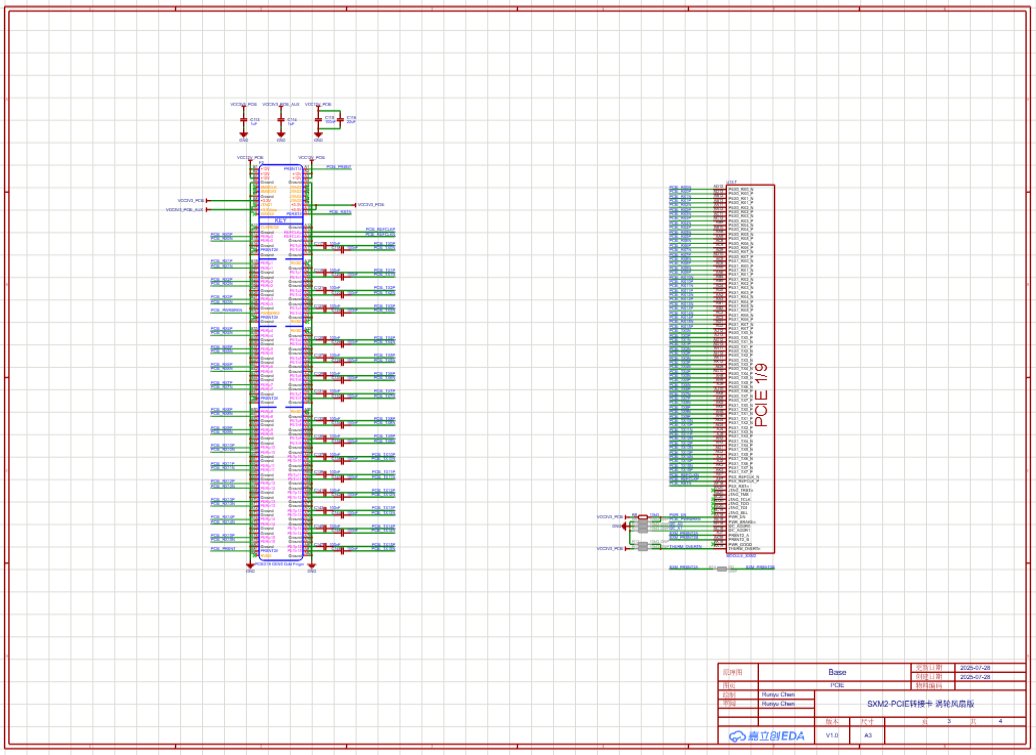

PCIe 接口模块_原理图

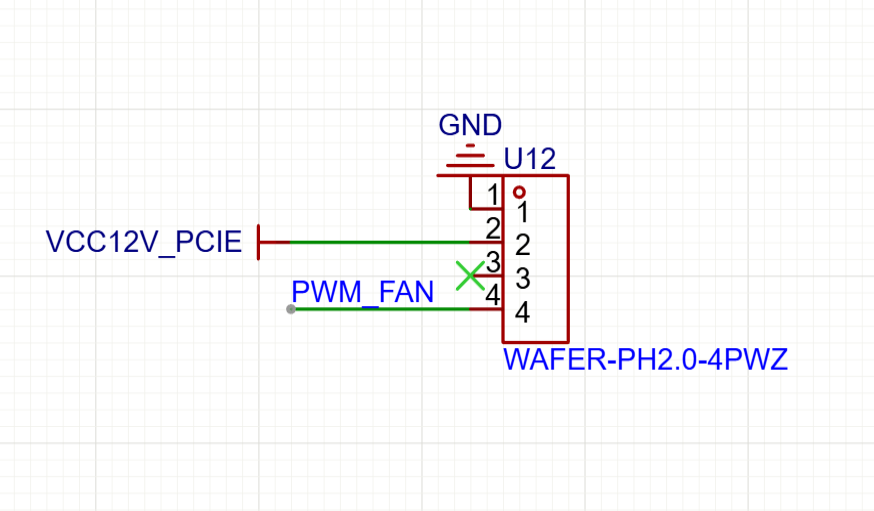

风扇模块_原理图

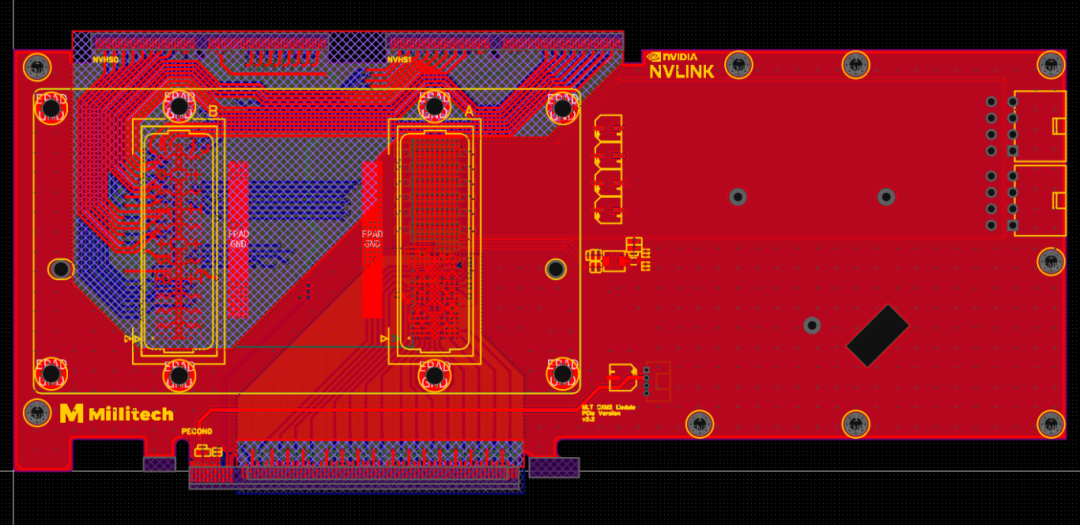

PCB图

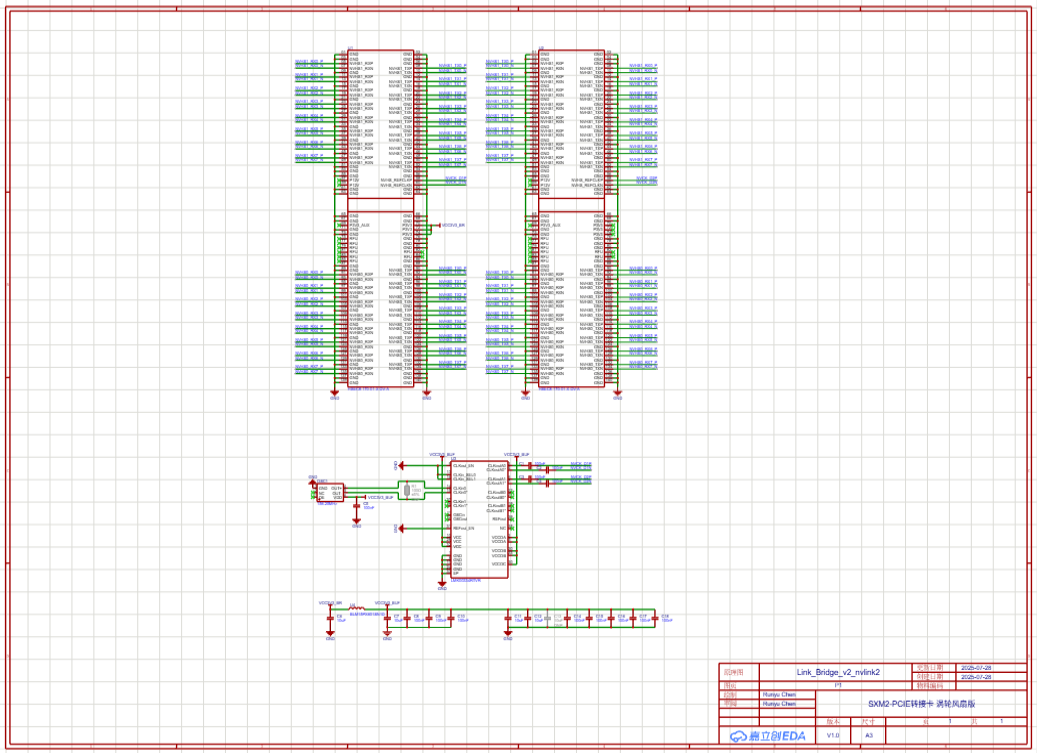

原理图

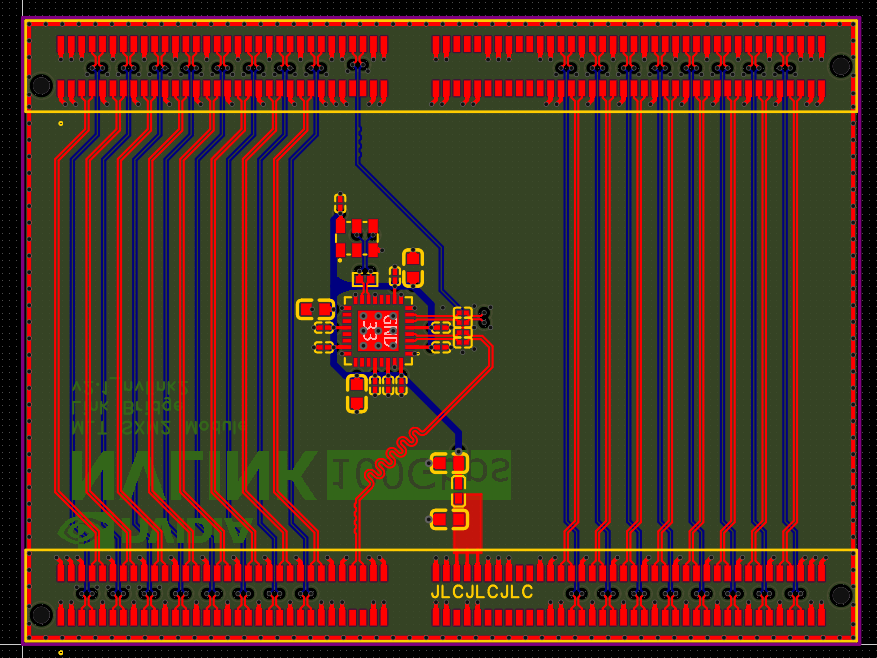

PCB图
实物图
硬件参数
8Pin供电要使用Tesla供电线，做成这样是为了高功率考虑
NVLink部分用的不是NVIDIA的桥接器，具体线序看原理图，目前开源的这个连接器为2slot宽度
同步降压转换器：TPS56624x
电平转换器：LMK00334
结语
本来V100显卡就不便宜，为了它还得买个专用的服务器。这下好了，有了转接卡，插旧主机就能用！也算是省下几万的SXM2服务器钱！
而且！！跑 AI 模型半天缩成俩小时！
效率嘎嘎高！爽也！
不过……个人玩家做这个转接卡，怎么也得花个3000左右……这是不是相当于，我花3000，省下了……1万？哈哈
如果你想给作者点个赞
或想了解开源项目[源码][硬件]等资料
就下滑吧！
▼▼
开源网址：https://oshwhub.com/chenrunyu/sxm2-pcie-adapter-turbo-fan-vers
