工程作者：ampere
我花53，做了个简易的自行车仪！
有了它，我的夜晚骑行从此安全感满满~~
行车仪自带车灯，按键控制，低亮度自动开灯
就算骑到晚上，就算路面昏暗，也不用脑袋挂灯或用手举灯了！安全感满满~~~
行车仪自带屏幕，实时显示：速度、平均速度、总里程、温度、骑行总时长
每分钟切换显示骑行时长与温度

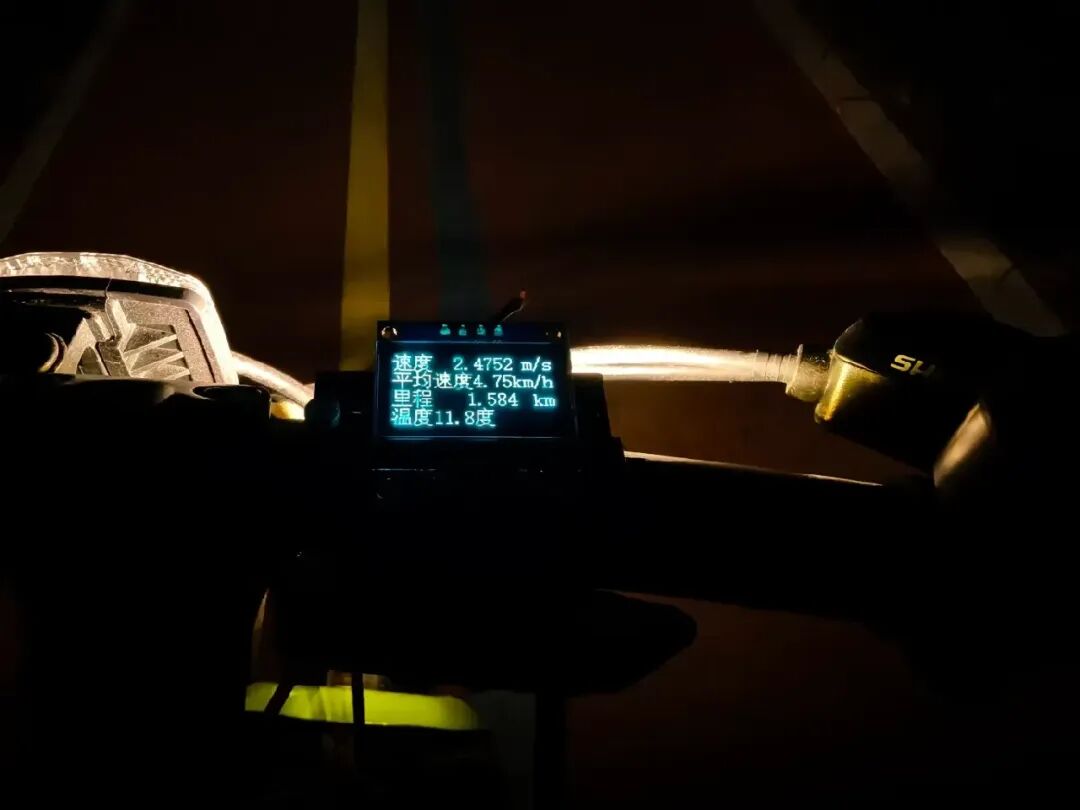

开车灯的样子↓

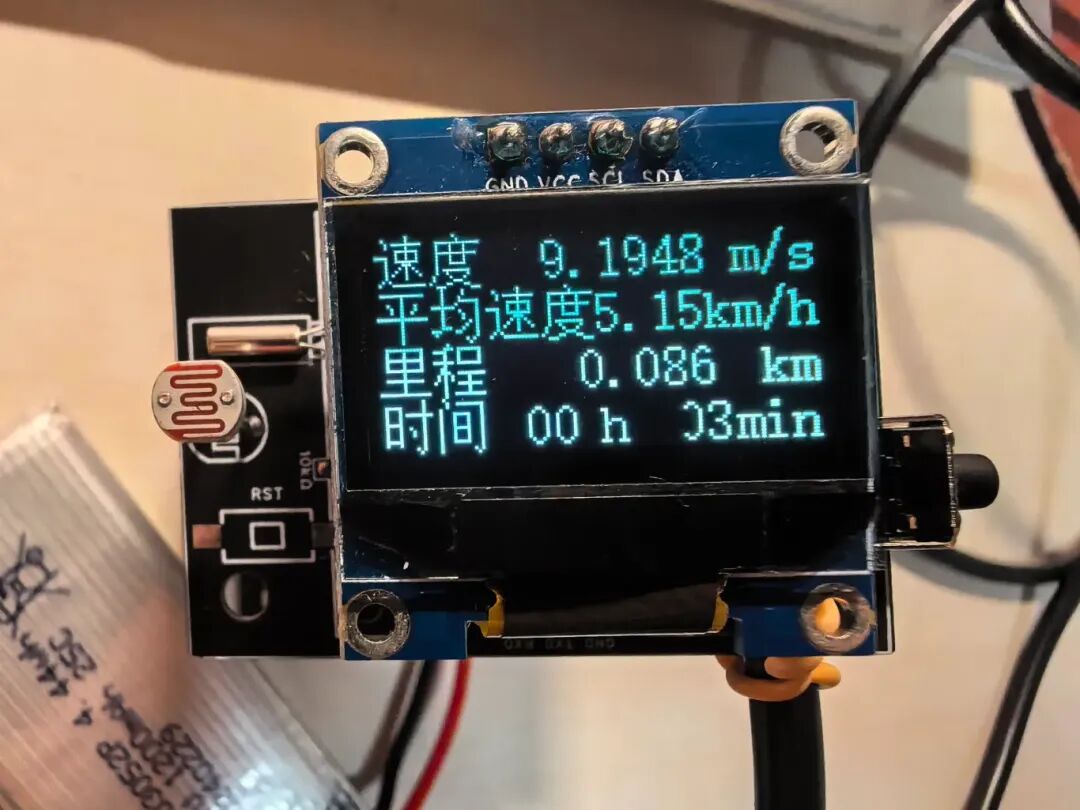

实时显示内容↓
时间会和温度互相切换显示
电路是用嘉立创EDA设计的▼
原理图

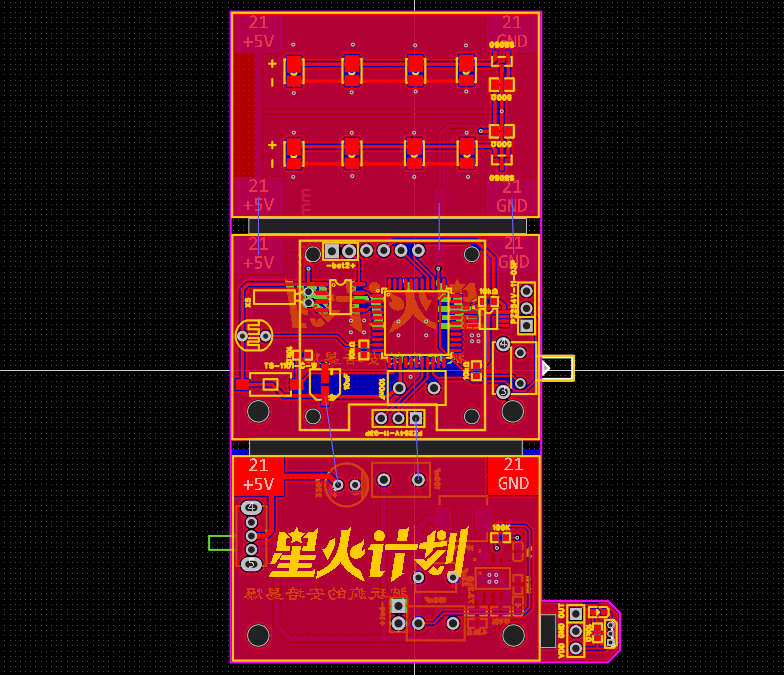

PCB图
硬件参数
主控：STC15W4K48S4
温度传感器：DS18B20，实现温度显示
时钟读取电路：DS1302，实现每分钟切换骑行时长与温度
亮灯控制电路：此电路中需要将Light引脚配置为推挽输出模式，否则灯光亮度大为下降
那可能有小伙伴问了
这板子，为啥这么设计？？
这就是这个硬件方案最有意思的地方！

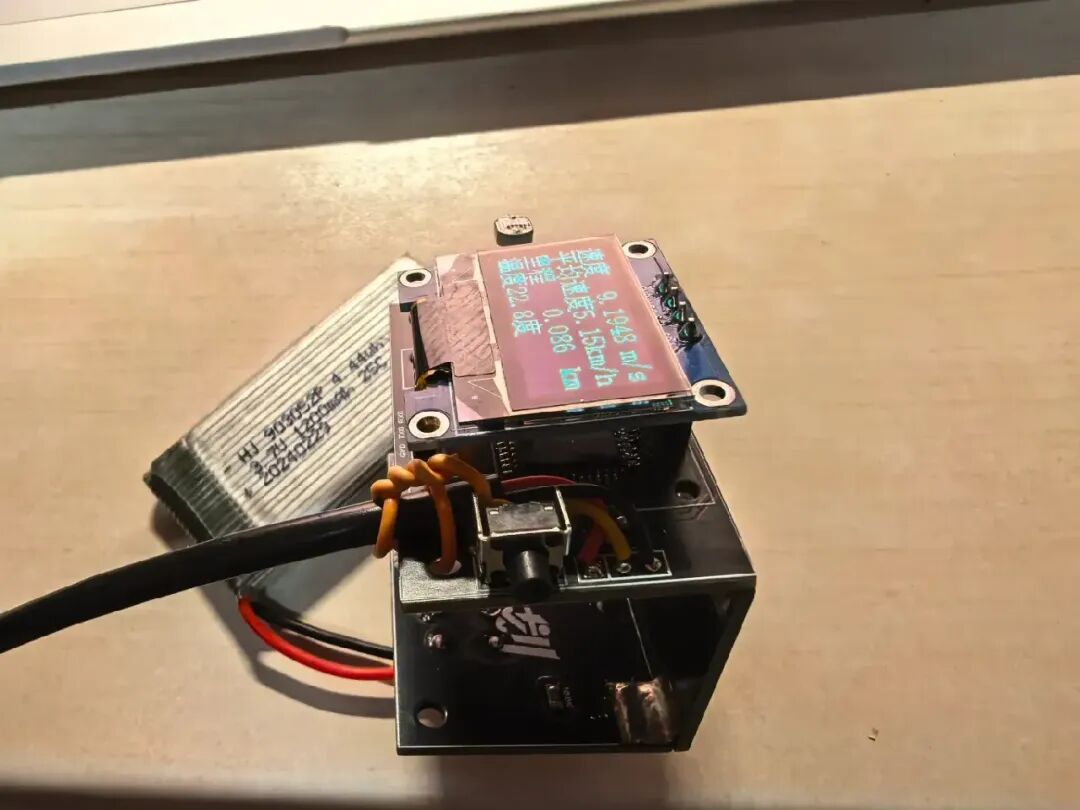

——当你“弯折”板子，组装成一个“管状”结构，就能直接套在自行车把手上用！
源码已全开源
代码在12MHz的系统频率下运行，实现了1ms 延时函数、中断 + 定时器测速、按键消抖 + 双模灯光控制
设计这个行车仪的初衷，就是希望在课余时间，可以快乐的骑行。
因此只保留了核心的功能。
对我来说，自己设计的行车仪，比市面上的码表，都要和我心意呢~
虽然这个方案比较简易，但也希望能给你一些参考帮助！
怎么样？
你喜欢这个作品吗
如果是你，你会怎么设计它？
欢迎在评论区 打开脑洞 一起探讨！
如果你想给作者点个赞
或想了解开源项目[源码][硬件]等资料
就下滑吧！
▼▼
开源网址：
https://oshwhub.com/ampere/bicycle-multi-function-driving-i
