工程作者：em_16x

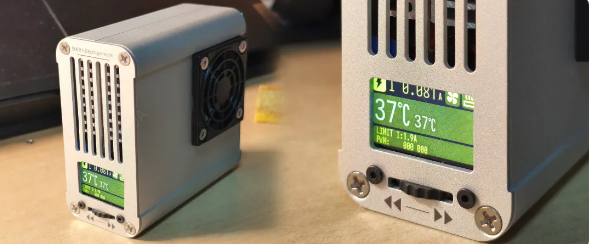

咱们一起包饺砸！做个暖风机丫！
它有多温暖？它的功能有哪些？它的电路、结构具体是咋设计的？咱一起瞅瞅~
支持温度设定：20-45℃左右
支持显示当前温度
功耗低：1W-10W，5V2A，比空调/小太阳都更省电！消耗1度电得连续用25-40天！当然不建议这么高强度用~
支持主动限流：能根据限流值自动调整占空比。也就是说，开久了不会过热，也不会中断取暖，用着很省心！
自带屏幕：实时显示上方所述参数
通过一个旋钮控制暖风机
不占空间：本身体积小巧，一根 Type-C 线能供电又能更新固件！
应用场景
小编感觉，这个暖风机更适合在宿舍，出租屋，办公室，这种需要临时供暖的地方用呢~你觉得吗？
冬天代码、写字、打游戏，伸手一扭即热，静音不扰人

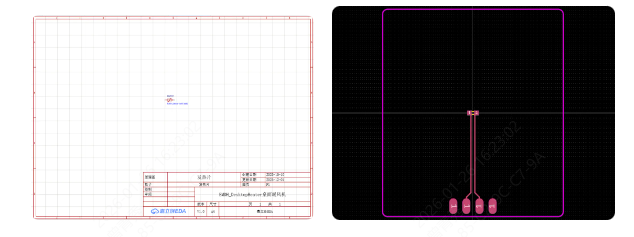

作者基于嘉立创EDA，设计了5块板子↓
硬件参数
主控：STM32F103CBT6，FLASH占用60％
供电：Type-C 5 V@2 A
屏幕：1.14" ST7789 4-Wire SPI
加热片：嘉立创PI发热膜，软件PWM调温
风扇：4010离心/涡轮/鼓风风扇，软件PWM调速
温度传感：10 kΩ NTC ±1 %
外壳：嘉立创FA商城铝合金外壳
编码器：美上美 SIQ-02FVS3
安全：NTC 温度检测+主动限流
PI发热膜打样参数↓
跟着图片来，4步搞定安装！

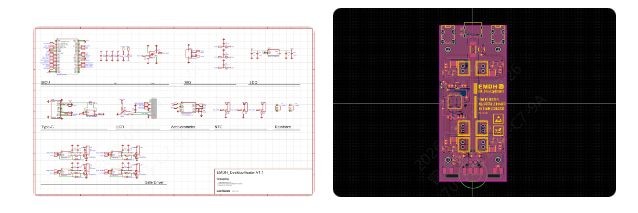

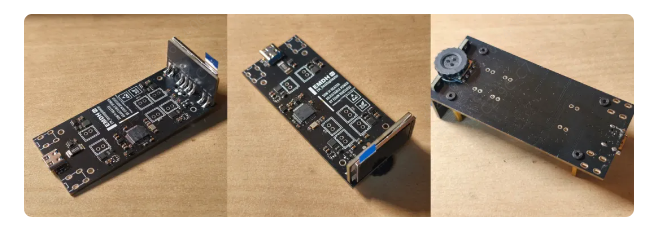

1.主板安装如图所示

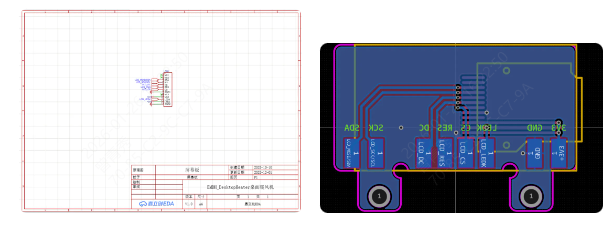

注1：屏幕板焊接在主板上
注2：位于Type-C旁的接线端子请不要焊接，后续装配时确认好位置再行焊接加固

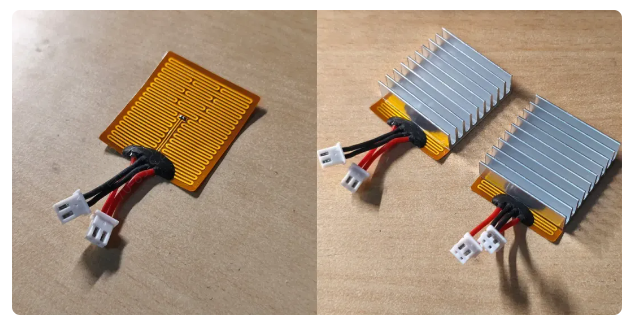

2.PI加热膜加装散热片
注1：位于PI加热膜中间的NTC电阻焊盘为 0603 封装，为减小体积可焊接 0402 封装NTC

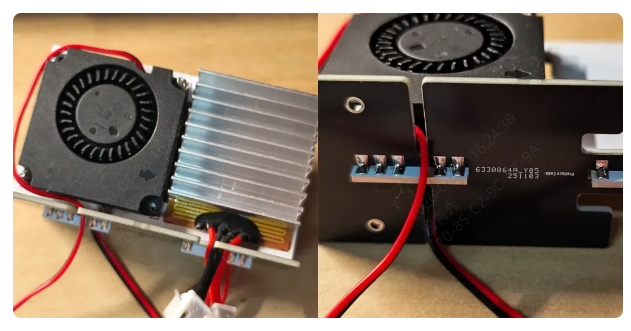

3.组合所有硬件

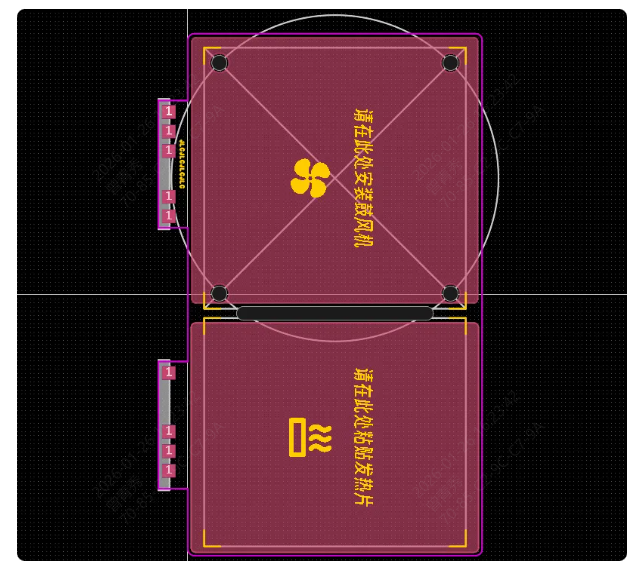

PI加热膜贴在导热板上；散热风扇也固定在导热板上

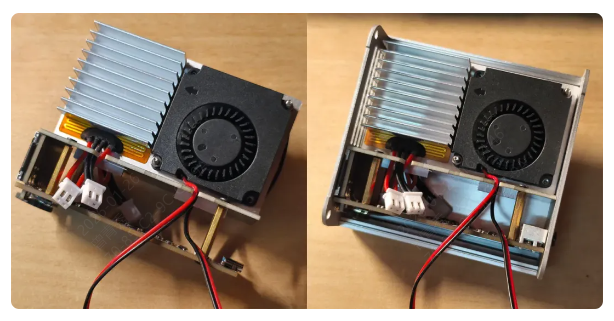

4.装入铝合金外壳
注1：拧紧后面板相应螺丝后，可以焊接位于Type-C旁的接线端子
# 固件EMDH_DesktopHeater.bin参见详情页# 使用 ST-Link Unity 工具刷入# 烧录口复用 Type-C SBU1、SBU2项目DIY成本
约140元以内
