工程作者：GeekFactory

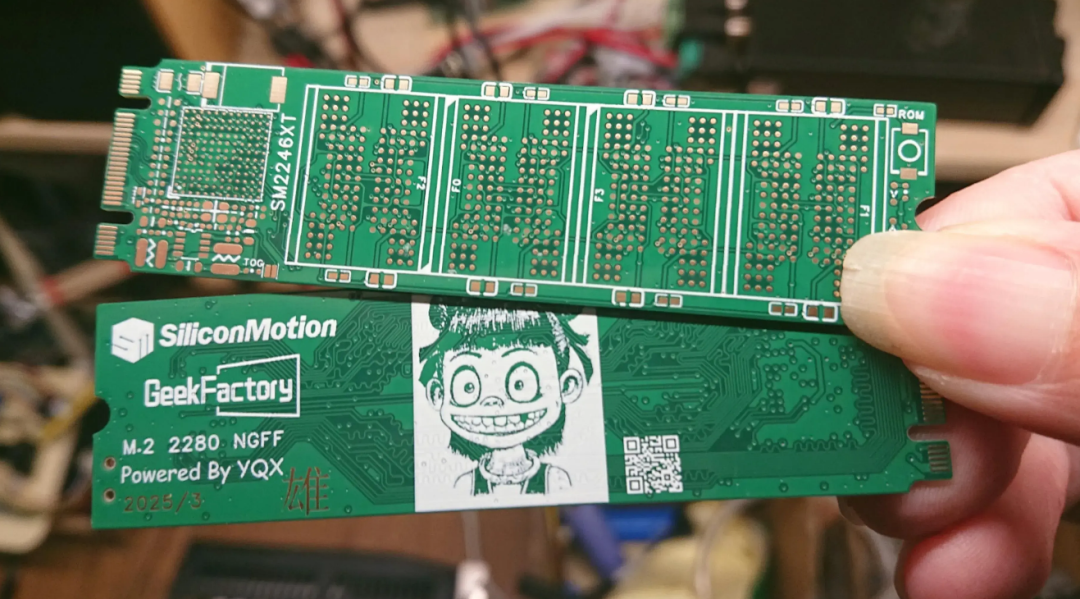

我用免费PCB，做了个M2固态硬盘！
掌握这门“技术”后，俺岂不是能直接实现硬盘自由？
内存：目前128G，可扩容到1T
大容量：能用4颗闪存，支持大部分SLC/MLC颗粒
接口外形：M.2(旧称NGFF)
接口：支持BGA132、BGA152
尺寸：22mm宽×80mm长
测试颗粒为东芝19nm企业级MLC 8EDJ：
USB实测：读速380M；写速240M
SATA理论速率：读速550M；写速400M

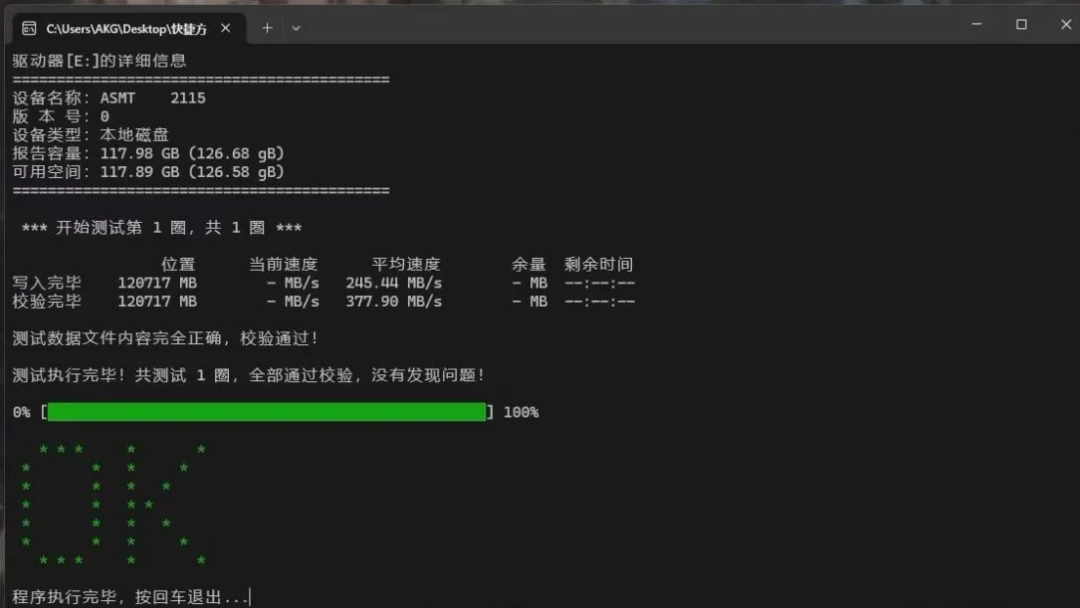

实测图↓

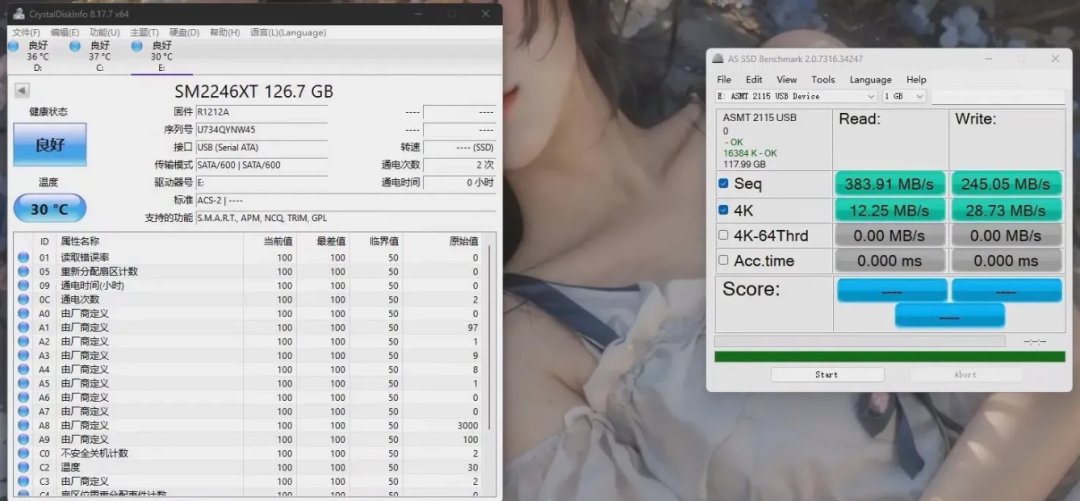

跑圈OK不掉速

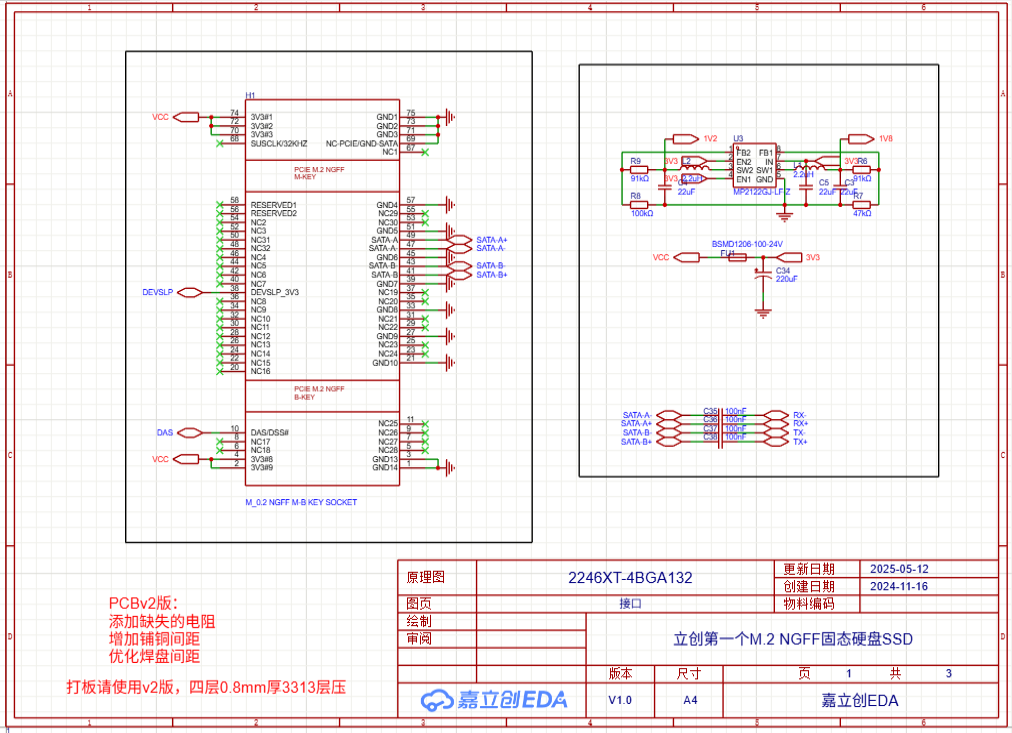

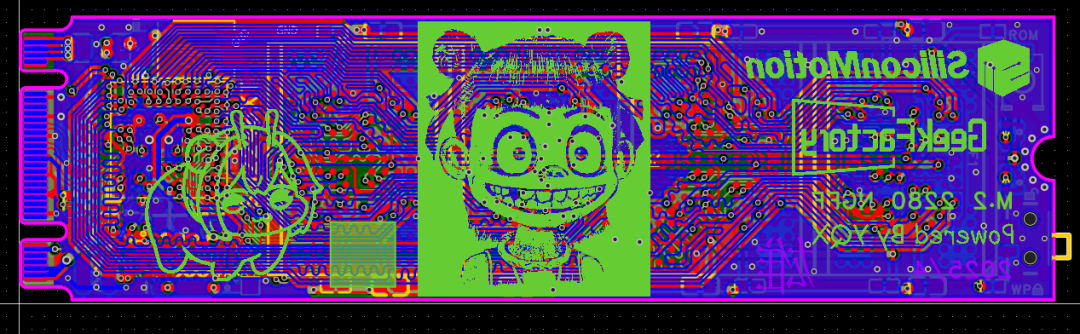

用嘉立创EDA设计的单面板。

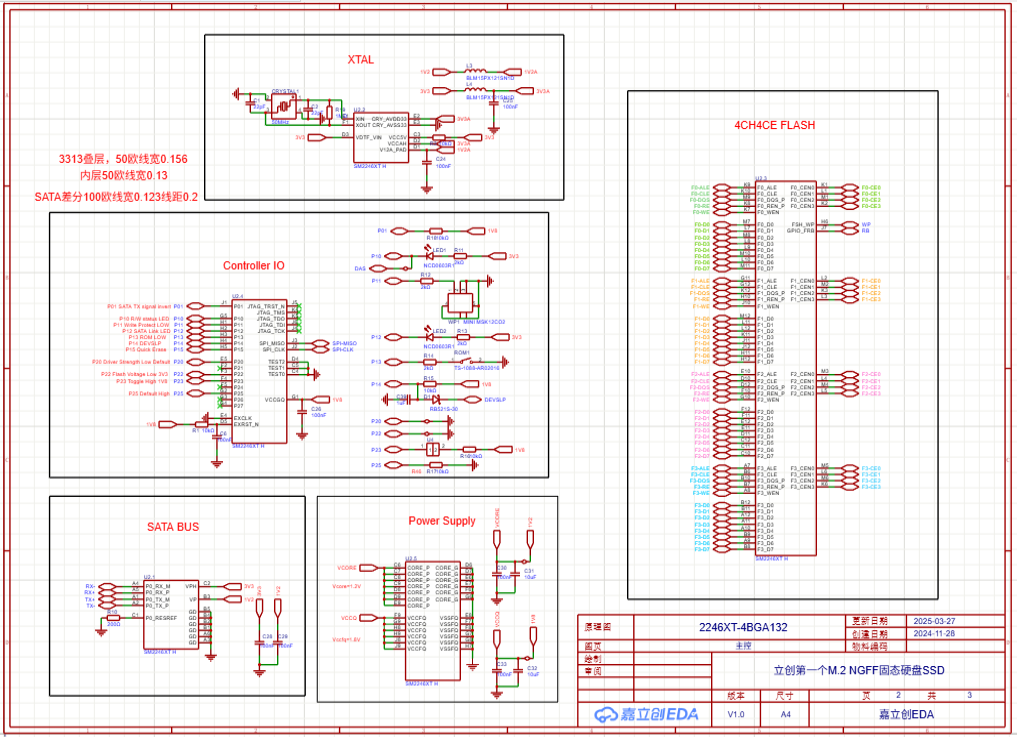

硬件参数
主控：慧荣2246XT，默认VCCF3.3V，VCCQ1.8V
无CE跳线设计
尾部带ROM短接按钮，和一个没用的写保护开关
土狗跳线为特殊焊盘，一坨锡搞定，再不用到处找10K电阻了
黑色聚合物钽电容：7343D，6.3V220uF；可增强滤波效果和掉电保护，不差钱的可以加上（忒贵），不加也不影响使用。
PCB免费下单说明：
四层0.8mm沉金板(喷锡也不是不行)
层叠3313，阻抗选免费+-20%
免费打板，只能用绿油。许愿：有不差钱的打白油PCB甚至彩色丝印也可以，顺便送我一片^_^!
怎么达到最大速度？
46XT极限速度约为读500M写400M。
一般搭配东芝19/15nm颗粒或英特尔3D MLC容量在256G以上的，即可达到最大速度。
DIY成本？
所有元件都很容易买到，不加颗粒的物料成本约20元。此板整个设计极为简洁，没有多余的跳线，尽可能少的元件，种类也压缩了，能通用的都通了，对新手学习和手焊友好。不会焊你可以铁板烧，单面板就是这么随意。
