在电力监测、工业控制等领域，数据采集的精度不足、多通道同步性差等问题，常常让系统响应滞后、决策失误！珠海海芯 HX7606-Q 八通道 16 位高精度 ADC 解决方案强势登场，让每一次数据转换都精准高效！HX7606-Q兼容AD7606BSTZ-RL。
一、多领域的数据采集痛点与解决方案

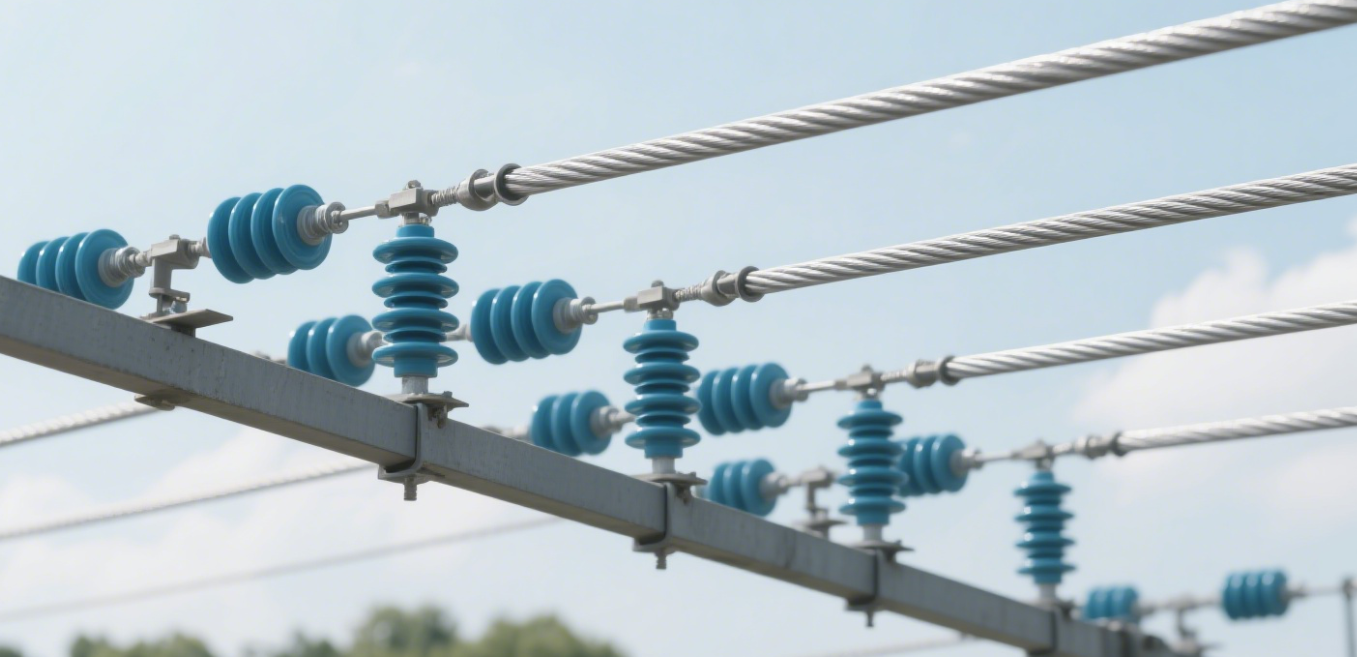

（一）电力线路监测
电力线路监测对电流、电压等信号的采集精度和实时性要求极高，传统 ADC 常因输入范围有限（仅 ±5V），无法直接适配高压信号；且多通道转换不同步，导致相位差计算误差超标。
珠海海芯 HX7606-Q 解决方案：
宽量程模拟输入
多数竞品输入量程局限于 ±5V，处理高压信号需额外分压电路，易引入误差；而HX7606-Q 支持 ±10V、±5V 宽量程模拟输入，无需额外分压电路，直接采集高压信号，减少误差环节。
八通道同步采样功能
竞品多为 4 通道，扩展 8 通道需多芯片组合，成本高且同步误差大；少数 8 通道竞品同步间隔超 1ms，难满足多相系统需求。HX7606-Q 原生 8 通道，双控信号实现同步采样，最大间隔仅 0.5ms，同步精度提升 50% 以上，单芯片完成多参数同步采集，集成效率更高。
输入钳位电压范围大
竞品输入钳位电压多在 ±20V 以内，ESD 防护不足 6kV，在工业强电磁环境中易损坏。而HX7606-Q 有着±30V 输入钳位保护，8kV ESD 防护，在复杂电网环境中稳定工作，抗干扰能力远超传统器件。

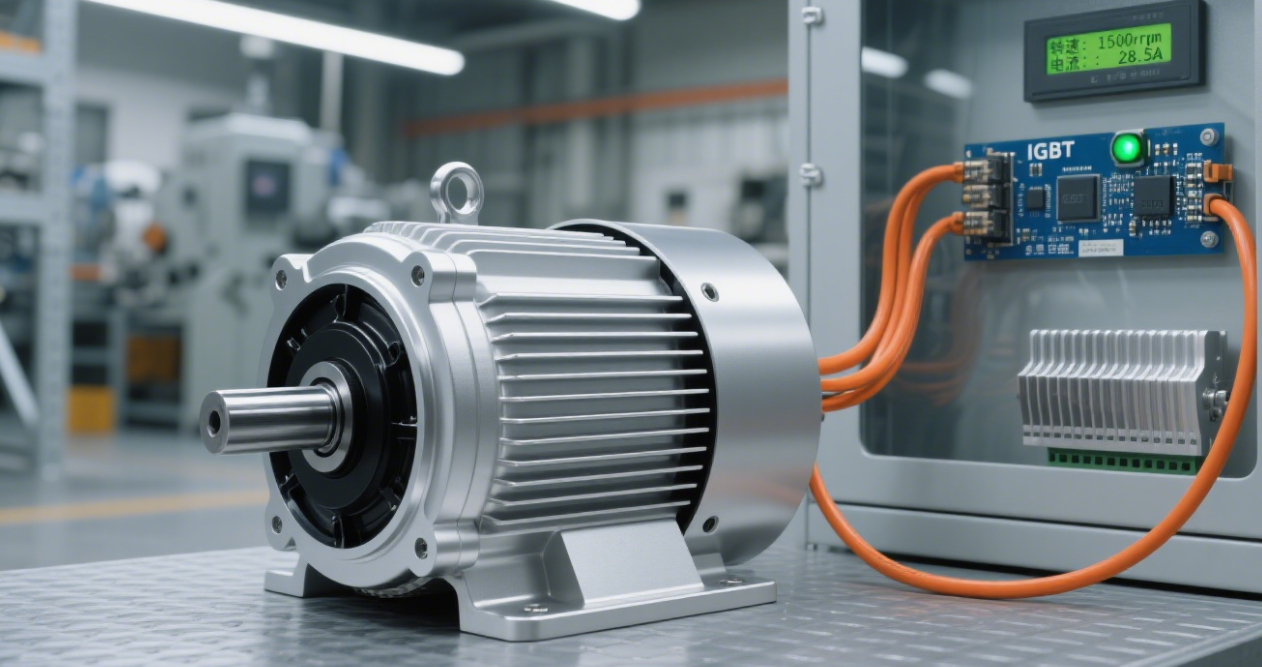

（二）多相电机控制
多相电机控制中，电流、转速等信号的高速采集是关键，传统 ADC 采样率不足（低于 100kSPS），难以捕捉电机动态变化；且噪声过大，导致控制指令滞后。
珠海海芯 HX7606-Q 解决方案：
高采样率
竞品无过采样时采样率多低于 150kSPS，64 倍过采样后信噪比难突破 90dB，且抗混叠滤波性能薄弱。HX7606-Q 200kSPS 全通道同步采样率，比竞品高 30% 以上，可捕捉更快的动态信号。
过采样率
竞品通常64 倍过采样后信噪比难突破 90dB，而HX7606-Q 有86dB 高信噪比（无过采样），95dB（64 倍过采样），有效过滤电磁干扰，让微弱信号清晰可辨。
二阶抗混叠模拟滤波器
与高采样率进行搭配，减少高频噪声对采样信号的影响，提升控制精度。
（三）数据采集系统
数据采集系统需要同时处理多路信号，传统 ADC 通道数量少（多为 4 通道以下），扩展成本高；且接口兼容性差，难以适配不同控制器。
珠海海芯 HX7606-Q 解决方案：
多通道输入
集成 8 通道模拟输入，单芯片即可满足多信号采集需求，减少器件数量，降低系统成本。
三种接口模式

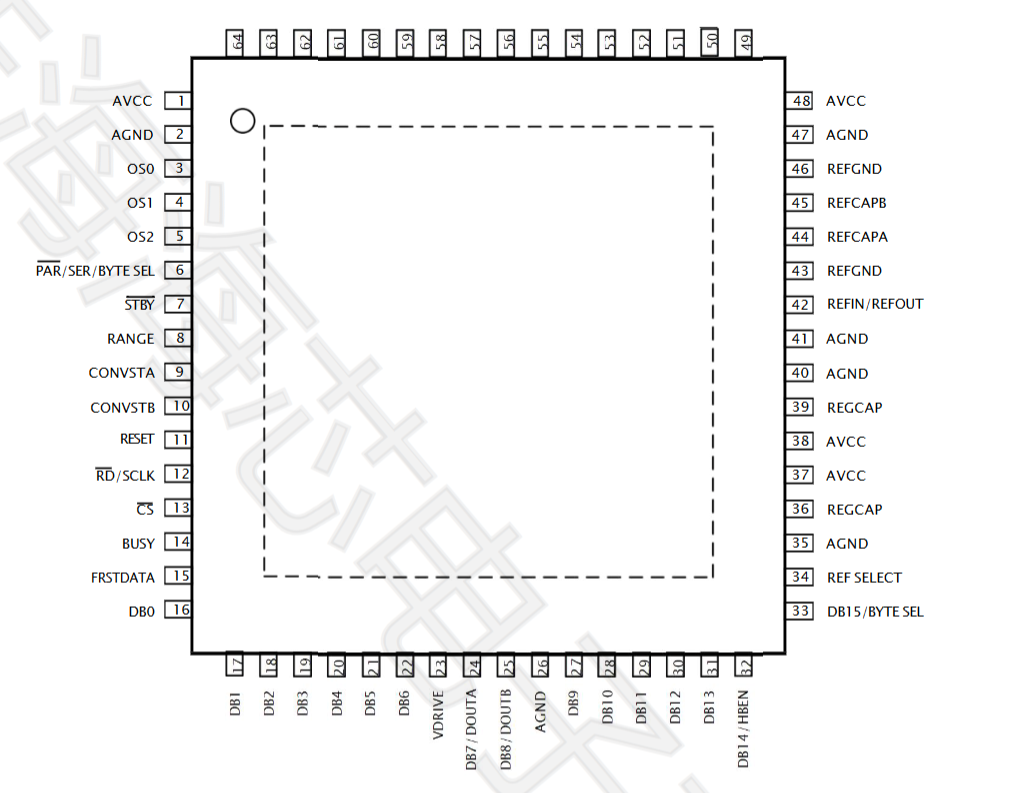

支持并行、高速串行、并行字节三种接口模式，通过 PAR/SER/BYTE SEL 引脚灵活切换，适配各类 MCU、DSP 控制器。
宽电压范围
5V 单模拟电源供电，VDRIVE 支持 2.3V-5.25V 宽范围，兼容不同电平系统，设计更灵活。
二、核心技术与产品性能
（一）高精度转换，数据无失真
高精度线性转换
多数竞品输入量程局限于 ±5V，处理高压信号需额外分压电路，易引入误差；16 位 ADC 的微分非线性（DNL）多在 ±3LSB 以上，积分非线性（INL）超过 ±5LSB。而HX7606-Q 采用 16 位分辨率设计，微分非线性（DNL）±2LSB，积分非线性（INL）±4LSB，确保转换结果的线性度。
微弱信号精准转换
1MΩ 高模拟输入阻抗，几乎不影响被测电路，从源头保证信号真实性。无论是 ±10V 的高压信号还是微弱的传感器输出，都能精准转换，让每一个数据都可靠可信。
（二）多通道同步，时序可控
通过 CONVSTA 和 CONVSTB 两个转换启动信号，可分别控制 V1-V4 和 V5-V8 通道组的同步采样，实现 8 通道并行数据采集。BUSY 信号实时指示转换状态，确保数据读取时机准确。最大通道转换间隔仅 0.5ms，满足多相系统、多参数同步监测的严苛时序要求。
（三）灵活过采样，适配多场景
集成数字滤波器过采样功能，支持 2 倍、4 倍、8 倍、16 倍、32 倍、64 倍多种过采样倍率。64 倍过采样时，信噪比可达 95dB，3dB 带宽 1.5kHz，适合高精度低频信号采集；无过采样时，200kSPS 高采样率搭配 22kHz 带宽，完美适配高速动态信号，一处设计，多场景适用。
（四）强抗干扰与宽温工作
高电压输入钳位保护
±30V 输入钳位保护，8kV ESD 防护，在工业强电磁环境中不易损坏，提升系统可靠性。
宽温度工作范围
-40℃~85℃宽温工作范围，无论是严寒的户外电力设备还是高温的工业机房，都能稳定运行，适应极端环境。
低温漂
内置精密参考源及缓冲电路，参考电压温度漂移仅 ±3.5ppm/℃，确保全温域内转换精度稳定。

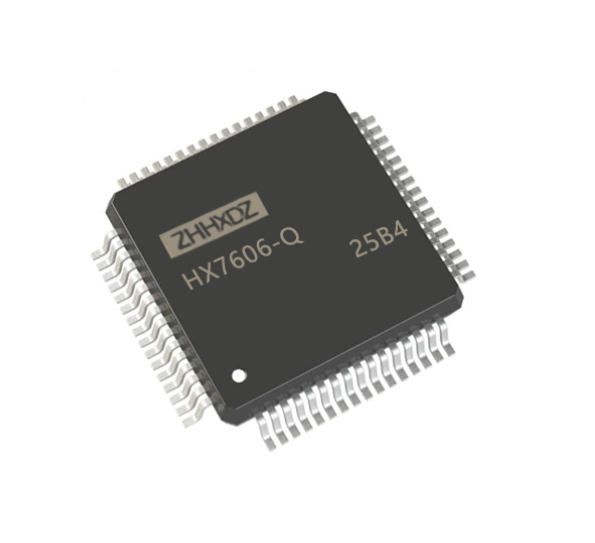

三、本方案重要器件推荐
|
商品编码 |
型号 |
封装 |
类目 |
芯片厂家 |
|
LQFP-64 |
八通道 16 位 ADC |
珠海海芯（ZHHXDZ） |
