扬兴YSO212PU系列—超低抖动·可编程差分振荡器

YSO212PU系列可编程差分振荡器以卓越的低抖动性能、全频段任意频点定制能力，以及小型化和高可靠设计，为AI算力集群、云计算基础设施、光通信传输设备、超大规模数据中心、5G基站、高速以太网及精密测试仪器等严苛应用提供稳定可靠的时钟源。





一、产品特性/Features



频率范围/ Frequency Range：200kHz to 1500MHz

RMS抖动/RMS Jitter [12 kHz~20 MHz]：0.08 ps 典型值 (12kHz to 20MHz)

频率偏差/Total Stability：总偏差 ±50PPM

供电电压/Supply Voltage：3.3V, 2.5V, 1.8V

工作温度/Operating Temperature：-40℃ to +85℃

封装尺寸/Package Size：3.2*2.5mm, 2.5*2.0mm, 2.0*1.6mm

输出方式/Output Type：LVPECL, LVDS, HCSL, LPHCSL, LVDS-Boost (800mV typ.), CML



二、产品亮点/Advantages



（1）任意频点定制，灵活交付

基于先进的PLL锁相环技术，YSO212PU系列可实现200kHz–1.5GHz全频段任意频点定制（可精确到小数点后六位，例如 25.000625MHz），并支持快速OTP烧录交付，灵活满足非标准频点需求，显著缩短研发验证周期。



（2）0.08ps超低抖动，行业领先

12kHz–20MHz带宽下，YSO212PU的RMS抖动典型值仅0.08ps，达到业内差分晶振领先水平，可满足高速链路、精密计算和交换设备等对时钟抖动极为敏感的应用，有效提升系统稳定性、信号完整性与BER可靠度。

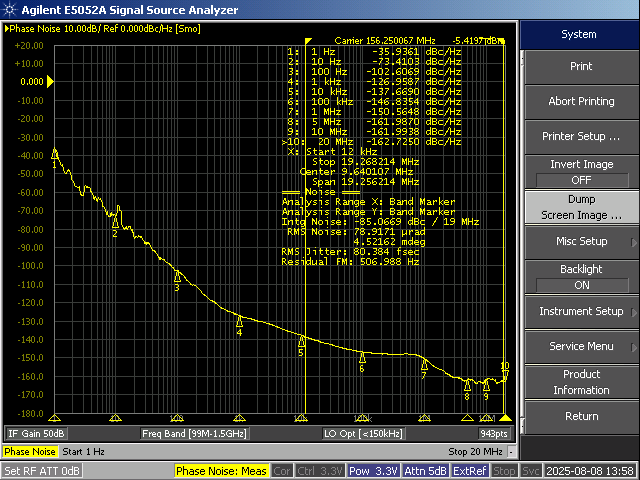

实测数据图：RMS Jitter 80fs @ 156.25MHz (12kHz - 20MHz



（3）灵活可靠，适配多场景应用

YSO212PU系列提供2016、2520、3225多种封装选择，兼容LVPECL、LVDS、HCSL、LPHCSL、LVDS-Boost、CML等主流差分输出格式，并具备出色的抗干扰能力。在–40 ~  +85℃工业级宽温条件下，总频差控制在±50PPM以内，即使在严苛环境中也能保持稳定输出。



三、应用领域/Applications



典型应用：

100G/200G/400G相干光传输

10G/40G/100G光以太网

AI算力集群与云计算基础设施

数据中心、服务器与核心时钟同步系统

3G-SDI/12G-SDI/24G-SDI广播级视频系统

精密测试与测量仪器

FPGA/ASIC时钟



推 荐 物 料

产品名称	物料编码	型号	规格参数
YSO212PU	C52268247	AQ2EL89CEIB112YLC-300M	YSO212PU 300MHZ 6P 3225 3.3V FS±50PPM -40~85℃ LVDS
	C52268236	AQ2EL89CEIB112YLC-200M	YSO212PU 200MHZ 6P 3225 3.3V FS±50PPM -40~85℃ LVDS
	C52268238	AQ2EL89CBIB112YLC-135M	YSO212PU 135MHZ 6P 3225 2.5V FS±50PPM -40~85℃ LVDS
	C52268239	AQ2EL89CEIB112YLC-100M	YSO212PU 100MHZ 6P 3225 3.3V FS±50PPM -40~85℃ LVDS
	C52268244	AQ2EL89CEIB112YLC-156.253906M	YSO212PU 156.253906MHZ 6P 3225 3.3V FS±50PPM -40~85℃ LVDS
	C52268242	AQ2EL89CEIB112YLC-50M	YSO212PU 50MHZ 6P 3225 3.3V FS±50PPM -40~85℃ LVDS AQ2EL89CEIB112YLC-50M
