在电子设备设计中，电压转换的场景并不少见。珠海海芯电子 HX7662-S/HX7662-P电荷泵电压转换器解决方案来了，让每一分电能都高效利用，简化电路设计更省心！HX7662兼容进口产品ICL7662EBA+T、ICL7662CPA+。
一、电子设备的痛点与解决方案！
（一）数据采集系统的 “能耗焦虑”
数据采集系统核心痛点：转换效率低，导致整机功耗居高不下；外部元器件繁多，电路设计复杂，占用 PCB 空间大；电压输出不稳定，影响采集精度。
海芯电子HX7662-S/HX7662-P解决方案：
99.7% 典型空载转换效率
极高的能量转换，大幅降低系统能耗，延长设备续航时间。
仅需 2 个外部电容
精简外围电路，减少元器件采购成本，节省 PCB 布局空间，简化设计流程。
稳定电压输出
采用集成振荡器与控制电路，输出电压波动小，保障数据采集精度稳定可靠。
（二）运算放大器的 “电压困扰”
运算放大器（Op Amps）核心痛点：需要稳定的负电压供电，传统方案转换效率低、温漂大；极端温度下电压输出不稳定，影响放大器性能。
海芯电子HX7662-S/HX7662-P解决方案：
宽范围电压转换
支持 + 4.5V~+20V 输入转换为 - 4.5V~-20V 输出，适配多种运算放大器电压需求。
宽温域稳定工作
商业级 0~70℃、扩展级 - 40~85℃多档温度范围可选，极端环境下仍保持稳定输出，确保放大器性能不受温度波动影响。
低输出阻抗
输出源阻抗低（如 V+=15V 时约 60Ω），带载能力强，减少负载变化导致的电压漂移。
（三）RS-232 通信的 “纹波干扰”

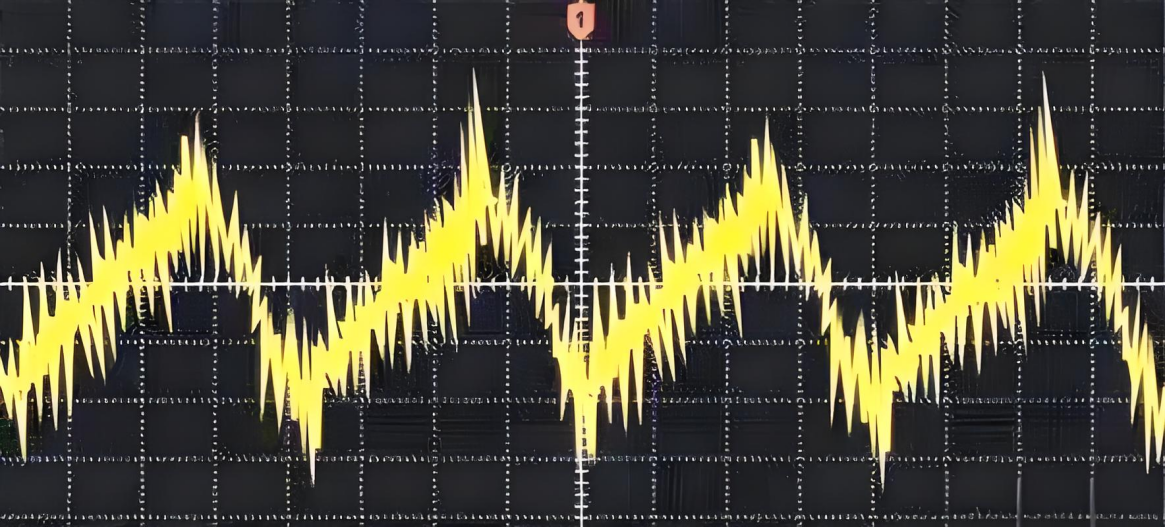

RS-232 电源核心痛点：电压纹波大，导致通信信号失真；转换效率低，设备发热严重，影响使用寿命。
海芯电子HX7662-S/HX7662-P解决方案：
低输出纹波
5kHz 泵频下，10μF 电容配合 10mA 负载时，纹波仅约 10mV，减少通信干扰，提升信号完整性。
高效能量转换
减少电能损耗，降低设备发热量，延长 RS-232 接口及整机使用寿命。
灵活频率调节
可通过外部电容调整振荡频率，避开通信频段干扰，优化电磁兼容性（EMC）。
（四）电源分配的 “精度难题”

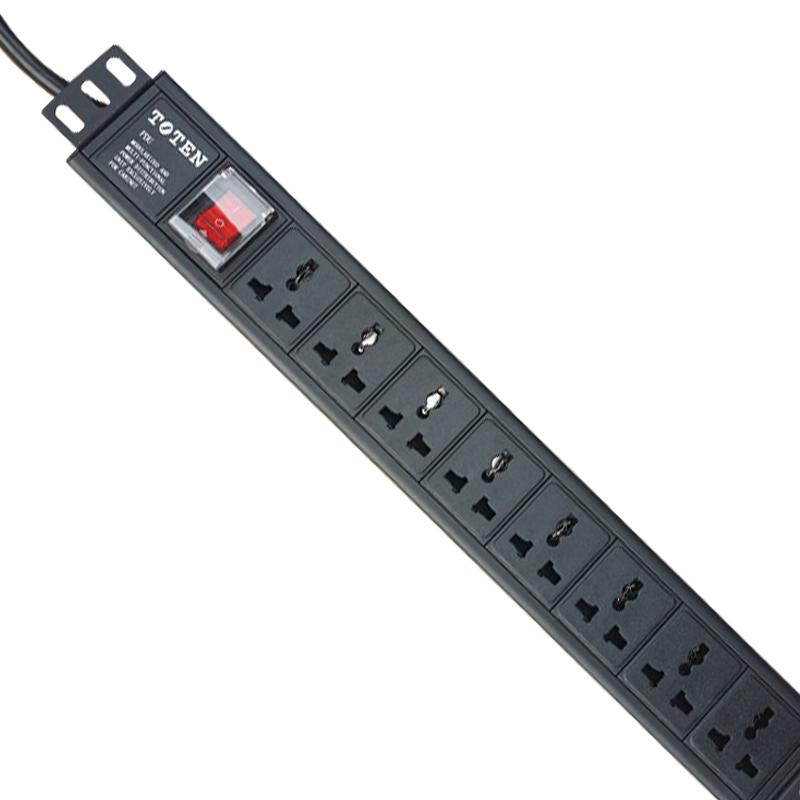

电源分配器核心痛点：电压分割精度低，影响下游电路工作稳定性；传统方案需要多颗芯片组合，成本高且调试复杂。
海芯电子HX7662-S/HX7662-P解决方案：
精准电压分割
支持 Vout=Vs/2 的电源分配功能，电压分割误差小，保障下游电路供电稳定。
单芯片多功能
无需多颗芯片组合，降低硬件成本，简化电路调试流程，提升设计效率。
二、核心技术与产品性能
（一）HX7662-S/HX7662-P 高效转换，低耗稳定
1、宽压适配，灵活转换
支持 + 4.5V~+20V 宽范围输入，可转换为对应的 - 4.5V~-20V 输出，满足不同设备的负电压供电需求。采用电荷泵原理，通过内部 4 颗功率 MOS 开关（1 颗 P 沟道、3 颗 N 沟道）的交替切换，实现电压 inversion，转换过程高效且稳定。
2、超低功耗，节能显著
静态电流极低：在 V+=5V、无负载时，振荡器 sink/source 电流仅 0.5μA；V+=15V 时也仅 4.0μA，对于长期待机的低功耗设备（如智能传感器），能大幅延长电池使用时间。
3、高效特性，接近理想
典型空载转换效率达 99.7%，远超传统线性转换方案。在轻负载场景下，能量损耗可忽略不计，特别适合对功耗敏感的便携式电子设备。
（二）HX7662-S/HX7662-P 宽温工作，极端适配
1、多档温度范围，场景全覆盖
商业级： 0~70℃，满足日常消费电子、办公设备等常规环境需求。
扩展级：-40~85℃，适配工业控制、户外电子设备等较严酷环境。
2、全温域稳定性能
在- 55℃~85℃范围内，振荡器频率、输出阻抗等关键参数变化平缓，确保低温不“罢工”、高温不“失控”，保障设备在极端环境下的连续稳定运行。
（三）HX7662-S/HX7662-P 灵活配置，场景适配
1、级联扩展，电压倍增

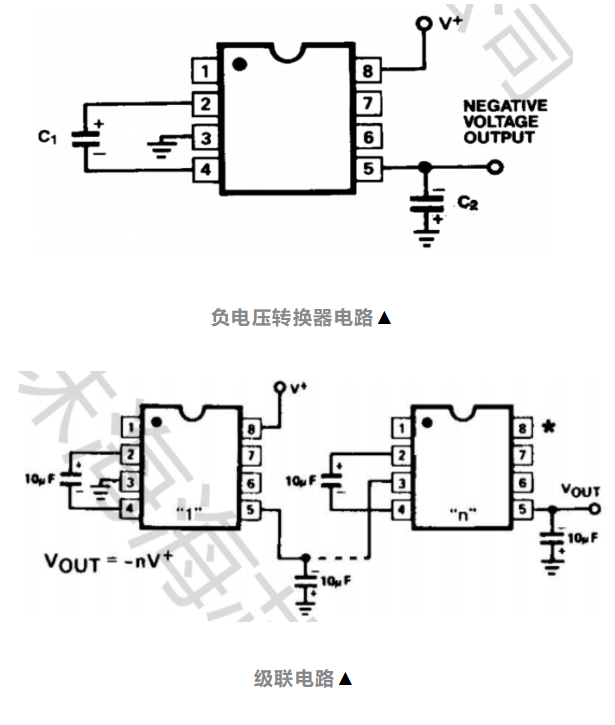

支持多颗芯片级联，实现输出电压倍增，公式为 Vout=-n×V+（n 为级联芯片数量）。例如，2 颗芯片级联时，+15V 输入可转换为 - 30V 输出，满足高电压需求场景（如某些高压运算放大器）。轻负载下最多可级联 10 颗，输出电压灵活可调。
2、并行降阻，增强带载
多颗芯片并行使用时，总输出阻抗降低（ROUT = 单颗阻抗 /n），带载能力增强。例如，2 颗芯片并行，输出阻抗降至单颗的 1/2，可驱动更大电流负载，适用大功率设备供电。
3、频率可调，优化性能
降低频率：通过 OSC 与 V + 引脚间连接外部电容，可降低振荡频率，提升低输出电流场景下的效率（需配合增大 C1、C2 电容值补偿阻抗）；
提高频率：通过外部振荡器驱动 OSC 引脚（串联 1kΩ 电阻防闩锁），或连接 TEST 引脚至 V+，可提高频率，减少外部电容体积，降低输出纹波（适用于音频设备等对纹波敏感的场景）。
（四）HX7662-S/HX7662-P 可靠设计，安全运行
1、闩锁防护，避免损坏
所有端子电压不得超过 V + 或低于地，否则可能导致破坏性闩锁。建议外部电源输入先于芯片上电，避免反向电压冲击，延长芯片使用寿命。
2、输出保护，稳定带载
输出源阻抗低且稳定，随温度和输入电压变化小（如 V+=15V 时约 60Ω），即使负载电流变化（如 10mA 时输出电压仅从 - 15V 降至 - 14.4V），仍能保持输出电压稳定，避免负载波动对下游电路的影响。
（五）HX7662-S/HX7662-P 精简设计，低成本适配
1、外围元件少，成本低
仅需 2 颗低成本 10μF 极性电解电容（C1、C2）作为外部元件，无需电感等昂贵器件，大幅降低物料成本。
2、封装多样，适配灵活

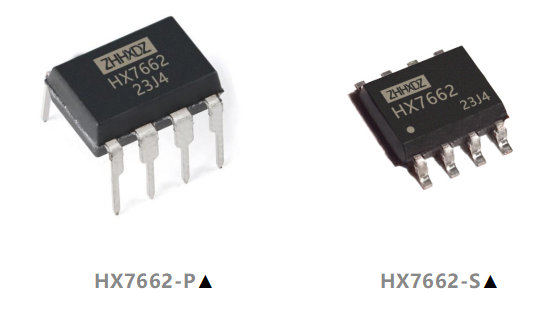

提供 SOP-8 和 DIP-8 两种封装，SOP-8 适合小型化、高密度 PCB 布局，DIP-8 便于手工焊接和调试，满足不同生产工艺需求。
3、功能集成，简化设计
集成振荡器、控制电路及功率开关，无需额外设计驱动电路，缩短研发周期，降低设计难度，特别适合中小规模电子设备的快速开发。
三、本方案主要器件件推荐
|
型号 |
封装 |
类目 |
芯片厂家 |
|
SOP-8 |
反相器 |
珠海海芯电子 |
|
|
DIP-8 |
反相器 |
珠海海芯电子 |
四、技术服务
珠海海芯电子有限公司（ZHHXDZ）专注于 CMOS 集成电路的研发、生产与销售，核心团队拥有丰富的模拟电路设计经验，深耕电压转换、电源管理等领域多年。
公司产品覆盖电荷泵电压转换器、电源管理芯片等系列，广泛应用于数据采集系统、工业控制、消费电子、通信设备、等众多领域。依托强大的研发实力，可为客户提供定制化技术支持。
