你是否用过AirTag，在人来人往的机场中轻松找到自己的行李箱？
你是否体验过靠近智能汽车即车门自动解锁，无需掏出钥匙的便捷？
在AirTag、数字车钥匙提供的这些顺畅且精准的体验背后，一项关键的高精度定位与空间感知技术正发挥着关键作用——UWB（Ultra-wide Band，超宽带）。
UWB以其独特的厘米级甚至亚厘米级定位精度，以及低功耗、高安全、强抗干扰等优势，已成为高精度定位融合方案中的重要基石。它与其他无线技术（如蓝牙、Wi-Fi、北斗等）协同配合，共同构筑更智能、更无感的未来体验。
UWB：精准定位，智能感知
UWB（超宽带）技术：是一种无线载波通信技术，它不采用正弦载波，而是利用纳秒级的非正弦波窄脉冲传输数据，因此其所占的频谱范围很宽。
UWB技术具有系统复杂度低、发射信号功率谱密度低、对信道衰落不敏感、截获能力低和定位精度高等优点，尤其适用于室内等密集多径场所的高速无线接入。
UWB发展历程
UWB的雏形可追溯至上世纪60年代的雷达技术，但真正进入民用市场，则是在2002年美国FCC开放相关频段之后。
中国于2008年开始规划UWB频谱，并在2023年进一步明确了UWB在7235-8750MHz频段的使用规范，极大推动了其规模化应用。
UWB核心能力
1、高精度定位
基于飞行时间（ToF）、到达时间差（TDoA）、到达角（AoA）等机制，UWB能在复杂环境中实现10厘米甚至毫米级的定位能力，为多技术融合高精度定位方案提供了核心的微米级时间戳和厘米级空间分辨率。
2、安全短距通信
UWB信号因其独特的工作方式，难以被截获和干扰，非常适用于对安全性要求极高的场景，例如数字钥匙、安全支付等，为短距离安全交互提供了坚实保障。
3、微距雷达感知
UWB具备出色的穿透和微感知能力，可以穿透非金属障碍物，实现跌倒检测、呼吸心跳等生命体征监测，甚至能用于物体姿态识别，为环境和生命体征感知提供独特视角。
UWB应用场景
通过UWB模块、UWB标签和UWB基站等不同形态的部署，UWB技术正深刻改变着我们的生活和工作：
1、消费电子：AirTag物品追踪、TWS耳机空间音频体验与精准查找、智能家居设备间的精准联动。
2、汽车电子：UWB数字钥匙实现无感解锁与启动、精准泊车定位、儿童遗留检测。
3、工业4.0：AGV（自动导引车）精准导航、重要资产精准追踪、人员与设备防撞预警。
4、医疗健康：病患及医护人员精准定位、医疗资产追踪、基于精准定位的院内智能调度。
UWB定位精度，晶振是关键
UWB高精度定位的核心在于精确测量信号的飞行时间（ToF），这要求系统拥有极其精准和稳定的时钟基准。哪怕1纳秒误差，就会导致30厘米左右的定位偏差。
高性能晶振在UWB系统中，不仅是简单地“提供时钟”，它直接关系到定位系统能否稳定可靠运行：
1、提供精准时基：晶振频率稳定性直接决定ToF测距精度，是实现厘米级甚至毫米级定位的前提。
2、降低噪声与抖动：有助于提高信号清晰度与时间戳提取准确性，从而提升系统在复杂环境下的抗干扰能力。
3、保障多节点同步：在TDoA等多节点定位方式中，晶振能确保各节点时钟的高度一致性，保障系统整体协同运行的精度。
UWB晶振选型指南
为确保UWB系统发挥最佳性能，选择合适的晶振至关重要。基于UWB应用需求特点，YXC扬兴科技的晶振选型推荐如下：
微型化表晶：YSX2012SK系列

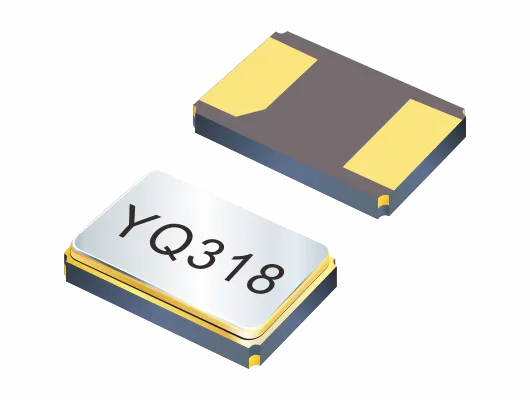

YSX2012SK系列
YSX2012SK是一款微型化贴片晶振，它专为满足UWB标签卡、UWB模块等设备的小型化和功耗敏感型应用而设计。
这款晶振能有效支持设备低功耗待机，显著延长电池寿命，使其成为RTC（实时时钟）模块的理想选择。
关键参数：
标准频率：32.768kHz
封装尺寸：2.0 x 1.2mm
负载电容：7pF, 9pF, 12.5pF等
工作温度：-40~﹢85℃
频率偏差：±10PPM / ±20PPM
工业级晶体谐振器：YSX211SL系列
YSX211SL系列
YSX211SL是一款工业级、小型化贴片晶体谐振器，专为UWB系统的主时钟应用而设计。
它提供稳定且高精度的频率输出，能全面覆盖 UWB应用设计常见的16MHz、32MHz、38.4MHz等频点，确保UWB系统获得精准而稳定的时钟基准。
凭借2.0*1.6mm的小型化封装和±10PPM的频率偏差，YSX211SL不仅能满足UWB标签/USB模块等对于紧凑设计和高可靠性的严苛要求，同时还具备卓越的高性价比。
关键参数：
频率范围：16 - 54MHz
封装尺寸：2.0 * 1.6mm
负载电容：8pF, 9pF, 12pF等
工作温度：-40 ~ ﹢85℃
频率偏差：±10PPM
高精度温补晶振：YSO510TP系列

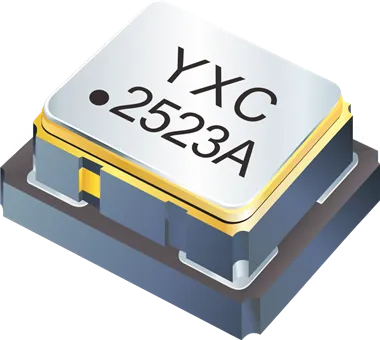

YSO510TP系列
YSO510TP是一款卓越的高精度温补晶振 (TCXO)，专为UWB基站以及其他对时间同步和频率稳定性有严苛要求的应用而设计。
特别推荐用于UWB工业定位、UWB电力巡检系统等对精度和环境适应性有极高要求的场景，其优异的温度稳定性能确保在宽温范围内依然提供精准时钟，从而实现更可靠的UWB定位和数据传输性能。
关键参数：
频率范围：10 - 52MHz
封装尺寸：提供2016 - 7050多种选项
输出方式：CMOS, Clipped Sine Wave
工作温度：-30 ~ ﹢85℃，-40 ~ ﹢85℃
频率温度特性（温度频差）：±0.28/0.5/1.5/2.5PPM
UWB的强大功能，离不开背后精准时钟的支撑。从微型化的表晶到高性能的温补晶振，晶振虽小，却是UWB系统实现“高精度定位的‘精度担当’”的关键所在。
推荐物料
|
类目 |
物料编码 |
型号 |
规格参数 |
|
无源晶振 |
YSX2012SK 32.768KHZ 2P 2.0*1.2 12.5PF ±20PPM -40~85℃ |
||
|
YSX2012SK 32.768KHZ 2P 2.0*1.2 9PF ±20PPM -40~85℃ |
|||
|
YSX2012SK 32.768KHZ 2P 2.0*1.2 7PF ±20PPM -40~85℃ |
|||
|
YSX211SL 16MHZ 4P 2016 8PF ±10PPM -40~85℃ |
|||
|
YSX211SL 16MHZ 4P 2016 9PF ±10PPM -40~85℃ |
|||
|
YSX211SL 16MHZ 4P 2016 12PF ±10PPM -40~85℃ |
|||
|
YSX211SL 32MHZ 4P 2016 8PF ±10PPM -40~85℃ |
|||
|
YSX211SL 32MHZ 4P 2016 9PF ±10PPM -40~85℃ |
|||
|
YSX211SL 32MHZ 4P 2016 12PF ±10PPM -40~85℃ |
|||
|
YSX211SL 38.4MHZ 4P 2016 10PF ±10PPM -40~85℃ |
|||
|
温度补偿晶体振荡器(TCXO) |
YSO510TP 32MHZ 3.3V -30~85℃ (±1.5PPM) Clipped Sine Wave |
||
|
YSO510TP 52MHZ 4P 2016 3.3V ±2PPM -30~85℃ (±0.5PPM) Clipped Sine Wave |
|||
|
YSO510TP 38.4MHZ 4P 2520 3.3V ±2PPM -30~85℃ (±0.5PPM) Clipped Sine Wave |
|||
|
YSO510TP 25MHZ 4P 3225 3.3V ±2PPM -40~85℃ (±2.5PPM) Clipped Sine Wave |
