终于开源了！这个瞄准镜，也太酷了……

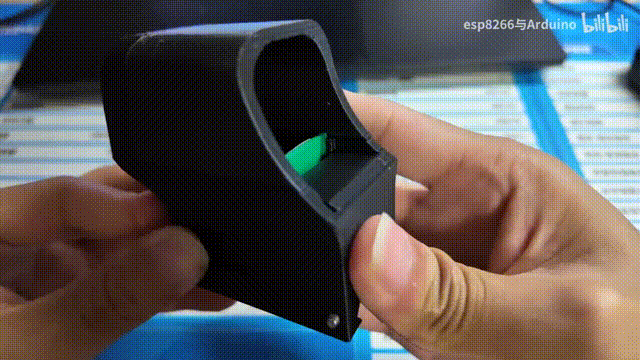

我，做了一个发射器瞄准镜！



玩真人CS，就像打瓦一样，能物理开挂体验感良好

*打瓦是网络用语，语出Valorant，是打《无畏契约》这款游戏的意思



01 项目功能&亮点 ”

1、支持瞄准图案：分别是方形，十字，圆形，圆形加十字准星

2、支持X轴Y轴水平校准，像水平仪那样，有图标显示

3、支持蜂鸣器提示，音量可调；支持电池低电量报警，可调

4、理论续航：4-7小时

5、支持OTA升级

6、后续会做升级，包含但不限于：显示软蛋库存

 演示一下！

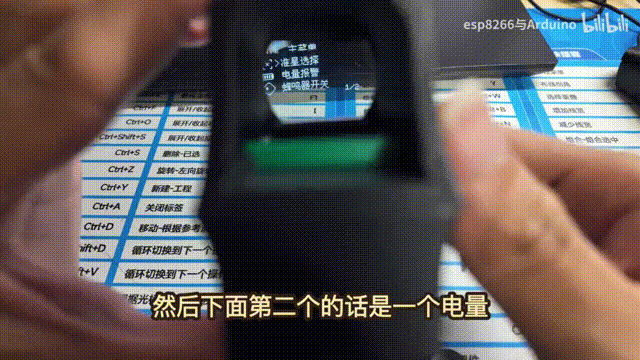

①主菜单样式

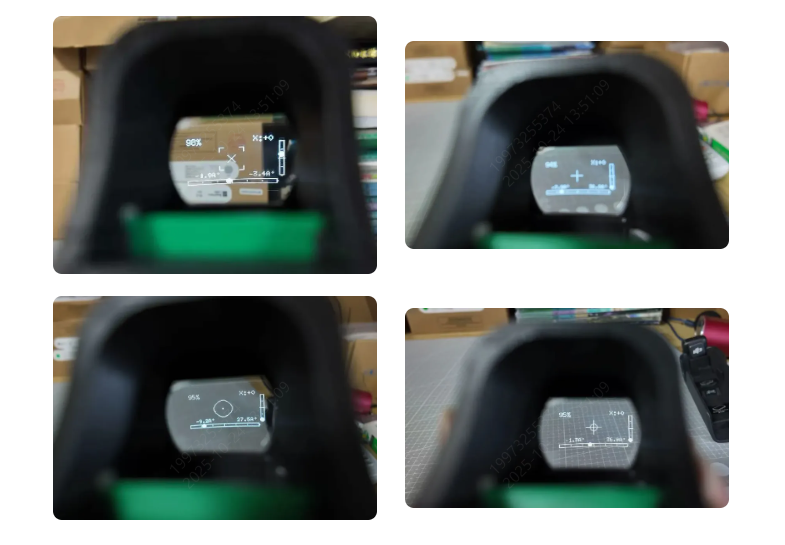

②准星样式



接下来，就到了最令小编兴奋的部分！

这个瞄准镜是用什么材料做的？

电路方案是怎样的？怎么实现这些功能的？

我们一起瞅瞅！



02 凸面弧面镜，必不可少？  ”

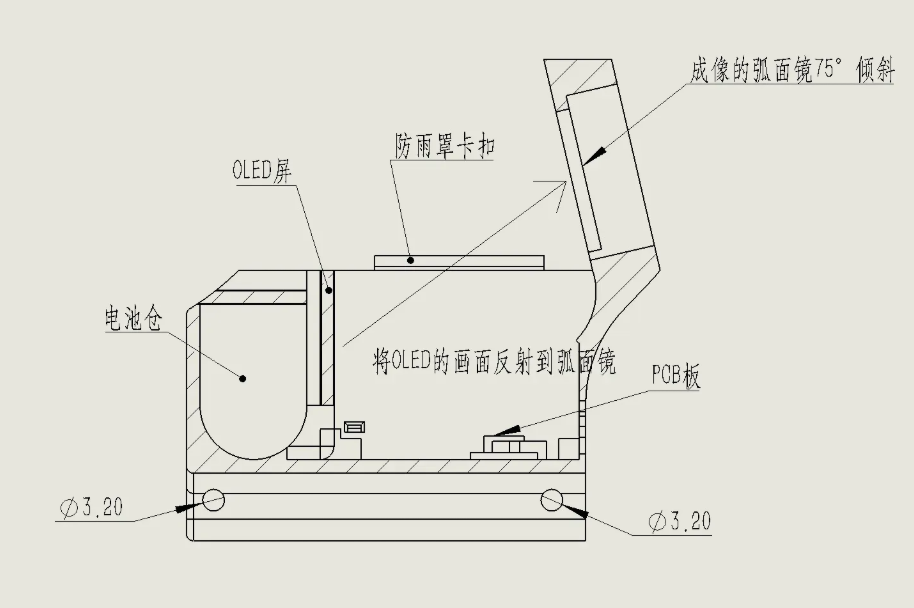

如图片所述，瞄准镜通过OLED显示图像，通过一个倾斜75度的凸面弧面镜(镀银膜)实现成像↓





瞄准镜的结构由这5部分组成：



1. 3D打印零件（开源了）：主体、防雨罩、卡块、电池盖板、OLED挡板、开关；螺丝M3*35、M3热熔螺母*各两个

2. 0.96寸OLED屏

3. PCB(自行设计)

4. 14250电池，必须是这款尺寸否则装不上

5. 弧面镜，用于成像

说明：这个弧面镜一定要买银膜，买银膜，买银膜，只能是银膜，必须是银膜，买错了有重影。



03 硬件设计方案  ”

这个电路主要由——电源电路，晶振电路，天线电路，复位电路组成。

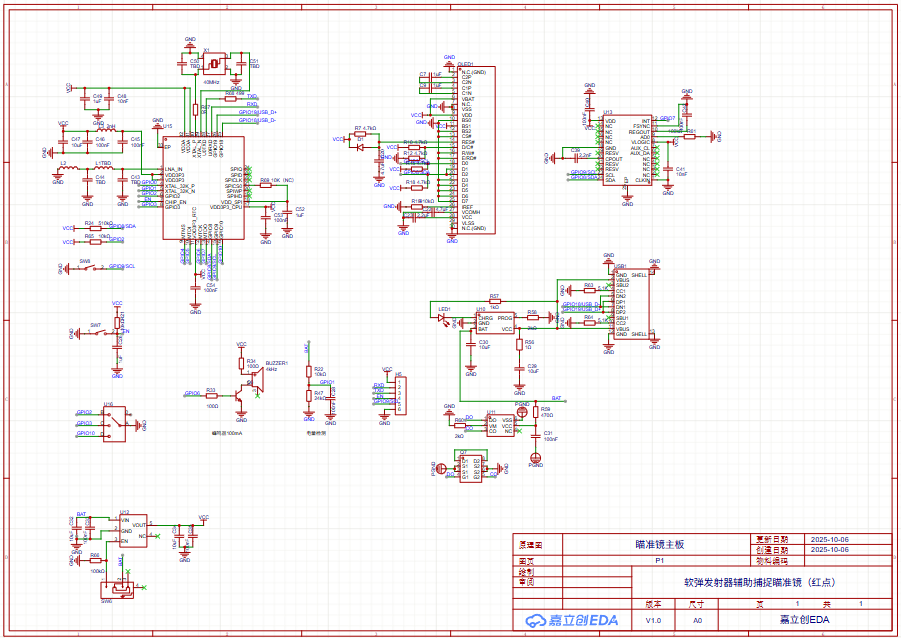

原理图

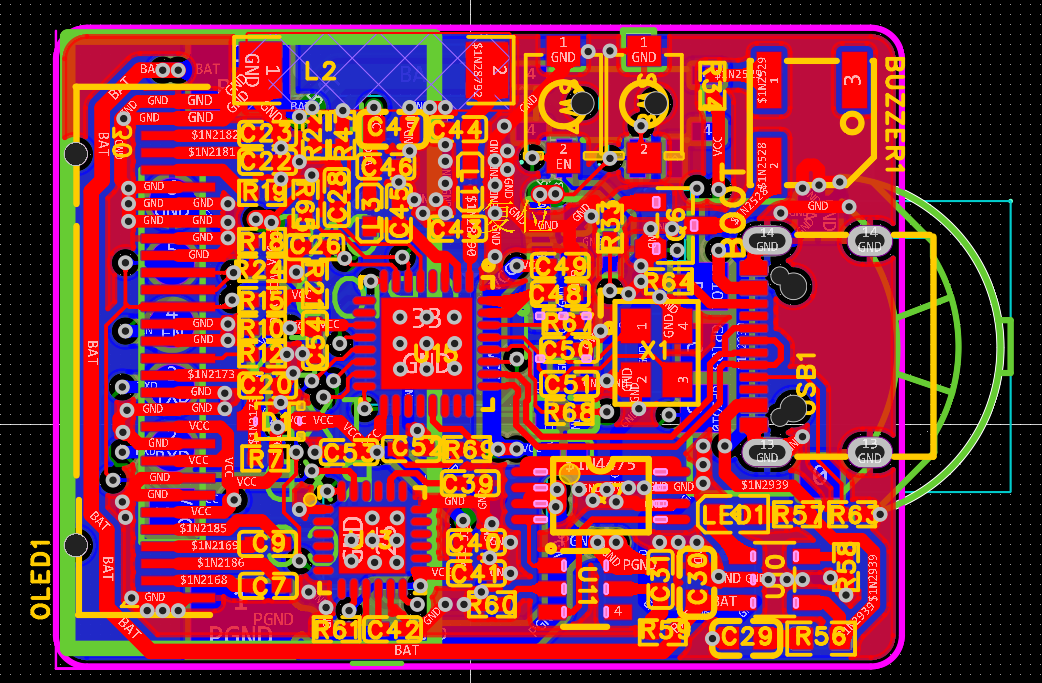

PCB图

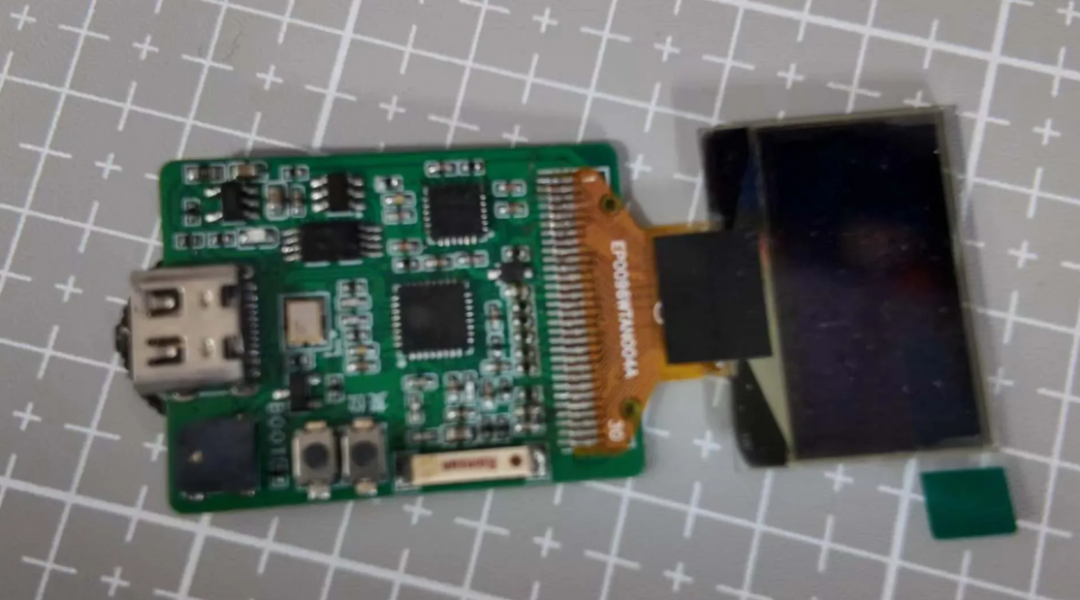

实物图

硬件参数/原理

• 主控：ESP32-C3FN4

• 陀螺仪：MPU6050，能读取姿态，实现水平仪功能

• OLED驱动芯片：SSD1306，SDA,SCL引脚的上拉电阻必须是4.7K

• 无源蜂鸣器只有100mA的电流，使用三极管驱动，通过主控的GPIO6输出PWM进行发声，如果觉得声音不够大，可以将R34电阻短接

• 充电芯片：LGS4084HB5，搭配了电池保护电路（DW01），防止过充

• LDO电路：采用RT9013-33GB作为5V转3.3V，最大输出500mA，这款PCB的所有电源都是3.3V供电，都是由这一个LDO进行输出的，在上电时有些不稳定，需要先接上电池在进行烧录程序

• 按键和电池检测电路：通过一个拨动按键实现



04  软件代码 ”

每次写代码都被喷，这次代码直接是BIN文件。需要代码去开源网址下载.
