今天，推荐一个超实用的工具！

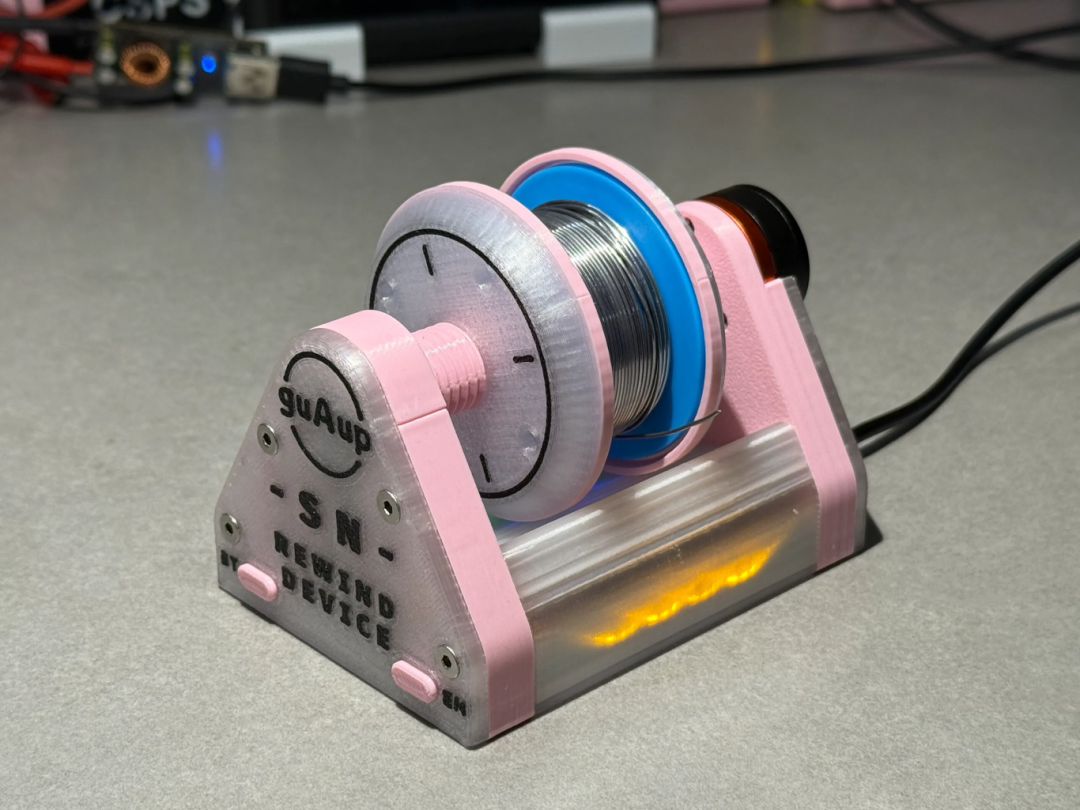

这是一个焊锡丝架子
它是用FOC控制的！这意味着，当你把焊锡拉出来后，它会自己卷回去
啊啊啊啊啊！好喜欢！好美观！好实用！有它，我的焊锡再也不愁收纳了！！！
1、单次拉出5秒-放料1/4圈，单次拉出最多放料6次-放料一圈半；按键可回料1/2圈

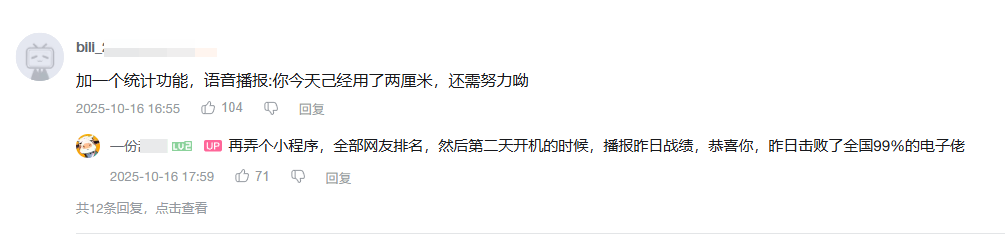

7.一个很有趣的建议
“建议作者增加功能——语音播报:你今天己经用了两厘米，还需努力呦”
小编OS：哈哈哈哈！这个功能好！期待作者加上(手动狗头)，增加我的焊接积极性
接下来，咱们瞅瞅它的设计方案！

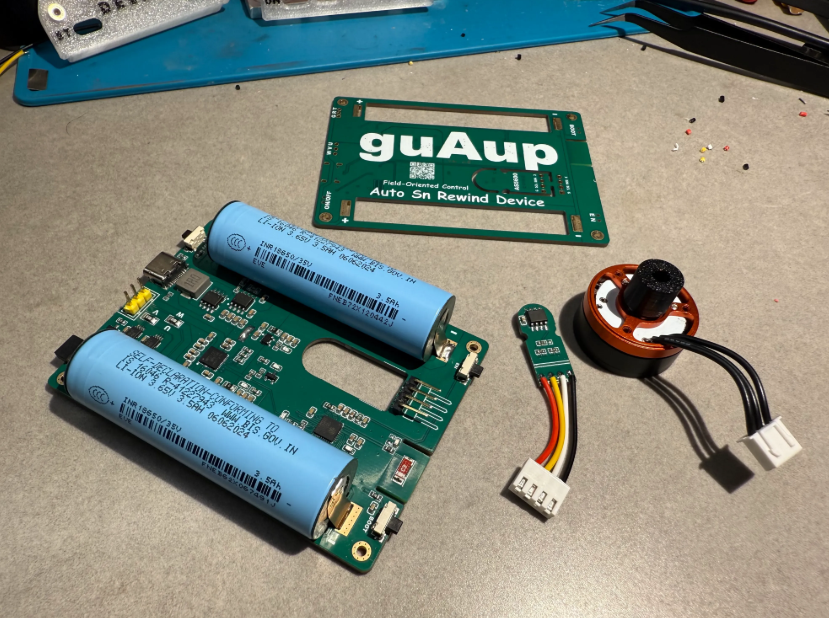

项目由作者自己设计的电路板和3D外壳组成：
以下是硬件设计方案↓

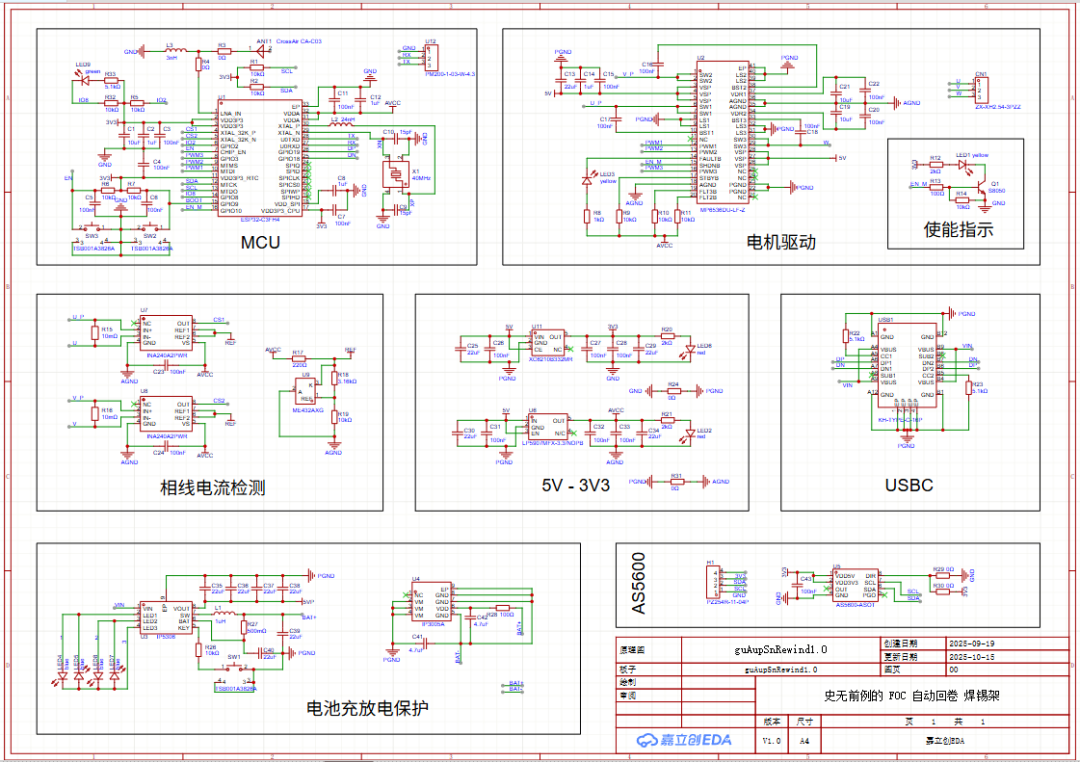

原理图

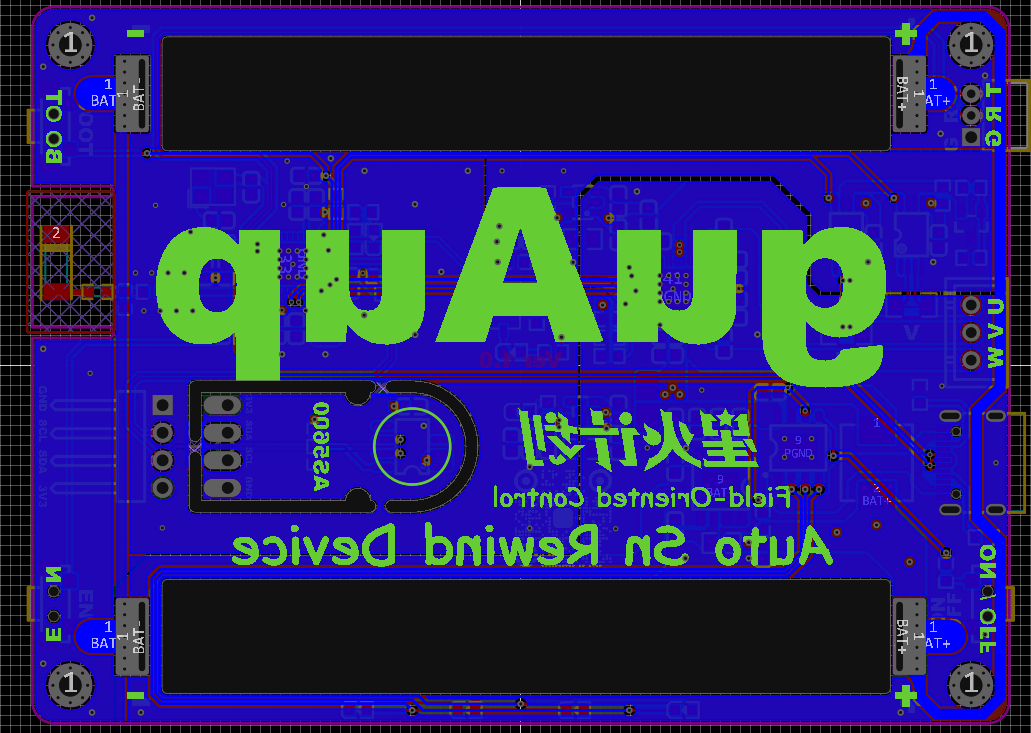

PCB图

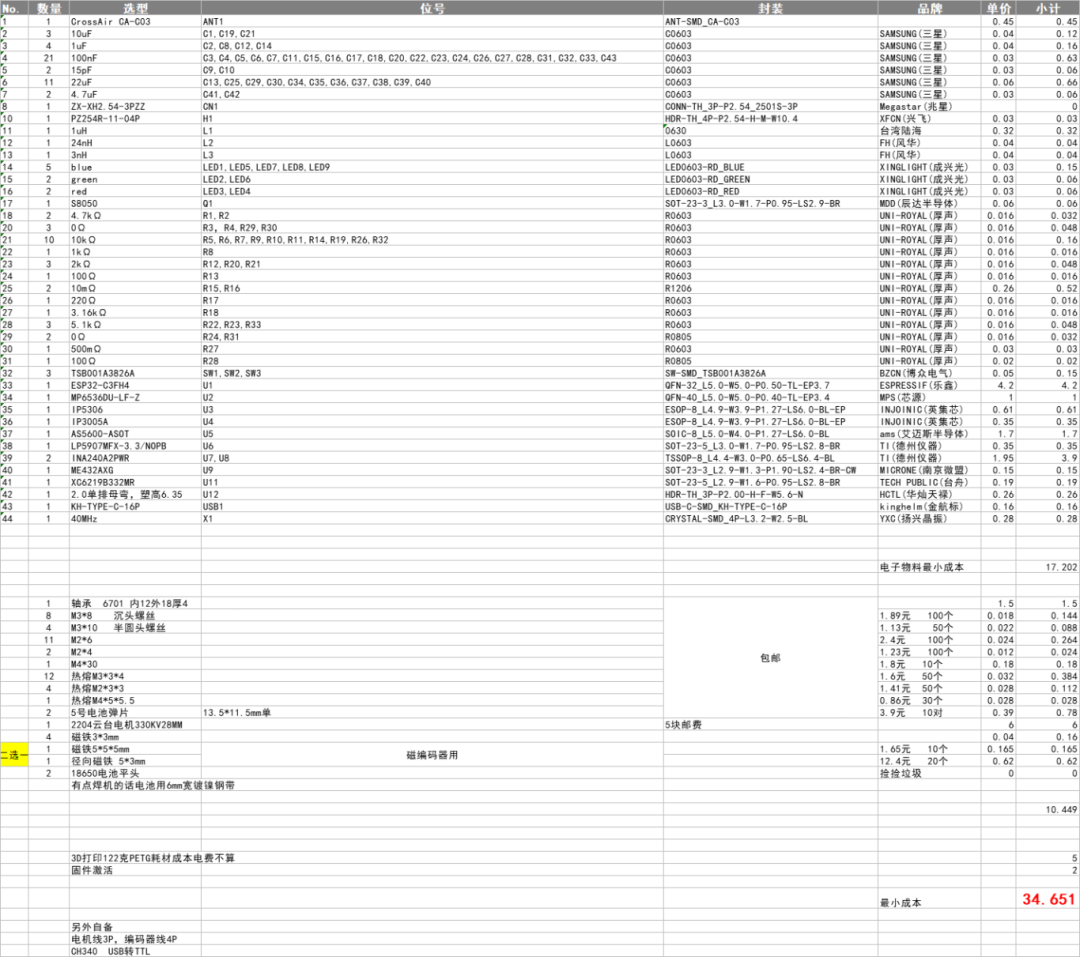

1.1 BOM表
1.2 参数说明
-
主控：ESP32C3
-
供电：18650电池
-
磁性位置传感器：AS5600
-
USBC口有数据功能和快充
-
待机功耗0.5W
-
运作功耗约1.7W
-
5V2A充电，普通充电器都可以充电

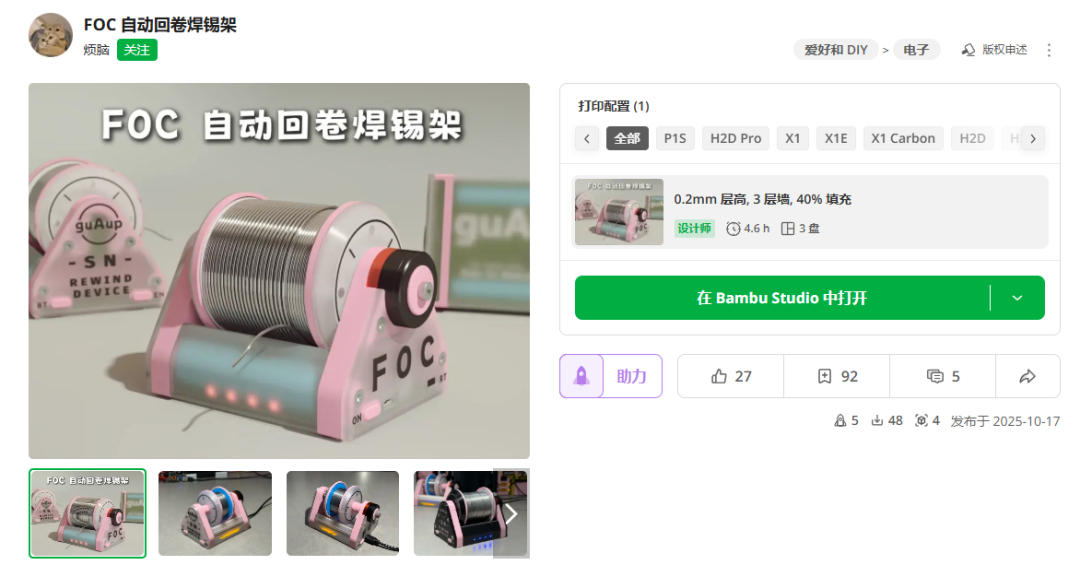

外壳已开源。
参数：122克PETG耗材
开源网址见第3章
除了外壳和PCB，还需要准备以下物料：
-
1个,,,轴承（12-18-4）
-
8个,,M3x8沉头螺丝
-
4个,,M3x10半圆头螺丝
-
11个,,M2x6螺丝
-
2个,,M2x4螺丝
-
1个,,M4x30手拧螺丝或者内六角螺丝
-
12个,,M3x3x4热熔螺母
-
4个,,M2x3x3热熔螺母
-
1个,,M4x5x5.5热熔螺母
-
4个,,3x3mm磁铁
-
1个,,5x3mm径向磁铁或者5x5x5mm方形磁铁
-
1个,,2204云台电机330kv
项目DIY总成本35元
如果你想复刻，想给作者点赞
欢迎前往开源网址
在遵循开源协议的前提下，友好复刻学习~
▼▼
开源网址：
