这，是一个钥匙扣！
它超好玩的！
-
有动画效果：火焰效果、流星雨、彩虹渐变、彩虹心形、跳动的心
-
能玩游戏：贪吃蛇、弹珠游戏、康威生命游戏
-
可播放静态图片：内置多种像素画
-
能显示26个字母、10个数字
-
支持五级亮度调节
-
EEPROM掉电保存
-
电源管理：可检测电池电量，可触发充电动画
-
支持二次开发：资料完善，软硬件全开源
-
DIY成本仅13元

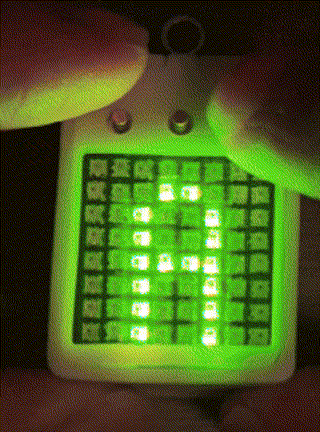

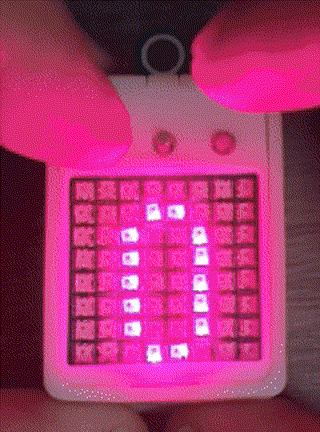

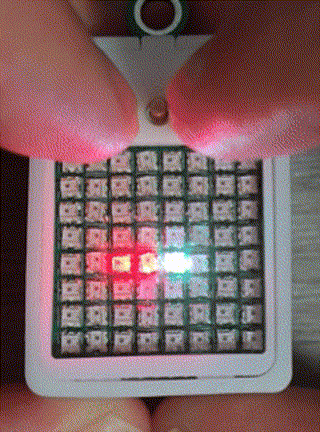

演示一下↓
停停停！
你是说，13元，就能做一个这么好玩的钥匙扣？！
有点意思！
那它是咋设计出来的？工作原理是什么？
钥匙扣的电路设计很简单，就是……堆灯珠！！！！

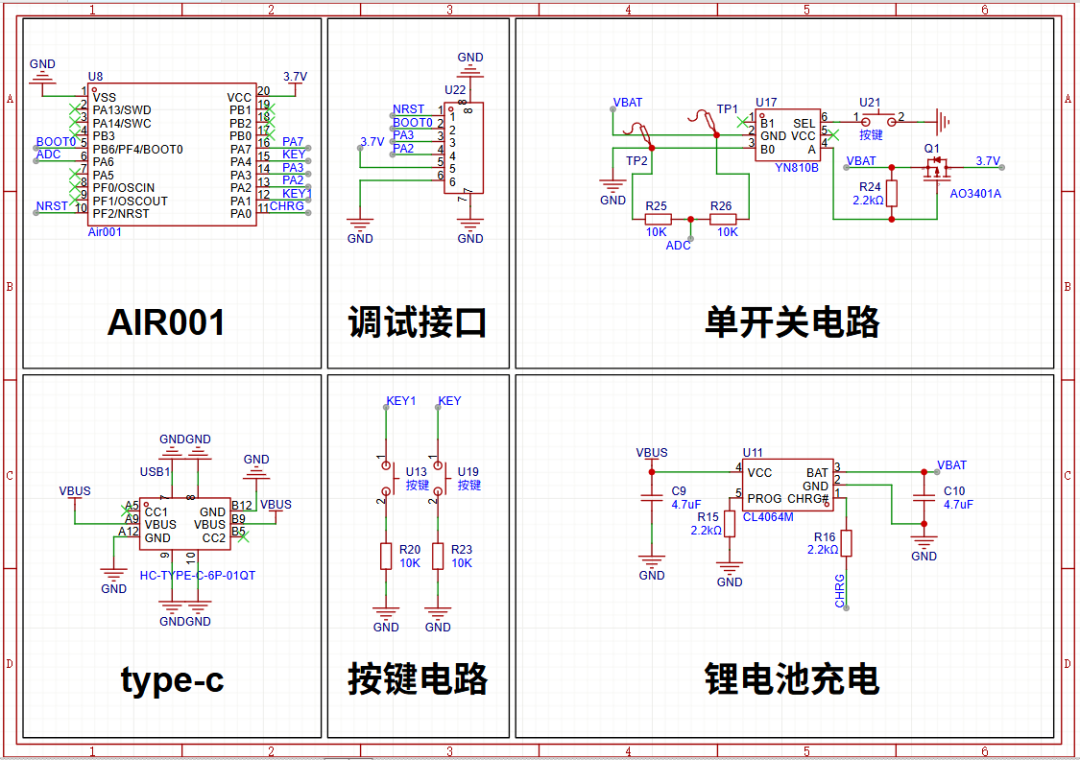

原理图1

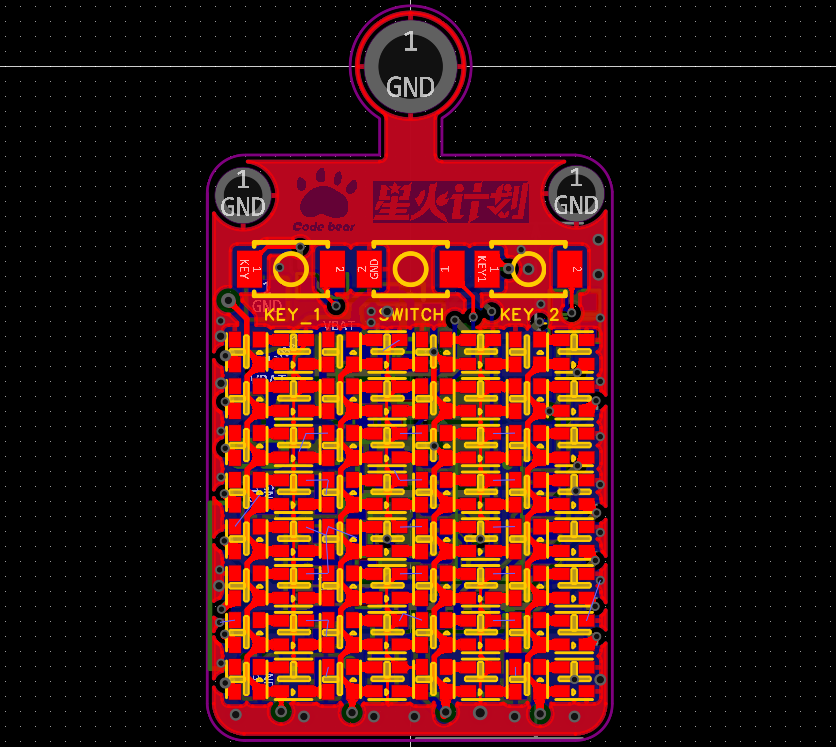

原理图2
PCB图
-
主控：Air001，芯片封装为TSSOP-20
-
灯珠：WS2812（2020封装），64颗，组成8x8矩阵。焊接可以用低温锡膏配合热风枪。
-
灯珠矩阵由3.7V锂电池直接供电，无需额外升压电路。
-
驱动协议与控制：控制引脚选择了PA7，使用SPI协议驱动，彩灯的驱动代码我封装到了Arduino库中，可以直接调用使用。
-
调试接口为了节省体积，选了ZX-SH1.0-6P封装，调试的时候需要一条转接线
-
Type-c：选择了6pin贴片Type-c
-
锂电池充电电路：CL4064M，封装为SOT-23-5，焊接难度低，还有一个引脚可以检测是否在充电
-
锂电池：602025,3.7V
完成了电路设计之后，再购买以下物料，就能组装成一个完整的钥匙扣啦！
遮光板（1mm）、钥匙扣、602025锂电池、3D外壳（表壳）、3D外壳（背壳）、TTL转串口模块（烧录）
按步骤操作，就可以获得完整功能的钥匙扣啦！
1、下载Arduino IDE
2、代码的编译及下载可以参考官方资料
3、编译代码前需要按下图正确配置，否则会出现编译错误或者代码下载后没效果的问题

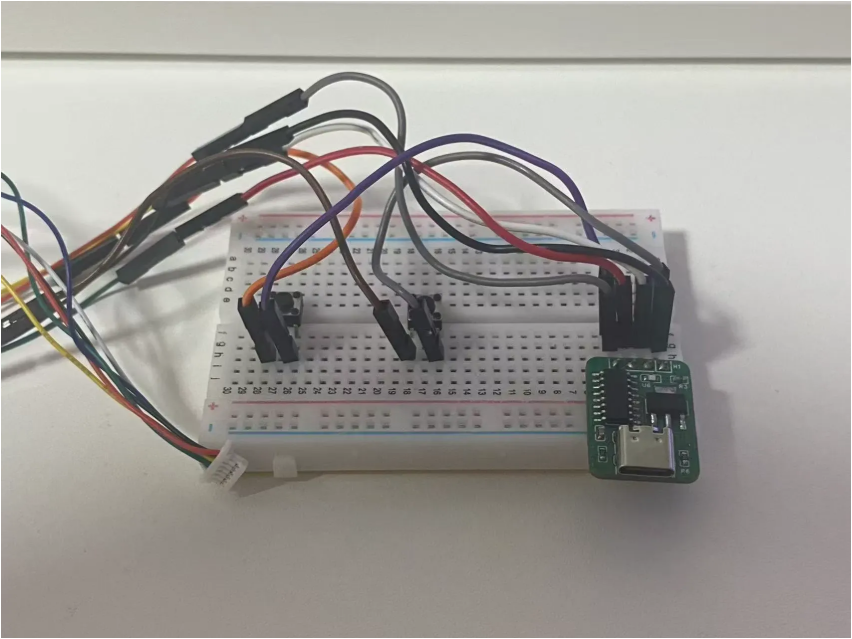

4、请注意，为了优化成本与空间，本设计省略了Boot与Rst物理按键。在调试阶段，可利用面包板构建外部按键电路，并配合TTL电平转换模块进行操作。烧录程序时，需将Boot引脚置于高电平；烧录完成后，将RST引脚置于低电平，即可启动程序运行。
目前，项目已全开源！
——想复刻？想给作者点赞？下面会附上开源网址↓，欢迎大家在遵循作者开源协议的情况下，友好复刻学习~~
开源网址：https://oshwhub.com/swcswc/lantern-keychain-based-on-air001
