这是一款专为替代FAN3111C而优化的栅极驱动IC，在保持完美兼容性的同时，带来更卓越的性能表现和更可靠的供货保障。
一、产品介绍
FAN3111CSX是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的问锁免疫 CMOS 技术可以实现高鲁棒性的单芯片集成结构。
FAN3111CSX逻辑输入电平兼容低至 3.3V的CMOS 或LSTTL逻辑输出电平。输出驱动器具有宽VCC 范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。
二、产品特性
- 双输入设计(可选择反相(IN-引脚)或非反相
- (IN+引脚)驱动器配置)
- 未使用的输入引脚可用于使能或禁用功能
- 兼容 3.3V输入逻辑
- 工作范围:5V~25V
- 宽温度范围:-40℃℃~125℃℃
- 欠压锁定 --欠压锁定正向阈值 4.0V --欠压锁定负向阈值 3.9V
- 芯片开通/关断延时特性 --Ton/Tof =30ns/30ns
- 驱动电流能力: --拉电流/灌电流=2A/2A

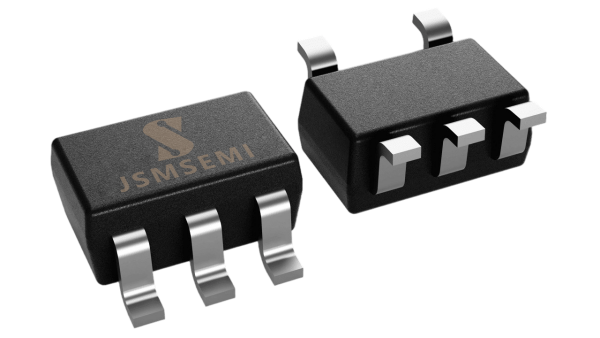

- l SOT-23-5 封装
三、应用范围
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动 MOSFETS 和 IGBTS
四、核心应用场景：多领域精准适配
1. 开关电源领域
适用场景：反激式电源、正激式电源、LLC 谐振变换器
价值点：
高频高效：30ns 级延时支持 200kHz 以上开关频率，提升电源功率密度
稳定驱动：2A 驱动电流确保 MOSFET 快速开通 / 关断，降低导通损耗
典型案例：50W USB PD 快充电源、200W 工业开关电源
2. 电机控制领域
适用场景：直流无刷电机（BLDC）、步进电机驱动、伺服系统
价值点：
抗干扰设计：闩锁免疫技术抑制电机启动 / 制动时的电压尖峰
宽温可靠：-40℃~125℃工作温度适应工业自动化设备长期运行
典型案例：工业机器人关节电机驱动、智能家居扫地机器人电机控制
3. 新能源与储能领域
适用场景：光伏逆变器、电池管理系统（BMS）、储能变流器（PCS）
价值点：
高鲁棒性：欠压锁定和 ESD 防护应对新能源场景电压波动
小体积优势：SOT-23-5 封装适配高密度储能电路板布局

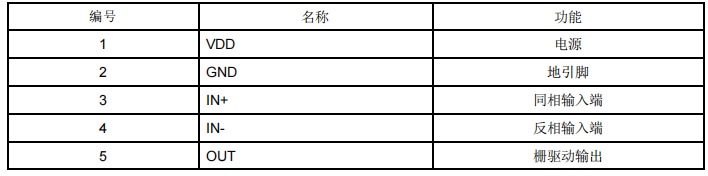

五、引脚功能描述

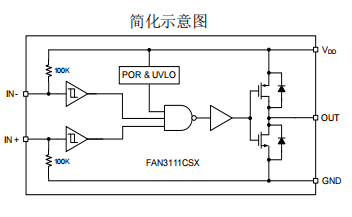

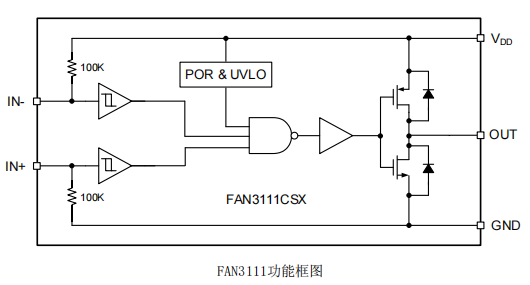

六、功能框图
七、功能描述

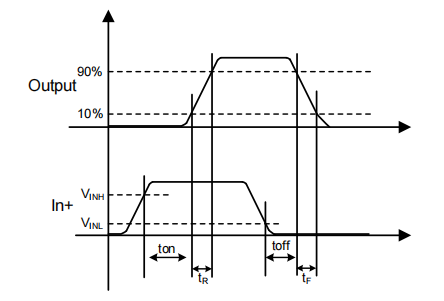

输入输出（同相）波形图
输入数出（反相）波形图

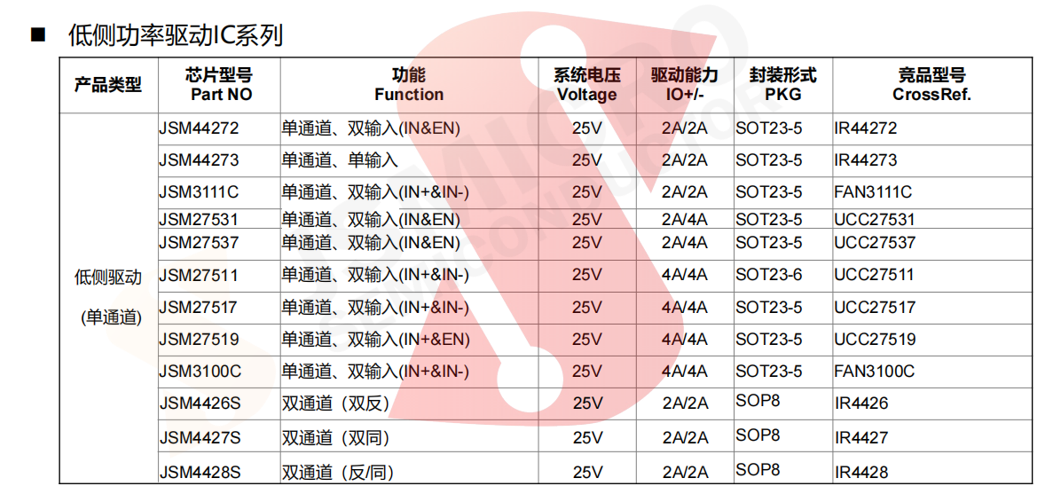

量产产品选型表
|
商品编码 |
厂家型号 |
规格 |
品牌 |
描述 |
|
SOT-23-5 |
杰盛微 |
应用于交换式电源，开关变换器，通用栅驱动器。 |
||
|
SOT-23-6 |
杰盛微 |
栅极驱动IC@@驱动配置：低边 负载类型：MOSFET；IGBT 电源电压：4.5V~25V 峰值灌电流：4A 峰值拉电流：4A UCC27511 4A/4A 单通道高速低侧闸极驱动器 |
||
|
SOT-23-5 |
杰盛微 |
具有UVLO 和 13ns 传播延迟 -40 to 125 |
||
|
SOT-23-5 |
杰盛微 |
栅极驱动IC@@驱动配置：低边 负载类型：MOSFET；IGBT 电源电压：4.5V~25V 峰值灌电流：4A 峰值拉电流：4A UCC27519 4A/4A 单通道高速低侧栅极驱动器 |
||
|
SOT-23-5 |
杰盛微 |
应用于交换式电源，开关变换器，通用栅驱动器 |
||
|
SOP-8 |
杰盛微 |
应用于交换式电源，开关变换器，电机控制等，DQ类开关放大器 |
||
|
SOP-8 |
杰盛微 |
双通道超高速功率开关驱动器，带上下电保护、欠压保护。 |
||
|
DIP-8 |
杰盛微 |
带上下电保护、欠压保护 |
||
|
SOT-23-5 |
杰盛微 |
单通道低侧同相栅极驱动芯片,带上下电保护、欠压保护。 |
