现代电子的“隐形护盾”，光耦在电路隔离中的神奇应用

在现代电子系统中，电路隔离技术是保障设备安全、稳定运行的核心之一。而光耦（光电耦合器）作为隔离领域的“隐形护盾”，凭借其独特的电-光-电信号转换能力，巧妙化解了高压与低压、强电与弱电之间的“矛盾”。本文将从原理出发，深入解析光耦在电路隔离中的关键作用。





‌一、光耦隔离：电与光的“安全对话”‌



光耦的核心结构由发光二极管（LED）和光敏元件（如光敏三极管）组成，两者封装于同一密闭空间，但电气完全隔离。其工作原理可概括为：



00001. ‌输入端‌：电信号驱动LED发光，转化为光信号；

00002. ‌隔离屏障‌：光信号穿过绝缘介质（如空气或透明树脂），实现输入与输出的物理隔离；

00003. ‌输出端‌：光敏元件接收光信号，重新转换为电信号输出。

这一过程完美绕开了传统导线的直接连接，使输入与输出电路之间形成‌高耐压（可达数千伏）、低漏电流‌的安全屏障，从根本上杜绝了高压干扰、地线环路、浪涌冲击等风险。



‌二、光耦隔离的“神奇”应用场景

‌

‌1. 工业控制：守护PLC系统的“信号翻译官”‌

在工业自动化领域，PLC（可编程逻辑控制器）需要同时处理传感器（24V弱电）和执行机构（220V强电）的信号。光耦通过隔离控制信号与执行电路，实现以下功能：

· ‌抗干扰‌：阻挡电机启停时的高频噪声干扰核心控制系统；

· ‌防短路‌：隔离高压侧故障（如过流、漏电）对低压电路的损害；

· ‌长寿命‌：避免强电触点火花导致的继电器寿命缩短。

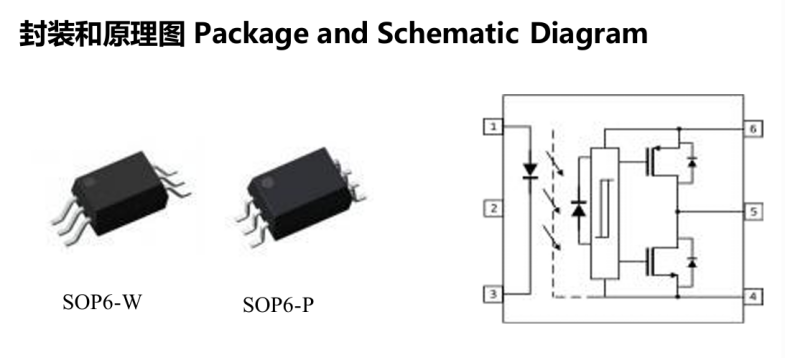

选型推荐：‌AT314

‌

· ‌参数特性‌：IGBT驱动光耦，隔离电压5000Vrms，驱动电流达0.6A，传播延迟≤700ns‌应用场景‌：电机驱动、逆变电源及工业变频器中的IGBT/MOSFET隔离驱动。

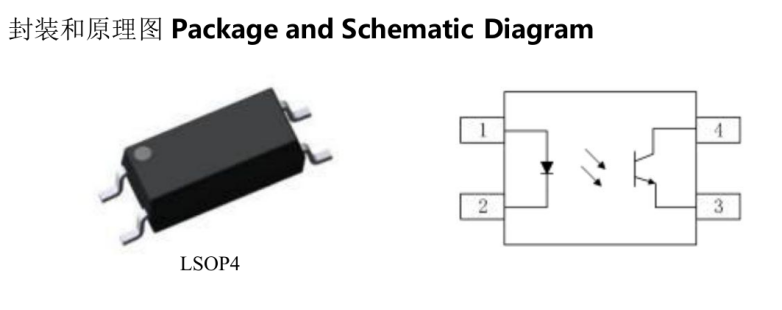

选型推荐：‌AT1019

‌

· ‌参数特性‌：高速光耦（LSOP-4封装），响应时间短，通过UL、VDE、CQC等多项认证。

· ‌应用场景‌：精密仪器信号隔离、高频开关电源反馈及恶劣环境下的工业通信。

000

‌2. 医疗设备：患者生命的“安全防线”

‌

医疗电子设备（如心电图机、呼吸机）需直接接触人体，任何漏电流都可能导致致命风险。光耦在此场景中扮演关键角色：

· ‌人体保护‌：通过隔离电源与信号电路，确保患者接触部分漏电流低于10μA（国际安全标准）；

· ‌抗共模干扰‌：消除手术室高频设备（如电刀）对监测仪器的电磁干扰；

· ‌数据精准‌：隔离信号传输通道，防止微弱生物电信号被噪声淹没。

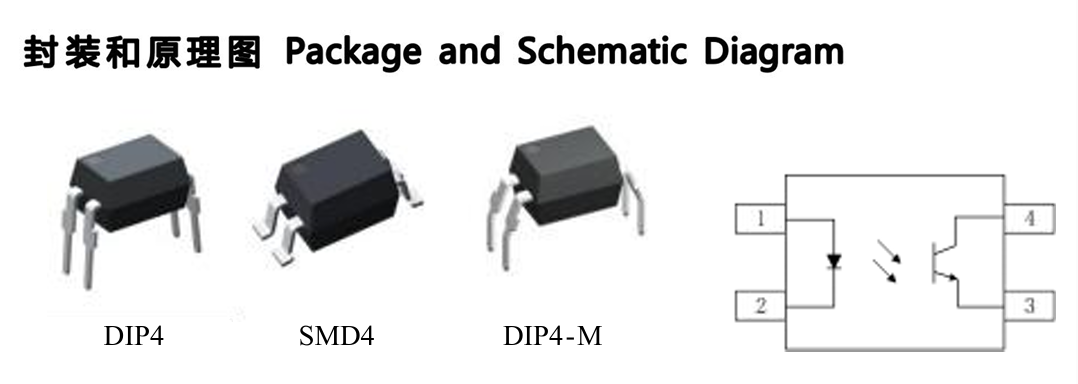

选型推荐：AT817系列‌（如AT817C）



· ‌核心功能‌：通过3750Vrms电气隔离，实现低压生物信号（如心电、血氧数据）与高压电路的物理隔离，降低患者电击风险。

· ‌应用场景‌：心电监护仪、血氧监测设备的信号传输模块



‌3. 智能家居：让“水火相容”的智慧方案

‌

智能家居系统常面临强电（空调、热水器）与弱电（WiFi模块、传感器）的共存难题。光耦通过以下方式实现安全融合：

· ‌低压控制高压‌：用手机APP（5V信号）安全控制220V家电开关；

· ‌防雷击保护‌：隔离室外设备（如智能门锁）与室内电路，抵御雷击浪涌；

· ‌消除地线干扰‌：解决多设备共地导致的屏幕闪烁、音箱杂音等问题

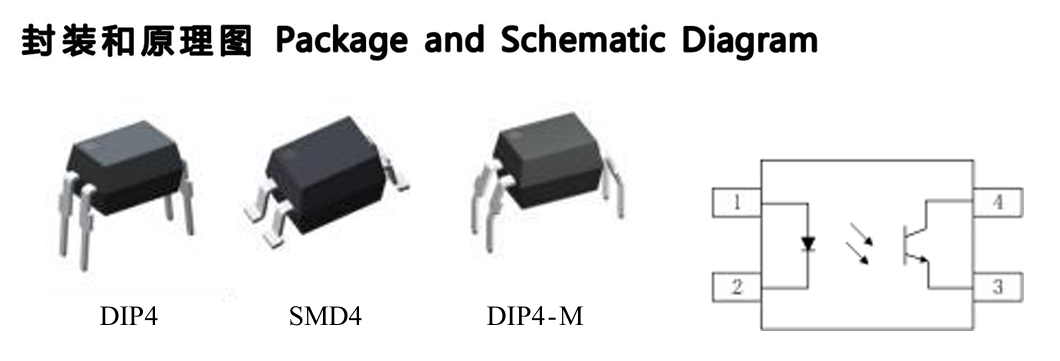

选型推荐：AT817系列‌（如AT817C）



· ‌参数特性‌：通用型光耦，输入输出间隔离电压≥3750Vrms，采用SOP4/DIP4封装，支持-40°C至+85°C宽温工作。

· ‌应用场景‌：智能家居温控、空调控制、充电器反馈隔离，以及LED照明调光系统。

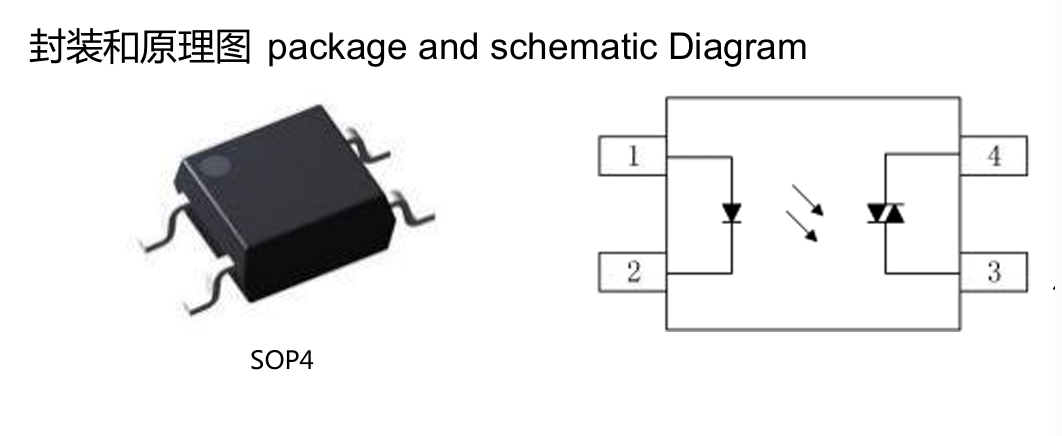

选型推荐：‌ATM305X系列

· ‌参数特性‌：可控硅光耦，支持随机相位触发，隔离电压3750Vrms，适配115-240V AC负载。

· ‌应用场景‌：高速吹风机的电机驱动、发热丝功率控制及过温保护。

‌

4. 新能源领域：电动汽车的“高压卫士”

‌

在电动汽车充电桩、电池管理系统中，光耦承担着高压与低压系统的“桥梁”角色：

· ‌充电安全‌：隔离充电桩（380V直流）与BMS（电池管理系统）通信，防止高压反窜；

· ‌精准监测‌：在电池组电压采样中，隔离单体电池（48V）与主控芯片；

· ‌抗EMC干扰‌：阻挡电机驱动产生的高频脉冲干扰CAN总线通信。

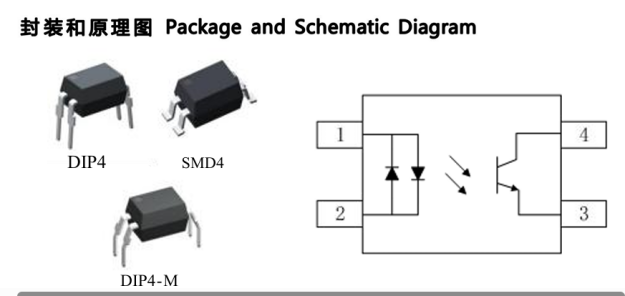

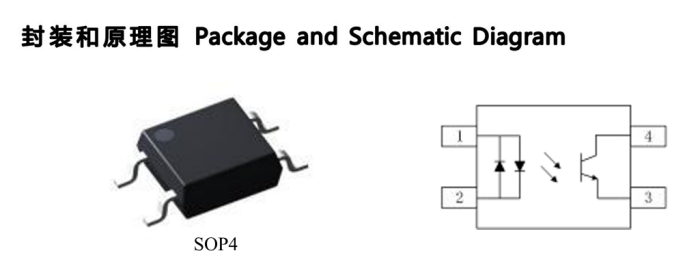

选型推荐：AT814/AT354系列

‌

· ‌核心功能‌：高隔离电压，支持高压直流信号传输，适配充电桩主控模块与功率模块的电气隔离，防止高压串扰。

· ‌技术优势‌：通过UL、AEC-Q101认证，满足车规级可靠性要求，保障充电桩长期稳定运行。
