手搓快充！220V！165W！开源了……

手搓了一个快充！而且是……

220V

165W

提供三路快充

可以为笔记本、手机等电子设备充电

有独立的DC输出插口

方便为直流焊台、数控可调电源、直流加热台等等其它工具，提供稳定可靠的大功率直流电源

的桌面级快充！

什么含金量，不必多说（）

目前本项目已开源！

本文会分享其——设计方案，实测情况，复刻成本，开源网址！



01

硬件设计

”

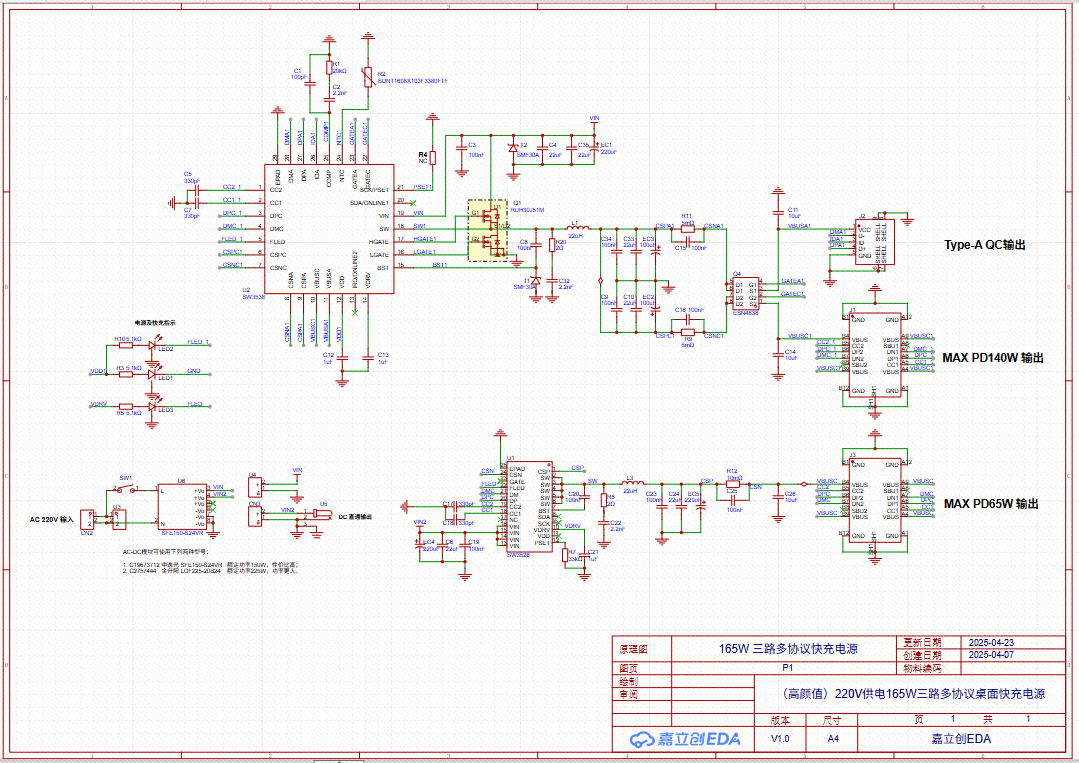

原理图

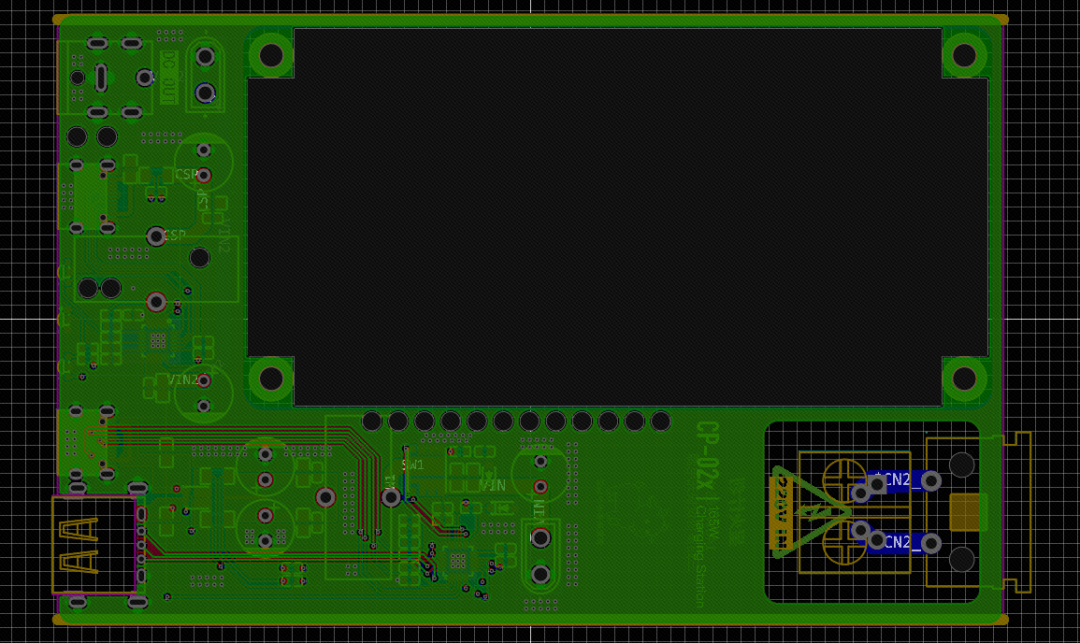

PCB图





02

实测情况

”

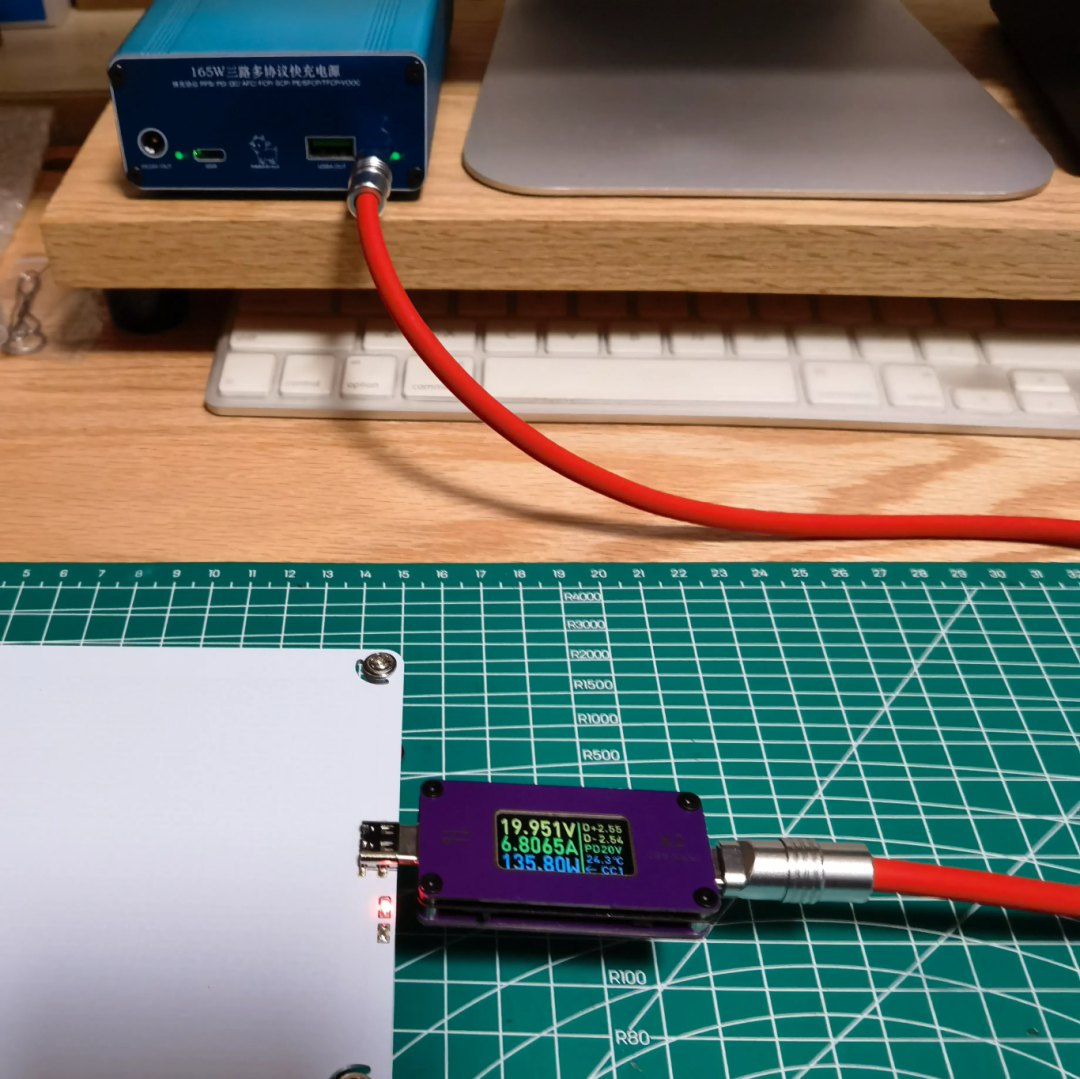

140W 输出功率测试

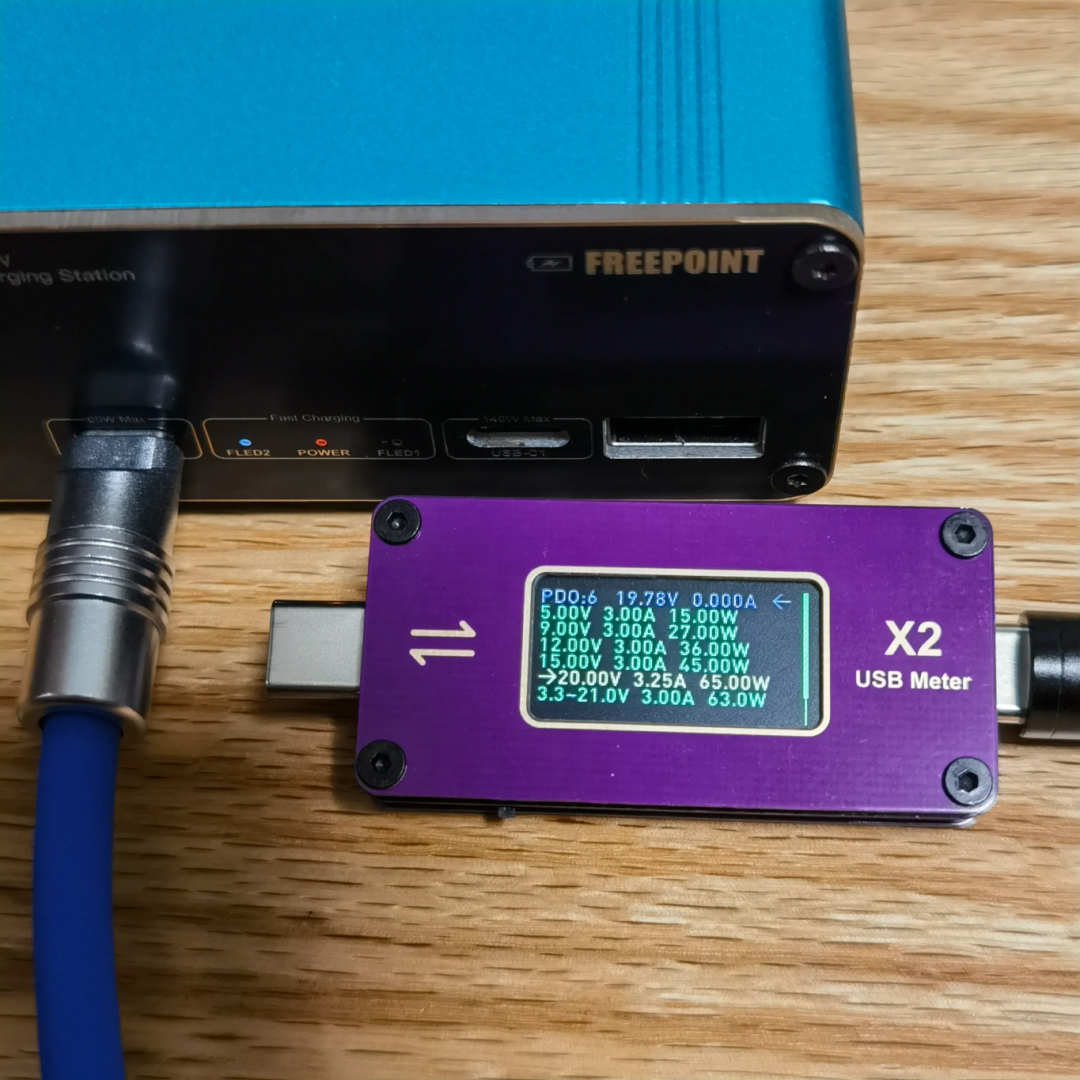

SW3538 PDO报文

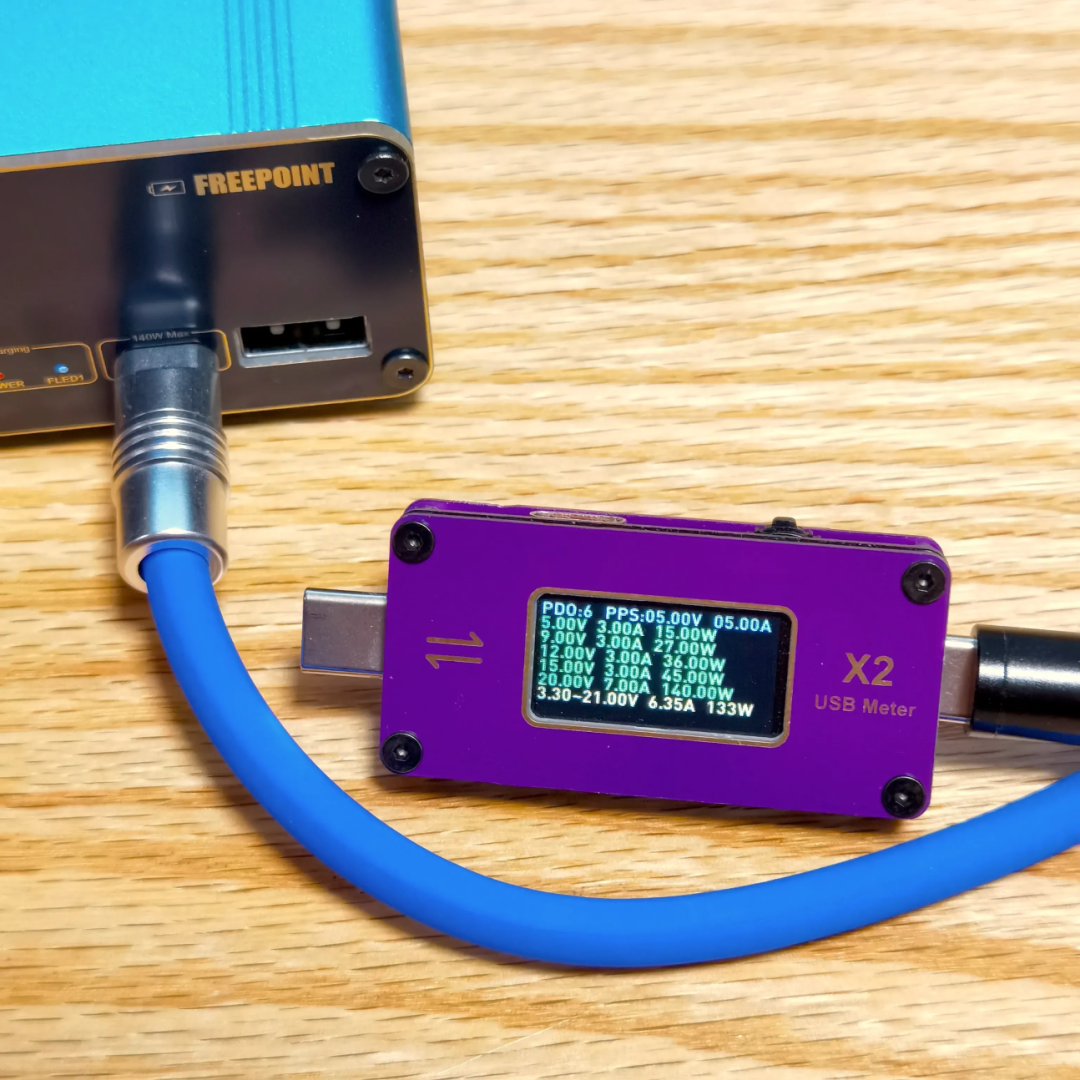

SW3536 PDO报文



纹波简单测试

经过作者对基本参数的测试和实际使用，样机各方面都达到了设计目标，使用效果非常不错，不仅支持更多快充协议，大电流工作时比氮化镓充电头也更稳定。花费不到百元就能复刻一台这么漂亮的大功率桌面快充电源，不仅有多口快充功能，还有150W 24V的直流电源输出，最重要的是看到它就会有慢慢的成就感！这不比花一两百买个充电头香吗？

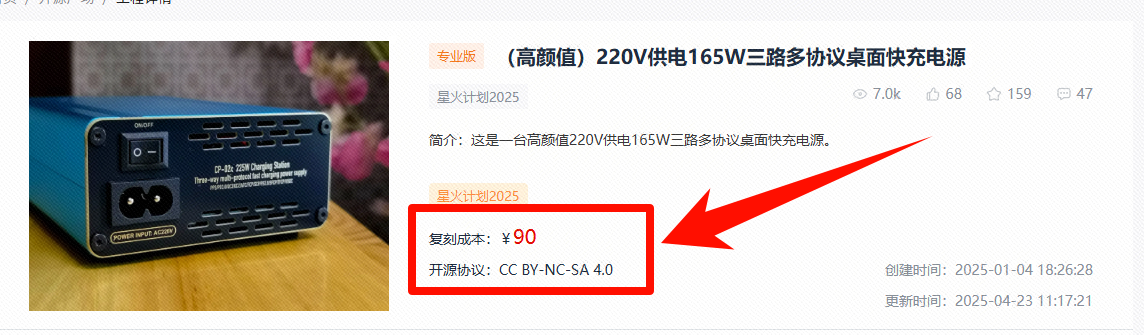

作者公布的项目DIY成本



03

开源网址

”



本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：https://oshwhub.com/cqlcp/165w-three-way-multi-protocol-fa
