看!我家的狗,真的能后空翻……
2025-06-04 17:10:52阅读量:757

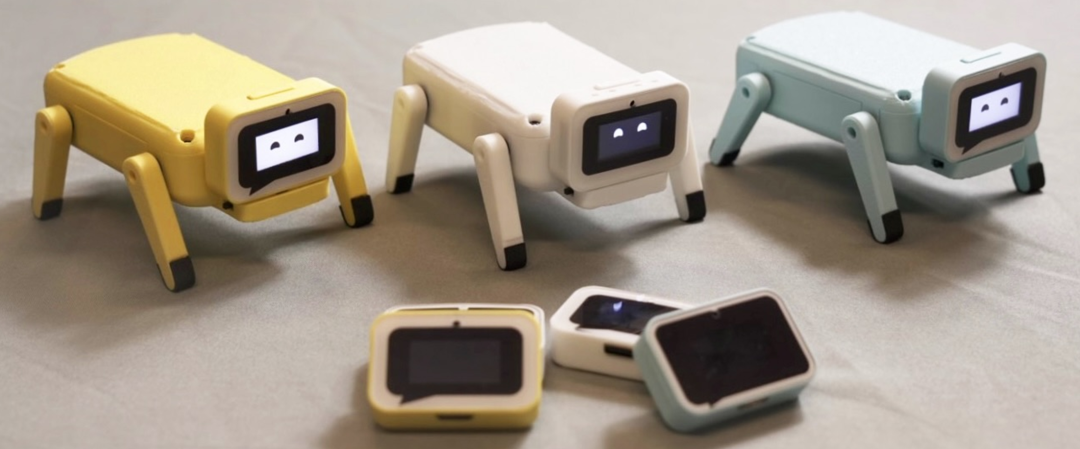

万物皆可AI!这是一个超级可爱的AI机器狗ESP-Hi!
小编OS:真的超可爱啊对不对!我的心要萌化了!!这谁顶得住不复刻啊啊啊,小编占有欲犯了!!!
最重要的是!根据作者公布的成本价,ESP-Hi49.9元就能DIY一个!……小编更心动了……
目前ESP-Hi机器狗已经开源了!
它有什么功能?软硬件如何设计?怎么复刻?DIY成本真49.9?
我们一起看看吧!
文末还会附上开源网址~
AI机器狗分为——“大脑”和“身体”两部分。
大脑通过USB Type-C接口连接身体后,就可以变身为一个 AI 机械狗。
大脑支持:AI对话、语音/动作唤醒、语音指令、灯光切换、表情显示功能
身体支持:12种预设动作,通过语音/网页端控制
无图无真相!演示一下!
手势唤醒▼
语音指令+灯光控制(复杂版)▼
语音指令+动作实现▼
包含:后退、伸懒腰、握手、飞扑等动作

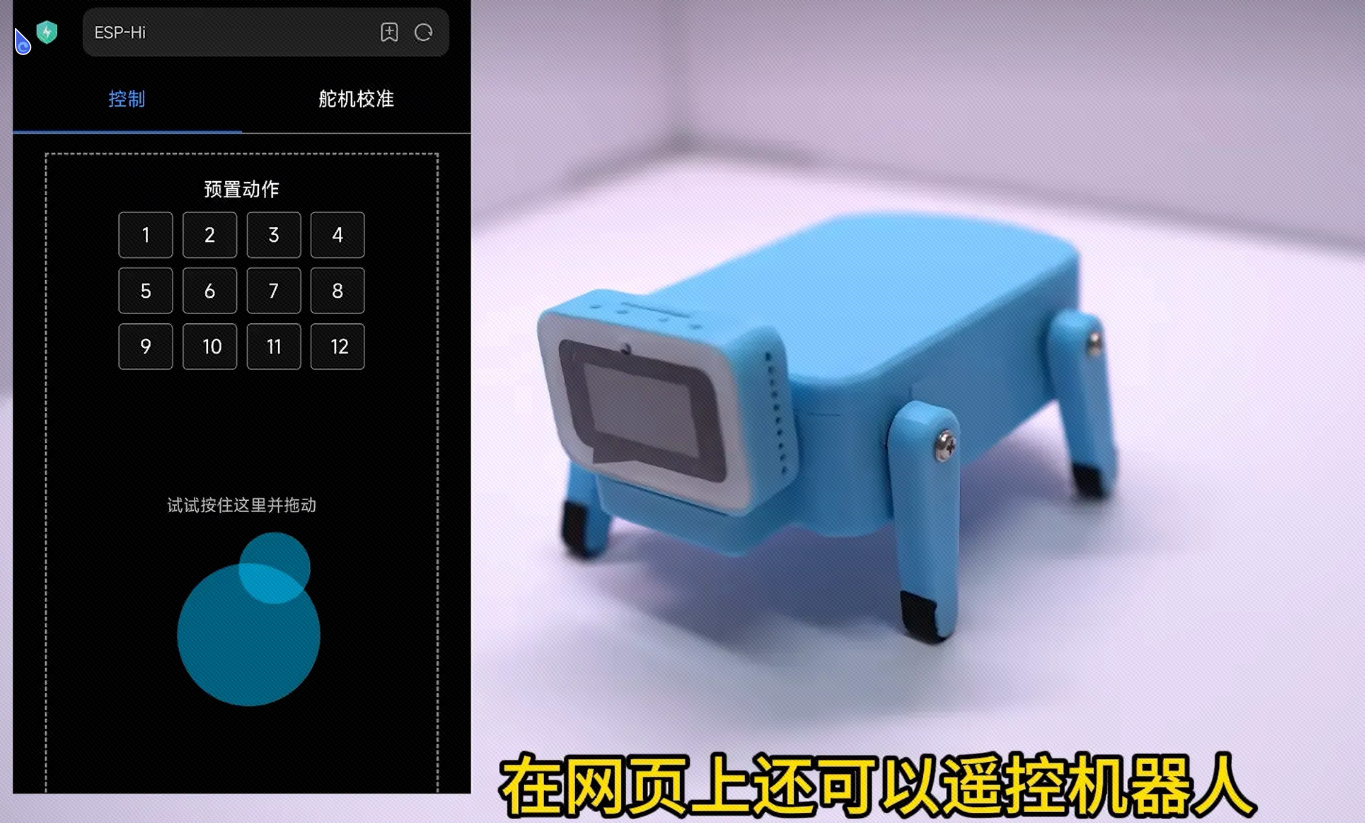

网页端控制▼
机器狗支持在网页端进行舵机调平。通过给 AI机器狗 配网后,连上同一个 WIFI,在游览器中访问 esp-hi.local 或 192.168.4.1 ,即可进入网页后端进行控制。

于是你就能说出这句话……
看
我家的狗
真的能后空翻








AI机器狗硬件部分包含5个部分——电源管理、MCU、音频、显示、舵机机械狗

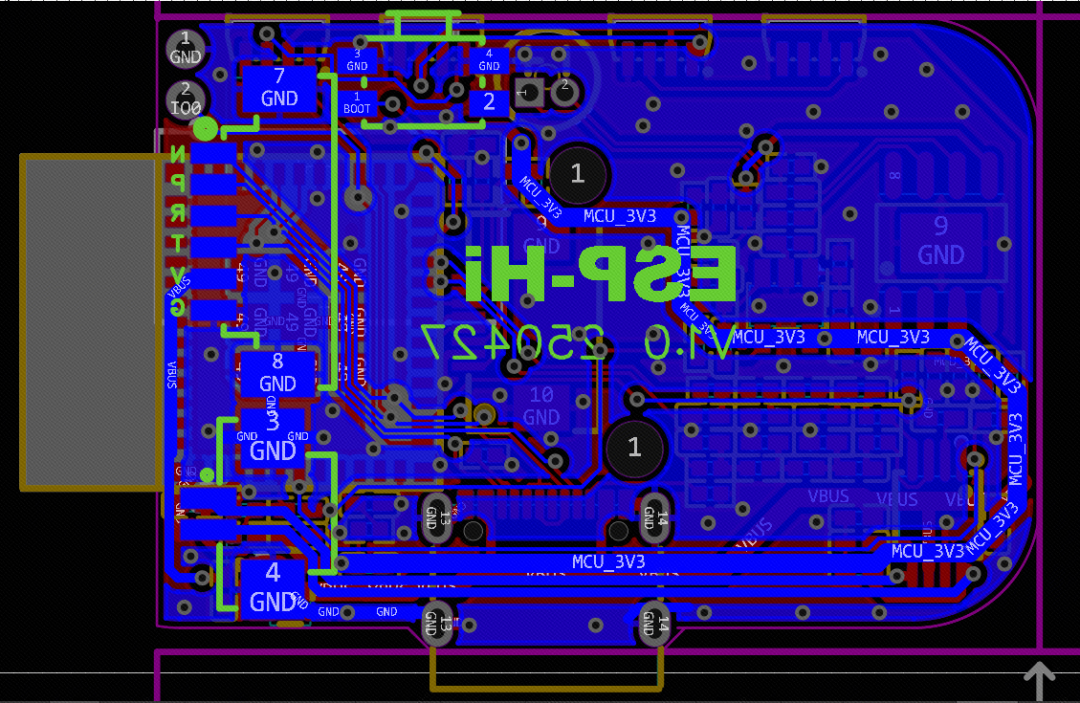

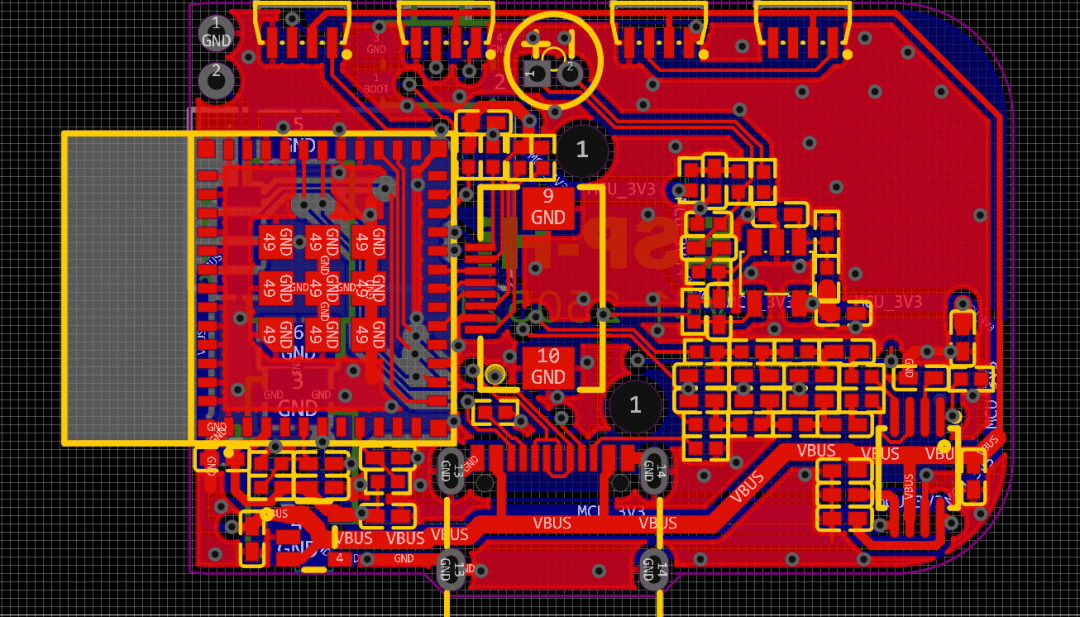

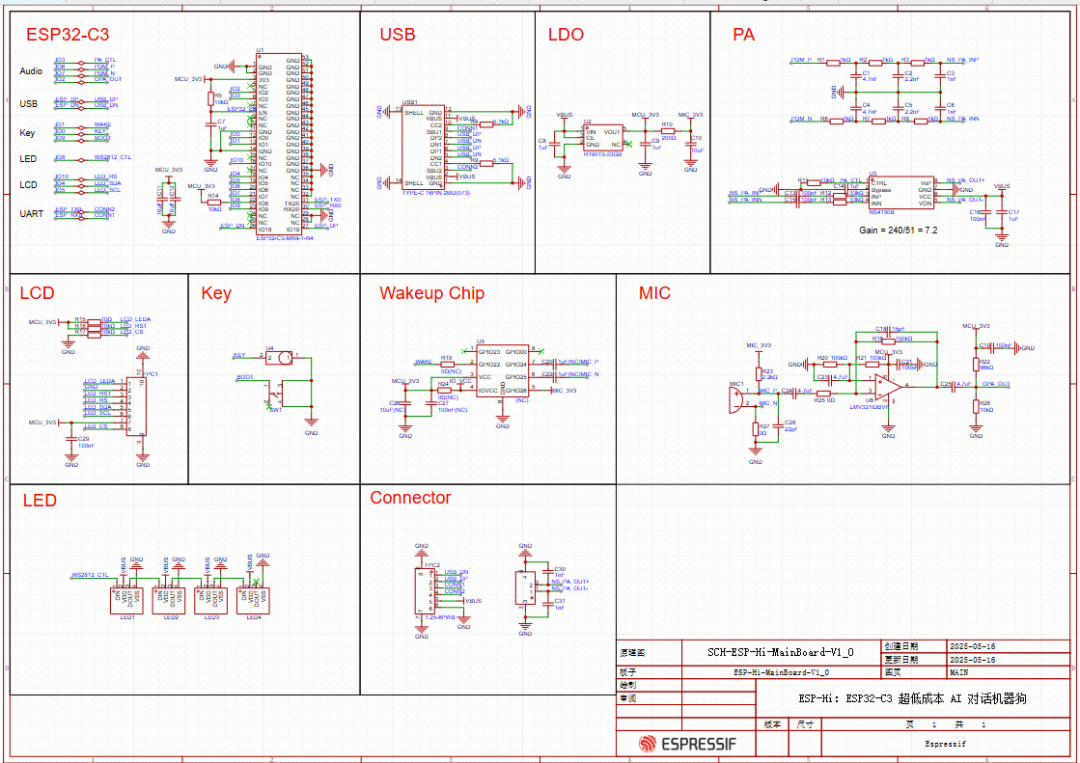

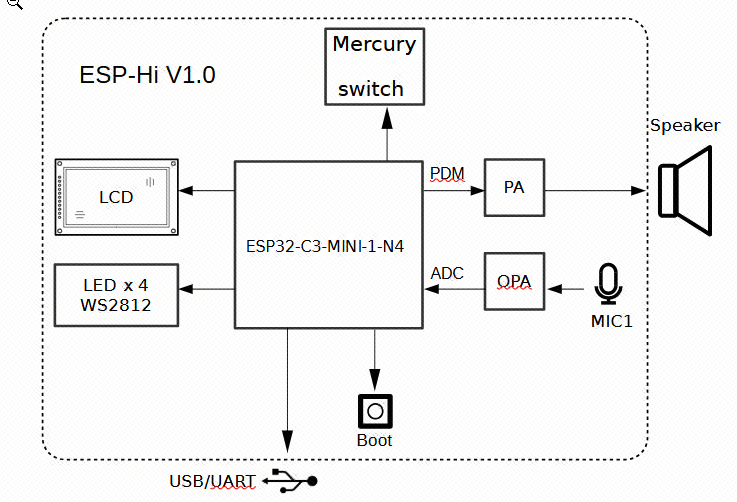

硬件框图如下:

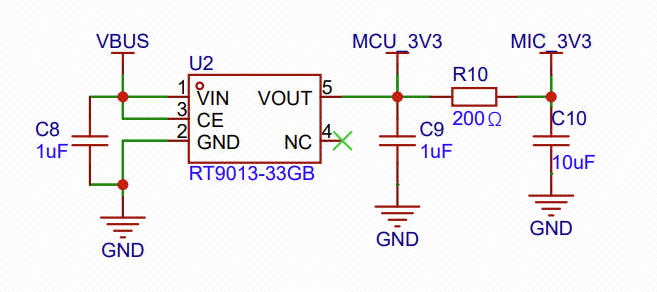

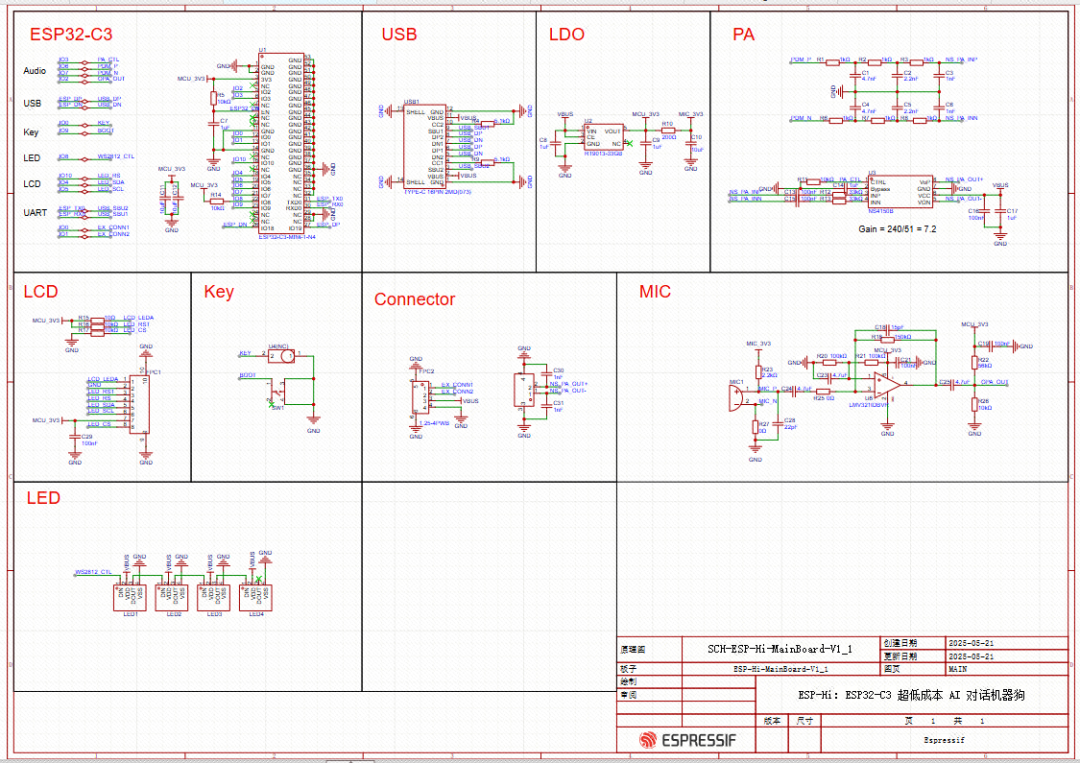

使用 USB-Type-C 供电,使用 RT9013 将电压降低为 3.3 V 电压供 MCU 与音频使用。
ESP32-C3 Wi-Fi 发包时瞬态电流较高,可能会影响麦克风音频播放与拾音效果,怎么破?
使用负载调整率尽可能低的LDO或者DCDC芯片即可。
且为了防止电源噪声引入麦克风端,需要添加额外低通滤波电路分离麦克风与 MCU 电源轨。

拾音采用驻极体咪头作为拾音设备,使用跨阻抗放大器将驻极体麦克风的输出电流转换为输出电压,经过电阻偏置后送到 ESP32 的 ADC。
由于 ESP32-C3 的电压采集范围约 0 ~ 1 V,放大倍数请根据所选用咪头实际的灵敏度调整R18。

发声部分采用 I2S-PDM 信号直出。为了避免 Wi-Fi 传输对输出信号的干扰,采用差分的方式进行传输。经过 RC 滤波后经音频运放 NS4150B 放大输出,输出的放大倍数设定为 7.2 倍。

舵机机械狗底座由四个舵机构成,同时集成了电池管理功能。
如何避免舵机在执行动作时,电池电压波动对系统产生影响呢?
舵机由电池直接供电,底座对“大脑”供电由电池电压泵升到 5 V,从而避免了该问题。

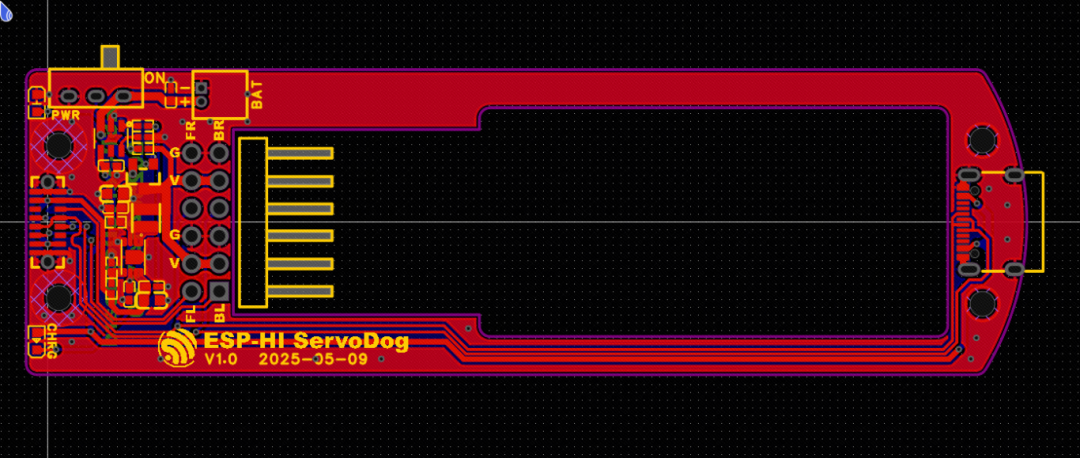

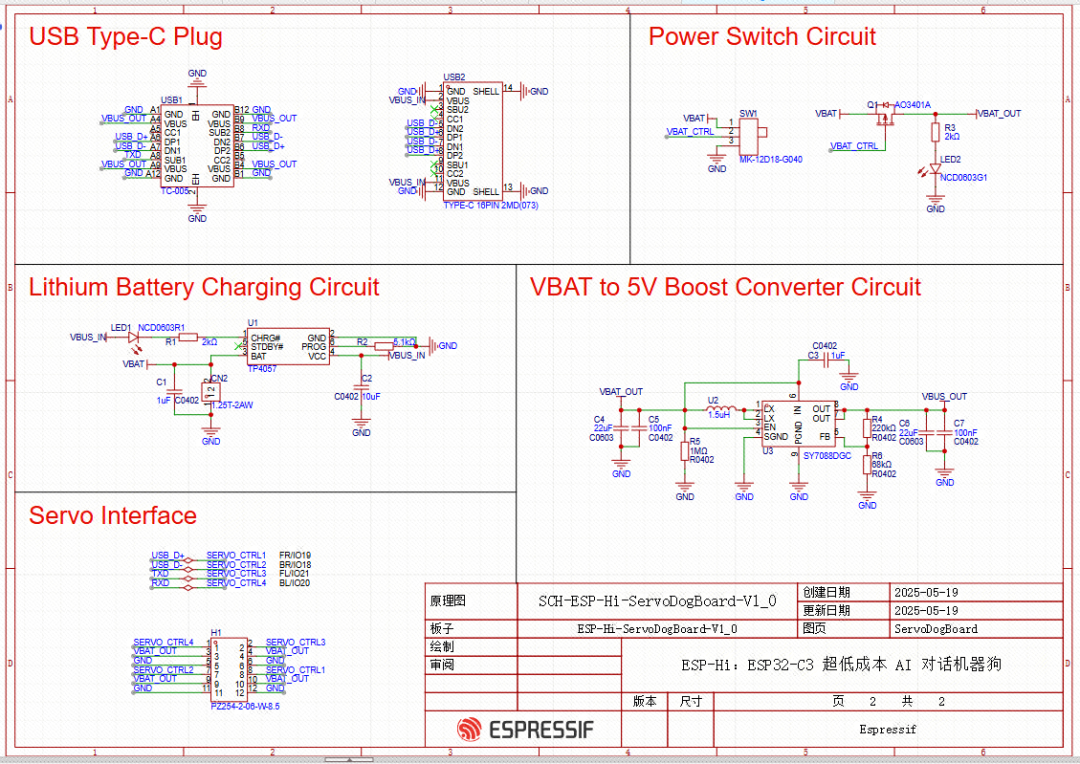

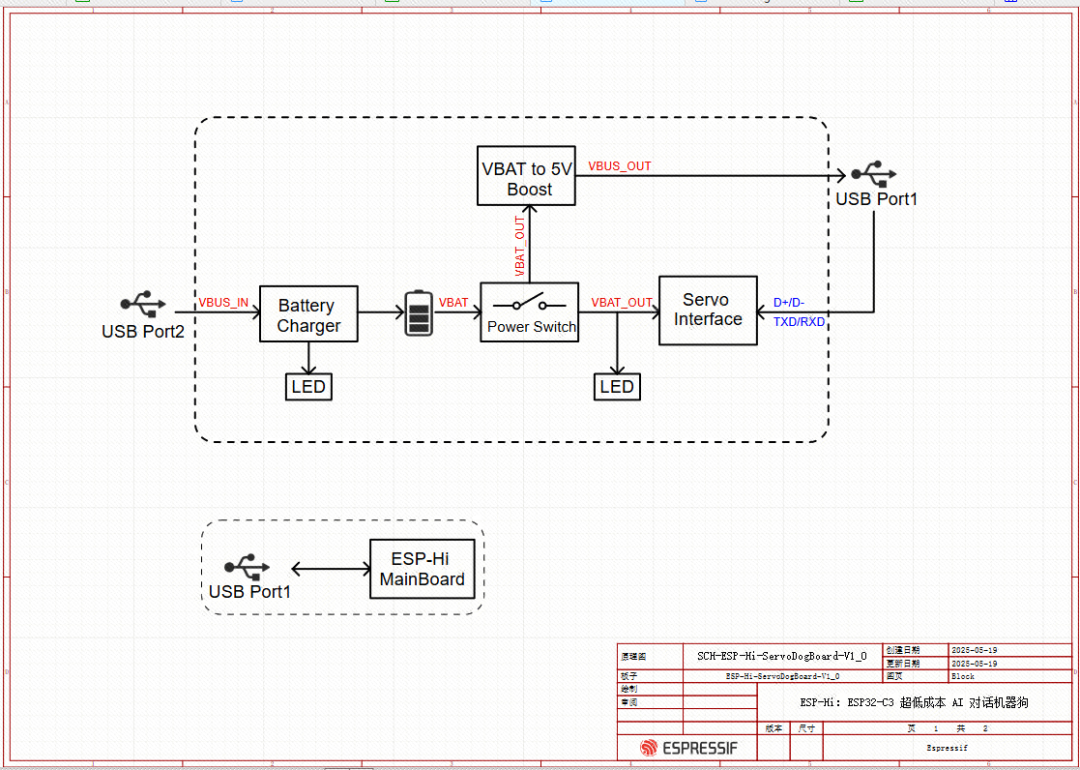

底座硬件框图如下:

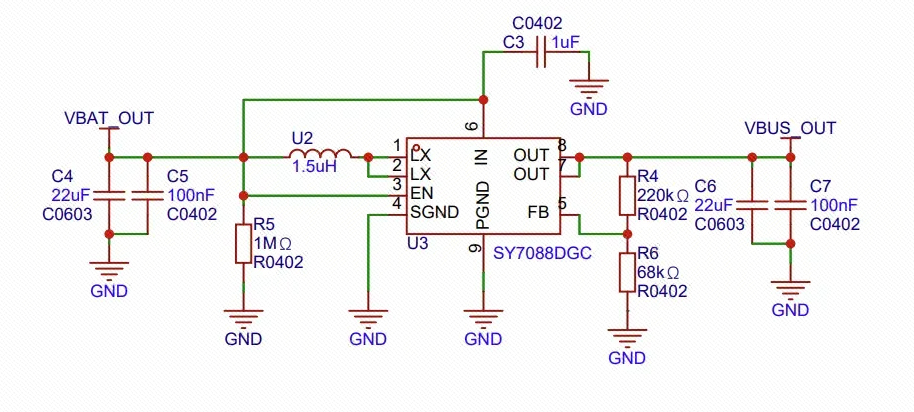

由于舵机直接由电池进行供电,为防止舵机工作时电压不稳定影响 ESP-Hi 本体的正常工作,需要将电池电压升压至 5V 后再供给“大脑”,升压电路如下:

舵机工作时电流较大,尤其是 4 个同时工作时,而额定工作电流大的拨动开关体积都偏大,无法满足机器狗的结构设计。

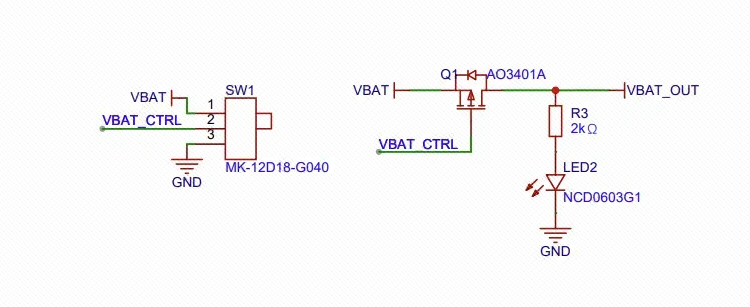

因此,在本项目中采用小开关和一个 MOS 组合的开关电路,具体电路如下:

基础固件已打包在附件中,烧录地址为 0x00。
按住设备顶部的 Boot 按钮
上电设备,使 ESP32-C3 进入下载模式。
烧录完成后松开 Boot 按钮,重新上电,运行程序
唤醒词与按键唤醒:唤醒词 Hi, 乐鑫
接入平台:小智
功能支持:灯光控制、机器狗控制
项目源码正在加紧整理中,可参考第7章指引,前往开源网址催更~
ESP-Hi“大脑”装配材料:
-
3D 打印零件 (一块 ESP-Hi MainBoard PCB(板厚为 1.2mm)、两个 3D 打印结构件(一个外壳、一个遮光消噪结构件)、一块正面亚克力面板(厚度为 1mm))
-
M2*4mm 自攻螺丝
-
ESP-Hi MainBoard
-
2014B 扬声器
-
打印面板
ESP-Hi“身体”装配材料:
-
3D 打印零件(一块 ServoDogBoard PCB 板、4 个 3D 打印零件、一块 702040 500mAh 锂离子电池、4 个 180 度 SG92R 舵机)
-
4 个 180 度 SG92R 舵机
-
ServoDogBoard
-
702040 500mAh 锂离子电池
-
数颗 M2 螺丝和舵机自带螺丝包

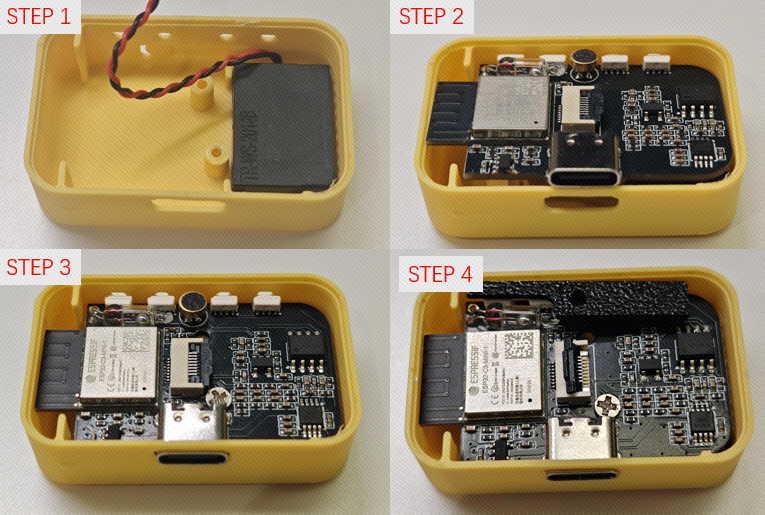

ESP-Hi “大脑”安装:5步
①将扬声器固定在结构件上
②将 PCB 固定到打印外壳上
③注意天线与外壳的距离很近,装配时请先将左侧和顶部嵌入外壳中,然后利用3D打印外壳韧性将 USB 口放入外壳中

④由于 PCB 和打印面板间还有较大的空隙,因此必须使用遮光消噪结构件来降低麦克风拾音噪声。
⑤显示屏需要粘贴在亚克力面板上,为避免徒手贴歪,在附件中提供了一个屏幕辅助粘贴治具,推荐先将屏幕固定到治具上,然后粘贴屏幕并取下。


ESP-Hi “身体”安装:6步
①事先准备好所有 3D 打印件。

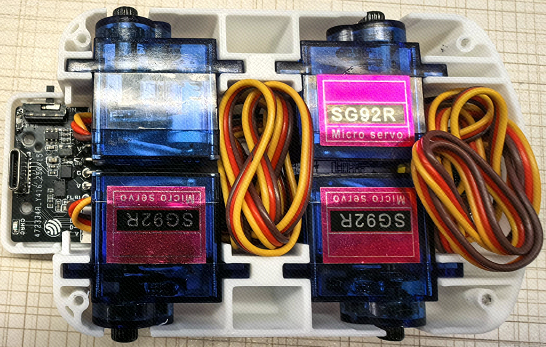

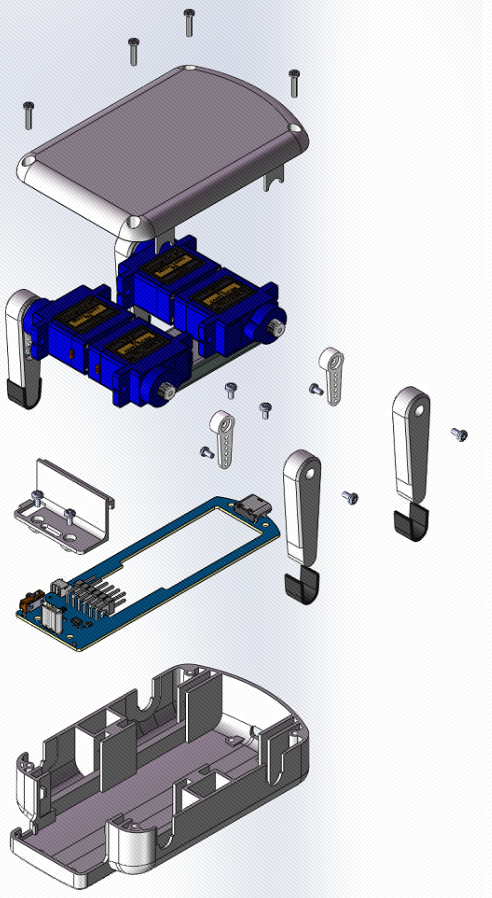

②将PCB板、电池和四个舵机依次装入底部外壳中:

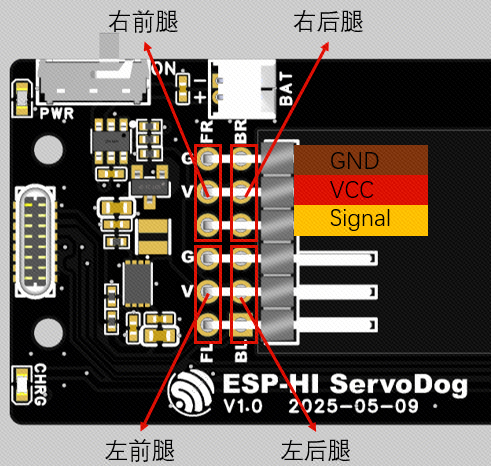

需要注意:装配舵机时,舵机的引脚顺序别接错了,请按照 PCB 板上的丝印标号进行插接,装配示意图如下:

③装上PCB前盖板,效果如下:

④装上外壳上盖。

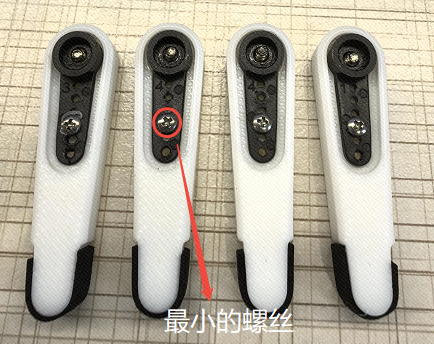

⑤将舵机配件包里最小的舵臂用最小的螺丝固定在 3D 打印腿上,效果如下:

⑥将腿装在舵机上,并用螺丝进行固定。

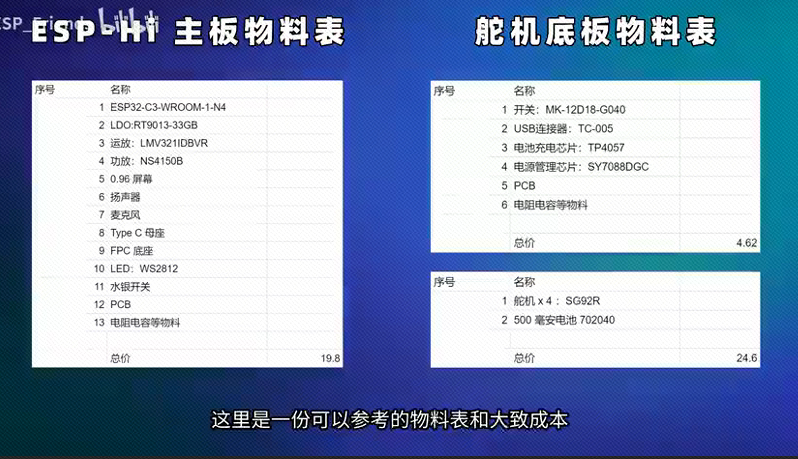

下图是作者提供的BOM成本。算下来,做一个AI机器狗,居然真的只需要49元!
*项目的PCB尺寸,只要是在嘉立创EDA设计,就支持免费打样哦~
泰香辣!!!!
那么创友啊,你的复刻之心,动了吗~
本项目已开源!
——想复刻?想给作者点赞?可复制开源网址 前往原文。
开源网址:https://oshwhub.com/esp-college/esp-hi
