我做了个超亮的手电筒！

本文将分享其——功能/亮点、设计方案、DIY成本，开源网址

灯板原理图

灯板PCB图

主板原理图

主板PCB图

复刻物料成本约109元，以下是复刻指南！

3D打印机、点焊机、加热台或热风枪、电烙铁

1.首先是刷入固件：

自行下载安装PWLINK2 LITE(4.1) 的配套软件Power Writer

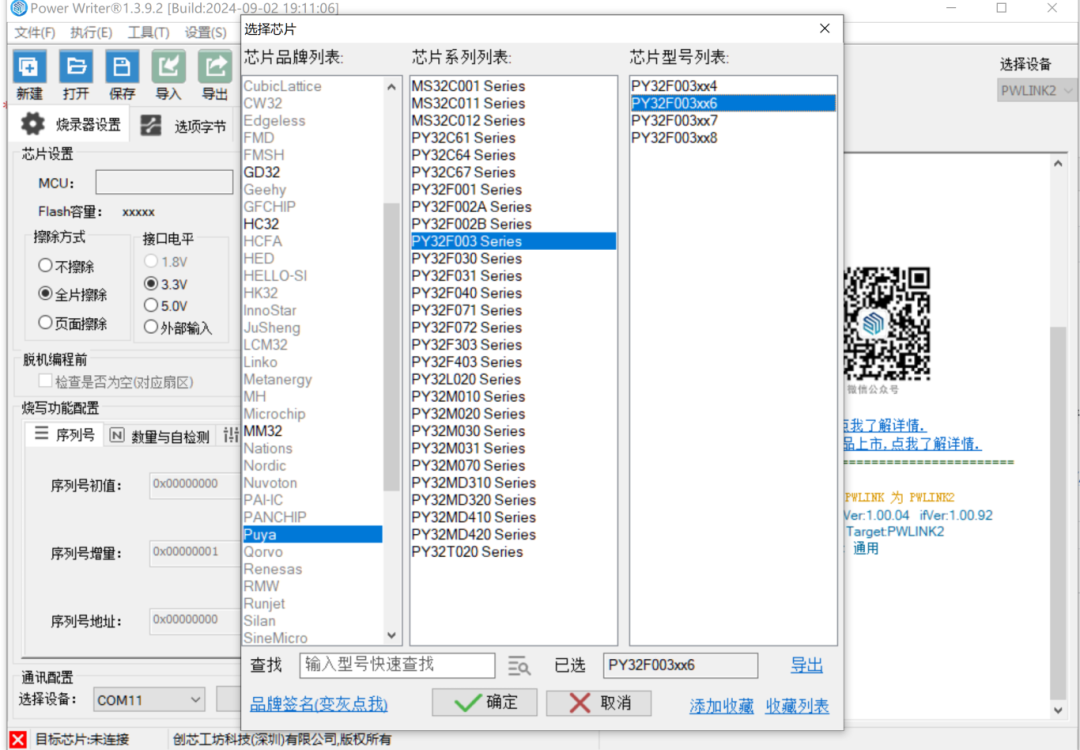

将PWLINK2 LITE插入电脑，选择芯片PY32F003xx6

如果无法选择此芯片请咨询客服。

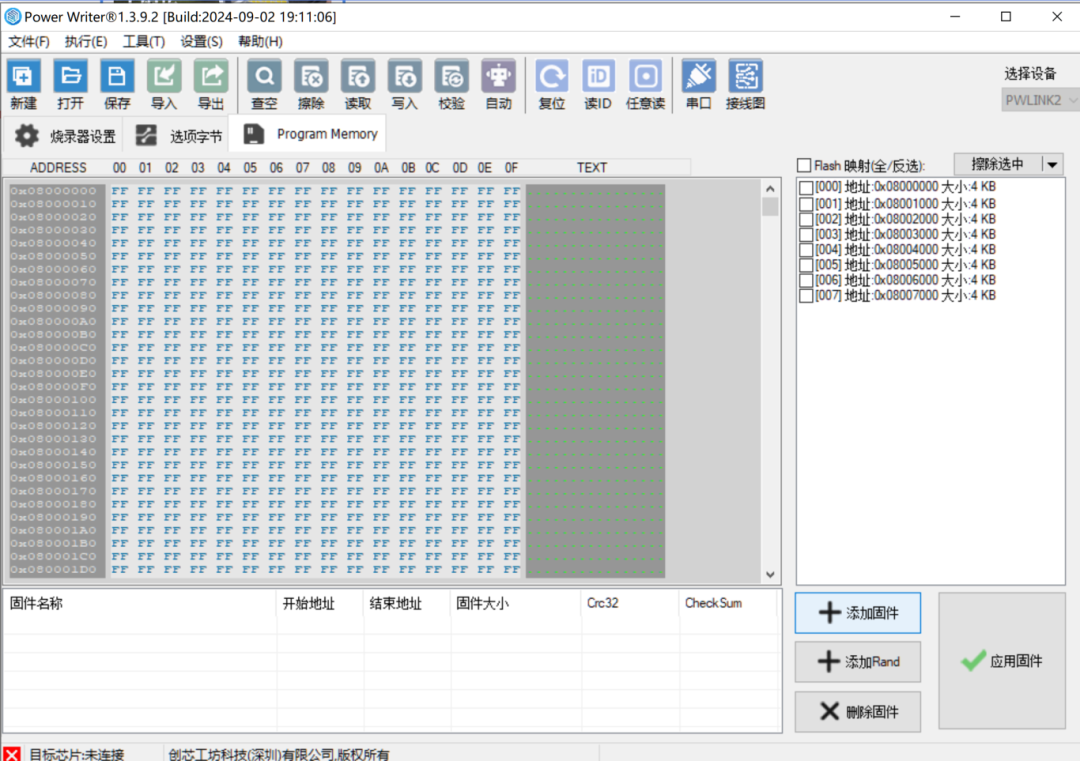

点击Progrem Memory，点击添加固件

添加附件中的光锤os_光锤65_v1.1.hex，然后点击应用固件

将PWLINK2 LITE与下载探针(4.2)连接好，接线顺序如图

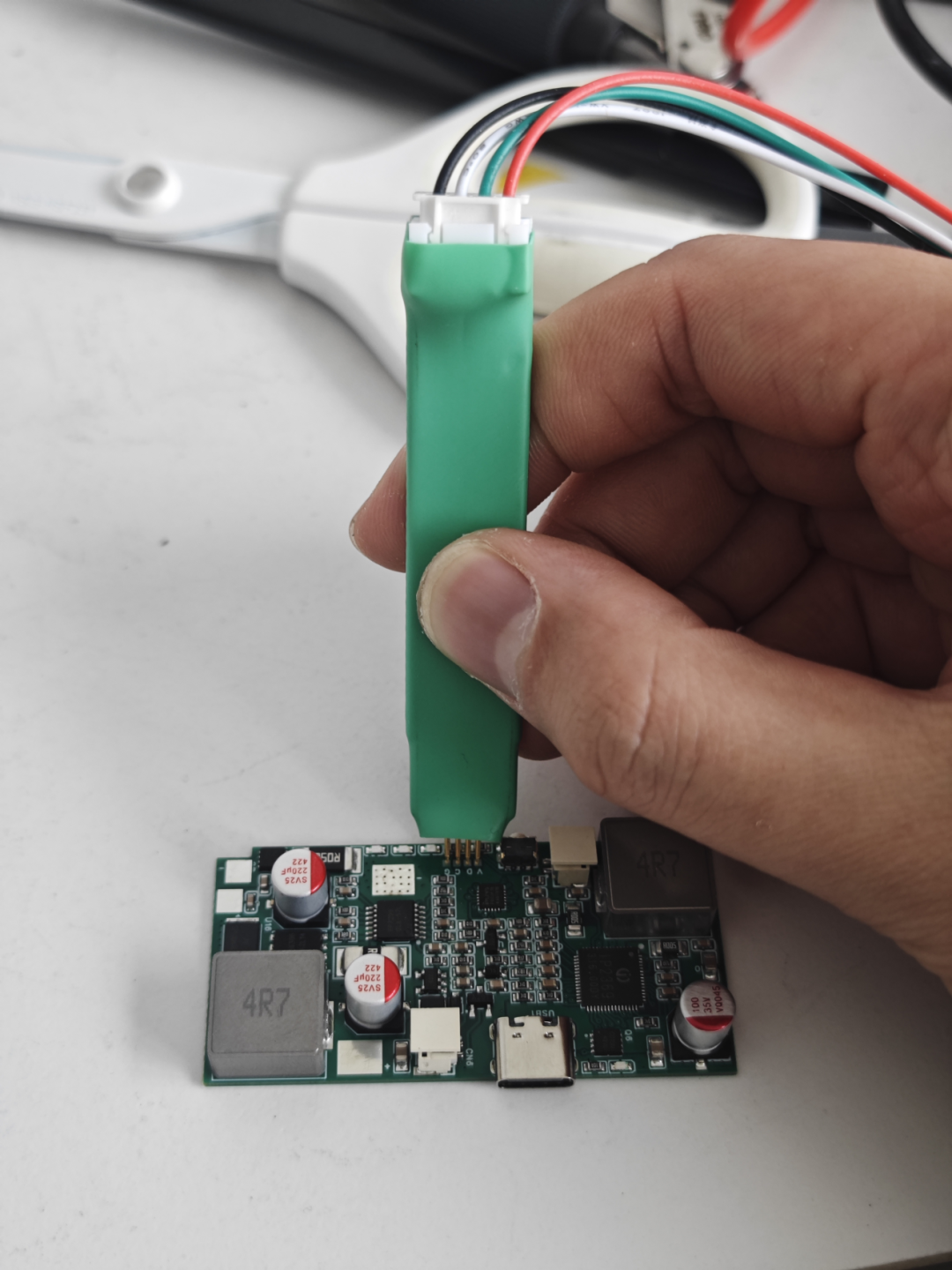

将下载探针怼上主板下载触电！注意红色线对应的探针要对准V触点，黑色线对应的探针要对准G触点，怼反会导致板子烧毁

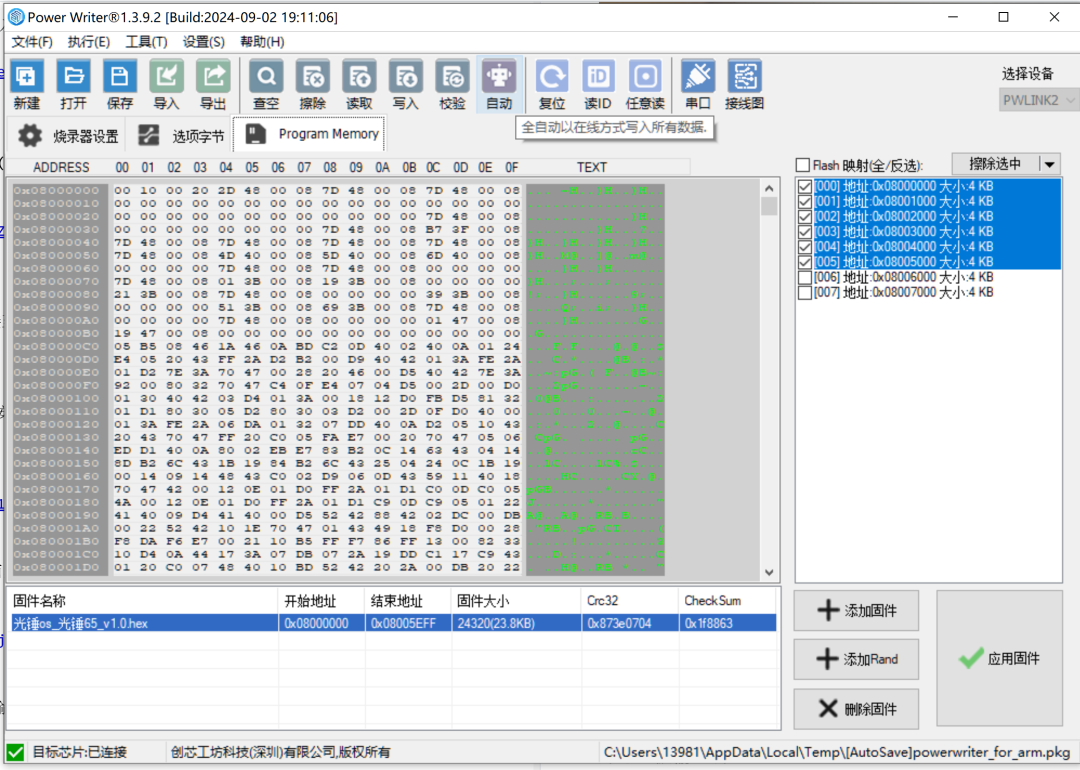

待显示目标芯片已连接后，点击自动即可完成刷入

2.焊好主板输入线

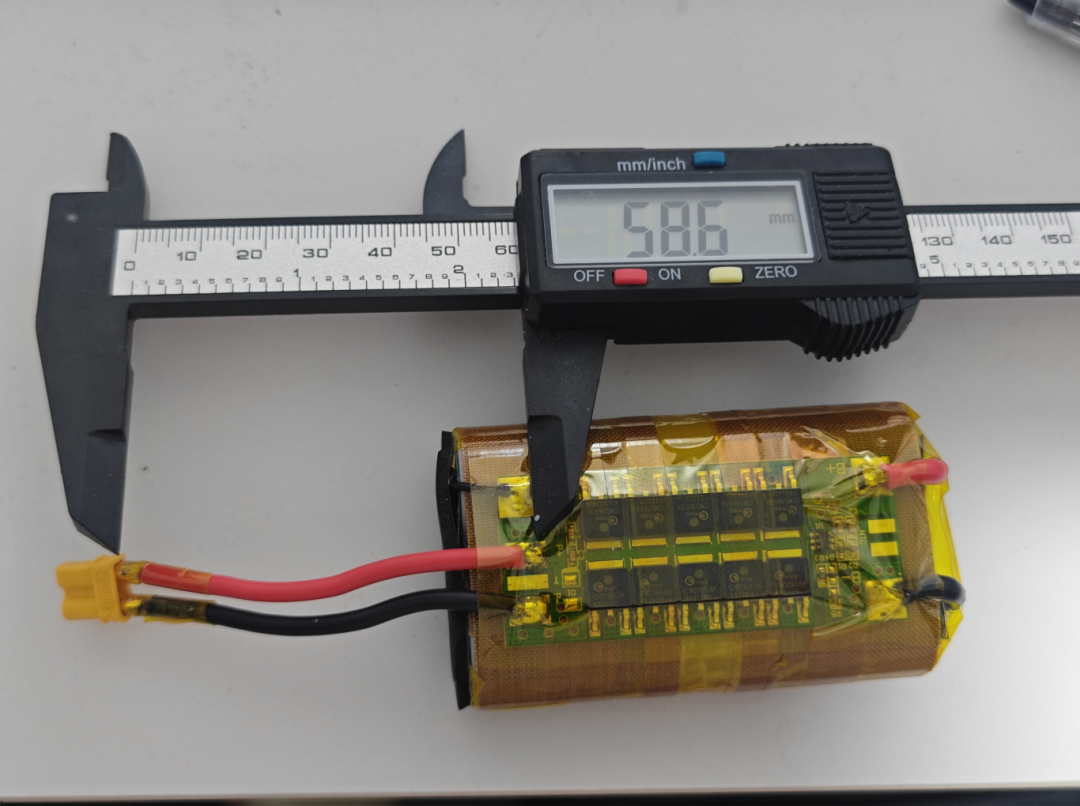

使用48mm长的16AWG硅胶线(4.9)连接xt30公头(4.5)

3.焊好灯板线

将20AWG硅胶线(4.8)和gh1.25 2p线(4.7)焊接至灯板

4.风扇安装

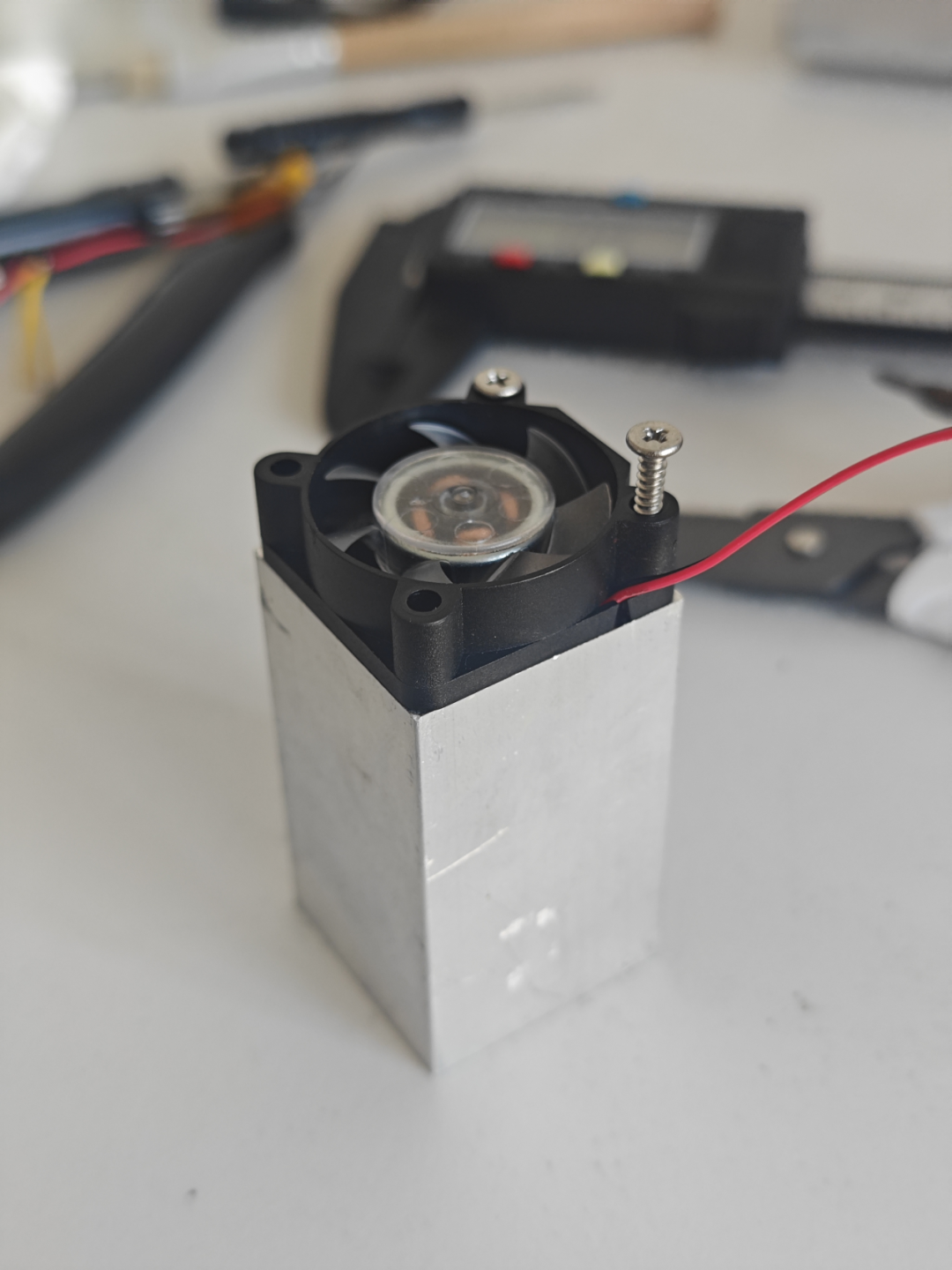

使用4颗自攻螺丝(4.17)将3010散热风扇(4.2)安装到散热器(4.1)

5.风扇改接口

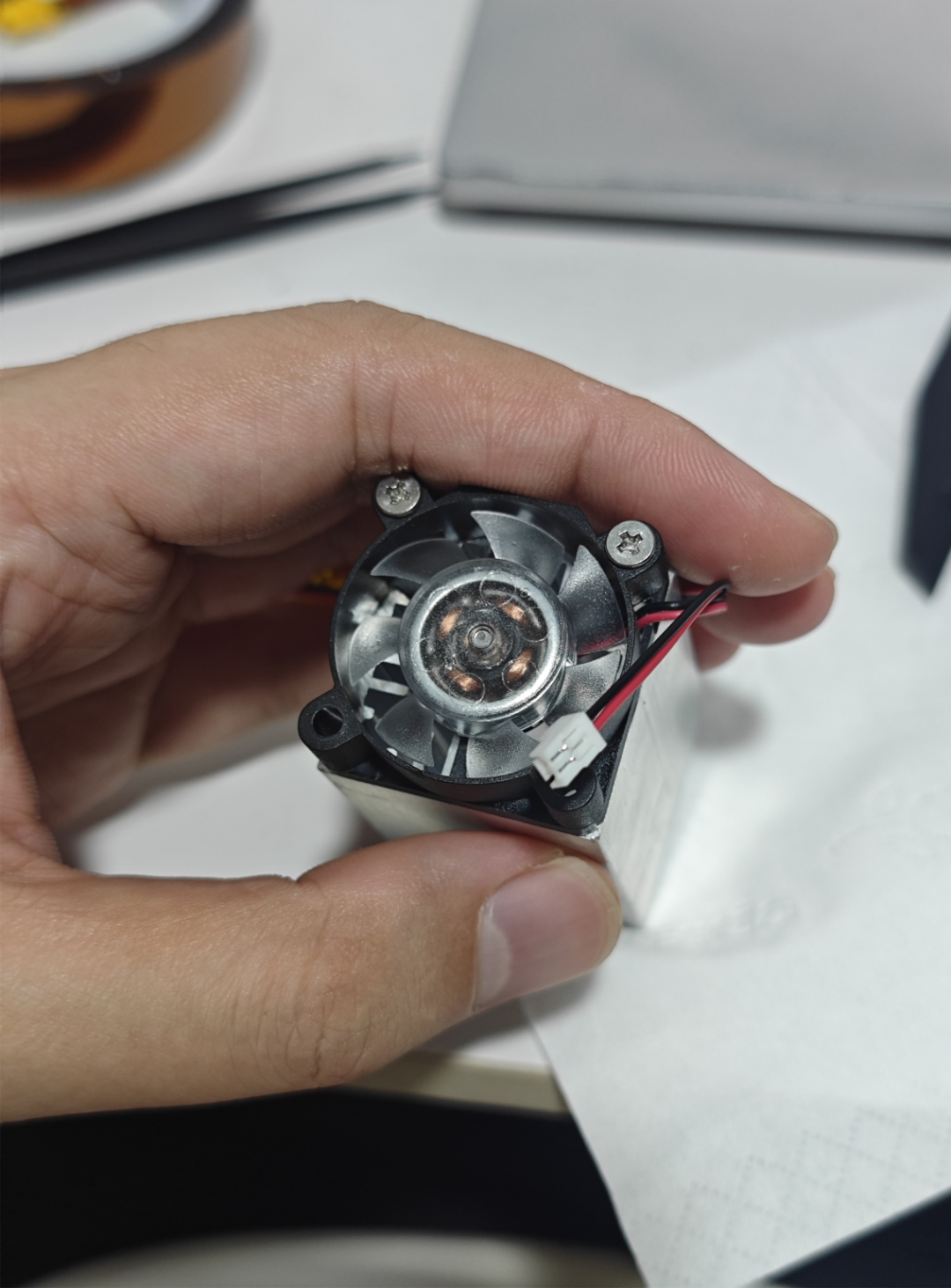

将gh1.25 2p线(4.7)焊接到风扇原本的2线上面

6.连接主板和灯板

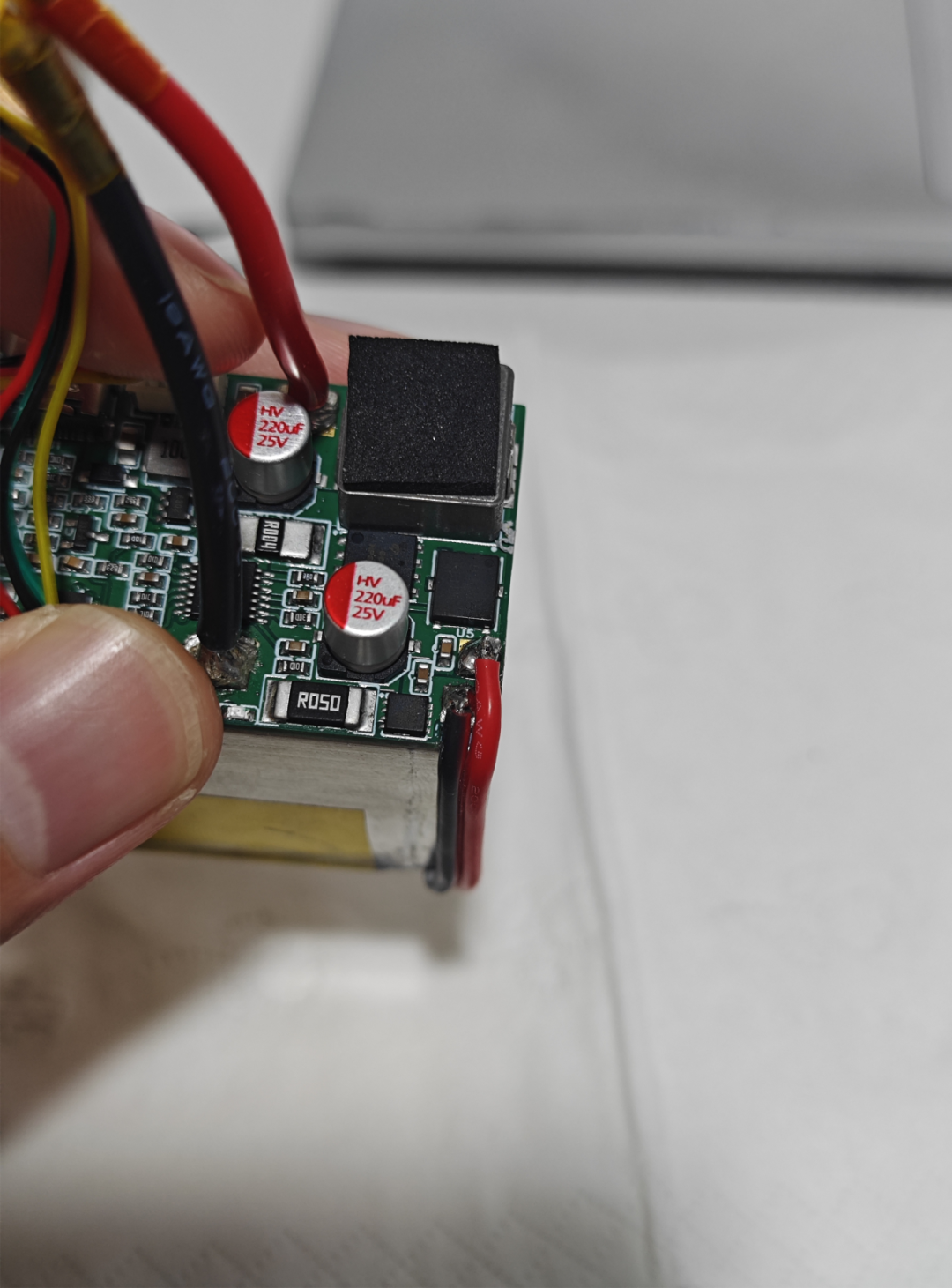

使用20AWG硅胶线(4.8)连接好主板输出和灯板输入，并连接好温度和风扇排线

7.安装热熔螺母

灯头外壳连接顶盖的螺孔使用M2.5螺母(4.11)

连接手柄的螺孔使用M1.4螺母(4.10)
