这是一个“超迷你”的墨水屏阅读器！

墨水屏阅读器

它有10大功能！不想玩手机的时候，它将比手机还好玩！手机别看是恶评

十大功能



01
功能/亮点
”


  • 阅读器功能：支持自动书签；从SD卡读取UTF-8编码的txt文档

  • 新闻功能

  • 天气功能：自动获取当地天气+天气图标

  • 遥控功能：支持“翻页”、“音量调节”、“滑动”三种模式，可控制PPT，抖音等；支持重启自动恢复遥控模式

  • 网络功能：支持无线U盘，可无线上传/下载/删除/格式化文件；支持AP（未配网）或STA（完成配网）模式下进行WIFI连接；支持图片预览

  • 设置功能：包含“刷新频率”、“休眠时间”、“CPU频率”三个选项设置

  • 辅屏功能：可连接到AIDA64软件, 监控电脑端CPU\GPU利用率、温度和频率

  • 桌面设置功能：支持单/双/三/四图标布局

  • 相册功能：内置3张图片

  • 计时功能：可以后台运行

  • 功耗：200mAh电池可连续阅读时间8小时

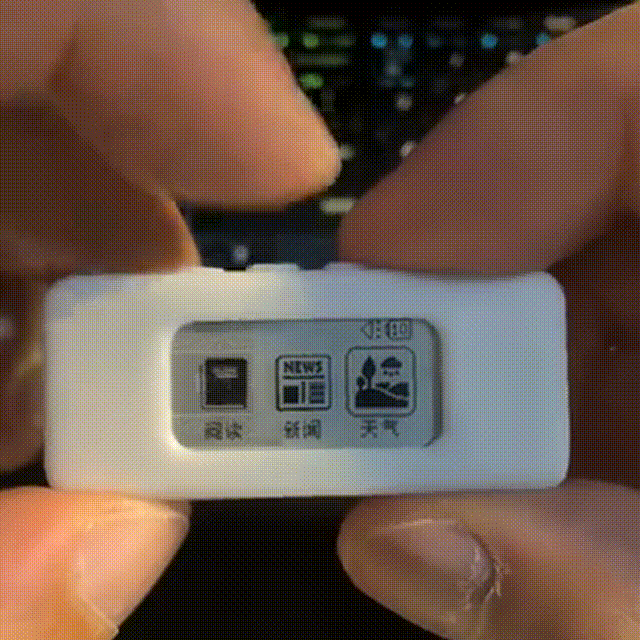

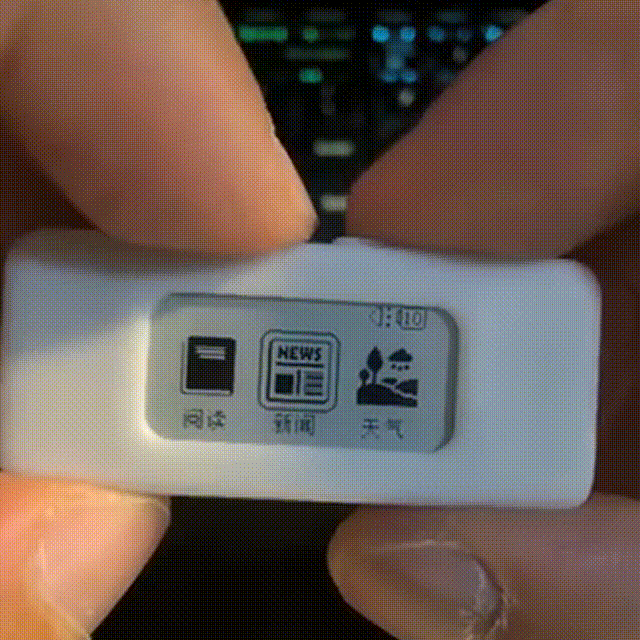

演示一下！

阅读功能

可自动定位上次阅读位置

这个功能真的很重要啊啊啊啊啊啊

自动定位上次阅读位置

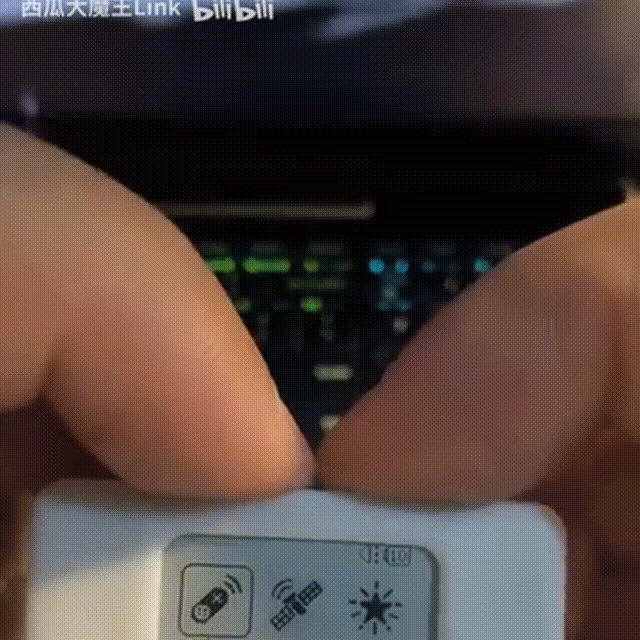

遥控器功能

超快响应，刷抖音懒人神器了

遥控器功能

天气功能

天气功能



新闻查看

新闻查看



其他功能

其他功能







02
硬件设计
”

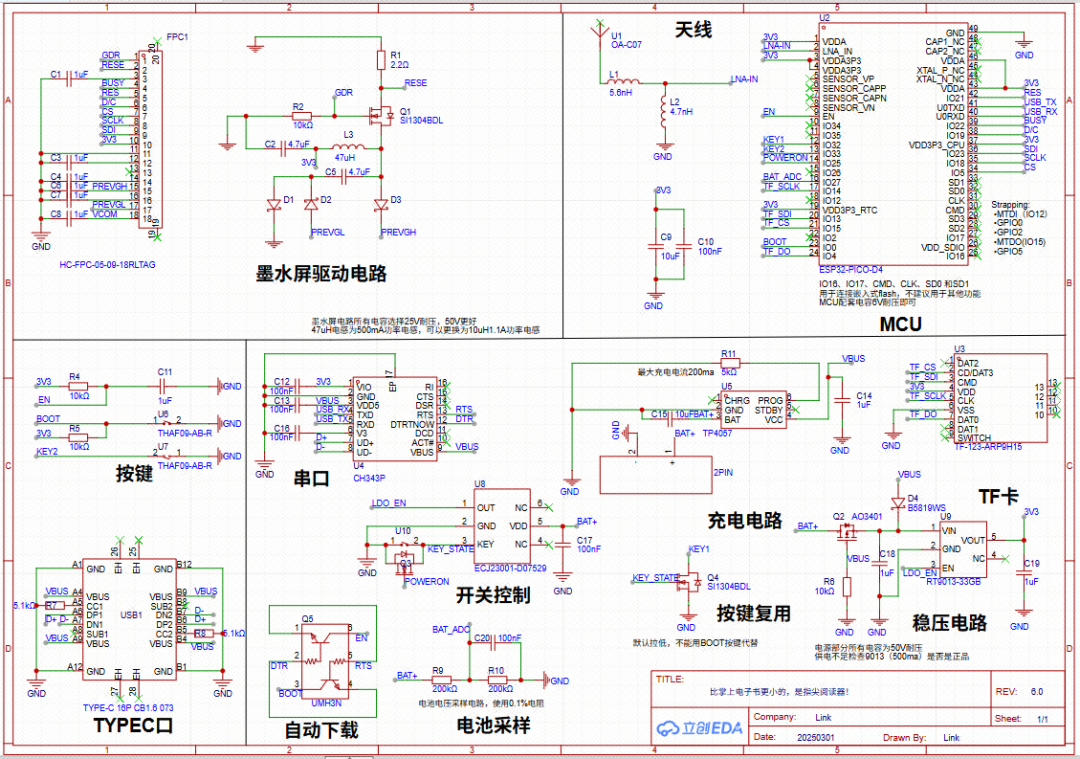

原理图

原理图

PCB图

PCB图



01
参数


  • 主控：ESP32-PICO-D4

  • 屏幕：0.97寸184x88分辨率墨水屏，IC型号SSD1680，支持4灰度

  • 充电芯片：TP4057，最大充电电流500mA

  • 稳压芯片：RT9013，最大输出电流500mA，关断模式具有超低静态电流

  • 电池：301540锂电池，200mAh容量

  • USB转串口芯片：CH343P，速度快，防漏电

  • 自动下载芯片：UMH3N

  • 开关机芯片：ECJ23001；自动关机MCU引脚通过N-MOS管实现对ECJ23001的控制，实现定时自动关机

  • SD卡座：选择1.5mm厚度迷你短体卡座

  • SD卡：推荐使用闪迪8G非高速的黑卡

  • TYPE-C：16P沉板1.6mmType-C母座，降低厚度

  • 天线型号：OA-C07；天线未做严谨的阻抗匹配，但经测试蓝牙和WIFI都具有良好性能







02
PCB免费打样说明


  • PCB为1mm厚度双层板，尺寸为15*40，可以嘉立创免费券下单打印

  • 除个别平台没有的零件外，所有零部件都与立创平台上的器件型号做了匹配，方便复刻下单





03

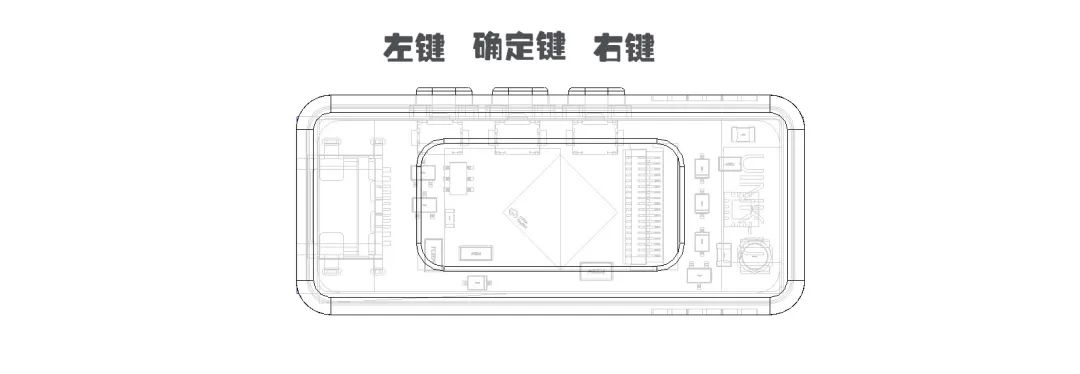

3D外壳


  • 请使用光固化3D打印，以达到良好的强度和精度

  • 安装时，先将PCB的Type-C口插入前盖的开槽中，再压平PCB，最后合并后盖

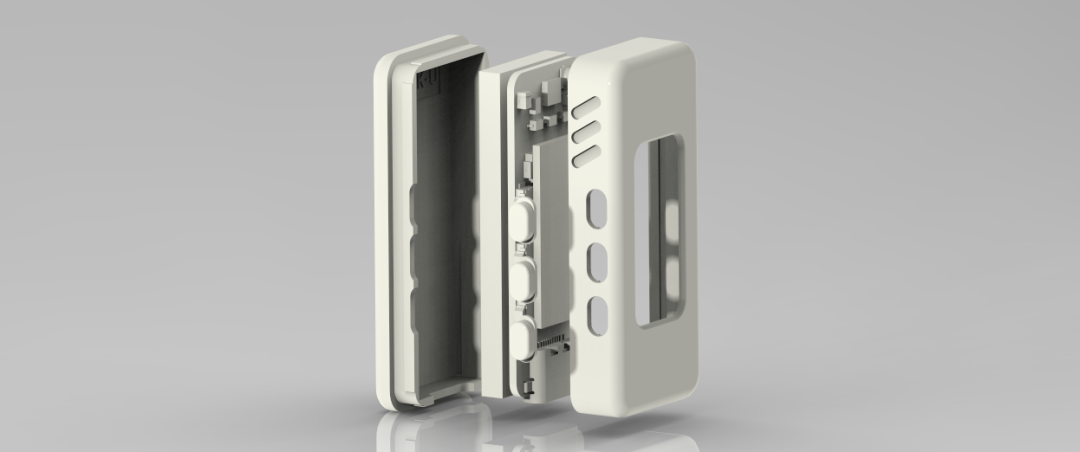

3D外壳







03
固件烧录
”




  • 将UINK-U通过数据线连接到电脑，长按左键0.5秒以上将设备开机

  • 运行flash_download_tool_3.9.5.exe，弹窗界面如左下图，选择"esp32",并点击"ok"

  • 按下图选中UINK-U.bin文件并按图中参数完成配置，点击COM口下拉菜单，选择连接UINK-U的COM口

  • 点击"START"开始烧录固件

  • 烧录完成后长按左键关机，然后松开，再次长按左键开机，系统即可上电启动




固件烧录
固件烧录

小编OS

这个阅读器，真的很适合闲来无事的时候，拿出来刷一刷放松一下啊啊啊啊！！我要复刻！！





04
开源网址
”


本项目已开源！

——想复刻？想给作者点赞？可复制开源网址 前往原文。

开源网址：https://oshwhub.com/linkf/uink-u
