用ESP32做了个无线U盘！也是个网卡！开源了！
2025-02-21 10:37:50阅读量：436
这是一个无线U盘，也是无线网卡。
真的，很，很，很！！实用！！！！
-
“无线”网盘，怎么“无线”使用？
-
无线网卡，网速快吗？
-

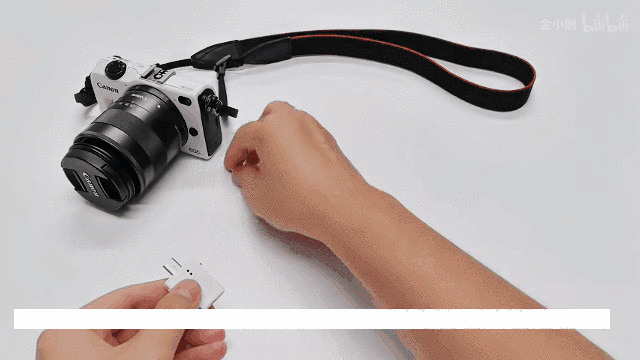

可以通过 USB 连接手机等设备，板载闪存+SD卡槽
-
可以通过手机无线访问U盘：手机通过内置文件服务器，上传和下载文件
-

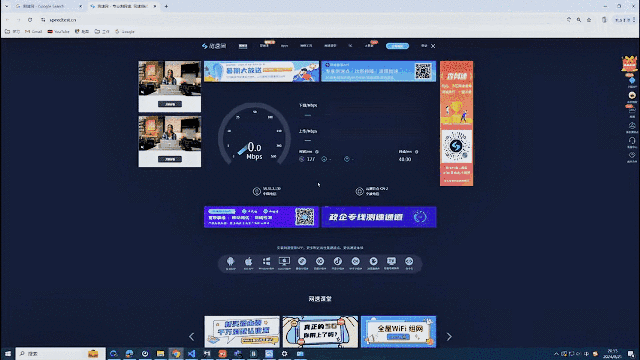

上传网速：5.72/Mbps
-
下载网速：6.34/Mbps
需预先配置房间的 Wi-Fi SSID 和 密码
可以接入主机，让主机实现无线网络连接
这么实用的项目，具体怎么设计？
原理图

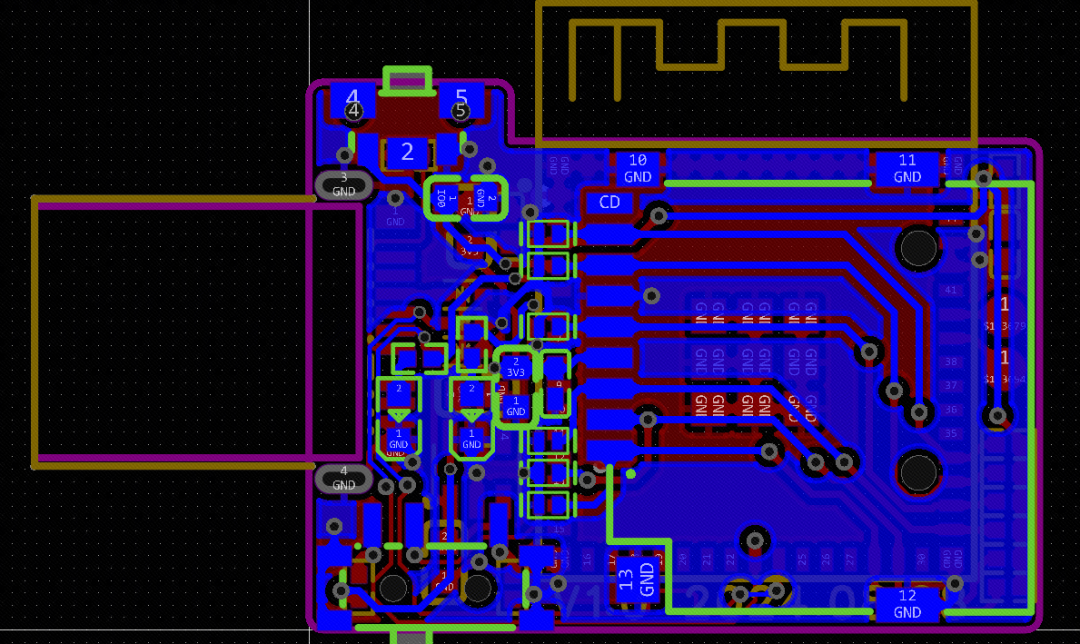

PCB图 尺寸支持在嘉立创免费打样
-
硬件设计软件：嘉立创EDA
-

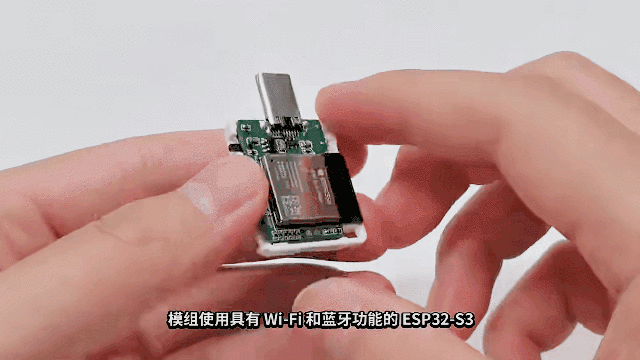

主控：ESP32-S3-MINI-1-N8
-
Type-C 接口 -
SD 卡插槽 -
稳压电路 -
滑动开关 -
轻触开关 -

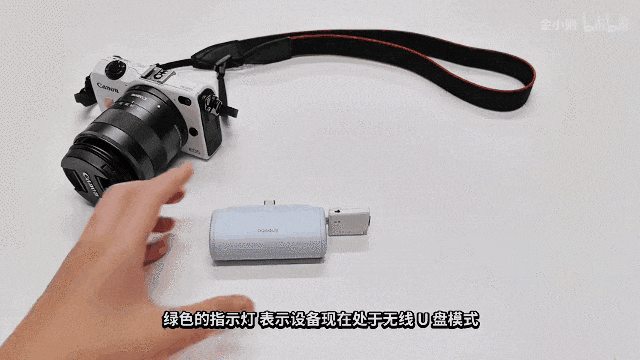

LED 指示灯 -
通过 Type-C 接口供电
U盘嘛，肯定得足够稳定，不易损坏。
为了达到这个目的，设计过程中，有哪些巧思呢？
USB Type-C 接口的差分信号线 D- 和 D+ 直接连接到 ESP32-S3 的 USB 接口，同时 D-、D+ 和 VUSB 引脚通过 ESD 保护器件进行静电保护，以防止静电放电对电路造成损害。需要注意，CC 引脚需要接 5.1K 电阻进行下拉，否则无法被主机识别。
SD 卡接口支持 1线、4线 SDIO 模式及 SPI 模式。此外，为确保信号稳定性，每个引脚都通过 10kΩ 电阻进行上拉，并使用 ESD 保护器件以防止静电放电的损害。
HE9073A33M5R 低压差稳压器（LDO）芯片用于电源稳压，将输入电压范围从 3.3V 到 7V 稳定输出至 3.3V即可
①下载程序烧录软件 : 乐鑫官网 - 支持 - 相关下载 - 工具 - Flash 下载工具
②下载好之后，解压文件，找到 flash_download_tool_3.9.7.exe 双击。
③选择 ESP32-S3 和 USB，然后点击OK。

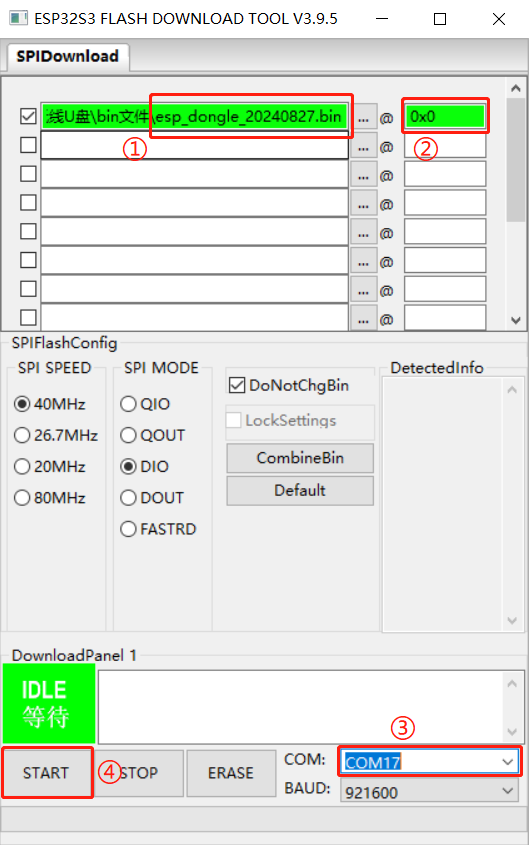

④打开该软件，直接将附件中的 esp_dongle_20240827.bin 文件烧录进 0x0 地址即可，步骤如下。
本项目已开源！
——想复刻？想给作者点赞？可复制开源网址 前往原文。
开源网址：https://oshwhub.com/esp-college/esp-dongle
