用6元的芯片，做了个电动牙刷！产品级的那种！

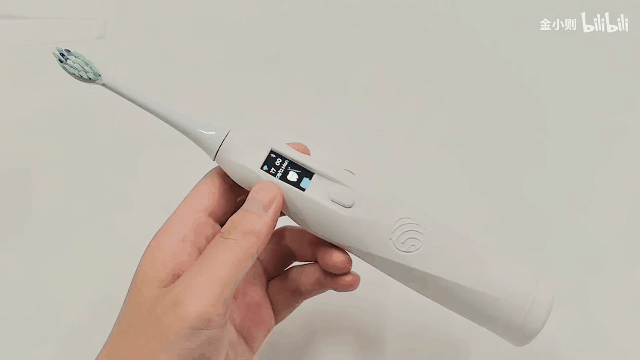

用ESP32-C2做了一个电动牙刷。产品级那种！

①支持3分钟定时刷牙

②双击切换4种档位，轻松切换扫震强度

③长按开关机，节约功耗

④支持锂电池供电+无线充电

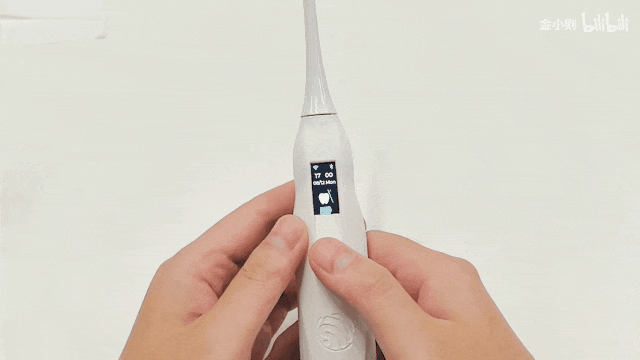

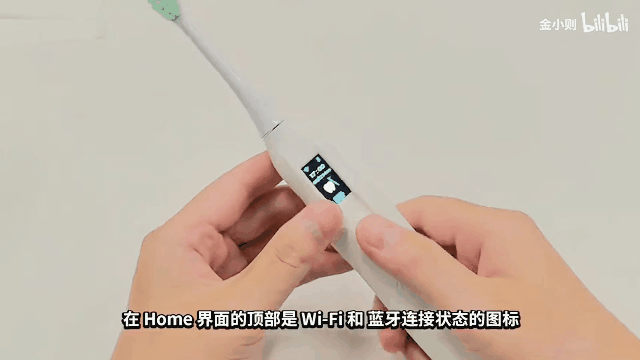

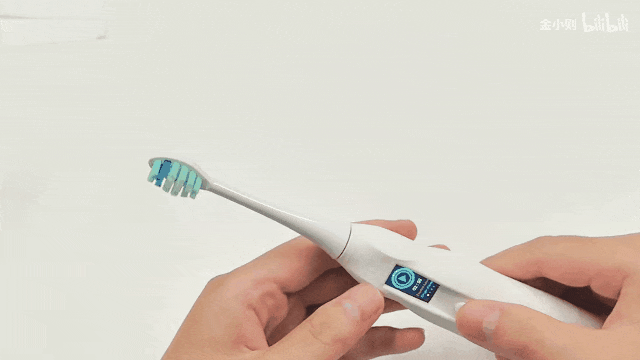

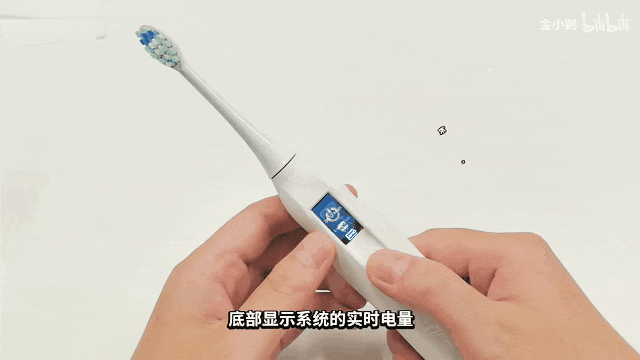

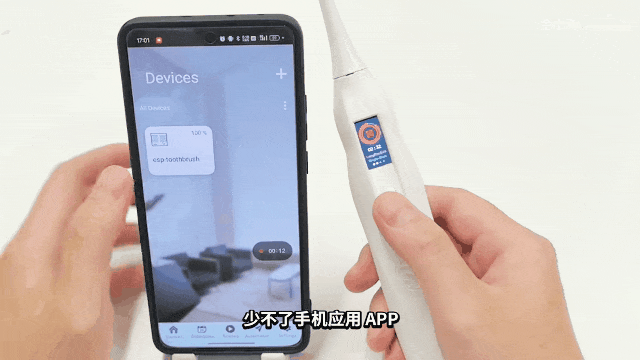

⑤UI支持查看——电量、时间、动画、蓝牙WIFI配网情况

那么，想自己做一个智能牙刷，要如何设计硬件部分？

其实不难~

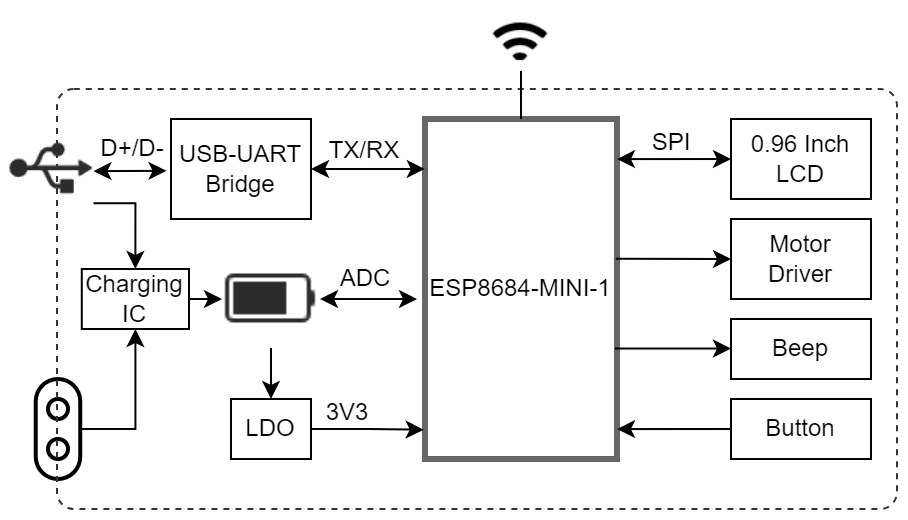

整体功能框架

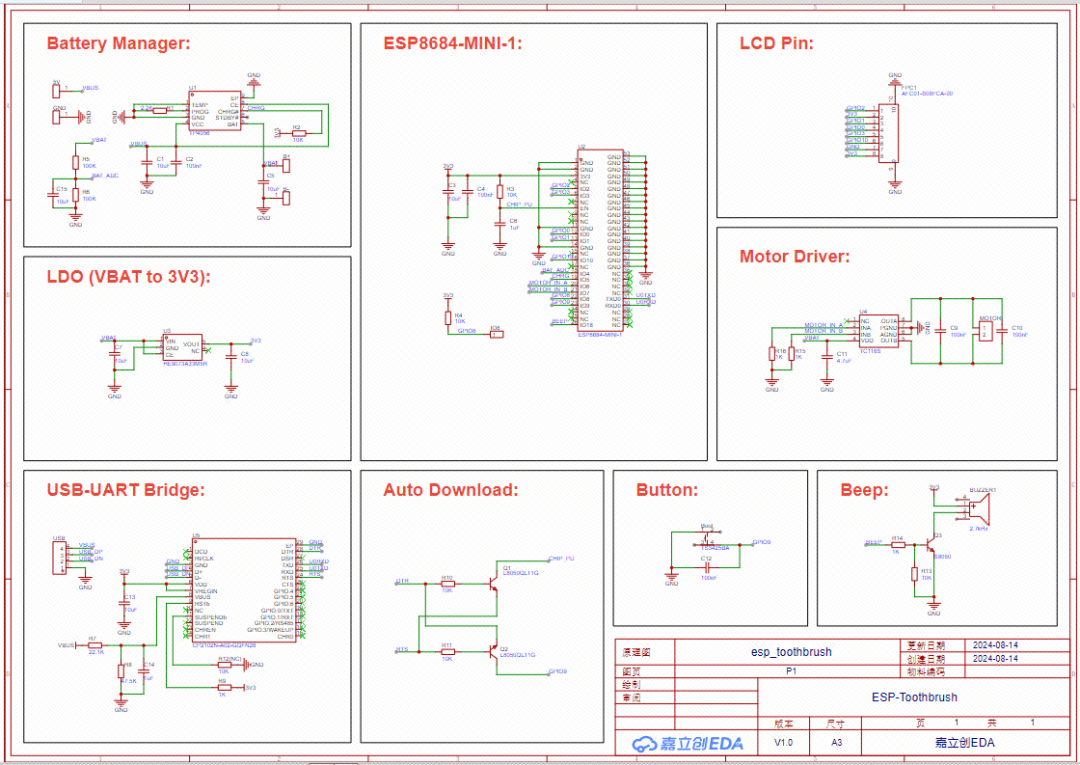

原理图（嘉立创EDA设计）

PCB图（嘉立创EDA设计）

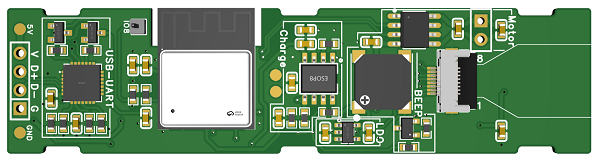

PCB正面 3D图 （嘉立创EDA）

PCB背面 3D图 （嘉立创EDA）

产品设计过程中，电源设计，是重中之重。所以……

电池管理：芯片选型考虑？

本项目，采用TP4056芯片进行电池管理。其主要实现充电功能，并具备防反接保护功能，防止过充和过放。

充电芯片 CHRG 引脚通过一个10K电阻上拉，当电池充电时，CHRG引脚为低电平，其余状态均为高电平，CHRG 引脚 与 ESP32-C2 芯片的 GPIO5 连接，可通过检测该管脚的电平状态，来识别电池充电状态。

已知，ESP32-C2 ADC的最大量程为0-3.3V，而18350锂电池电压最高可达到 4.2V，已超过3.3V。

在这样的情况下，怎么实现对电池电路的检测？

这里采用两个等值电阻将电池电压进行分压，再通过 ESP32-C2 ADC（GPIO4对应为通道4）获取电池电压，将测得的电压值乘以2即得到实际的电池电压，由此实现对电池电量的监测。

其他说明

①采用输入电压范围较宽的HE9073A33M5R LDO芯片 进行稳压，将锂电池电压稳压至 3.3V，为芯片及其他外设供电。

②使用 TC118S 直流电机驱动芯片驱动超声波震动电机，该芯片具备低功耗和低成本的优势。

③通过无源蜂鸣器实现声音提示功能。

④使用 CP2102N USB 转 UART 芯片，方便通过 USB Type-C 口烧录程序和调试。

硬件部分已开源！3D文件+源码正在开源中……
