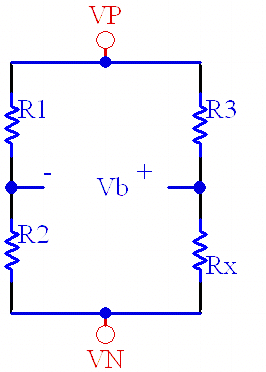

电桥电压的计算方法如下：

V_B = V_in *[Rx/(R3+Rx)- R2/(R1+R2)]

如果R3=R1, 和 Rx= R2+delta,然后

V_B = V_in *[(R2+delta)/(R1+R2+delta)-R2/(R1+R2)]

现在，如果我们假设delta比R1 + R2的小，那么

V_B = ~ V_in *[delta/(R1+R2)]

因此，我们可以看到，桥电压约成正比错误delta，由电阻总和除以一边。

由于桥电压，我们可以计算为一个未知的电阻值。

(R1+R2)*(R3+Rx)*V_B /V_in = Rx*(R1+R2)+ R2*(R3+Rx)

Rx*(R1+R2)*V_B / V_in + R3* (R1+R2)V_B /V_in = Rx*R1+Rx*R2 - R2*R3- Rx*R2

Rx*R1 - Rx*(R1+R2)*V B / V_in = R2*R3 + R3*(R1+R2)V_B /V_in

Rx = (R2*R3 + R3* (R1+R2)V_B /V_in )/ (R1- (R1+R2)*V_B / V_in )
