UJA1167ATK/0Z
- 厂商名称NXP
- 元件分类CAN芯片
- 中文描述芯片,HS-CAN SBC,AEC-Q100,-40至150度C
- 英文描述CAN Interface IC Mini high-speed CAN system basis chip with Standby/Sleep modes&watchdog
- 数据手册UJA1167ATK/0Z数据手册Datasheet PDF
- 在线购买
UJA1167ATK/0Z概述
UJA1167ATK是微型高速CAN系统基础芯片(SBC)，包含符合ISO 11898-2:2016和SAE J2284-1到SAE J2284-5标准的HS-CAN收发器和用于MCU的集成式5 V/100 mA电源。它还具有看门狗和串行外设接口(SPI)。
UJA1167ATK可在具有总线和本地唤醒功能的极低电流待机模式和睡眠模式下工作，支持符合11898-2:2016标准的自主CAN偏置。微控制器电源在睡眠模式下关断。
UJA1167ATK版本包含用于控制外部稳压器的电池相关型高压输出(INH)，而UJA1167ATK/X则配备了5 V传感器电源(VEXT)。在CAN FD快速相位下，即使数据速率高达5 Mbit/s，此实施也能实现可靠的通信。
一些配置设置存储在非易失性存储器中，使SBC可适用于特定应用。因此可以配置UJA1167ATK的上电特性以满足不同应用的要求。
产品应用
汽车电子
变速杆
天窗控制
安全带预紧器
暖通空调温度控制
暖通空调（HVAC）
电动助力转向(EPS)
胎压监测系统(TPMS)
车窗控制
车身控制
车门控制
UJA1167ATK可在具有总线和本地唤醒功能的极低电流待机模式和睡眠模式下工作，支持符合11898-2:2016标准的自主CAN偏置。微控制器电源在睡眠模式下关断。
UJA1167ATK版本包含用于控制外部稳压器的电池相关型高压输出(INH)，而UJA1167ATK/X则配备了5 V传感器电源(VEXT)。在CAN FD快速相位下，即使数据速率高达5 Mbit/s，此实施也能实现可靠的通信。
一些配置设置存储在非易失性存储器中，使SBC可适用于特定应用。因此可以配置UJA1167ATK的上电特性以满足不同应用的要求。
产品应用
汽车电子
变速杆
天窗控制
安全带预紧器
暖通空调温度控制
暖通空调（HVAC）
电动助力转向(EPS)
胎压监测系统(TPMS)
车窗控制
车身控制
车门控制
UJA1167ATK/0Z中文参数
| 制造商: | NXP | 接收机数量: | 1 Receiver |
| 产品种类: | CAN 接口集成电路 | 电源电压-最小: | 3 V |
| 系列: | UJA1167 | 电源电压-最大: | 28 V |
| 类型: | High Speed CAN Core System Basis Chip | 最小工作温度: | - 40 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 150 C |
| 封装 / 箱体: | HVSON-14 | 工作电源电流: | 46 mA |
| 数据速率: | 5 Mb/s | ESD 保护: | 8 kV |
| 激励器数量: | 1 Driver | 工作电源电压: | 3 V to 28 V |

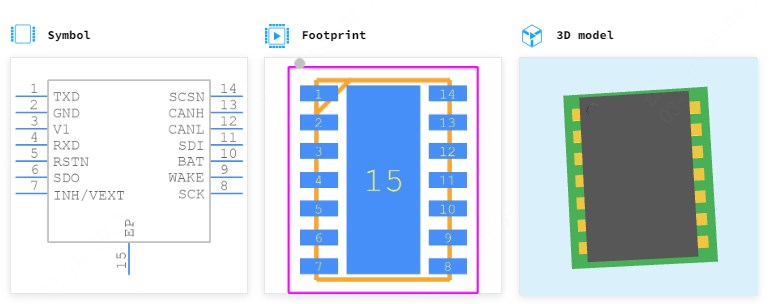

UJA1167ATK/0Z引脚图
