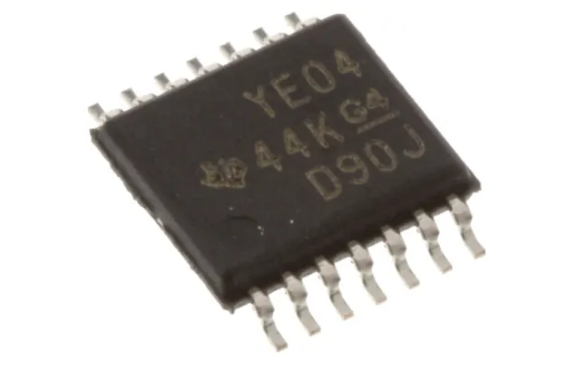

TXB0104PWR
- 厂商名称TI德州仪器
- 元件分类电平转换器
- 中文描述电平转换器, 双向, 4输入, 0.02mA, 4ns, 100 Mbps, 1.2V至3.6V, TSSOP-14<br />
- 英文描述Voltage Level Translator 4-CH Bidirectional 14-Pin TSSOP T/R
- 数据手册TXB0104PWR数据手册Datasheet PDF
- 在线购买
TXB0104PWR概述
TXB0104PWR是一款4位同相转换器IC，它使用两个独立的可配置电源轨。A端口旨在跟踪VCCA。VCCA接受1.2至3.6V的任何电源电压。B端口旨在跟踪VCCB。VCCB接受1.65至5.5V的任何电源电压。这允许在1.2、1.5、1.8、2.5、3.3V和5V电压节点中的任何一个之间进行通用的低压双向转换。VCCA不得超过VCCB。当输出使能（OE）输入为低电平时，所有输出均置于高阻抗状态。为了确保上电或掉电期间的高阻抗状态，OE应通过下拉电阻连接到GND，该电阻的最小值由驱动器的电流源能力决定。其设计使OE输入电路由VCCA提供。
A端口为1.2至3.6V，B端口为1.65至5.5V（VCCA<=VCCB）
VCC隔离功能-如果任一VCC输入处于GND，则所有输出均处于高阻态
VCCA的OE输入电路
低功耗，最大ICC为5?A
Ioff支持部分掉电模式操作
闩锁性能超过II类JESD 78的100mA
绿色产品，无锑/溴
应用
音频，消费电子产品，计算机和计算机周边
A端口为1.2至3.6V，B端口为1.65至5.5V（VCCA<=VCCB）
VCC隔离功能-如果任一VCC输入处于GND，则所有输出均处于高阻态
VCCA的OE输入电路
低功耗，最大ICC为5?A
Ioff支持部分掉电模式操作
闩锁性能超过II类JESD 78的100mA
绿色产品，无锑/溴
应用
音频，消费电子产品，计算机和计算机周边
TXB0104PWR中文参数
| 逻辑功能 | 电平转换器 | 尺寸 | 5 x 4.4 x 1.15mm |
| 最大高电平输出电流 | -0.02mA | 高度 | 1.15mm |
| 最大低电平输出电流 | 0.02mA | 长度 | 5mm |
| 输出类型 | 三态 | 最小工作电源电压 | 1.2 V，1.65 V |
| 最长传播延迟时间@最长CL | 7.4 ns @ 1.8 V | 最大工作电源电压 | 3.6 V，5.5 V |
| 安装类型 | 表面贴装 | 宽度 | 4.4mm |
| 封装类型 | TSSOP | 最高工作温度 | +85 °C |
| 引脚数目 | 14 | 最低工作温度 | -40 °C |

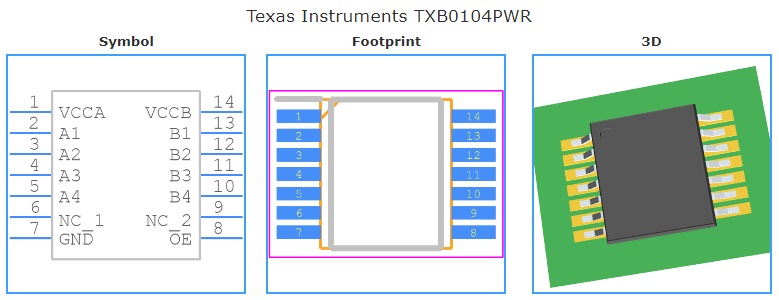

TXB0104PWR引脚图
